Aktive Monitor Box an das Pa System mit Anschliessen

[Influence]

Hallo ich hab mal ne Frage

Ich habe ein Mixer von Behringer eine Entstufe von American Audio 2 Passive Subs von HK und 2 Passive Topteile von HK

Meine Frage ist wie schliesse ich jetzt noch zusätzlich diese Aktive Monitor Box an die Anlage mit an ?

http://www.musicstore.de/de_DE/EUR/...10-XA-10-/1-600-Watt-4-Ohm/art-PAH0007725-000

Ich kenn das nur über den AUX hinten am Mixer das man das ganz einfach mit einem 6.3 Klinken stecker mit anschliessen kann

Diese Box hir hat aber leider kein Klinken Eingang

Kann man mir helfen ?



[junior idle]

Diese Box hir hat aber leider kein Klinken Eingang

Doch, und zwar als Kombibuchse. Du kannst dort sowohl XLR- als auch Klinkenstecker einstecken. Siehe Bild auf der von dir verlinkten Website



[Influence]

Kombibuchse ?

Ist das das hir ? was im Bild abgebildet ist ?

http://www.sommercable-shop.com/shop/images/product_images/popup_images/3450_0.jpg

und da kann man in die mitte von diesem Eingang ein 6.3 Klingenstecker mit anschliessen ?



[Nail.16]

Kannst Du



[Influence]

hehehehehehehehe cooool Danke

Kenn ich garnicht diesen Eingang , Hält das auch ? oder fällt der Klinken stecker da raus ?

Sieht voll Komisch aus der Eingang



[WhiteLucker]

Besser wäre so etwas: https://www.thomann.de/de/the_sssnake_mxp2009.htm

Also ein Kabel von Stereoklinke auf XLR male. Das Kabel im Link ist nicht umbedingt zu empfehlen, nur symbolisch gedacht ;-)



[Influence]

ahhhh das ist ja Coool

du meinst aber eher die andere Variante

https://www.thomann.de/de/the_sssnake_fxp2009.htm



[junior idle]

Nein, male ist schon richtig. Die "Stifte" am Stecker zeigen quasi in Signalrichtung, also in die Box rein.

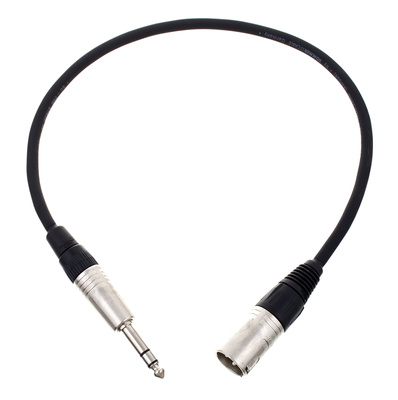

Sommer Cable Stage 22 SG04-0500-SW
​



[Influence]

hmmmm

Aber wenn man sich diese Box mal von hinten anschaut , sie bietet garkeinen Male eingang sondern nur ein female eingang , wo soll man mit male rein gehn ?



[Nail.16]

Ich wette, dass das auch alles im Manual steht!

Buchse oben (als Kombobuchse ausgführt) = Eingang. Da passt XLR-Male oder eine TRS-Klinke rein.
Buchse direkt darunter (als reine XLR-Buchse ausgeführt) = Ausgang. Da passt ein XLR-Female rein. Der könnte theoretisch wieder mit dem anderen Ende (XLR Male) in eine weitere Aktiv-Box.

Das blaue ist die (verriegelbare) Kaltgerätebuchse. Das ganz unten ein Speakon-Anschluss. Da kommt verstärktes Signal raus, mit dem man eine Passiv-Box befeuern könnte. Unter welchen Bedinungen steht sicher irgendwo

Zu dem Thema sollte jetzt alles gesagt sein



[Influence]

Hab kein Manual und auch keine Box , ich mach mich nur schon mal vorher schlau damit ich schon mal bescheid weis bevor es los geht

Aber das Oben in die Buchse (Kombibuchse) son XLR Male rein passen würde darauf wär ich nicht gekommen , ich kenn diesen Eingang nur von Bildern und das sah recht komisch aus , bei genauen betrachten hab ich die 3 Löcher gesehn da habt ihr wohl recht

Vielen Dank für die Hilfe
