Anschluss Kabel Doppel-Subwoofer (EAW250)

[ChristianG]

Hallo,

ich hätte mal eine Frage zu einer Verkabelung für Lautsprecher mit Speakon.

Normalerweise sind das ja 2 Kabel.

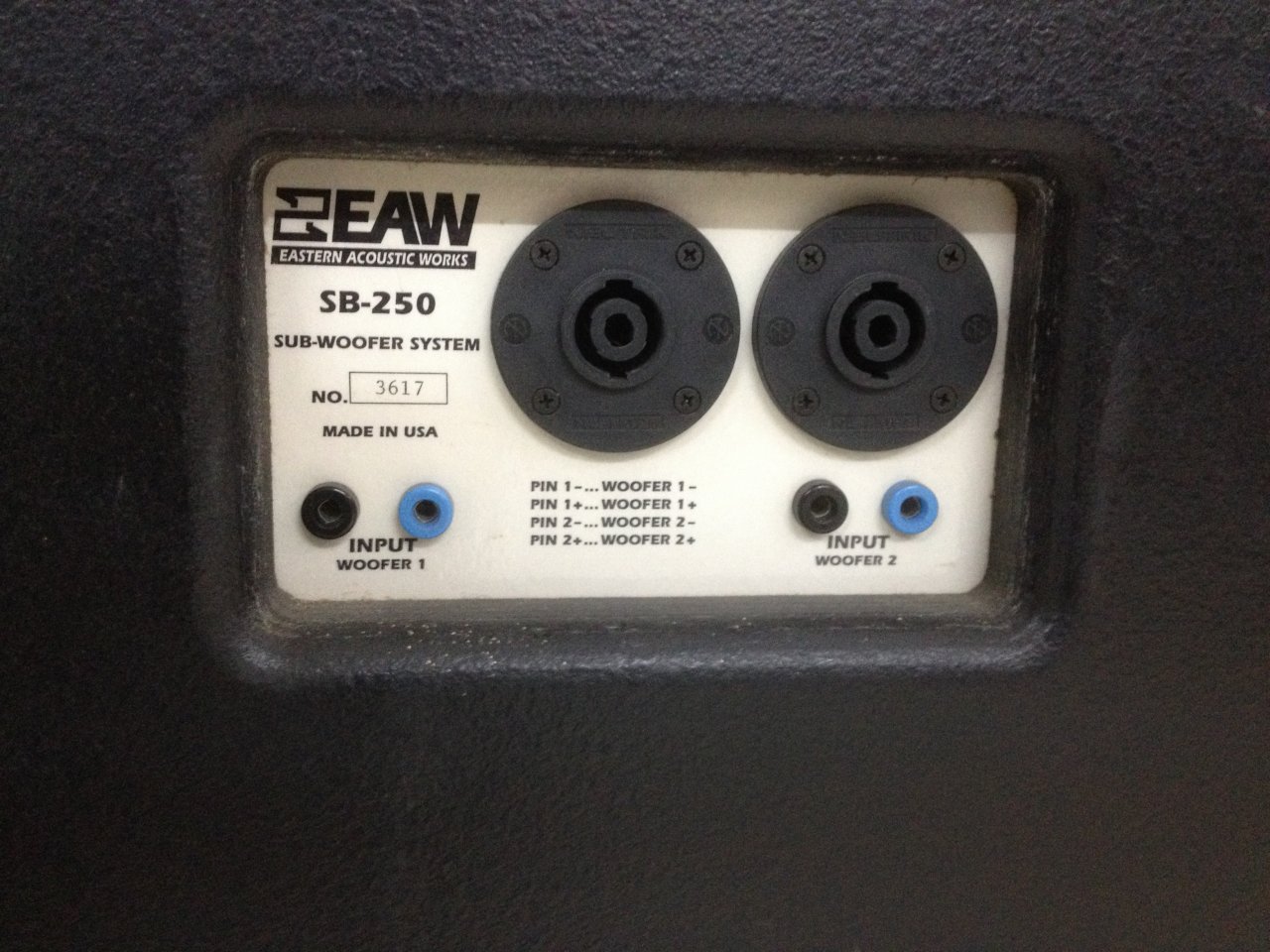

Wie ist das bei einem Doppel-Subwoofer (EAW250) ? Dieser hat 2 Speakon-Buchsen. So wie es aussieht sind die Buchsen aber mit 4 belegt.
Wie wird so ein Subwoofer angeschlossen, dass er natürlich mit beiden Woofern funktioniert ?
1 Kabel mit 4 an einer Buchse oder 2 Kabel mit 2 an jeder Buchse ?

Endstufe wäre eine KMTCA16. Die ist wohl am Ausgang auch mit 4 belegt.

Folgerung 4er Kabel von Endstufe weg an 1 Buchse vom Woofer ? Wäre das so richtig ?

Beim Frontsystem KMT HT8 (2x8+Horn) reicht aber ein 2er Kabel ? Richtig ?



[Mathias1234]

Hi, um welchen Sub handelt es sich denn? Das variiert zum Teil unter den Herstellern. Hast du evtl ein Bild vom Anschlussfeld parat?

Gruß Mathias



[bassman9474]

erstmal zum Subwoofer: niemals 2 Kabel von der Endstufe zum Subwoofer, dann machst DU einen Kurzschluss, da die zweite Buchse ein Loop-Out ist.
Laut EAW ist das ein 2x15" SUB den man mit einem NL2 an einer Endstufe(4 Ohm) betreiben kann oder mit NL4 mit 2 Ampkanälen(8 Ohm). die 2. Buchse ist nur zum Durchleifen an weitere SUBs.
zur Endstufe: die CA16 ist eine 2 Kanal Endstufe, die aber 2 verschiedene Endstufen drin hat für Bass und Top.
habt Ihr davon 2 Stück?
Die Tops gehören mit NL2 an die "kleinere" Endstufenseite der CA16.



[ChristianG]

Hallo,

ja 2 Endstufen CA16.
Das bedeutet dann für mich ganz normale 2-adrige Lautsprecherkabel je an Bass und Top ?



[bassman9474]

Habt Ihr 2 SUBs oder nur einen davon?
Wenn Ihr 2 habt, ja die Subs mit NL2 an die Endstufen.



[ChristianG]

Ja 2 Subs
Was wäre anders wenn nur einer?



[bassman9474]

Naja, dann könntest Du die beiden Bass-Endstufen für einen SUB nutzen, indem Du mit einem 2xNL2 auf 1xNL4-Kabel in den SUB gehst und so beide Endstufen für einen SUB nutzt.
Aber ob das am Ende mehr Leistung bringt ist fraglich....



[ChristianG]

Achso. Die Anlage ist gerade in Planung.
Vielen Dank für die schnelle Antwort.



[bassman9474]

Bitte, aber was heißt Planung?
Habt Ihr das Material oder wollt Ihr so das Set zusammenkaufen?



[ChristianG]

Das würde so zur Verfügung stehen



[bassman9474]

Na dann viel Spaß bei Ausprobieren und Aufbauen.
In der Endstufe gibt es noch einen Schalter für die Übergangsfrequenz zwischen Top und SUB. 125 oder 180 Hz. Da die 8" laut Datenblatt nur bis 150 Hz runter gehen, würde ich es zuerst mit 180 Hz probieren.
