Hallo zusammen,
da das Komet 60 Projekt so gut wie fertig ist, geht es schon an den nächsten Amp.
Diesmal wird es ein kleines 20W Top mit dem Clean-Kanal eines Dumble. Der Amp ist ausschließlich als Clean Amp gedacht und soll neben einem hervorragendem Clean-Sound vor allem als Basis für Pedalboards herhalten.

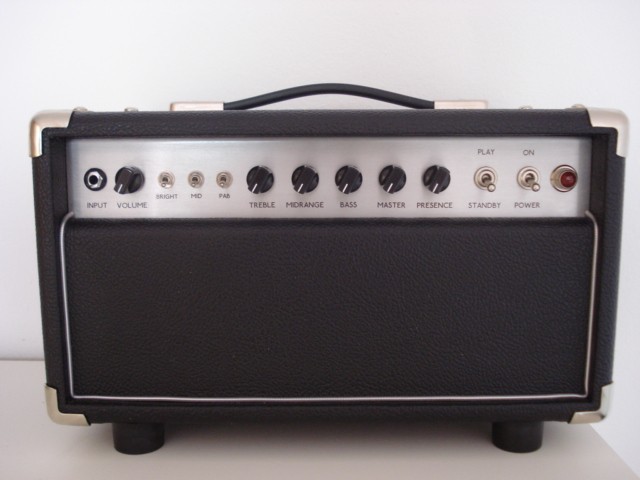

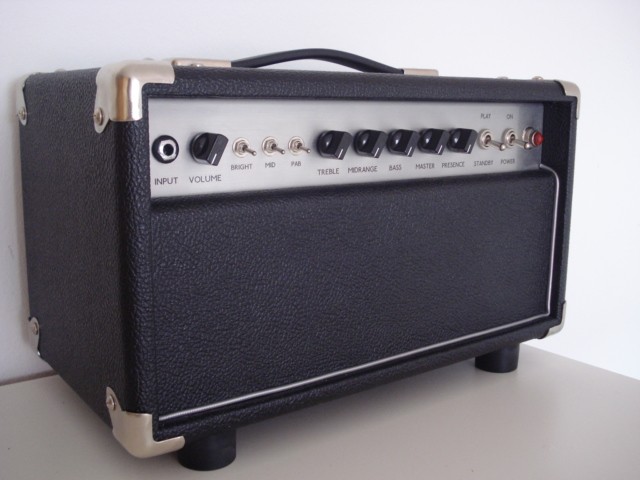

Der Clean-Kanal des Dumble ist im Wesentlichen ein aufpolierter Fender Blackface Clean mit ein paar Erweiterungen. Die Vorstufe wird regelbar sein in Volume, Treble, Mid, Bass - dazu kommen noch ein Master und Presence.
In der Vorstufe stehen 3 kleine Schalter zur Soundformung zur Verfügung: Bright, MidBoost und PAB. PAB ist ein PreAmpBoost, der das Tonestack teilweise umgeht und damit wesentlich mehr Verstärkung aus dem Preamp holt. Auf den Rock/Jazz-Switch sowie den Deep-Switch verzichte ich, weil diese IMO sehr speziell sind und sich in Versuchen für mich als nicht brauchbar herausgestellt haben.
Die Endstufe ist ähnlich dem Blackface Deluxe, allerdings mit Presence-Regler.
Ziel ist es, den Amp in 10 Tagen fertigzustellen!
Tag 1:

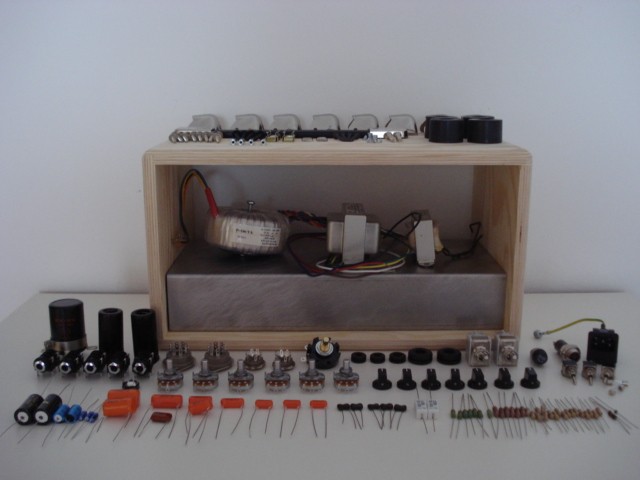

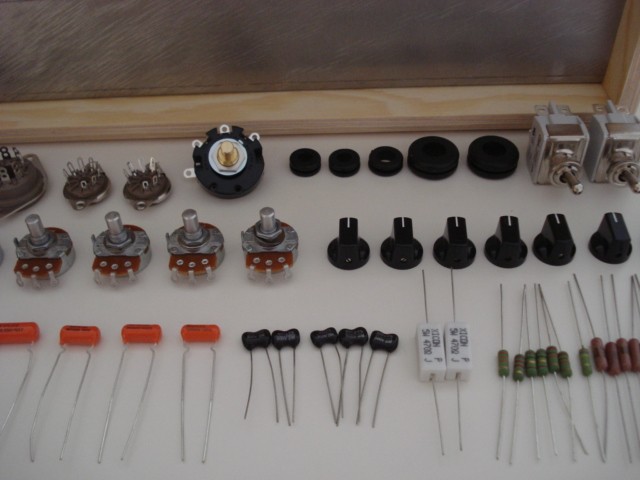

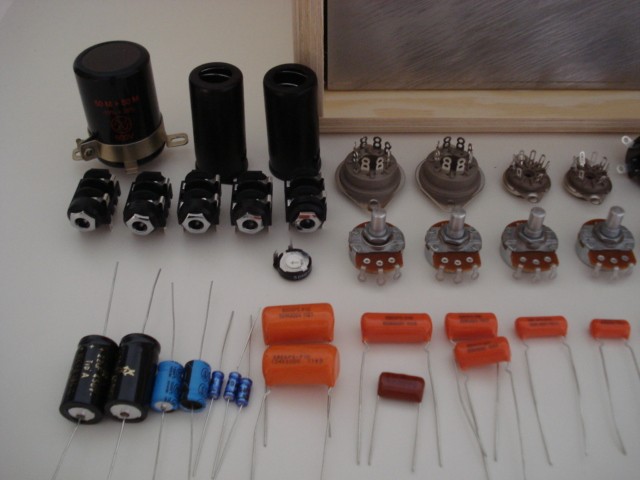

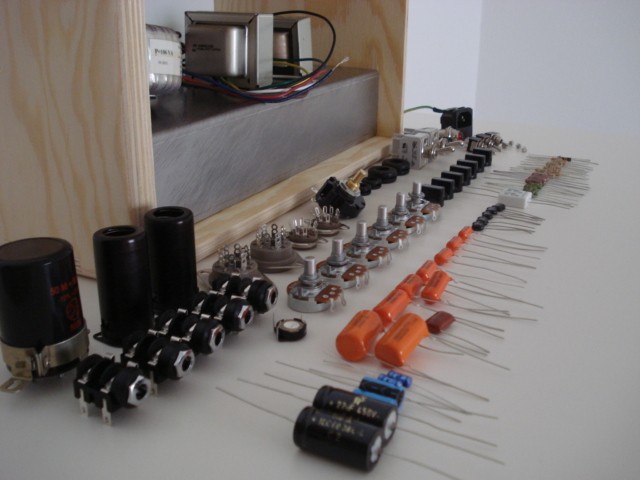

Zusammenstellung der Bauteile, siehe Fotos. Alle Bauteile kommen von Tube-Town, auf den Fotos fehlt einiges, z.B. das Board, Tolex, einige Schrauben, Röhren etc.
Der Netztrafo ist ein Ringkern-Typ, sodass das Netzteil relativ stabil wird. Ausgangsübertrager und Drossel sind von Hammond.

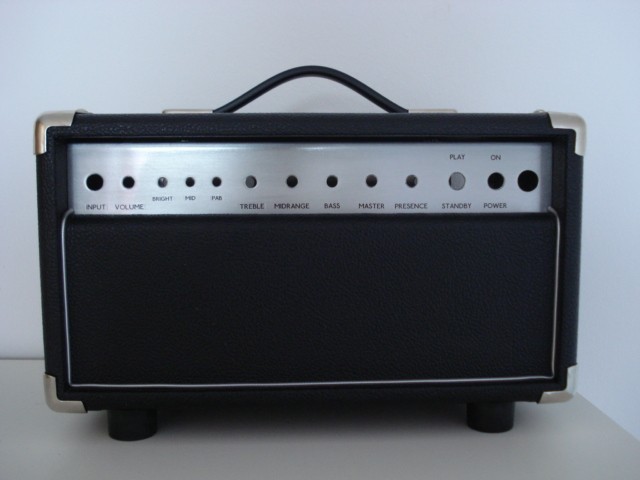

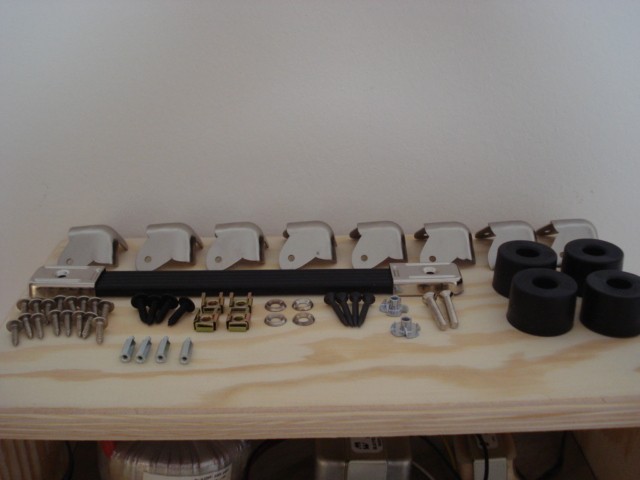

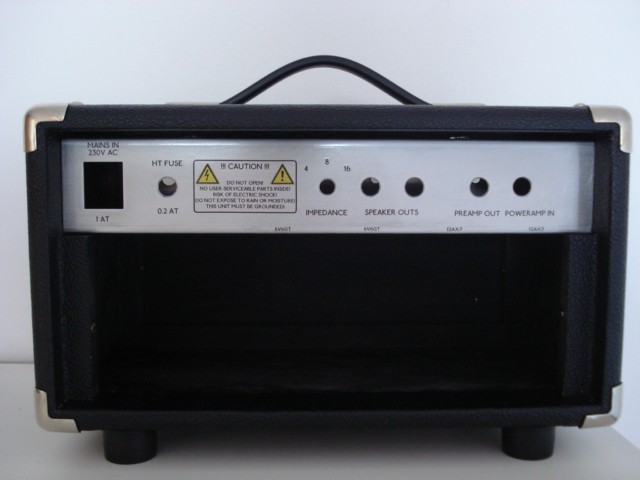

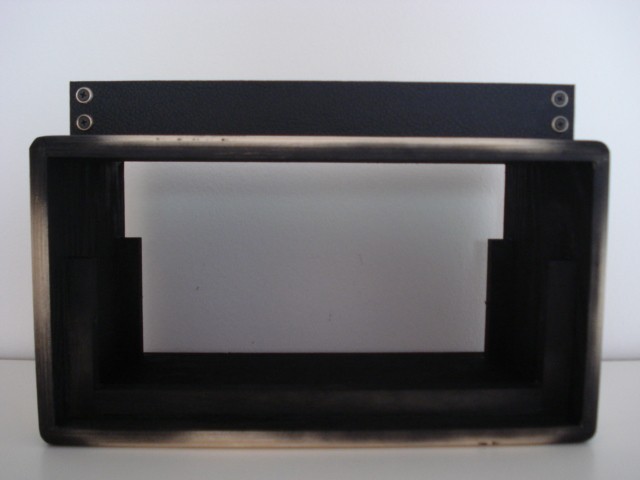

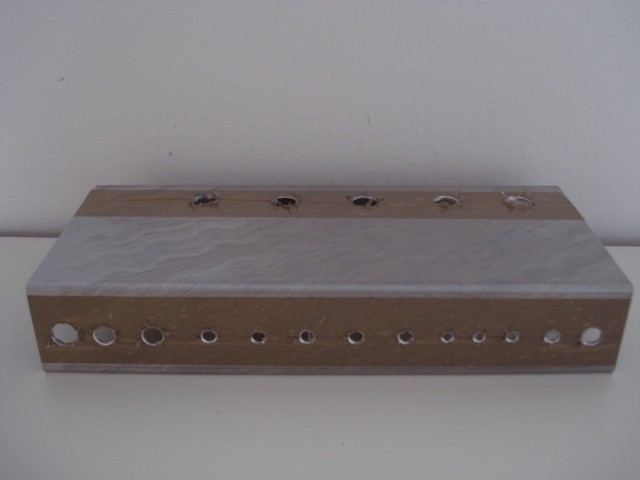

Als nächstes geht es ans Bohren und Beschriften des Chassis. Außerdem muss das Headshell innen schwarz lackiert und mit schwarzen Fender-Style-Tolex bezogen, sowie die Hardware installiert werden. Erst danach geht es an die Elektronik.
Grüße,
Mathias
