Defekt am internen Preamp Hohner The Jack / B Bass

[Knallcharge]

Hallo

Eigentlich komme ich aus der Gitarristen Fraktion und habe mir etwas Bass Equipment gegönnt.
Als Arbeitsgerät habe ich mir einen Hohner B Bass gegönnt.
Die Entscheidung war recht einfach, denn der B Bass ist quasi ein The Jack mit Kopfplatte.
Er hat allgemein gute Kritiken und ist sehr preisgünstig zu haben.

Leider war ich (mal wieder) zu vertrauensselig.
Der Preamp gibt kein Laut von sich, obwohl die LED leuchtet.
Alle Kabel sind dran. Also gehe ich mal von einem Defekt des Preamps aus.
Passiv tut was er soll.

Schaltpläne für das Teil und die Anleitung zur Reparatur habe ich gefunden.
Aber wenn das Teil nicht mehr zu retten sein sollte, was dann?

Frage:
Wo gibt es Ersatz und wo gibt es aussagefähige Schaltpläne wegen der verkabelung?
Das es den Preamp so nicht mehr gibt ist mir klar, es geht um funktionsidentischen Ersatz,
der auch ins Fach passt!

Ich danke im Voraus.



[peter55]

Hast du einfach mal die Batterie getauscht?

Ich kenne den Bass nicht, aber es gibt Systeme, bei denen die LED erst dann leuchtet, wenn das Signal der Batterie zu schwach ist - als "Warnlampe" sozusagen ....



[Knallcharge]

Habe es mit zei neuen Varta Batterien ausprobiert...
Wenn er im aktiv Modus läuft leuchtet die LED.



[Hauself Zwo]

Schaltpläne für das Teil und die Anleitung zur Reparatur habe ich gefunden.

Das bringt aber auch nur was, wenn Du Dich damit auskennst - ist das denn der Fall?
Ich wäre auch mit Schaltplan komplett aufgeschmissen, weil ich gar nicht wüsste, wo ich was messen soll (um rauszubekommen, was getauscht / neu verlötet etc. werden muss).

Ersatzelektroniken gibt's jede Menge. Wenn sie reinpassen, bekommt man sie in der Regel auch zum Laufen.



[Bass_Zicke]

Schaltpläne für das Teil und die Anleitung zur Reparatur habe ich gefunden.

...... ich kenn den bass nicht , aber wenn die elektronik in smd technik aufgebaut ist , würd ich schonmal ne gute lupe kaufen gehn .

zu den alternativen , da sollte man ein wenig guggen , denn die pre amps klingen nicht alle gleich ...... bestes beispiel , der pre amp des musik man sting ray .



[FoxGolf]

Aber wenn das Teil nicht mehr zu retten sein sollte, was dann?

Die Sparlösung wäre, den Bass nur noch passiv zu betreiben. Die Zweiband-Klangregelung bekommt man ja bei Bedarf auch mit externen Mitteln.

Wo gibt es Ersatz und wo gibt es aussagefähige Schaltpläne wegen der verkabelung?
Das es den Preamp so nicht mehr gibt ist mir klar, es geht um funktionsidentischen Ersatz,
der auch ins Fach passt!

Der Bass hat ein Doppelstockpoti für die Klangregelung, oder? Da fällt mir als erstes Noll als Hersteller ein, da gibt es sowas vorkonfektioniert. Allerdings wird dann der Kippschalter am Bass überflüssig, da Noll die Aktiv-/Passivschaltung über ein Push-/Pull-Poti macht und einen Anschluß für die LED gibt es serienmäßig auch nicht. Aber vielleicht bekommt man auf Anfrage eine angepaßte Elektronik, die LED und Schalter weiter nutzt. Ist halt auch die Frage, ob dir der Bass die Investition wert ist.



[Norbert]

Hallo,

schick mal Foto, damit ich ein Bild habe und den Schaltplan.
Kann ja keine Raketenwissenschaft sein.

Norbert



[Knallcharge]

Hallo
Mit dem Thema bin ich noch nicht viel weiter...



[OSDrum]

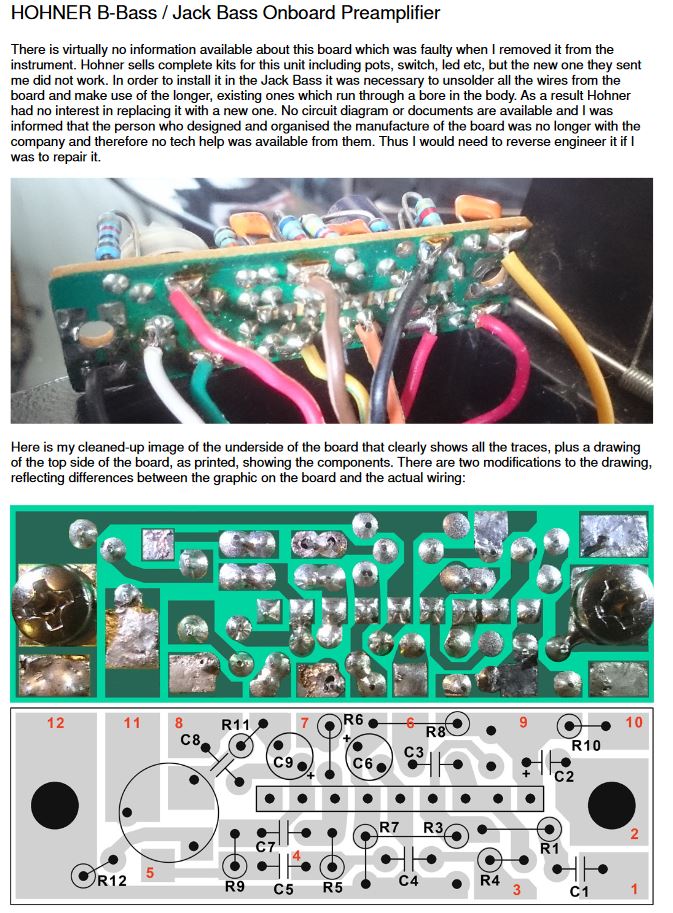

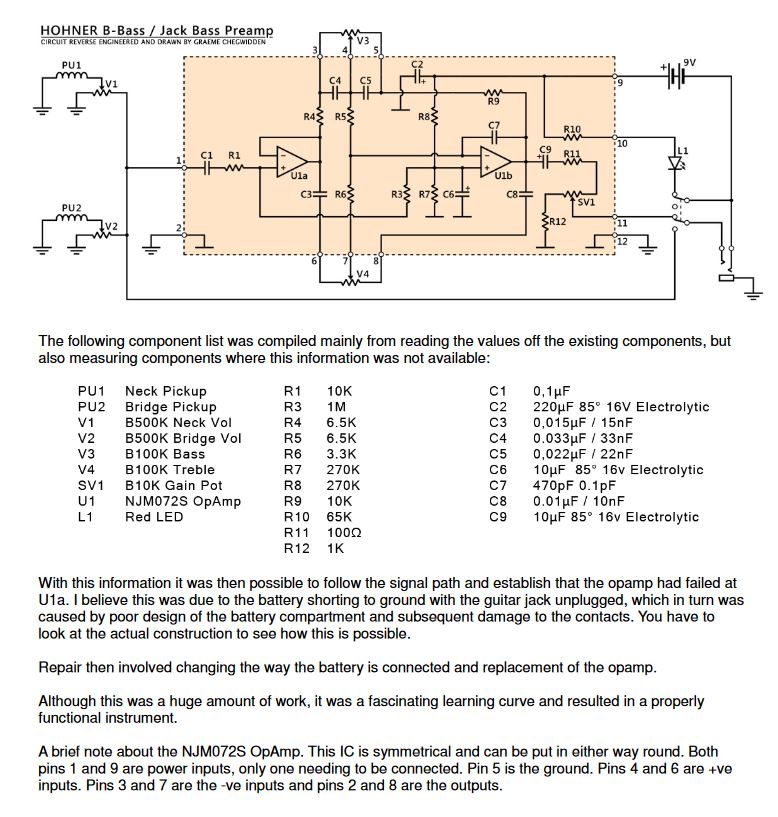

Mit dieser Dokumentation könnte man den Preamp zur Not komplett neu aufbauen. Den OP Amp bekommst Du für unter 10,- und alles andere sind Standardteile.
Wenn Du ganz sicher bist, dass es nicht ein Kontaktfehler außerhalb des Preamps ist, dann würde ich das IC und alle Elektrolytkondensatoren austauschen, auch Tantalkondensatoren, wenn vorhanden. Widerstände und Folienkondensatoren halten ewig, die kannst Du erstmal ignorieren. Bei der Gelegenheit auch schnell alle Lötstellen nachlöten. Jeder Lötkolbenschwinger kann das in 1-2 h machen.



[Knallcharge]

Ich habe jetzt die Platine zum Durchmessen weg gegeben!



[Norbert]

Hallo,
Das ist ja mehr als optimal, diese Unterlage.
Funktionsgenerator anschließen und mit Oszi schauen was passiert.
Oder Stattdessen einen kleinen Kopfhörerverstärker und die beiden OP-Amp- Ausgänge direkt anhören.
Geht in 3 Minuten.
Der 072er ist Normal Standardware, hier allerdings wohl besondere Bauform.
Entweder C6 hat Kurzschluss, was ich aber nicht so vermute ausser es wäre ein Tantal, aber ich vermute eher der 072er ists.
Der + Eingang der OP-Hälften muss Ub/2 bekommen.
Berichte was los war.

Schönes Wochenende
Norbert



[Knallcharge]

Update:

Der Bass ist i passiven Modus schon echt sehr gut.
Der aktive Modu ist immer noch defekt.
Was ich rausgefunden habe:
Wenn ich in den aktiven Modus umschalte leuchtet die LED und die Batterie ist in 12 Stunden leer. Es tut sich sonst nichts.
Hat jemand Erfahrung, ob es solche oder ähnliche Elektrik auch als Bausatz neu gibt?



[Norbert]

Hallo,

Niemand in der Nähe, der den preamp nach meinen obigen Ausführungen checken könnte?
Eine ähnliche Elektronik kenne zumindest ich nicht.
Ausserdem muss die ja auch ins Fach passen.



[GothicLars]

Hast Du die nicht zum Durchmessen weggegeben? Was kam dabei heraus?

Die Teile auf gut Glück auszutauschen ist nicht so schwierig, wenn man einen passenden OP findet (siehe Norbert). Kann man mal ausprobieren, wenn man sich das zutraut.
Einen neuen Preamp einzubauen ist aber auch echt kein Problem, da gibt es jede Menge die auch passen. Für ein paar Euro fünfzig aus China oder eben auch etwas Teurer.

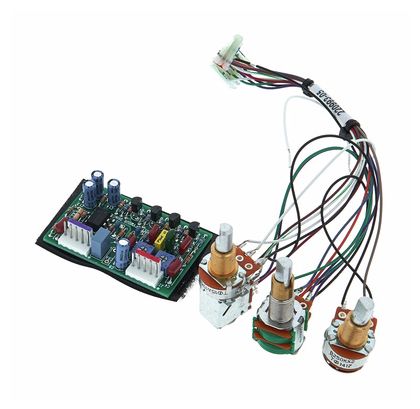

Die hier sollte z.B. passen:

Seymour Duncan STC-2P


Es gibt aber noch jede Menge anderer, sollte halt nur einer mit der richtigen Anzahl an Potis und für passive Pick Ups sein.
Im Idealfall klingt sie natürlich auch noch gut, aber ich fürchte, da muss man sich auf Testberichte verlassen und dann ist es immer noch etwas Glückssache. Man muss dem aber auch nicht zu viel Bedeutung beimessen. Bei den meisten Bässen macht die Elektronik nicht den Sound und ist austauschbar und den Hohner würde ich dazu zählen.

Was auf jeden Fall nicht normal ist, ist die Sache, dass die Batterie nach 12 Stunden leer ist. Hast Du das Kabel stecken lassen? Sonst sollte das eigentlich nicht passieren.

EDIT: Ist natürlich die Frage, wie man den Schalter dann unterbekommt, sollte aber eigentlich auch machbar sein.



[Knallcharge]

Durchgemessen ja, aber nichts gefunden was außerhalb der Norm war...



[Real-JJCale]

***
Was ich rausgefunden habe: ***und die Batterie ist in 12 Stunden leer.***

Nach meiner unmassgeblichen knapp 50-jährigen Erfahrung liegen ca. 90% der Fehler in Aktiv-Elektroniken bei den 6,3mm "Stereo-Klinken-Buchsen".

Dass deine Batterie nach 12h leer ist, deutet klar in diese Richtung...

Sobald ein (Mono-) Klinken-Stecker in der Buchse ist, schliesst die Stereo-Klinken-Buchse (im Normalfall) via Minus/Masse den Schaltkreis und die Platine erhält die 9V-Stromversorgung.

Hier solltest du mal einen Check machen und evtl. die Stereo-Kinken-Buchse austauschen (was auch der erste, weil einfachste & kostengünstigste Reparaturschritt sein sollte). Denn evtl. trennt die Stereo-Buchse nach Entfernen des Steckers nicht mehr sauber und der Strom fliesst lustig weiter...

HINWEIS:
falls du einen Stereo-Klinken-Stecker verwendest, ist das der Fehler... (nur, um diesen oft gemachten Fehler auszuschließen...).

Das Ganze funktioniert nur mit einem Mono-Klinken-Stecker.

RJJC
