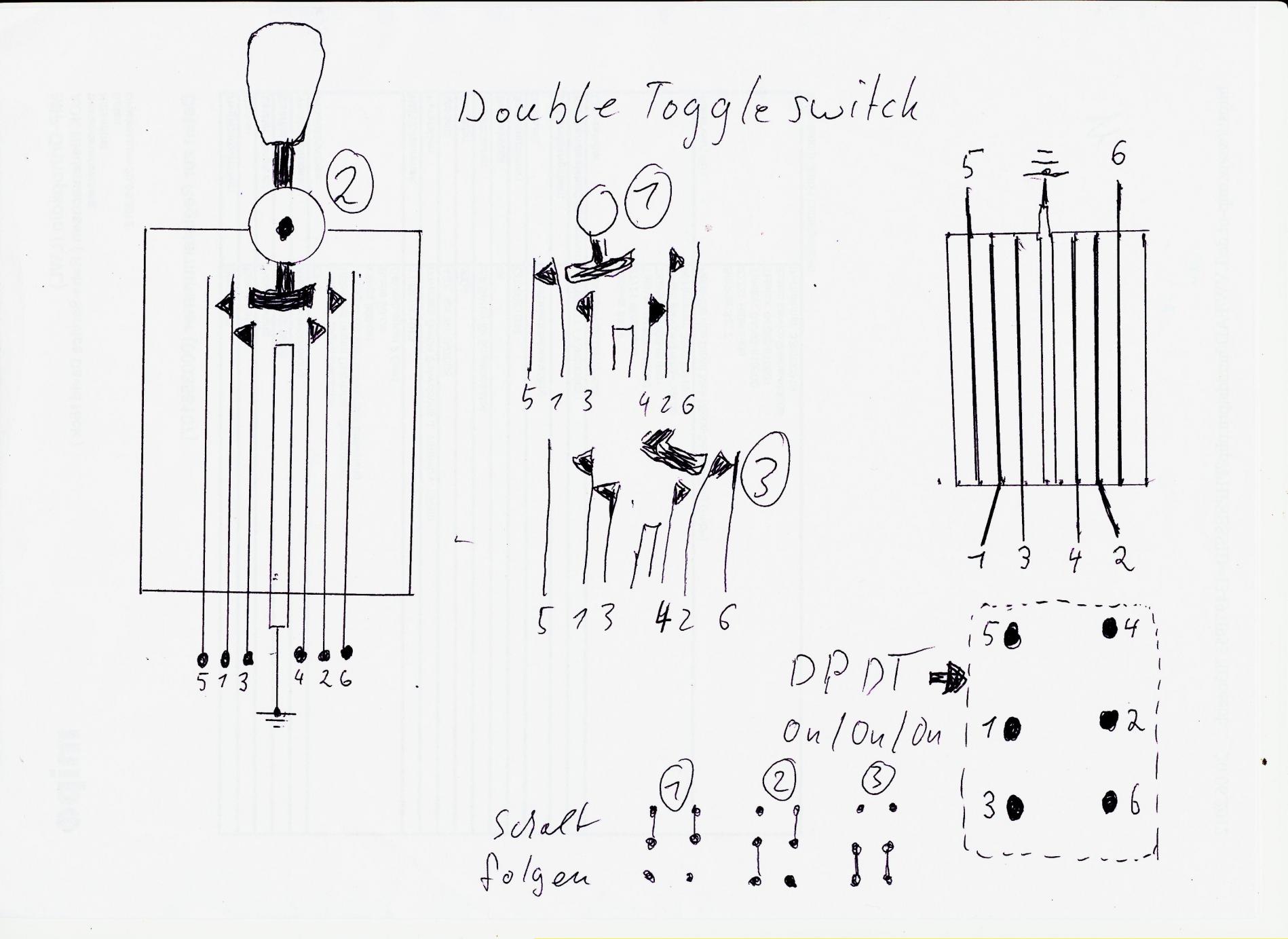

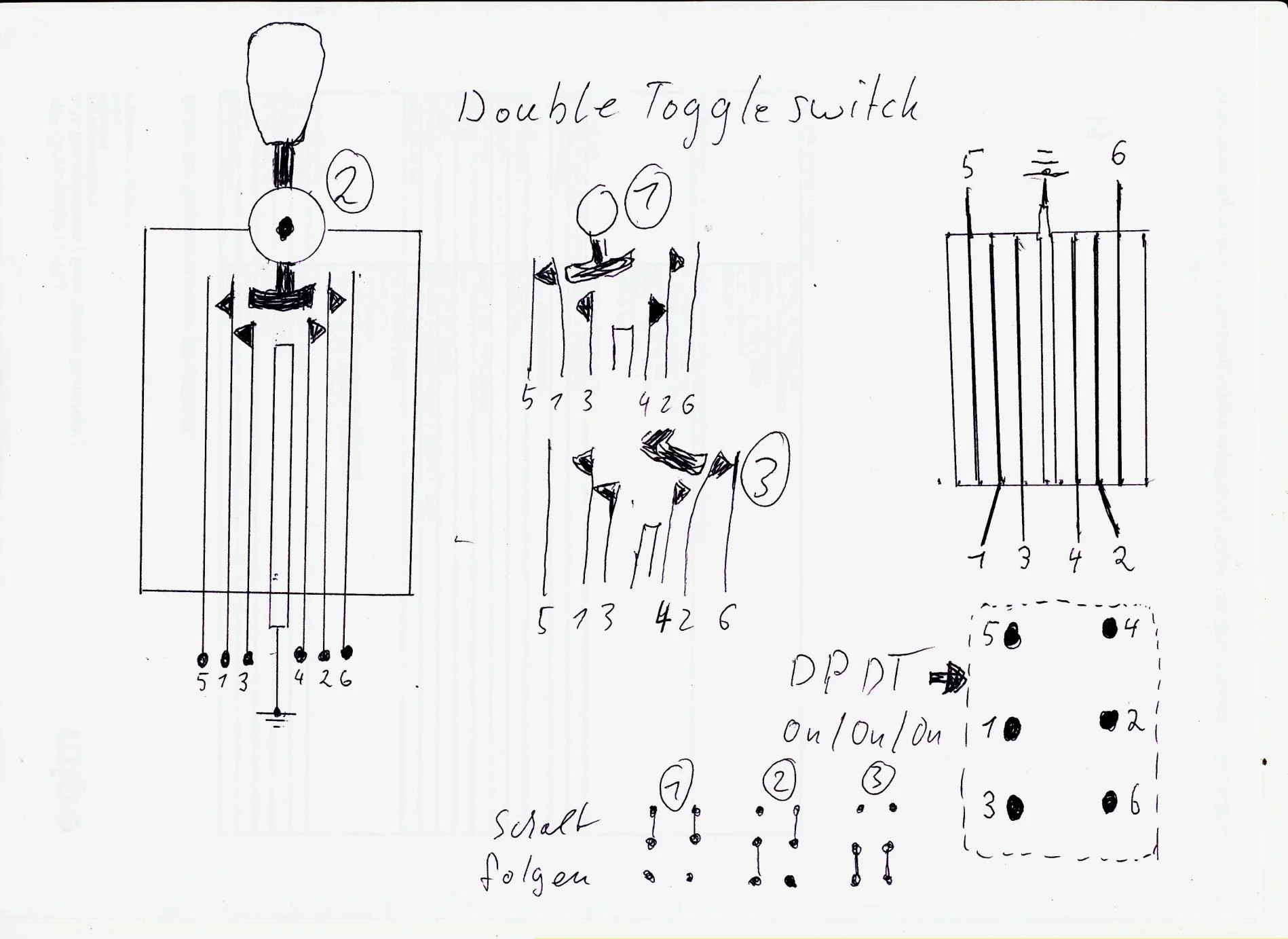

Den 3-Way würde ich gerne als normalen PU-Wahlschalter benutzen. Wenn ich den Double Toggle wie einen on/on/on dpdt verwenden kann, kann ich ja seriell, parallel und split für beide PUs gleichzeitig schalten, das hieße in Kombination mit dem normalen 3-Way 9 Sounds. Genau das hätte ich gerne
Hallo Derpi,

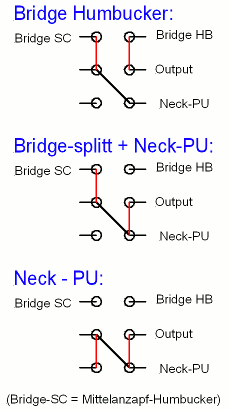

deine Überlegung ist insoweit nachvollziehbar, wenn für den Double Toggle nur eine Schaltebene zur PU-Wahl genutzt wird,
dann hast du eine Ebene frei für Sonstiges. Für seriell, parallel und split werden jedoch schon 2 Ebenen benötigt. Es ginge noch Seriell
und Split mit einer Ebene, macht aber nicht viel Sinn, weil die Schalterebenen parallel zusammen geschaltet werden und nicht
individuell gemischt werden kann, daß sich 9 Kombinationen ergeben.
Interessant finde ich deine Vorstellung dennoch.
Habe das jetzt auch als Grundlage für meine geplante Schaltung für 2 x HB übernommen.
Gut geeignet dafür ist der 4 DPDT - Schalter von D.Marzio, den man beim großen T. für einen moderaten Preis erstehen kann.
Er wird genauso verschaltet, wie zwei On/On/On-Schalter nebeneinander gehalten. Zwei Ebenen arbeiten dann für den Hals-HB, die
anderen zwei für den Steg-HB. In Mittelposition schalten beide gleichzeitig von seriell, Split auf Parallel.
Bei meinen HB's habe ich zwei unterschiedliche Coils aus Balkenmagnet und die andere aus Stabmagneten.
Deshalb habe ich mich entschlossen, in der Mitte einmal die äußeren Coils der HB's und einmal die inneren Coils nicht wie üblich, parallel, sondern in Reihe
zu Misch-HB's zu kombinieren. In der Mitte wird dann Split 1 Steg + Split 1 Hals in Reihe; Split 2 Steg + Split 2 Hals in Reihe ;
Parallel Steg + Parallel Hals in Reihe. Die Lautstärke wird nach Spin-a-Split Methode geegelt, so daß beim Regeln der Nachbar-PU
konstant bleibt.
Ein zweiter Maxi-Toggle kann einen HB, bzw. einen Coil in Oop schalten und in die andere Richtung die Spulen-Paare eines
HB's so umtauschen, daß einmal die vorderen Coil's zu einem HB kombiniert werden, und einmal die Hinteren.
Insgesamt wären 12 Kombinationen schaltbar. Um auf das Thema zurück zu kommen, möglich sind diese Kombinationen, wenn ein Double Toggle, oder ein 2 DPDT 3-Way eingesetzt wird.
Ob es später gut oder weniger gut klingt, kann erst festgestellt werden, wenn man einstöpselt und spielt.
Getestet werden soll über einen längeren Zeitraum, auch im Kontext mit anderen Instrumenten.
rz259 hat insofern recht, daß sich nicht alles so ganz gravierend unterscheidet, es kommt eben auch noch darauf an,
wie sehr sich andere Komponenten, z.B. Verstärker, im Soundmix durchsetzen.
Gruß....
