Hallo zusammen,

ich habe mich hier angemeldet, weil ich mir in den Kopf gesetzt habe eine e-Violine selber zu bauen. Ich werde die E-Violine nicht selber spielen weil ich es nicht kann, sondern weil es eine Überraschung für meine Tochter werden soll.
Klar könnte ich eine E-Violine fertig kaufen, diese wäre auch wahrscheinlich billiger, als das was ich zusammen bauen werde.

Ich bin von Beruf kein Schreiner oder Instumentenbauer, sondern mein Betätigungsfeld ist in der IT-verankert. Aber das Projekt ist schon ein bißchen vorangeschritten, d.h. es ist mehr als nur eine Idee.

Eckpunkte die ich für meine E-Violine zu Grunde gelegt habe, sind, es soll eine 4/4 E-Violine werden, Material Carbondruck aus dem 3D Drucker. ich habe diesbezüglich etwas länger herum recherchiert, es gibt auf dem Markt mitllerweile
namhafte Hersteller von E-Violinen die Polycarbonat und ähnliche Kunstoffe für den Korpus verwenden. Ich habe jedoch vom aussehen her so etwas wie eine Mischung aus Stradivari und Steampunkt im Kopf gehabt, also nichts was man
als solches fertig kaufen könnte.

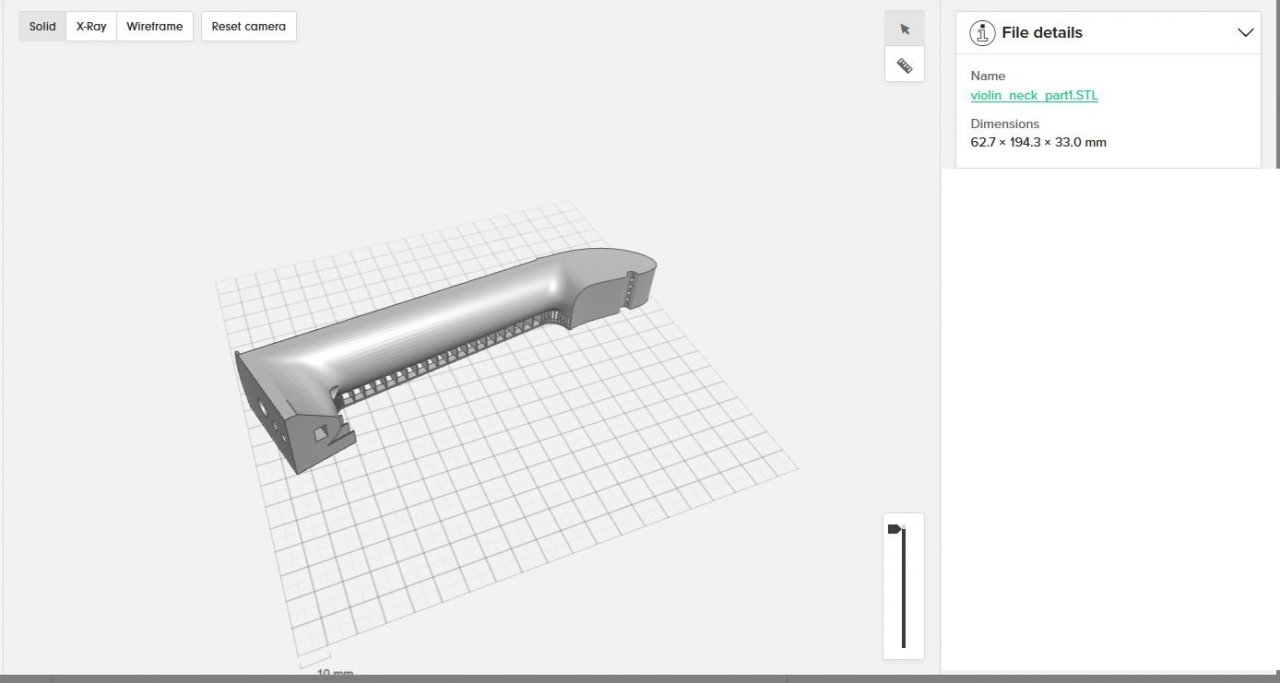

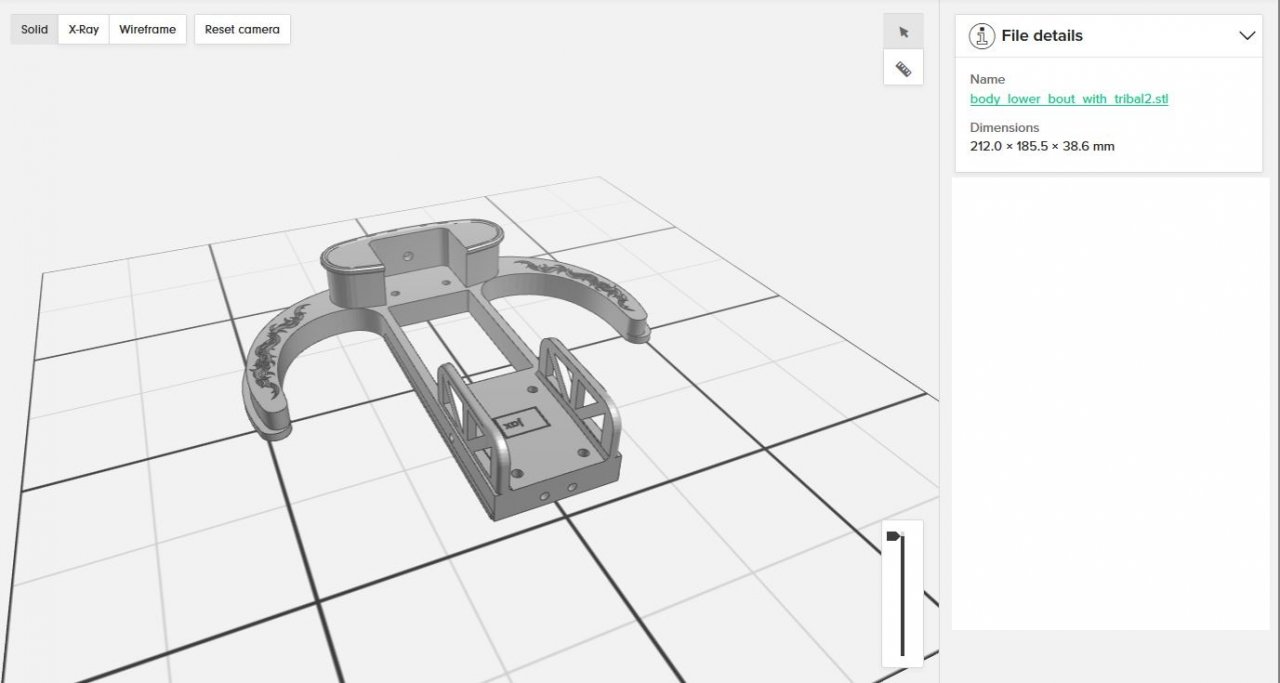

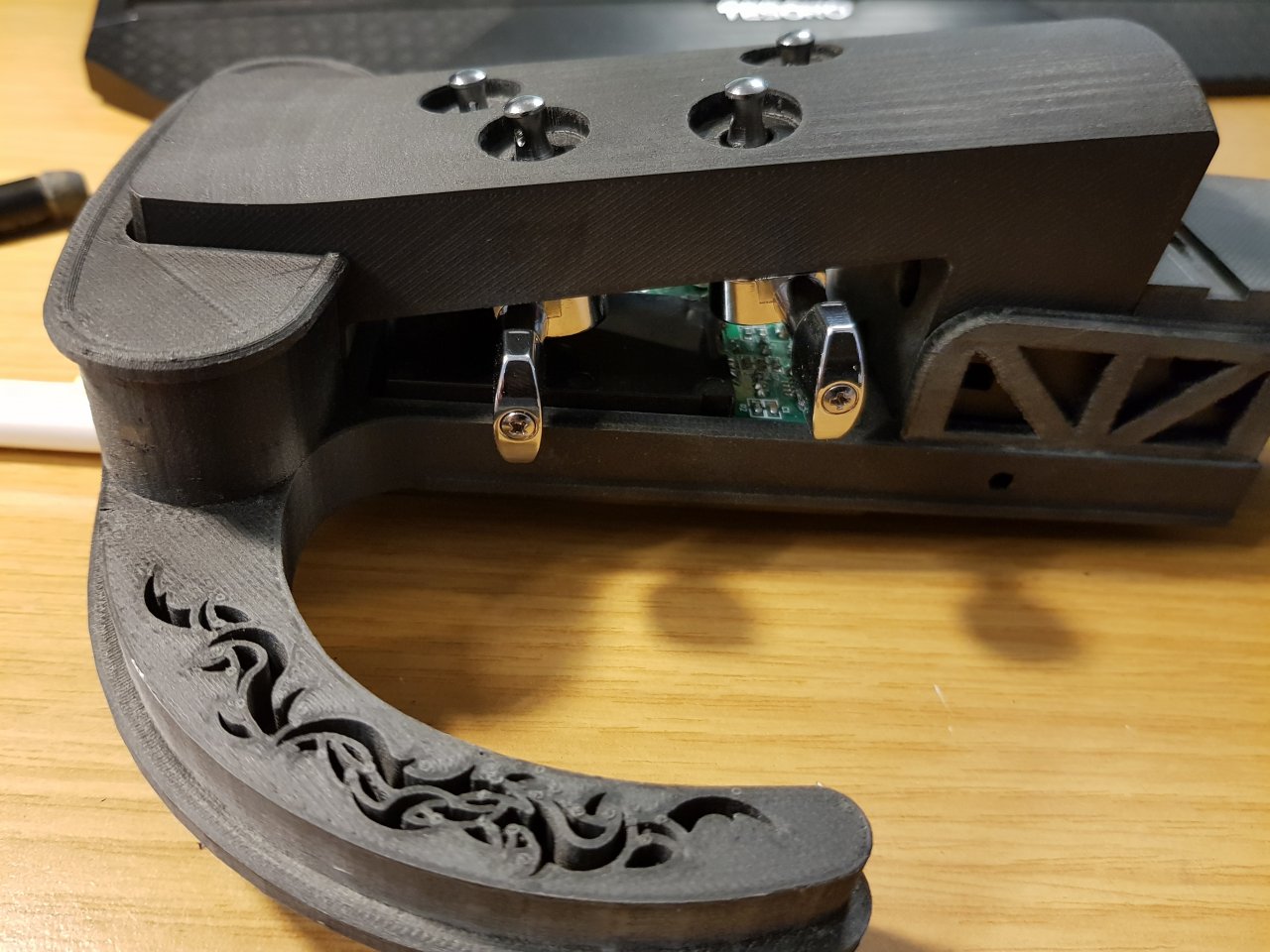

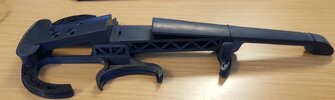

Ich habe mich darauf konzentriert den Korpus so zu designen bzw. zu zerlegen das er in einem gängigen 3D Drucker gedruckt werden kann. Das Ergebnis sind 7 Teile die man drucken muss. Unterschied zu den im I-Net auffindabren Anleitungen
das meine E-Violine nicht geklebt sondern komplett Titan-Schrauben zusammengeschraubt ist. Die Teile wurden aus dem Material ColorFabb XT-CF20 hergestellt, ansonsten habe ich noch Onyx’s micro-carbon, kevlar-CFF und Carbon-Fiber Nylon Composite 12CF in Betracht gezogen.

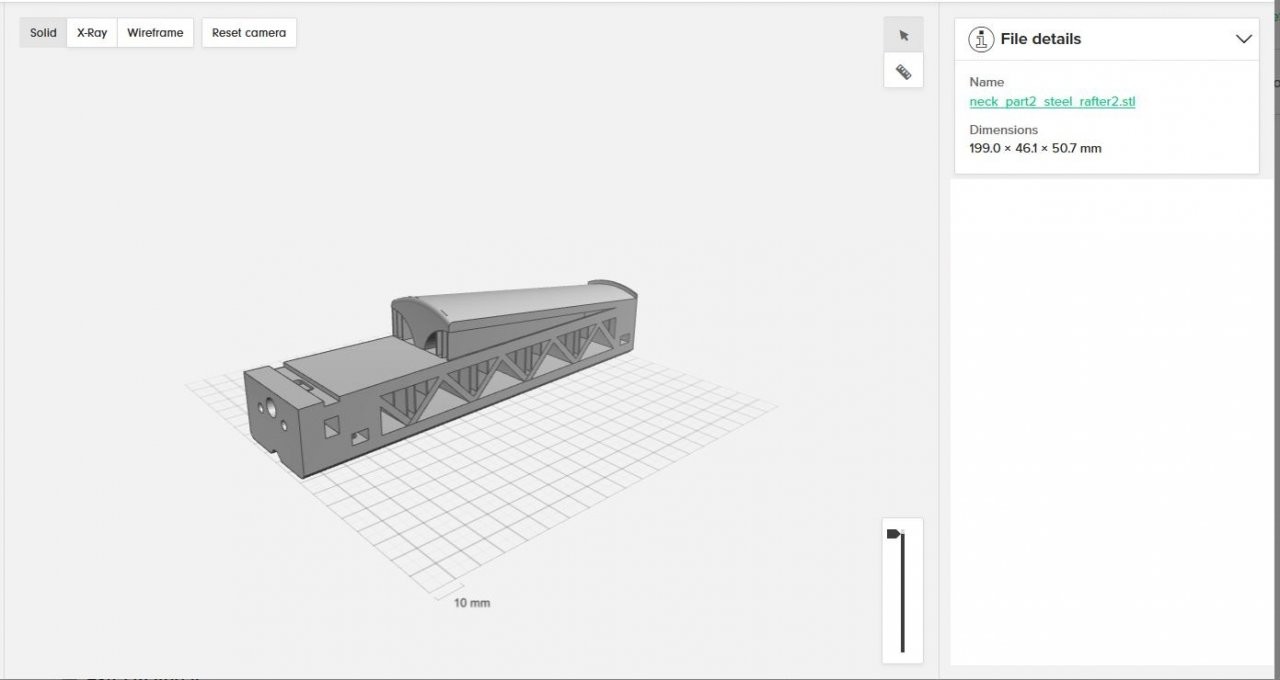

Durch den Violinenhals geht eine 8mm und 320mm Carbon-Rundstange um genügend Steiffigleit bei geringem Gewicht zu geben.

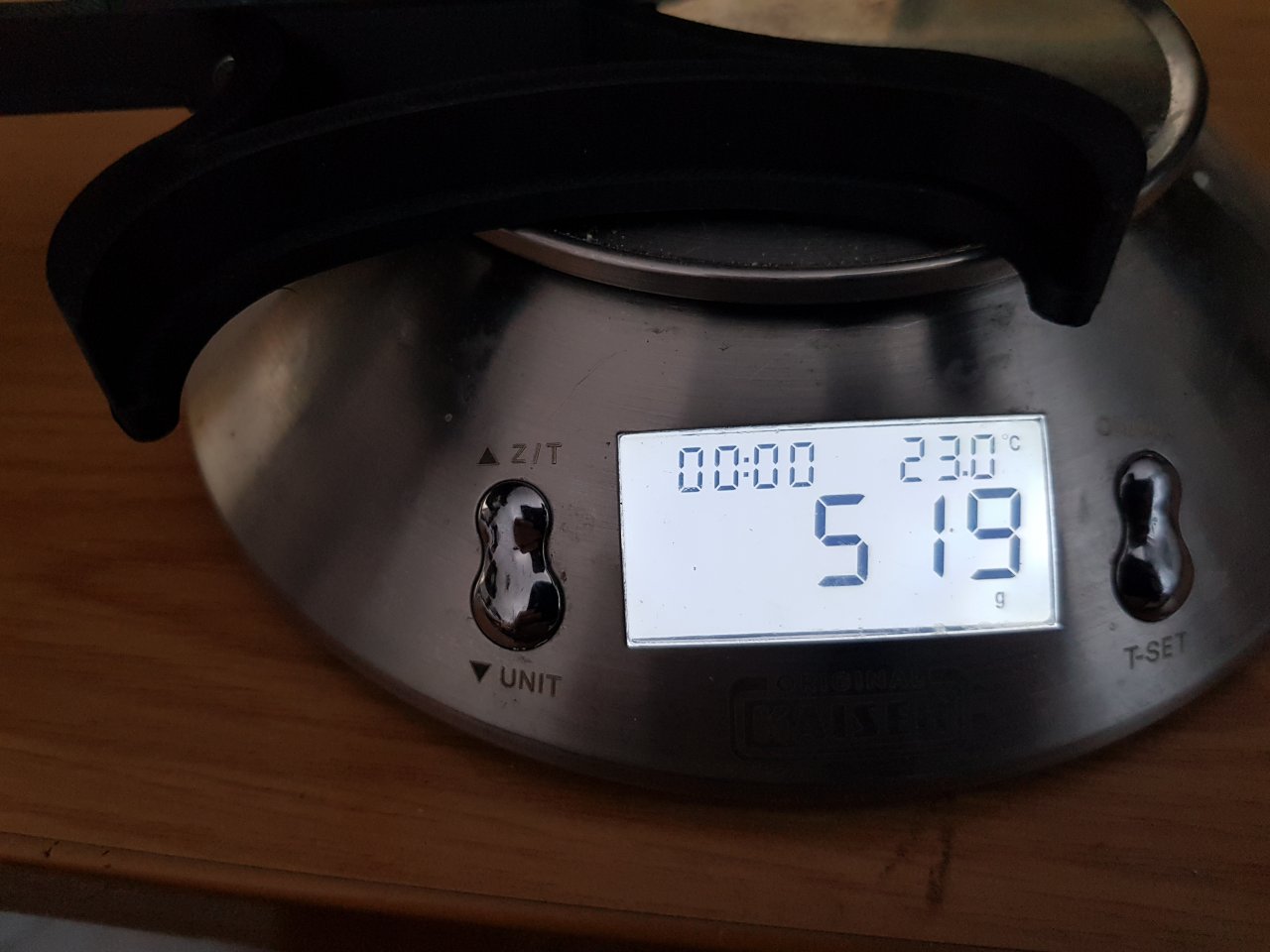

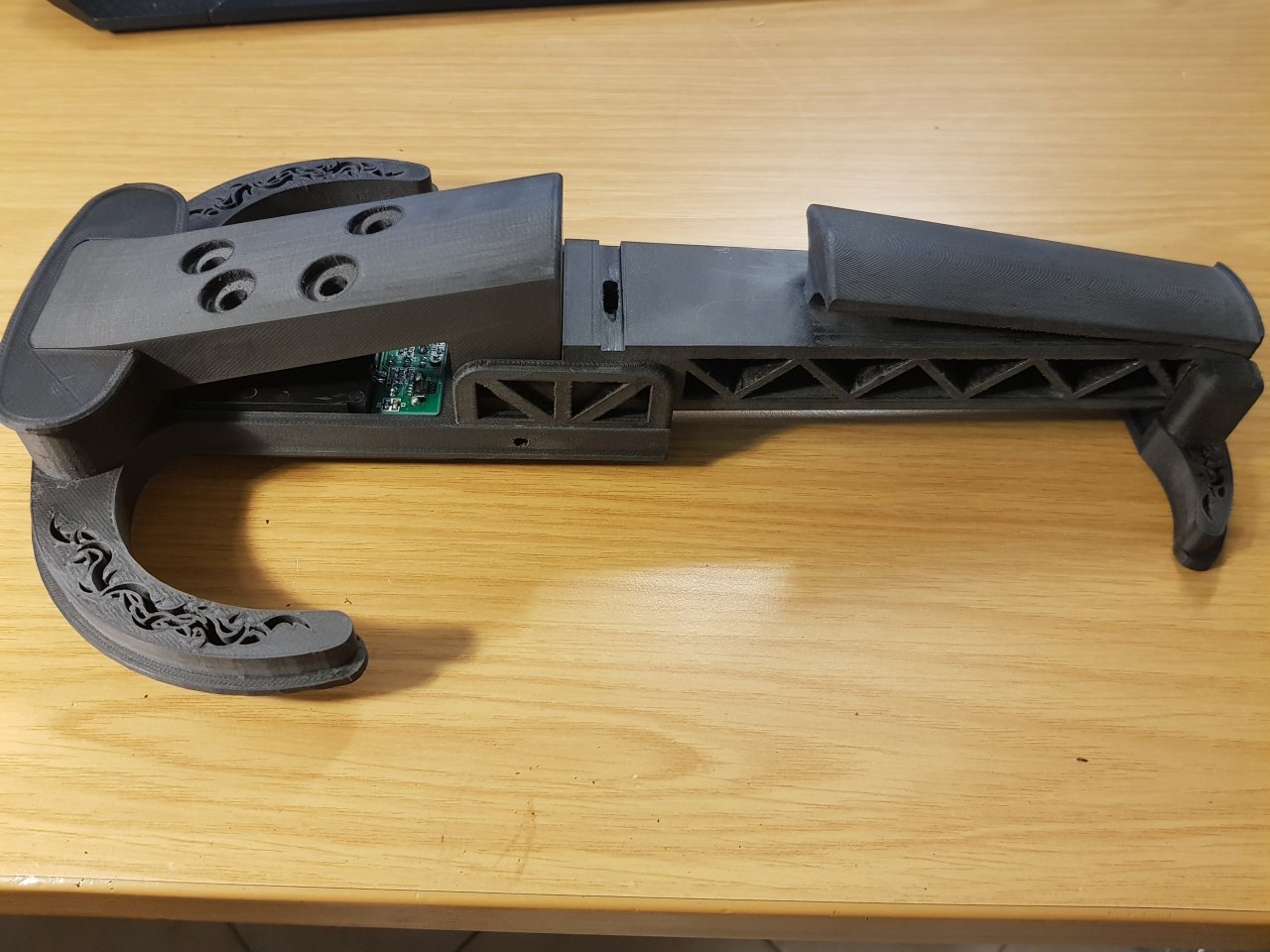

Der ganze Korpus wiegt zusammengeschraubt an die 520 gr. es gibt noch Optimierungspotenzial da ich mit 50% Infill gedruckt habe, würde ich den Infill beim drucken auf 35% reduzieren dürfte ich schätzungsweise bei 420-450gr. landen. Mit
Onyx’s micro-carbon wären nochmals 10-15% Gewichtsersparnis möglich. Da mir das Thema Wirbel etc. zu Aufwendig, und mit Funktionproblemen, Beinträchtigungen behaftet schien, habe ich einen stillbruch gemacht, hier kommt der Steampunk zum tragen es kommen jeweils 2 linke und 2 rechte Gittarren Pegs von "Gibson USA SG Fusion" zum Einsatz.

Der Korpus muss nach dem Druck klassich nachbearbeitet werden: schleifen, füllern, etc.

Da die Carbonteile sehr saughfähig sind, habe ich folgendes gemacht. Ich habe alle Teile mit 400,600,800 Körnung bearbeitet danach mit 2k epoxy Resin L ge-primert nachdem trocknen, wieder geschlieffen und mit epoxy geprimert das alles so 3x
den letzten Schliff habe ich dann mit 1200 und 2000 Körnung im Nasschlief gemacht. Momentan sind die Teile nicht grundiert oder lackiert, meine Überlegung ist es die E-Violine mit schwarzen und weißen Klavierlack zu lackieren, und dann noch einmal mit einem
Keramik-Klarlack zu versiegeln

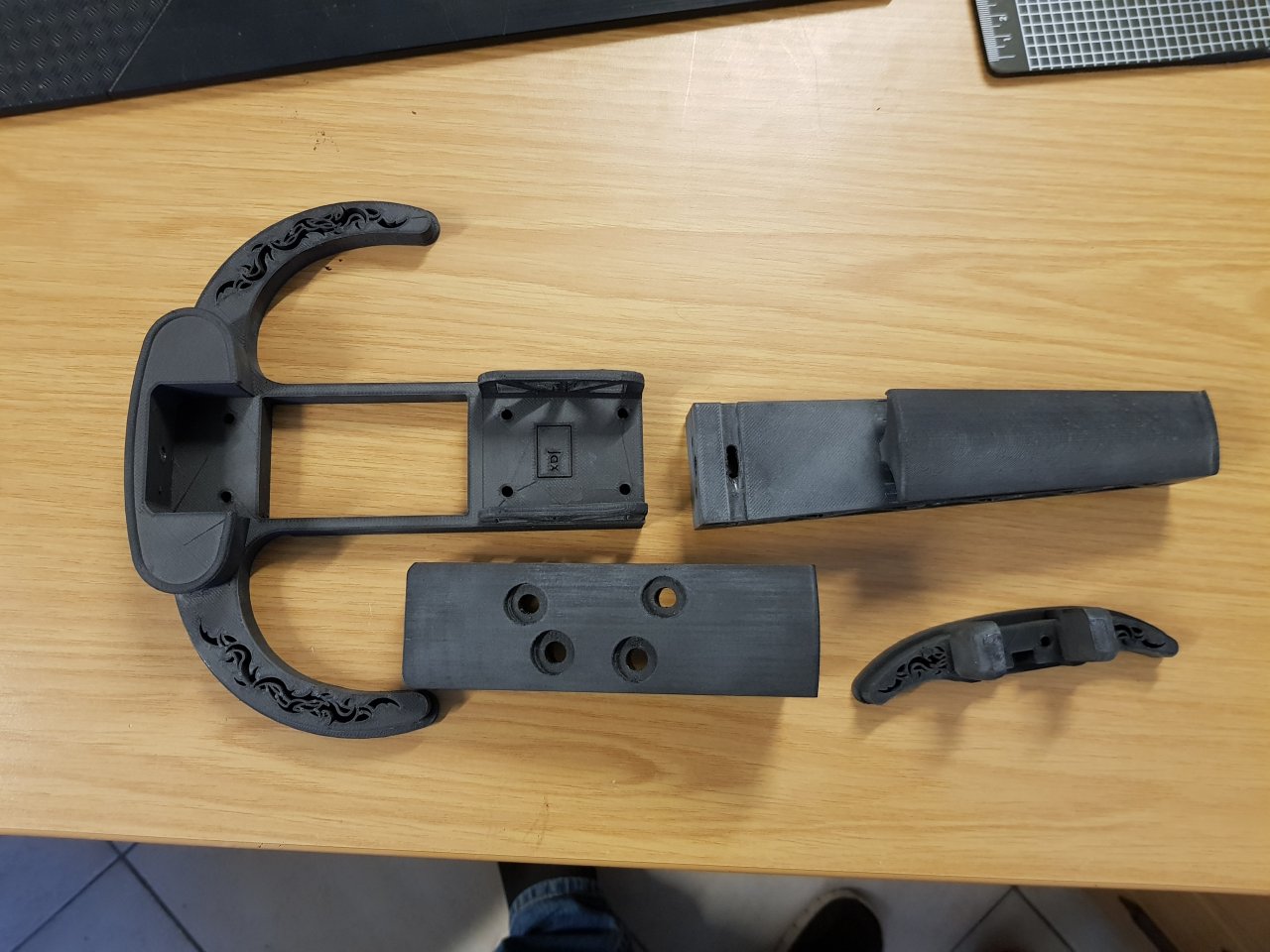

Der Rest der Teile sehen wie folgt aus:

- Pirastro Passione 4/4 violin Saiten
- Aubert Violin bridge de Luxe 4/4 bzw. violin bridge 4/4-Violine, Josef Teller 1891 * klassich und ein piezoabnehmer unter der Brücke
oder eineL.R.Baggs Violin Pickup
- preaamp -> BQLZR Electric Violin Silent EQ Pickup Piezo identisch mit DN Electric Violin Silent EQ Pickup Piezo



Über Ideen und Anregungen würde ich mich sehr freuen. Gibt es vielleicht noch Sachen die ich gänzlich vergessen habe


Anhänge

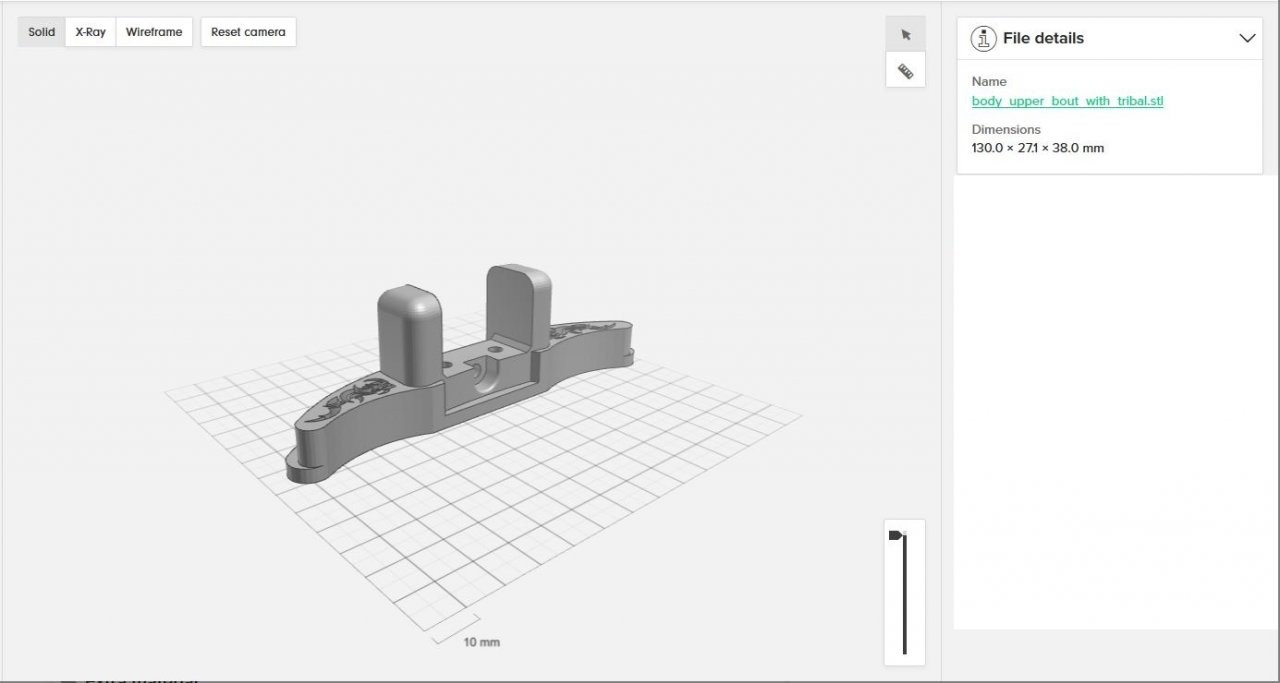

  • body_lower_bout.JPG
    64,5 KB · Aufrufe: 308
  • body_upper_bout.JPG
    52,8 KB · Aufrufe: 225

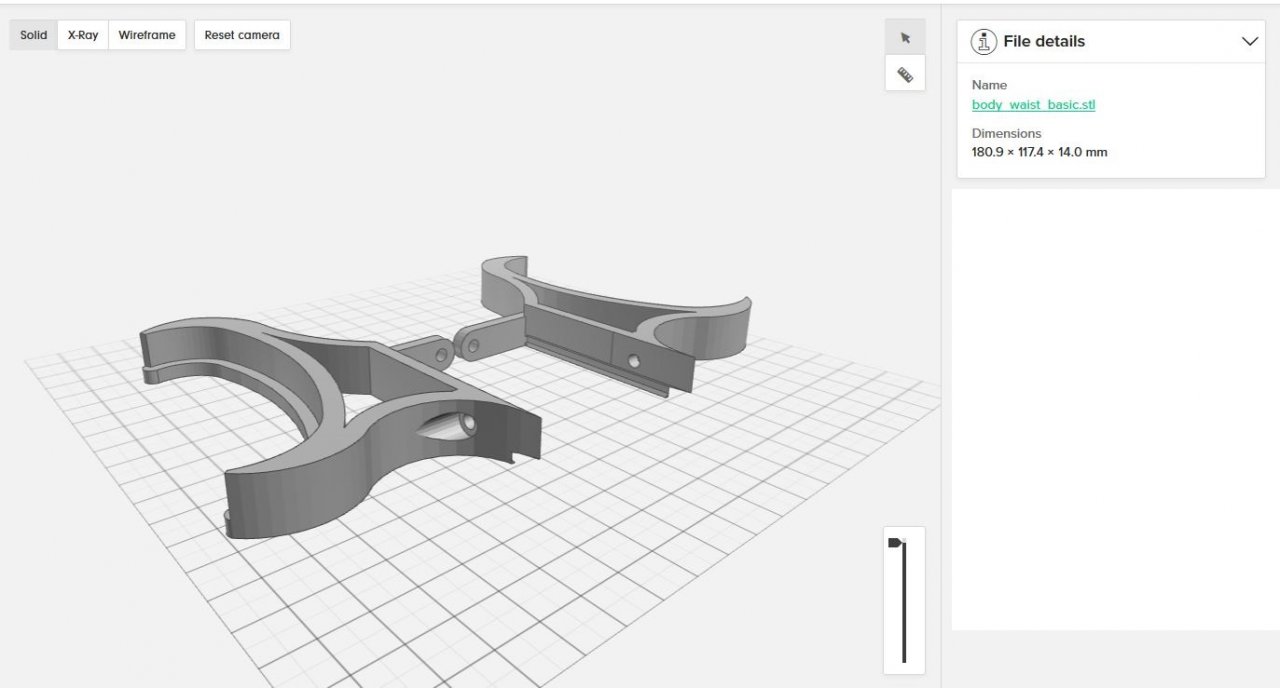

  • body_waist_basic.JPG
    68,3 KB · Aufrufe: 205
  • violin_neck_part1.JPG
    55,5 KB · Aufrufe: 200
  • violin_neck_part2.JPG
    50,2 KB · Aufrufe: 214
  • violin_neck_part3.JPG
    48,8 KB · Aufrufe: 205

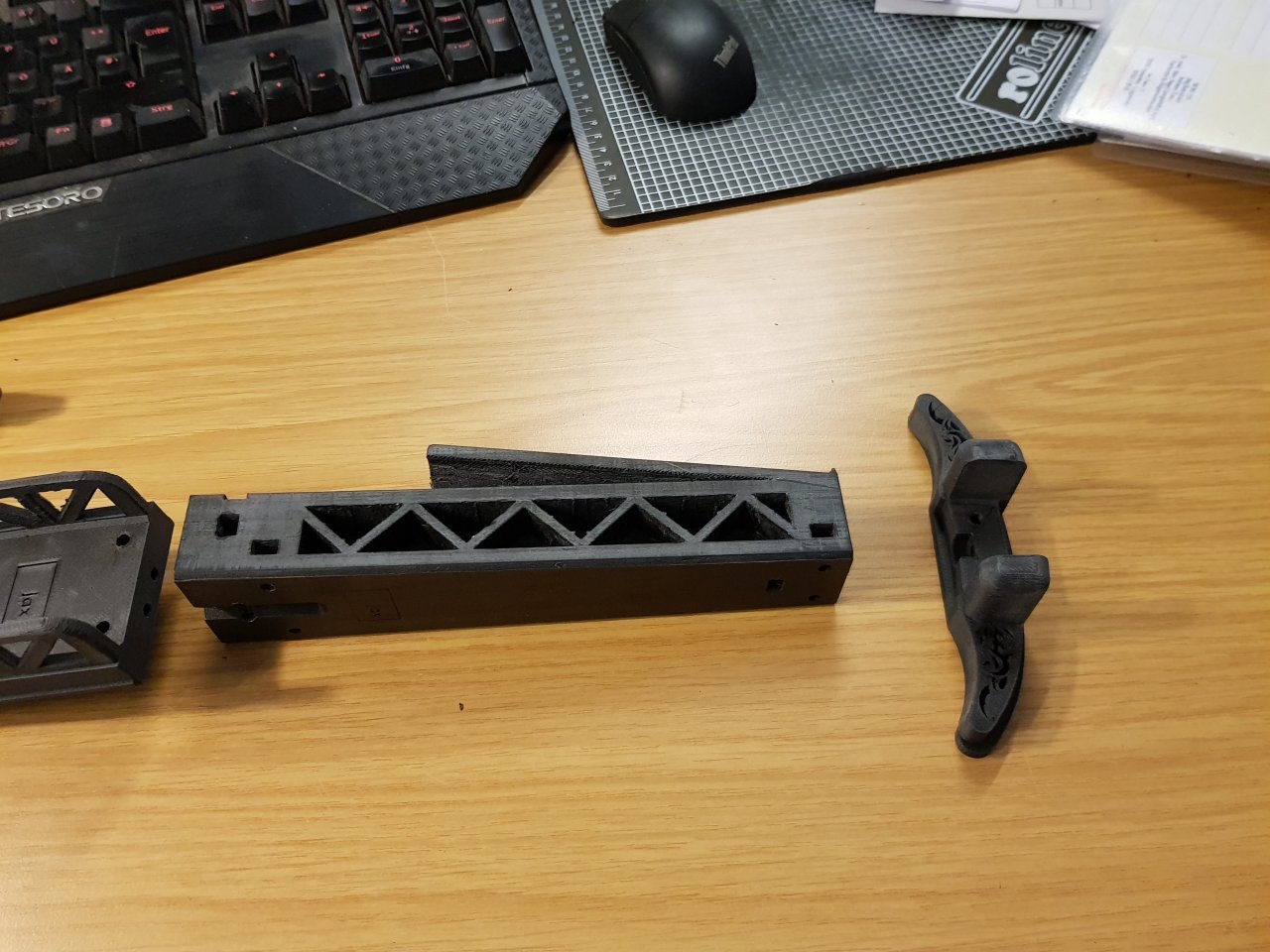

  • 20180207_160842.jpg
    173,3 KB · Aufrufe: 230

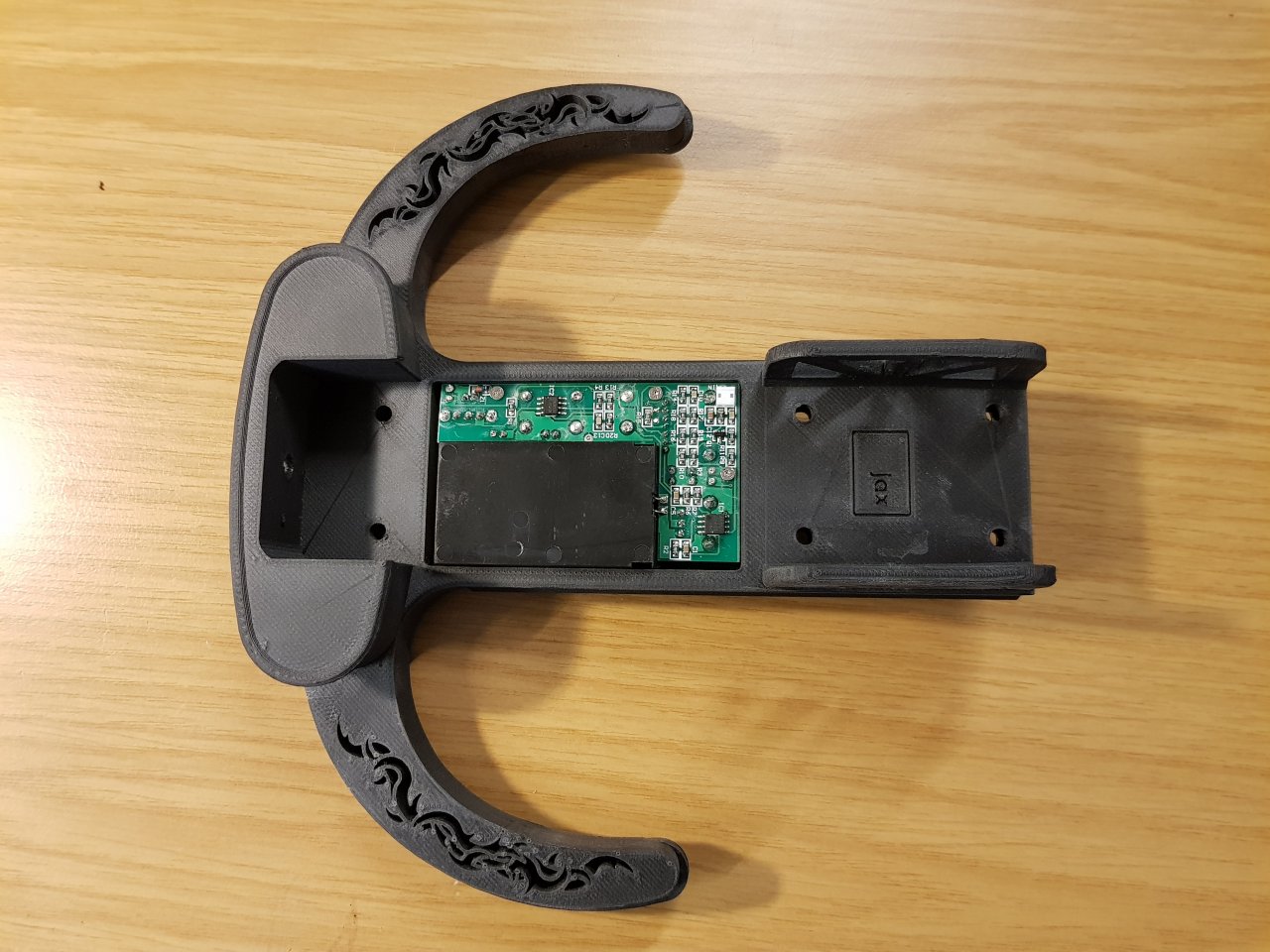

  • 20180207_163543.jpg
    192,3 KB · Aufrufe: 219
  • 20180207_163936.jpg
    176 KB · Aufrufe: 219

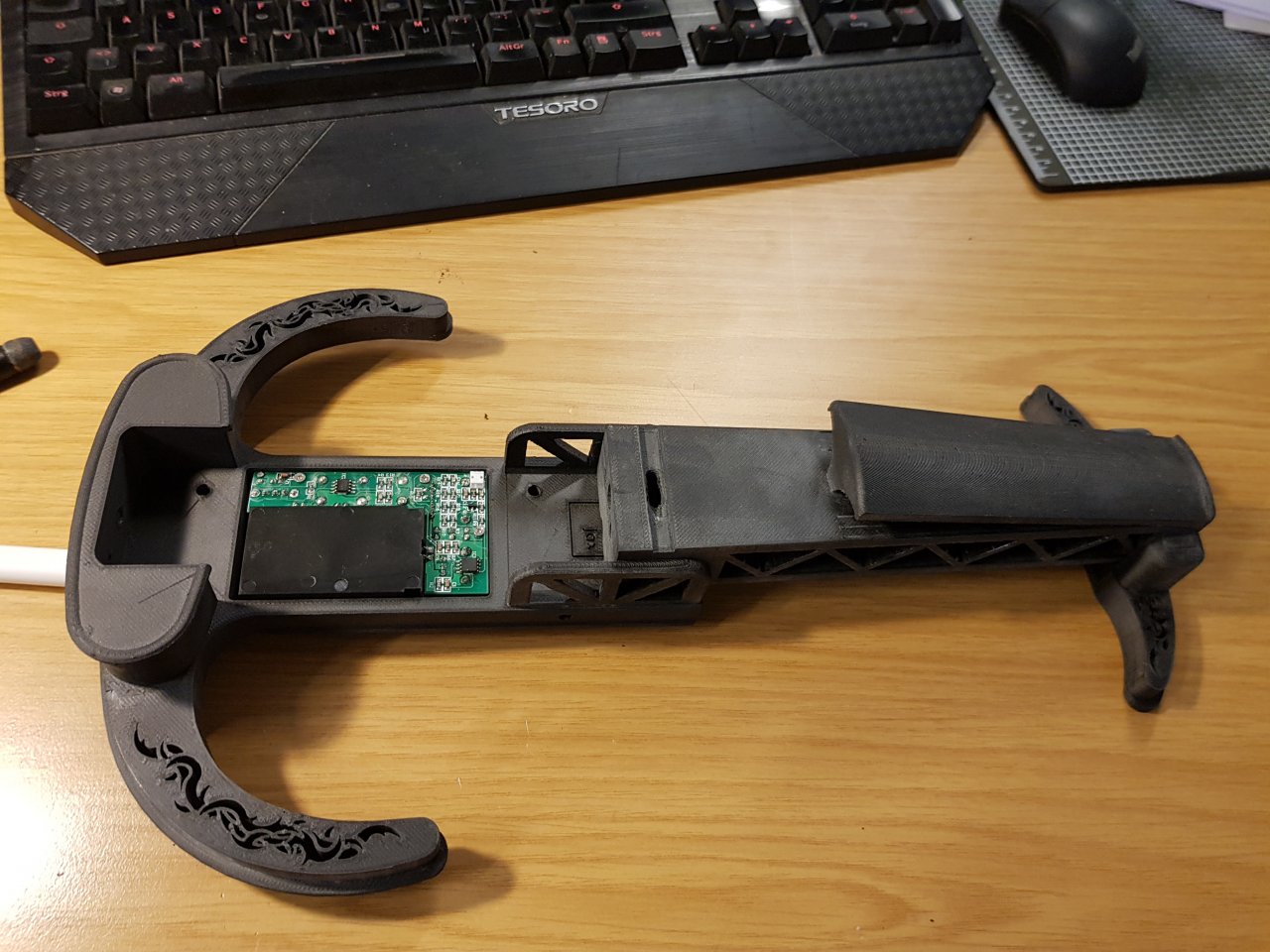

  • 20180207_163950.jpg
    191,9 KB · Aufrufe: 215
  • 20180207_164015.jpg
    190,9 KB · Aufrufe: 239
  • 20180207_223834.jpg
    176,9 KB · Aufrufe: 210
  • 20180212_160355.jpg
    109,5 KB · Aufrufe: 227
  • 20180212_161743a.jpg
    74,8 KB · Aufrufe: 235
  • Gefällt mir
Reaktionen: 7 Benutzer
peter55

peter55

A-Gitarren, Off- & On-Topic
Moderator
HFU
Zuletzt hier
13.06.21
Registriert
29.01.07
Beiträge
66.236
Kekse
256.076
Ort
Urbs intestinum
Willkommen im Forum!

Sehr interessantes Projekt :great:

  • Gefällt mir
Reaktionen: 1 Benutzer
robbert

robbert

HCA-Geige
HCA
Zuletzt hier
12.06.21
Registriert
06.06.13
Beiträge
976
Kekse
27.272
Ort
14000 D
Hallo @newbie71 und herzlich willkommen.

Tolles Projekt, Respekt. :hail: So etwas würde ich mir nicht zutrauen.

Gibt es vielleicht noch Sachen die ich gänzlich vergessen habe

Wenn das Instrument auf die Bühne gehen soll, würde ich evtl. noch die Möglichkeit einplanen, dass ein Funksender unauffällig im/am Instrument befestigt werden kann. @GeiGit hat damit auch gute Erfahrungen gemacht.

Halte uns mal auf dem Laufenden und weiterhin gutes Gelingen.

cello und bass

cello und bass

Mod Streicher/HipHop
Moderator
Zuletzt hier
13.06.21
Registriert
04.12.06
Beiträge
10.541
Kekse
65.656
Ort
Sesshaft
:cool:es Projekt, muss ich mir mal in Ruhe antun :)

Schon jetzt @newbie71 vielen Dank für`s Teilen!

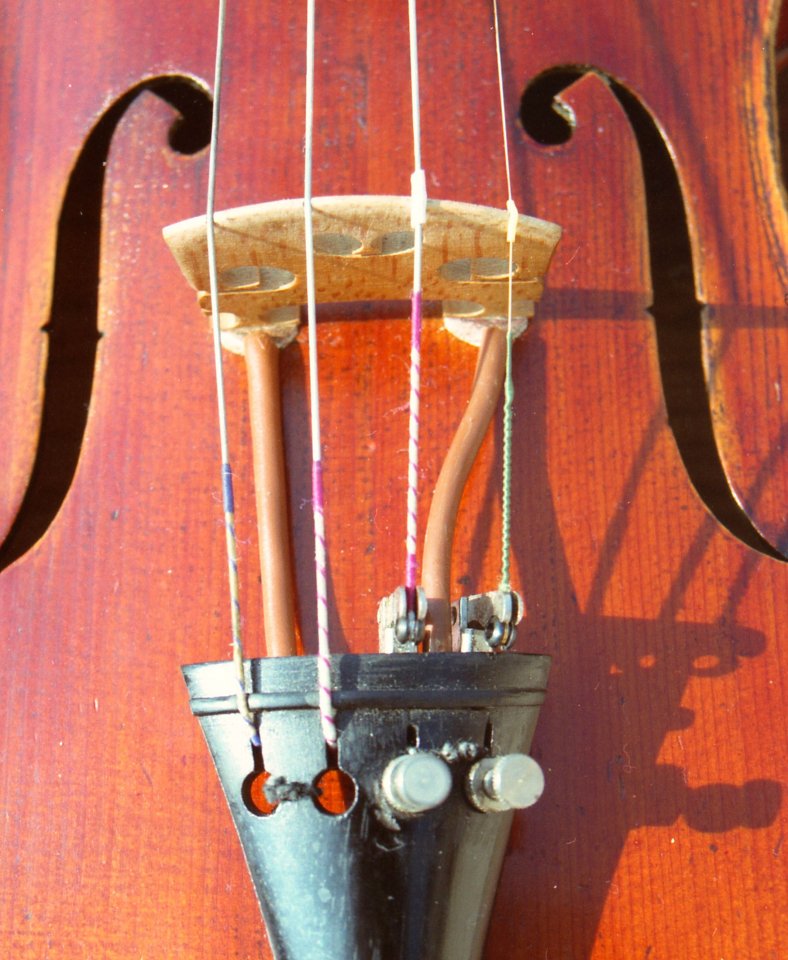

Spontan fällt mir ein, dass es von Fishman doch den in den Steg eingelassenen Piezo gibt:

N

newbie71

Registrierter Benutzer
Zuletzt hier
13.02.18
Registriert
12.02.18
Beiträge
5
Kekse
679
Danke,

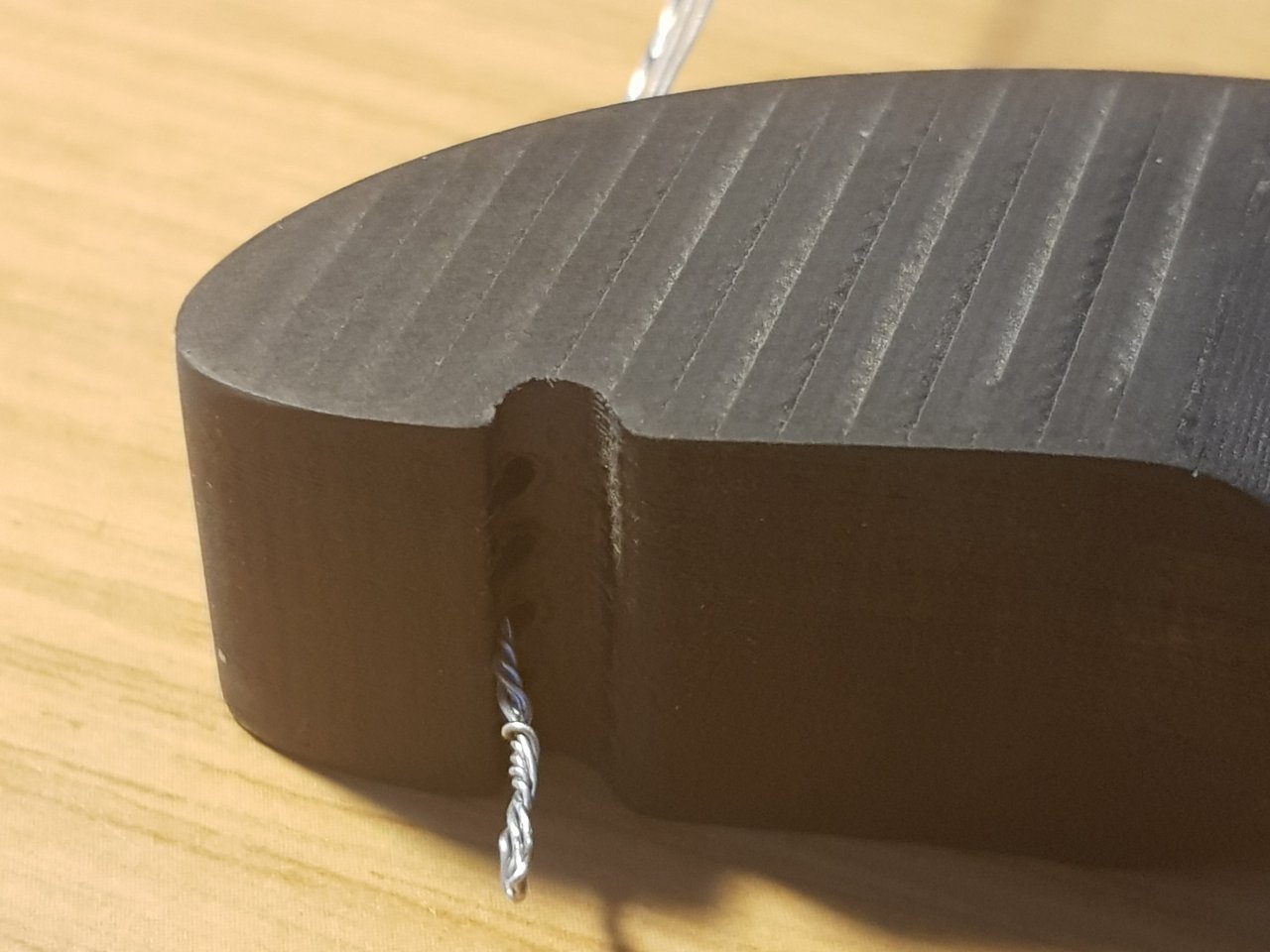

für den positiven Feedback, ich habe daran gearbeitet die Führungen für die Saiten frei zu bekommen, da diese bei Druck nicht durchgangägig gedruckt werden konnten, die Crux die Führungen machen eine Bogen im Hals so zu sagen einen Halbkreis. Jetzt sollte man Zahnarzt sein und diese Bohrer zur Wurzelbehandlung haben :). Ich habe mir mit einem Edelstahldraht 0,5mm beholfen . Zuerst geschaut das die Führung durchstossen, freigänging gemacht wurde, danach zwei Drähte verflochten, 4 Drähte verflochten, um die Führungen zu säubern, aufzuweiten.

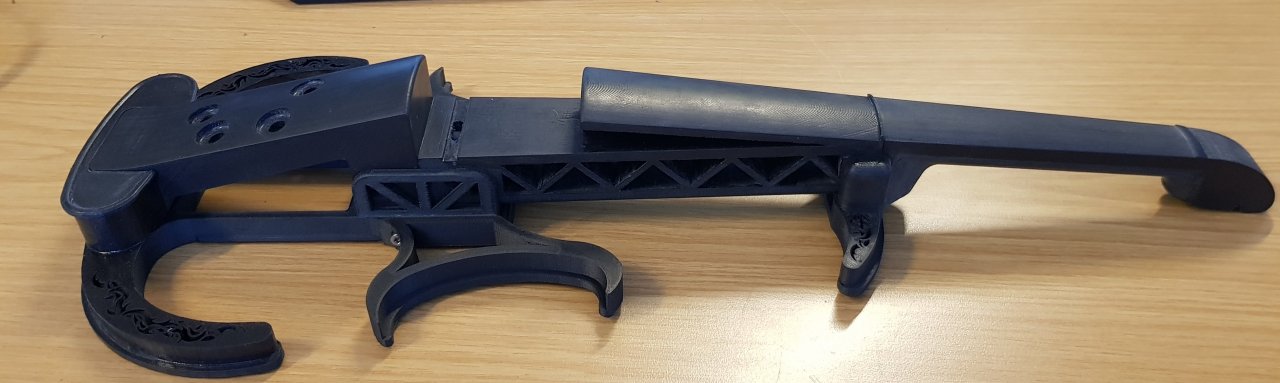

im letzten Bild ist die Carbonstrebe die als Versteifung des Fingerbretts/ Geigehalses dienst zu sehen


Anhänge

  • 20180213_084932.jpg
    83,2 KB · Aufrufe: 140
  • 20180213_084942.jpg
    119,1 KB · Aufrufe: 154
  • 20180213_085052.jpg
    122 KB · Aufrufe: 145
  • Gefällt mir
Reaktionen: 2 Benutzer
robbert

robbert

HCA-Geige
HCA
Zuletzt hier
12.06.21
Registriert
06.06.13
Beiträge
976
Kekse
27.272
Ort
14000 D
Spontan fällt mir ein, dass es von Fishman doch den in den Steg eingelassenen Piezo gibt:

So einen habe ich auch noch von meiner „Versuchsreihe“.
Dieser Abnehmer ist speziell für die akustische Violine gedacht. Durch seine Platzieruung nimmt sowohl die Schwingungen der Saiten als auch den Körperschall des Korpus auf.
Ich glaube, man kann nur ausstesten, wie er sich als reiner E-Violinen-Pickup macht.

N

newbie71

Registrierter Benutzer
Zuletzt hier
13.02.18
Registriert
12.02.18
Beiträge
5
Kekse
679
Hallo,

ich hatte ja schon geschrieben das ich diverse Überlegungen wegen der Brücke bzw. dem Pickup gemacht habe, Aubert Violin bridge de Luxe 4/4 bzw. violin bridge 4/4-Violine, Josef Teller 1891 * klassisch.
Ich habe hierfür den kompletten Josef Teller Brücken Katalog studiert. Hilfreich waren hierbei auch Zeichnungen und auch Vorlagen für Brücken, aus diesem Grund habe ich mich entschieden zuerst eine selbstgebaute
Brücke anzufertigen. Wobei ich dann bei folgenden Skizzen gelandet bin. Daraus habe ich dann ein 3D Model erstellt und im 3 Drucker hergestellt. Wenn alles passt so wie ich es mir Vorstelle kann ich auf die beiden Brücken von Aubert oder Josef Teller zurückgreifen. Ich muss noch herausfinden was die optimale Höhe der Brücke für die Violine ist deswegen treibe ich diesen Aufwand.

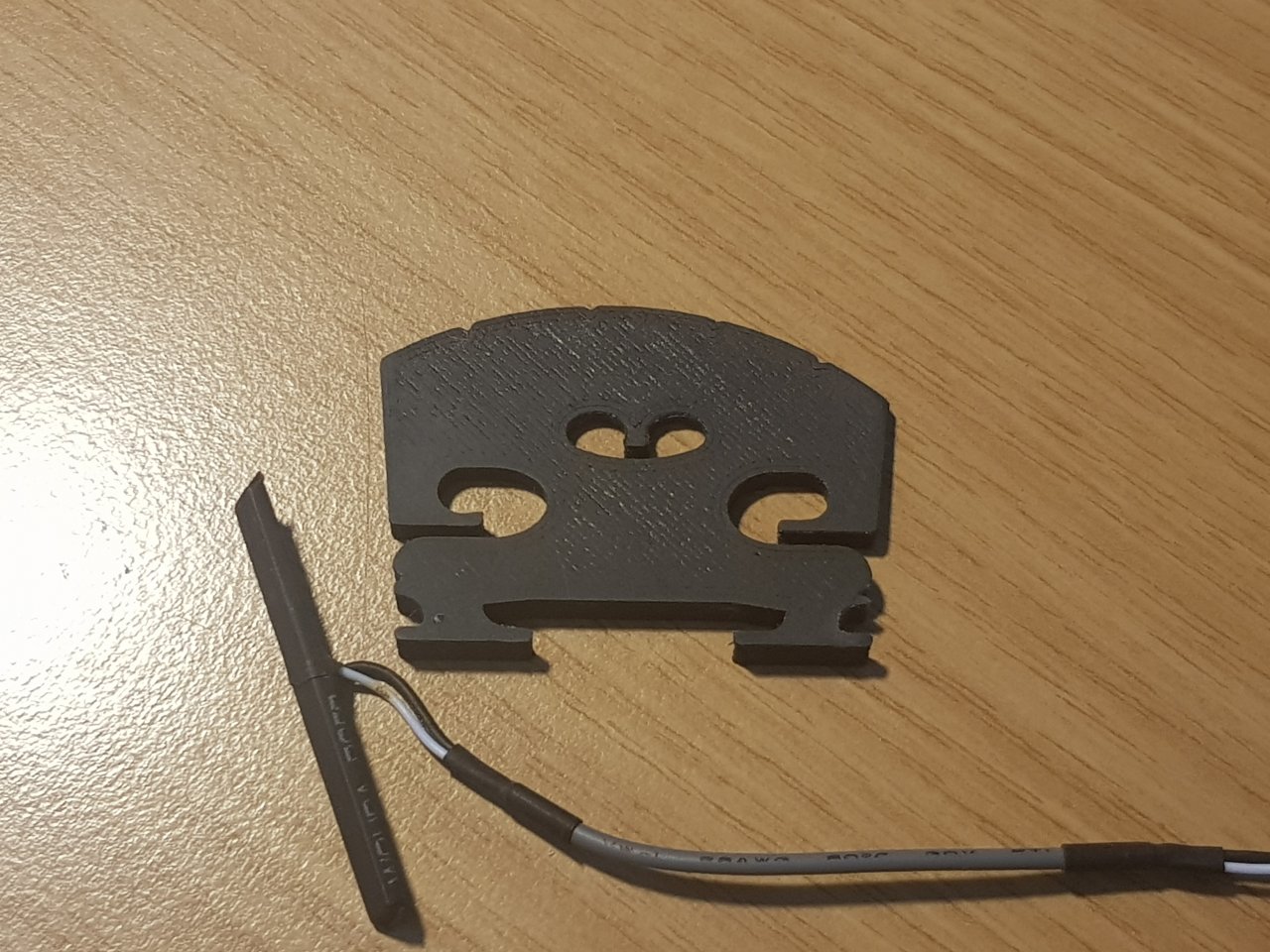

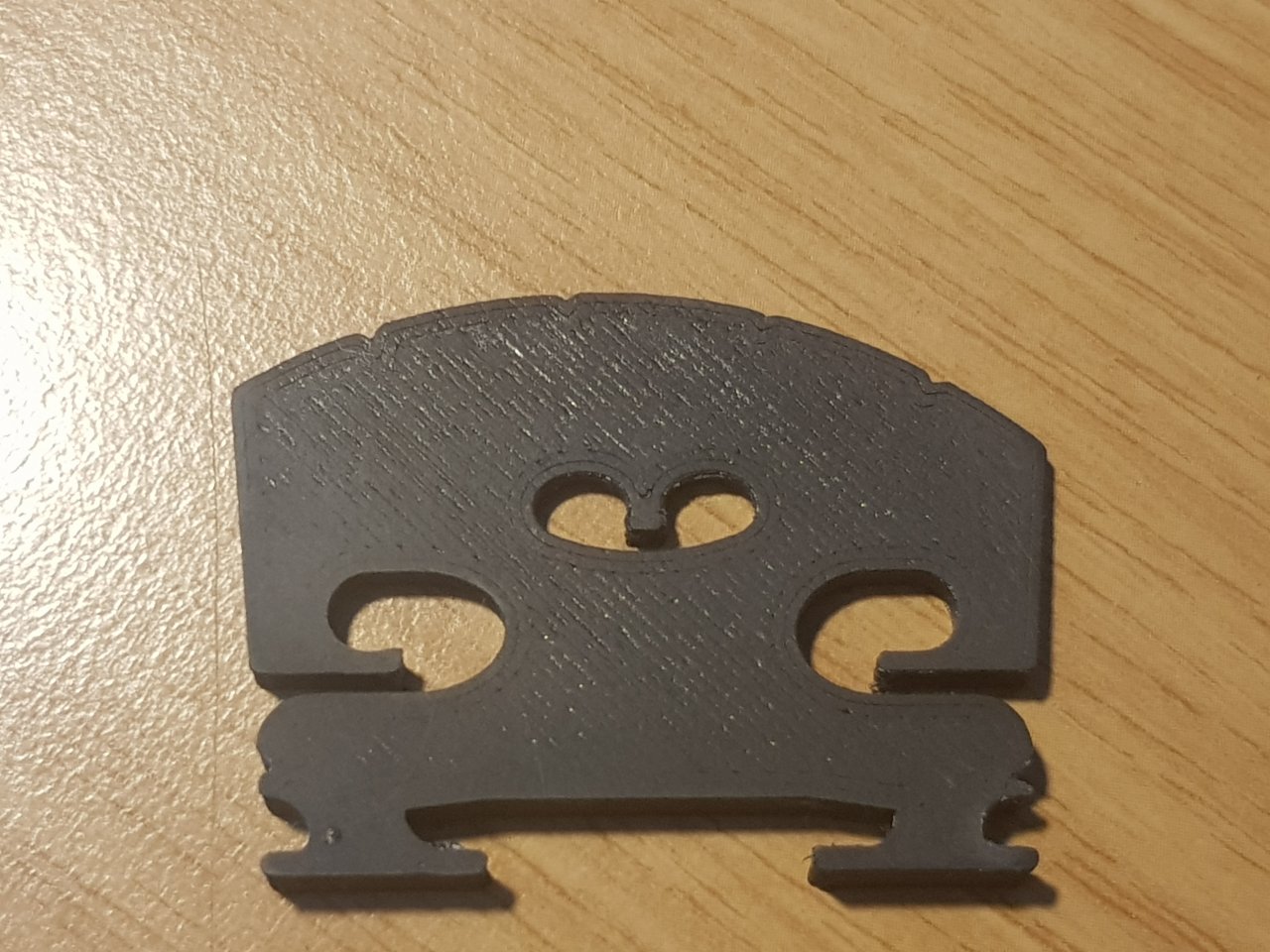

Die letzten beiden Bilder zeigen meine gedruckte Brücke und das Piezo-Element.
--- Beiträge wurden zusammengefasst ---
So einen habe ich auch noch von meiner „Versuchsreihe“.
Dieser Abnehmer ist speziell für die akustische Violine gedacht. Durch seine Platzieruung nimmt sowohl die Schwingungen der Saiten als auch den Körperschall des Korpus auf.
Ich glaube, man kann nur ausstesten, wie er sich als reiner E-Violinen-Pickup macht.

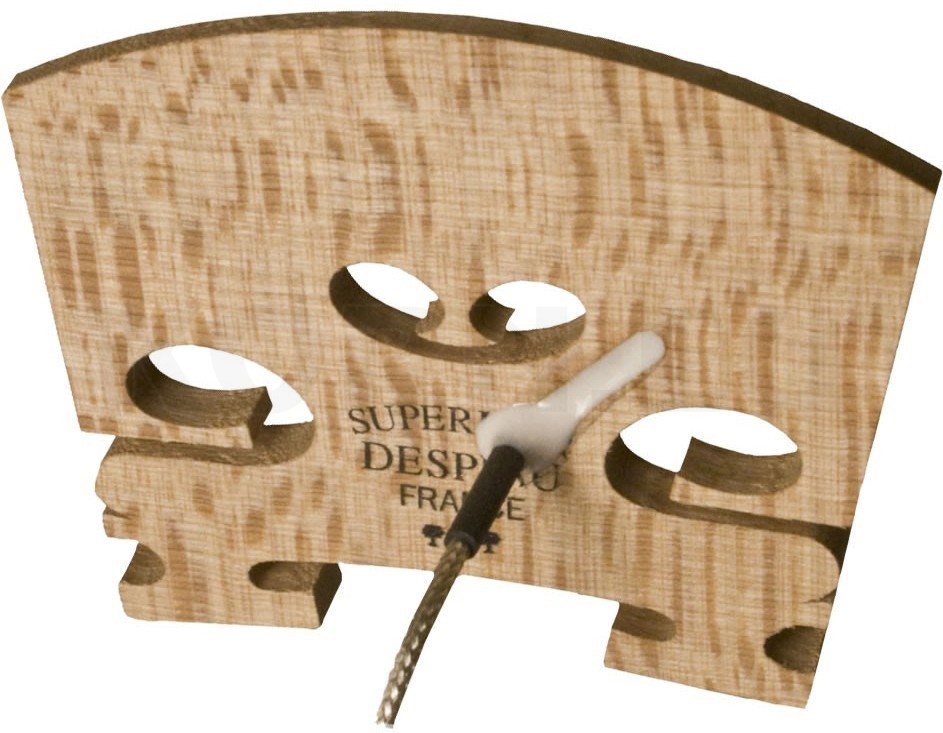

Die hatte ich auch schon im Auge. Zudem gefiel mir auch der L.R. Baggs Pickup für Violine

L.R.Baggs Violin Pickup.jpg

was jedoch erst in Fragen kommt wenn ich die korrekten Höhen ermittelt habe die benötige


Anhänge

  • 4b04f25bb5b6cdc88f75984d2ff75284--electric-cello-double-bass.jpg
    50,9 KB · Aufrufe: 224
  • 14331-illustration-of-a-violin-bridge-pv.png
    28,9 KB · Aufrufe: 219
  • 20180213_095447.jpg
    206,1 KB · Aufrufe: 123
  • 20180213_095501.jpg
    227,5 KB · Aufrufe: 121
  • Gefällt mir
Reaktionen: 1 Benutzer
N

newbie71

Registrierter Benutzer
Zuletzt hier
13.02.18
Registriert
12.02.18
Beiträge
5
Kekse
679
Hallo,

so ein paar Bilder den die sagen mehr als tausend Worte.

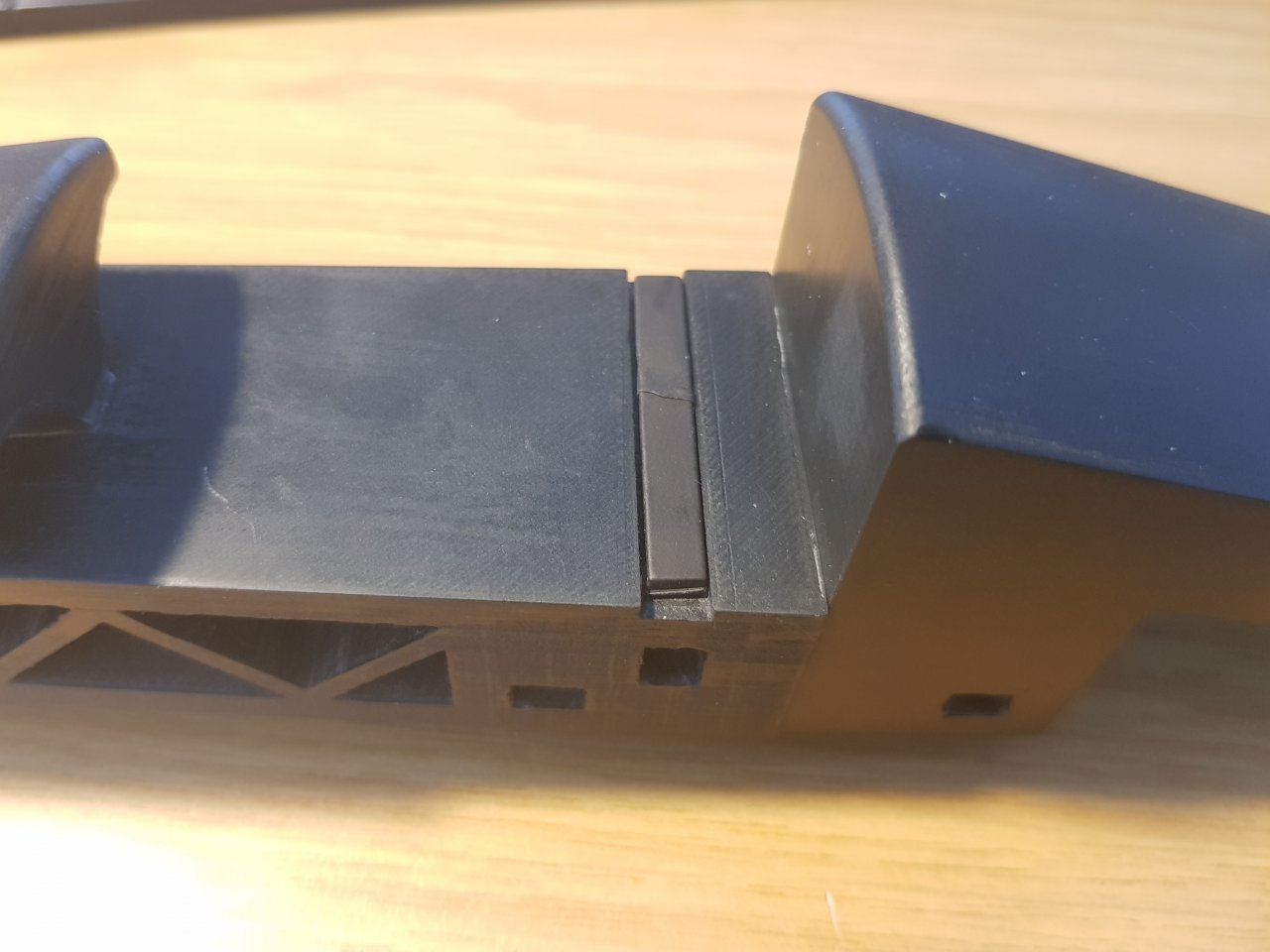

Einmal der eingelassene Piezo Pickup,


die Kabelführung durch den Korpus,

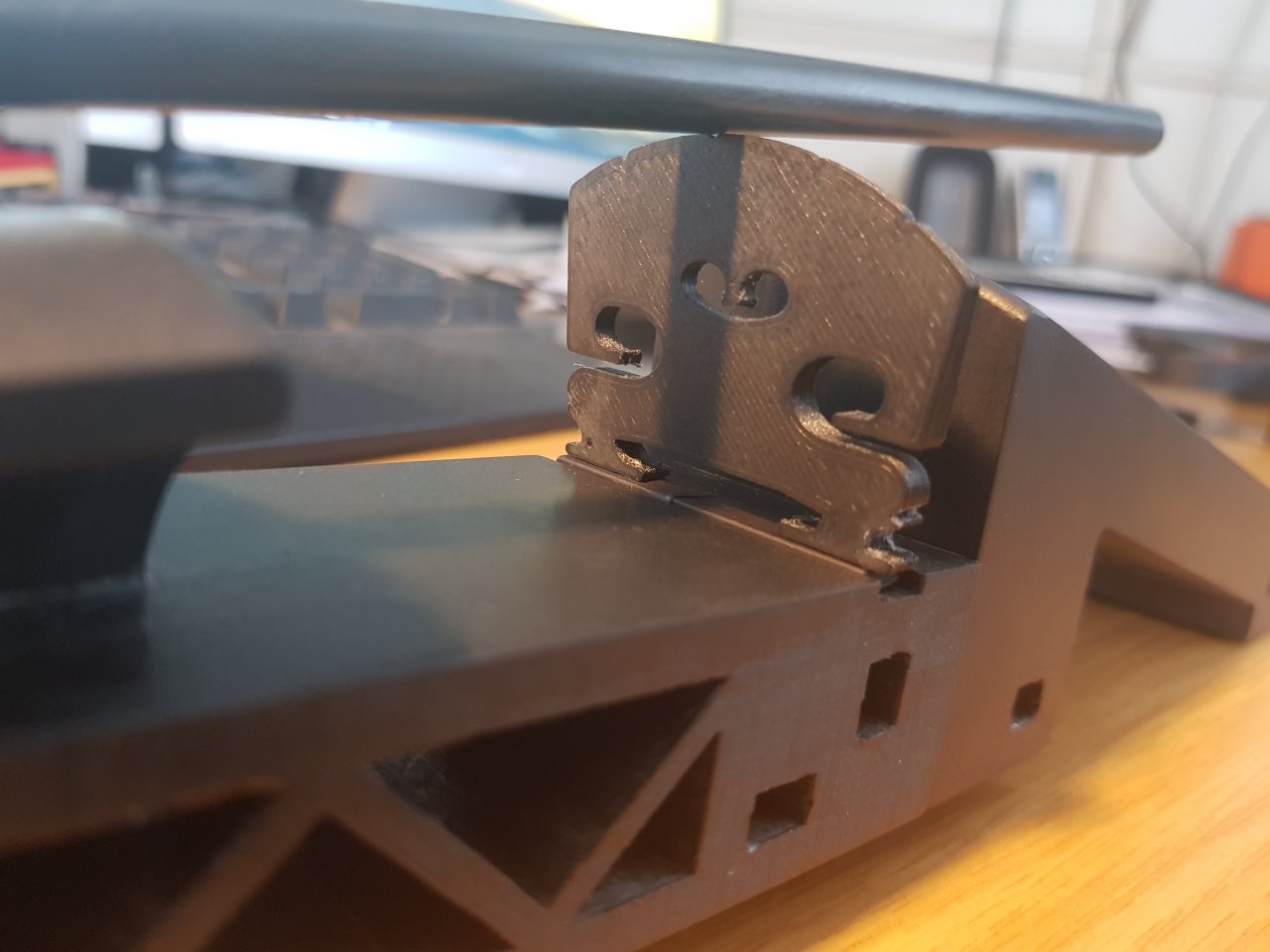

die aufgesetzte Brücke auf dem Piezo-Pickup
