Eigenbau-der "Arthicaster"

[arthi]

Noch ne andere frage, wenn die ich bundstäbe drinnen hab und mit der zange abgepetzt, stehen sie ja noch ein stückchen über. besser bündig schleifen oder feilen? Also bevor ich die fase dranmache?

http://s7.***.net/images/090802/temp/93cccgrv.jpg



[-Martin-]

...dann schau mal in die Schaltplansammlung rein !
Cadfael weist da irgendwo drauf hin, das man die Phasen eben nicht einfach nur Trennen soll, sondern gegeneinander kurzschliessen, um Störreinflüsse,wie Brummen od. ähl. zu vermeiden.

Eben. Deshalb hab ich auch nicht geschrieben, das er eine Leitung trenne soll, sondern beide Pole miteinander verbinden. Vergleich mal meinen Text mit dem ersten Bild. Genau das hab ich beschrieben.



[The Dude]

Feilen!

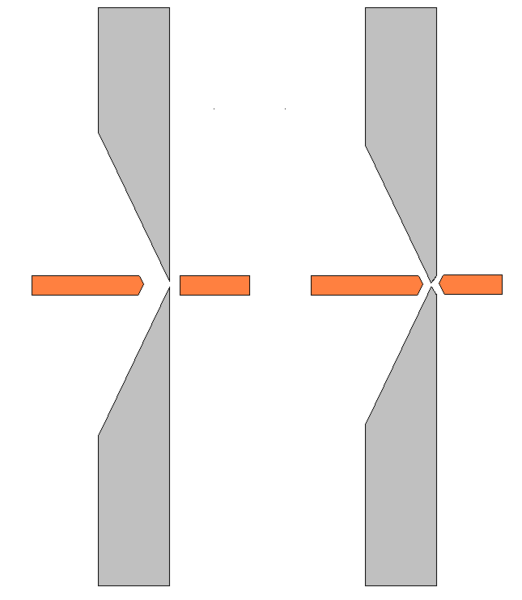

Und als Anregung für die Zukunft, denke über eine Zange ohne Wate (links) nach:

Damit lassen sich die Bundenden bündig zum Griffbrett abzwicken, was wiederum die Nacharbeit erspart.
Ich habe dazu einfach bei einer handelsüblichen Beißzange die Wate abgeschliffen.



[wilkmaen]

... also Schalter an = beide Kontakte verbunden, Schalter aus = beide Kontakte getrennt.
....

...klingt für mich irgendwie anders !!!



[-Martin-]

...klingt für mich irgendwie anders !!!

Gut ich muss wohl weiter aussholen:
Wenn du bei einem passiven Bass beide Anschlüsse der Klinken-Buchse verbindest, ist der Bass stumm.
Wenn ich mich nun selber zitiere, wirds denke ich klar:

also Schalter an = beide Kontakte verbunden, Schalter aus = beide Kontakte getrennt

Schalter an ist somit nicht gleich Bass an, sondern Bass aus. Ich dachte das wäre verständlicher.



[wilkmaen]

Das Problem ist wohl die missverständliche Ausdrucksweise. Denn diese Aussage kann man immernoch falsch interpretieren. "beide Kontakte verbunden" kann zu einen heissen, was du wohl auch meinst, "miteinander" also Kurzgeschlossen. Kann aber auch bedeuten beide "auf durchgang" verbunden. Vorallem in Verbindung mit der Aussage "beide Kontakte getrennt", Was eher darauf schliessen lässt da beide kontakte PU-seitig von den beiden Kontakten Klinken-seitig getrennt werden !!!

aber lassen wir´s damit gut sein, das ist nicht primäres Thema dieses Threds !!!



[arthi]

So der korpus nimmt langsam gestalt an..., bindings eingeklebt, pu eingelassen und halstasche gefräst.

http://s3.***.net/images/090803/temp/oqbr4eg7.jpg

http://s7.***.net/images/090803/temp/hzatcmc4.jpg



[The Dude]

Schön, schön!

Die Fräsungen hast du sauber hinbekommen, alle Achtung. Wie hast du die Ecken beim Tonabnehmer bearbeitet, vorgebohrt?
Und weil wir's weiter vorn davon hatte, wo genau hast du ihn letztendlich platziert?



[Euphemismus]

Der hat das garantiert mal eben in die CNC-Fräse gepackt und ist einen Kaffee trinken gegangen ;-)
Alle Achtung: Sieht schon ziemlich gut aus... bin gespannt wie das mit dem Griffbrett noch wird, bzw. wie letztendlich der Sound rüberkommt.
Lackierst Du das Griffbrett noch?



[arthi]

platzier tab ich das pu su ungefähr bei 30" vom sattel also um genau zu sein 1cm dahinter also bei ungefähr 30,4" oder so, am end genau so wie ich es von anfang an geplant habe und am schönsten finde. cnc fräse war zu schön aber ich glaub da würd ich länger brauchen wegen programmieren. pu fach hab ich mit bohrer und stemmeisen freigemacht und halstasche mit der oberfräse. Den hals wollte ich noch lackieren, so war der plan.



[wilkmaen]

...is veleicht ne saublöde Frage, aber wozu is eigentlich diese merkwürdige Folie gut ???
(auf den letzten beiden Fotos)
Gibts da irgendwelche geheimnisvollen Praktiken die ich nicht kenne?



[arthi]

die folie ist transparentes klebeband mit dem ich das binding zum verleimen fixiert habe.



[wilkmaen]

....ich hab ja gesacht "saublöde Frage".........
(da ham´wa uns ja ma widda ordentlich zum Deppen gemacht!)



[knuster]

Hab gerade bei meinem Bass nachgemessen, der auch Single Pickup ist. Dort liegt der Pickup bei 80,5 mm also 31,5" Mitte PU. Ich bilde mir ein das ich das damals von nem Stingray rausgemessen habe. Klingen tut er auf alle Fälle. Viel knurrrrrr...
Zu deinem Bundproblem:
Normalerweise knipst man mit einer Zange ohne Warte ab. Würde dir empfehlen für das nächste Mal eine Zurecht zu bauen
Aber ansonsten mit der Feile zum Bund egalisieren die Seiten egalisieren. Geht wunderbar.
Danach kannst du auch gleich die Fase aufbringen. Oder du baust so eine komische Konstruktion mit eingebauter Feile
Aber sieht bisher seehr gefällig aus. Die Position der Brücke sieht für mich etwas extrem aus aber das is geschmackssache solange die Mensur eingehalten ist.
Ich halte es auch für etwas gefährlich die Brücke schon einzufräsen bevor der Hals an Ort und Stelle ist. Soo viel Einstellmöglichkeit haben Brücken gemeinhin nicht.
Aber genug gemeckert. Sieht super aus bisher. Mein ausdrückliches Lob



[arthi]

http://s8.***.net/images/090817/temp/9lx8h5pd.jpg

http://s12b.***.net/images/090817/temp/h2kvrerb.jpg



[wilkmaen]

Hab gerade bei meinem Bass nachgemessen, der auch Single Pickup ist. Dort liegt der Pickup bei 80,5 mm also 31,5" Mitte PU. Ich bilde mir ein das ich das damals von nem Stingray rausgemessen habe. Klingen tut er auf alle Fälle. Viel knurrrrrr...

sorry....
StingRay kann das nicht gewesen sein. Hab grad selber nochmal ´n Zöller drangehalten, bei meinem alten MusicMan is es 77,5 , und beim etwas neueren Ernie sogar nur 77 (PU Mitte). Würde zumindest beim alten auch fast nicht mehr passen, wegen der grossen Grundplatte der Brücke. Beim Jazz-Bass (Steg-PU), da würd´s in etwa hinnkommen.



[arthi]

Fertig, hier mal ein fotos bin gespannt ob meine neue liebe euch gefällt...

http://s4.***.net/images/090821/temp/ukpcd2x9.jpg

http://s5.***.net/images/090821/temp/qym7xms9.jpg

http://s2.***.net/images/090821/temp/8rxs4xle.jpg

http://s4.***.net/images/090821/temp/2tiiaw56.jpg



[-Martin-]

Sehr geiles Teil, ich träum ja immer noch von nem G&L ASAT..

Verarbeitung sieht auch ordentlich aus, nur das Binding ist etwas rötlich, oder sieht das nur auf den Bildern so aus?



[arthi]

ja, mit dem binding hab ich mir selber kein gefallen getan,da problem war folgendes, ich hatte beize und binding zusammen getesten auch ein angeschliffenes stück und da konnt man die beize einfach wieder abwischen, naja jat dann net so ganz geklappt, und wenn ich zuviel am bindinng rumschleife schleif ich auch wieder die beize ab und muss nochmal drüberbeizen, was zu folge hat das die ganze geschichte immer dunkler wird, ausserdem is nachem beizen wieder beider aufm binding, und zum abgleben war ich irgendwie weiss net zufaul vielleicht, find ich aber nicht soschlimm diesen rot stich im binding, soll ja auch ein bisschen punkrock sein....



[Butters]

wow wunderschön! die tele form mag ich sehr!

gibts auch soundbeispiele?
