Fender Classic Player '60 Strat - Tremolohebel

[Reinhardt]

Nein, diese 11,2mm beziehen sich auf US-Vintage, Custom, Relic, was auch immer alt und gediegen bei US-Fendern
mit 56mm String Spacing.
5x11,2mm=56mm String-Spacing.



[kumpfi01]

Ich versuch's jetzt mal mit dem USA-Hebel und schreib euch dann ob er gepasst hat
Dankeschön jedenfalls für euren Input!



[Benson]

und jetzt kommts:
meine Saitenraiter haben 10mm -> spricht für MEX
Spacing ist 56mm -> spricht für USA

es ist zum Mäusemelken...

Die Maße der Saitenraiter oder des Stringspacings sind für den Tremoloarm nicht so relevant. Es kommt nur auf das Innengewinde es Tremoloblocks an. Hier habe ich bei meiner CP60s den Block gegen einen Stahlblock getauscht, der auch auf die Classic Vibe Strats passt, d.h. die Trem-Arme dieser beiden Serien haben das gleiche Gewinde.

http://www.callahamguitars.com/blocks.htm
Wenn du auf dieser Website etwas über die Mitte scrollst, zu den Classic Playern, siehst du, dass diese einen metrischen Arm haben.
Meinen Arm habe ich vermessen, und das Ergebnis ist: M5 Gewinde! Du kannst meine Messung verifizieren, wenn du (vorsichtig!) eine M5-Schraube in deinen Block einzudrehen versuchst. Sollte funktionieren.

D.h. es passen:
https://www.thomann.de/at/fender_tremoloarm_standard_strat.htm
https://www.thomann.de/de/fender_tremoloarm_f_sq_classic_vib.htm

Alle anderen von Fender/Squier passen nicht! Die Fender-USA haben ein zölliges 10/32"-Gewinde, der Standard Squier-Hebel ein M6.
--- Beiträge wurden zusammengefasst ---

Ich versuch's jetzt mal mit dem USA-Hebel und schreib euch dann ob er gepasst hat
Dankeschön jedenfalls für euren Input!

NEIN! HALT! TU's nicht!^^



[Reinhardt]

Jo, zwar korrekt recherchiert und gemessen, aber jetzt dürfte die Verwirrung ihren Höhepunkt erreicht haben.
M5, M6, und zöllig 10/32"

Ich darf mal raten:
MIM Classic-Player 60=M5-Gewinde
Senchay's MIM Classic-Player 60=M5-Gewinde?



[stoffl.s]

@kumpfi01, ich glaub du musst einfach probieren - das mit dem tremolo und den vielen verschiedenen massen ist in meinen Augen wirklich ein großer Schwachpunkt von Fender. Hast du evtl. einen Musikladen in der Nähe, wo du mit der Gitarre hinlatschen kannst und probieren, welcher Hebel passt?



[Eylhardt]

Jo, zwar korrekt recherchiert und gemessen, aber jetzt dürfte die Verwirrung ihren Höhepunkt erreicht haben.
M5, M6, und zöllig 10/32"

Ja mei, der Leo hat auch immer genommen, was grad' rumlag. Anders kann ich mir die Jazzmaster-Brücke nicht erklären...



[Benson]

Jo, zwar korrekt recherchiert und gemessen, aber jetzt dürfte die Verwirrung ihren Höhepunkt erreicht haben.
M5, M6, und zöllig 10/32"

Ich darf mal raten:
MIM Classic-Player 60=M5-Gewinde
Senchay's MIM Classic-Player 60=M5-Gewinde?

Wieso Verwirrung, ich habe mich doch recht klar ausdgedrückt und die beiden passenden Hebel aus dem thomann-Sortiment verlinkt.
Classic Player 60s, CV = M5
Senchay hat keine Player sondern eine "Classic 60s", die laut Callaham ein 10/32"-Gewinde hat.

Generell lässt sich wohl sagen:
USA = 10/32"
Mex = M5 oder 10/32"
Squier = M5 oder M6

Die unklaren "oder"-Fälle müssen halt durch Recherche oder Selbstversuch mit einer M5-Schraube geklärt werden, so schlimm ist das nicht.



[Reinhardt]

Ah, so Classic 60's, Classic Player 60's.

Jetzt ists Klar!



[kumpfi01]

D.h. es passen:
https://www.thomann.de/de/fender_tremoloarm_f_sq_classic_vib.htm

Dankeschön, Benson!! Dann nehm ich den Squier. Der ist außerdem um die Hälfte billiger, als der USA und hat schon standardmäßig eine cremefarbene Kappe drauf



[Reinhardt]

Wenn er denn M5 ist.

@Senchay Ich denke Benson's Recherchen und Messungen können wir so in die Tabelle aufnehmen.
Genauer wird's nicht



[Benson]

Dankeschön, Benson!! Dann nehm ich den Squier. Der ist außerdem um die Hälfte billiger, als der USA und hat schon standardmäßig eine cremefarbene Kappe drauf

Gut, dass du es noch rechtzeitig gesehen hast! Ja, Creme ist wohl besser als weiß, aber dieses Mint-pastellige wie beim Originalhebel passend zum Pickguard ist es auch nicht. Den Tip kann man ja auch immer noch tauschen...

@Reinhardt danke fürs Gebäck! Der Squier Classic Vibe Hebel müsste passen, weil ich einen Block, der für die CVs gedacht ist, bei mir eingebaut habe, und mein CP-Hebel da reinpasst.



[Dr Dulle]

Nein, war ein Schraibfehler, den ich in einem folgenden Beitrag glaube korrigiert habe.
Sollte 11,2mm heißen.

Ach wat du bist der Tim Taylor des E Gitarren Forums .... mehr Power



[Reinhardt]

Jo, die Serie habe ich immer ganz gerne gesehen zur Unterhaltung
Tool Time (Taylor Tools) richtig?

Er hat aber keine eigenen Fehler zugegeben.
lg



[Senchay]

Edit: ich sehe gerade Benson hatte genau den umgekehrten Fall wie ich, somit kannst du das folgende vermutlich ignorieren, ich lass es mal dennoch stehen damit andere wissen worauf sie achten müssen.

Der Squier Classic Vibe Hebel müsste passen, weil ich einen Block, der für die CVs gedacht ist, bei mir eingebaut habe, und mein CP-Hebel da reinpasst.

Die Squire CV passen wohl wirklich auf die Classic Player, ja. Fiel mir gerade ein das ich das damalas bei der ebay Auktion wo ich meinen HIG Stahlblock gekauft habe gelesen hatte. Dieser Stahlblock ist sowohl für Custom Vibes als auch für Classic Players gedacht. Also muss der Arm passen, wie es Benson gesagt hat. Allerdings denke ich mich dran zu erinnern was über folgendes Problem gelesen zu haben in den Kommentaren damals.

Der Winkel und Gewindelänge könnten sich unterscheiden bei deinem Hebel den du nun kaufen möchtest. Es gibt Hebel die haben eine andere Biegung, weil es Blöcke gibt die die Bohrung in einem WInkel angelegt haben. Um da den Ausgleich zu bekommen sollte man schon den WInkel beachten den die Bohrung des Blocks hat und dann mal schauen was das bewirken könnte wenn du einen unterschiedlich gebogenen Hebel einbaust.

Kann natürlich sein das diese Bohrung bei beiden Modellen gleich ist aber das kann wohl wieder keiner sagen.

Ich poste gleich Bilder von dem was ich meine. Der Squire-Hebel hat eine andere Biegung als der Fender Hebel, wenn ich diesen in meine Fender einbauen würde wäre der Hebel in einem völlig falschen Winkel und hätte ein ziemlich anderen Schwerpunkt usw.
--- Beiträge wurden zusammengefasst ---

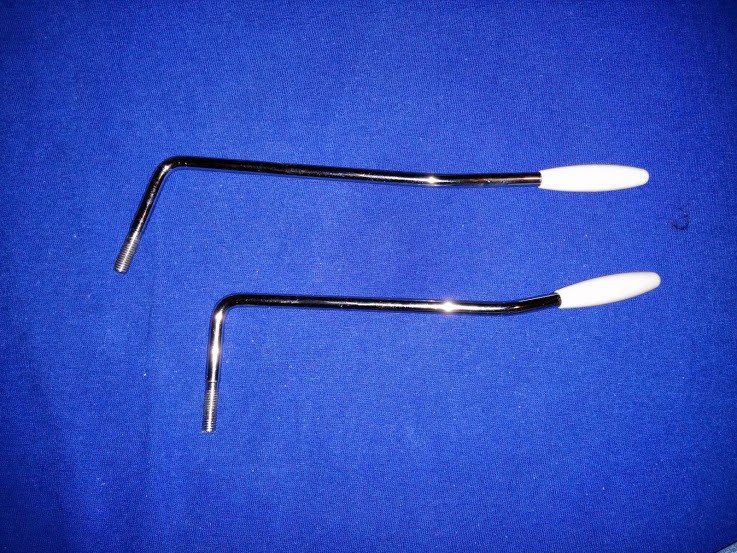

Hier sieht man was ich meine. Dieser Winkel alleine macht schon viel aus. hat man nun in seinem Block die Bohrung auch noch in diesen Winkel hat man einen Hebel der im 50 Grad Winkel nach oben steht.



[Reinhardt]

eregiert sozusagen!



Prust!

Ein Schraubstock (von Taylor Toolz) sollte Abhilfe schaffen.



[Senchay]

Und hier eine Kinderzeichnung von dem Seitenquerschnitt mit Bohrung 2 verschiedener Blöcke.



[Reinhardt]

Wie gesagt, ist ganz leicht mit jedem Schraubstock in Form zu biegen.

Ich hab aber schon Leute erlebt, die das so mit den Händen können.



[Senchay]

Ich kenn auch welche die ihn abgerissen haben nur durch rein schrauben. Die US Teile kann man biegen aber die Guss Dinger (oder was immer das ist) eher weniger. Gibt auch einige Bewertungen (nicht speziell bei dem bestellten Arm) wo den Leuten der Arm abgerissen ist alleine durch tremolieren oder zu fest reinschrauben, da wäre ich eher vorsichtig.

https://www.musiker-board.de/threads/tremolohebel-gebrochen.552001/

http://www.guitarworld.de/forum/vibratohebel-biegen-t10832.html

Bin aber zuversichtlich das TE den richtigen bestellt hat nachdem Benson den gleichen Fall hat und es da passt.



[Reinhardt]

Ich weiß nicht, welche Grob-Motoriker da unterwegs waren.
Für mich hat eine Gitarre von vorne bis hinten immer mit Feinmotorik zu tun.
Erst recht beim Spielen, bzw. Musizieren.

Nun geh doch mal in den Keller.
Und suche den Schraubstock.
lg

Edit: In meiner über 40-jährigen E-Gitarren Erfahrung ist mir noch nie ein Hebel abgebrochen, oder Gewinde vernudelt.

Und ich bin relativ kräftig gebaut. 80kg Bankdrücken!



[Reinhardt]

@Senchay und?
Hast Du jetzt nach dem 3. Aufruf endlich die Strat-Tabelle editiert?

Wenn Du sie freigibts, mache ich das selber.

Grummel, grummel...
