Frank Zappa's BabySnakes SG Replica

von hansg, 06.01.19.

Sponsored by
pedaltrain
  1. 25or6to4

    25or6to4 Registrierter Benutzer

    Im Board seit:
    18.08.17
    Beiträge:
    335
    Zustimmungen:
    487
    Kekse:
    3.546
    Erstellt: 17.01.19   #21
    gefällt mir nicht mehr 1 Person(en) gefällt das
  2. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 18.01.19   #22
    Ja, schon, aber hier empfiehlt es sich die Teile vor dem Kauf genau anzusehen.
    Unter der alten Lackschicht befindet sich oft wirklich schoenes Holz.
    Aber es gibt auch viele Rahmen die vom Holz her gar nicht schoen, bzw. ungeeignet sind.
    Und es sind auch immer Bohrungen fuer die Beschlaege und Nagelloecher vorhanden
    die u.U recht unguenstig liegen.

    Vor ca 10 Jahren waren solche Fensterrahmen noch in grosser Menge zu finden.
    Inzwischen findet man brauchbare Teile eher selten.

  3. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 19.01.19   #23

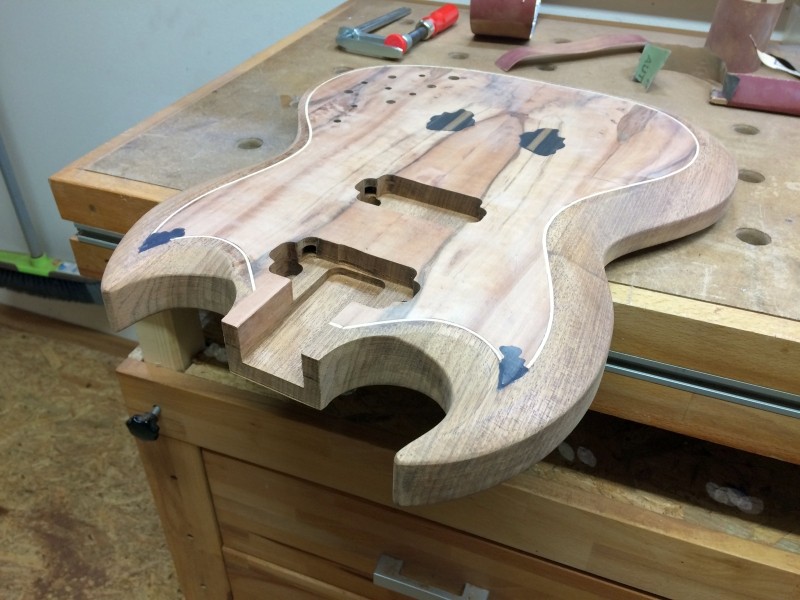

    Die Halstasche und die Pickup Fräsungen wurden vorab schon durchgeführt.
    Da hatte ich noch kein Bild davon gepostet.

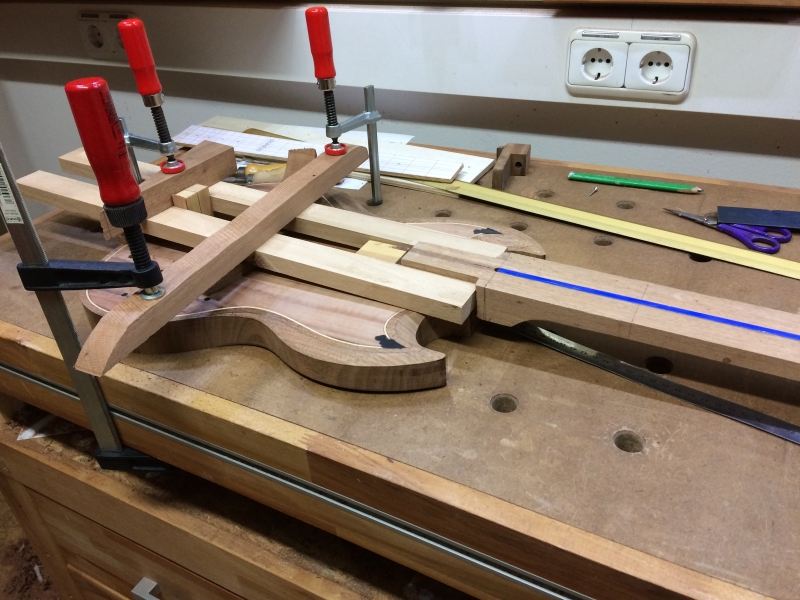

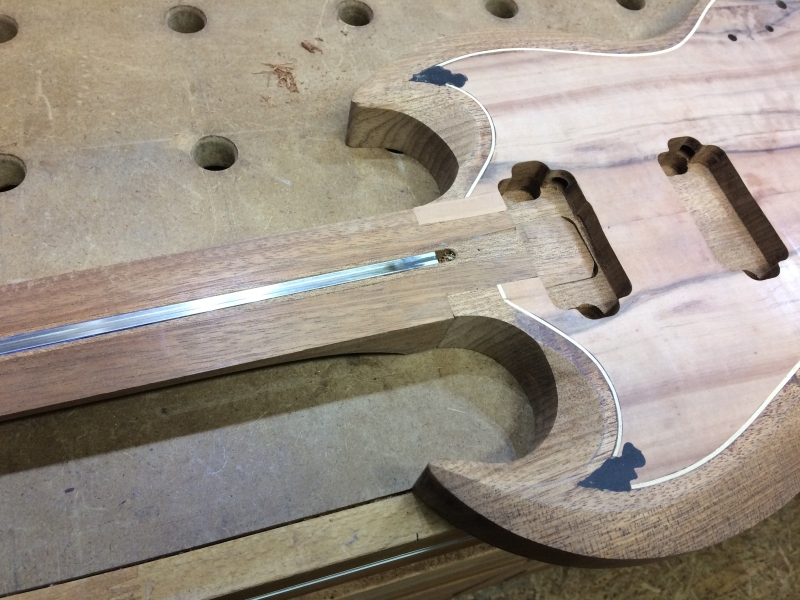

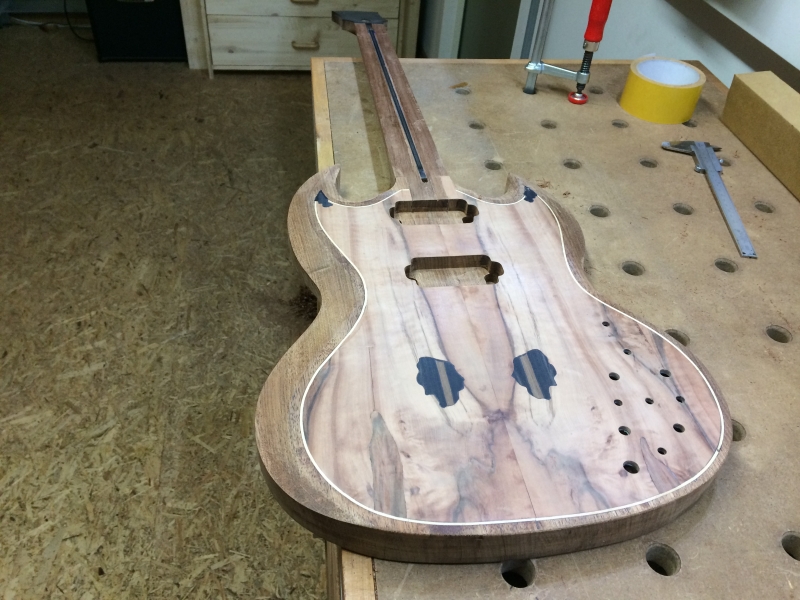

    Dann wurde der Korpus Hals Übergang angepasst und
    mit dem Griffbrett begonnen.

    Babysnakes_SG_52.jpg Babysnakes_SG_109.jpg Babysnakes_SG_108.jpg

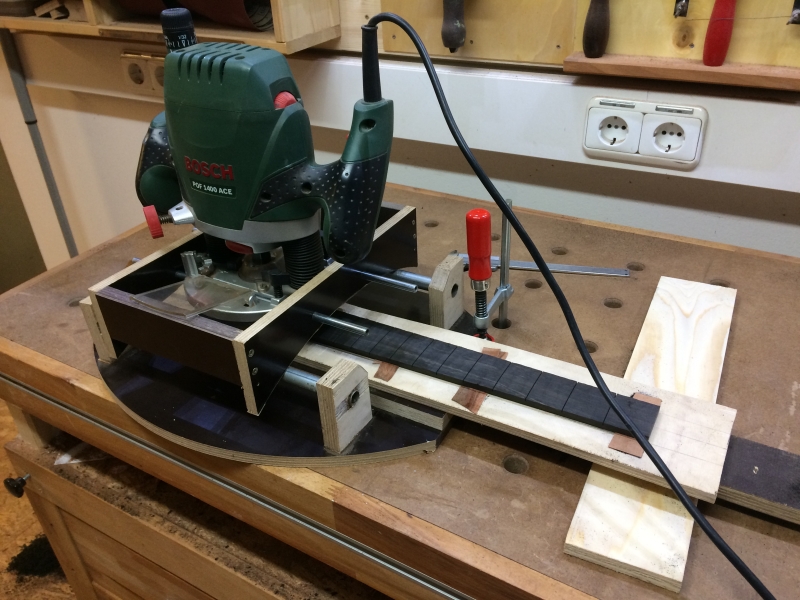

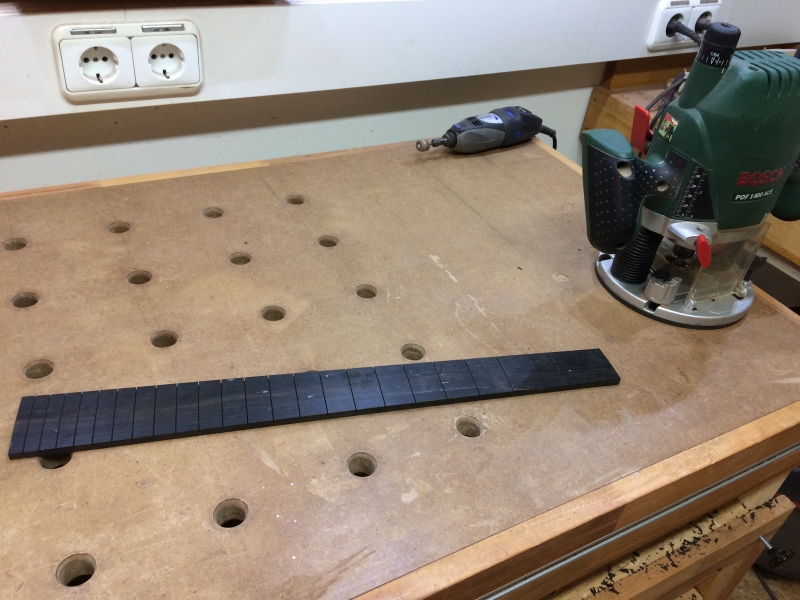

    Für das Griffbrett kommt ein vorgeschlitztes mit Fender Mensur zum Einsatz.


    Das erhält einen 12er Radius.


    gefällt mir nicht mehr 4 Person(en) gefällt das
  4. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 23.01.19   #24

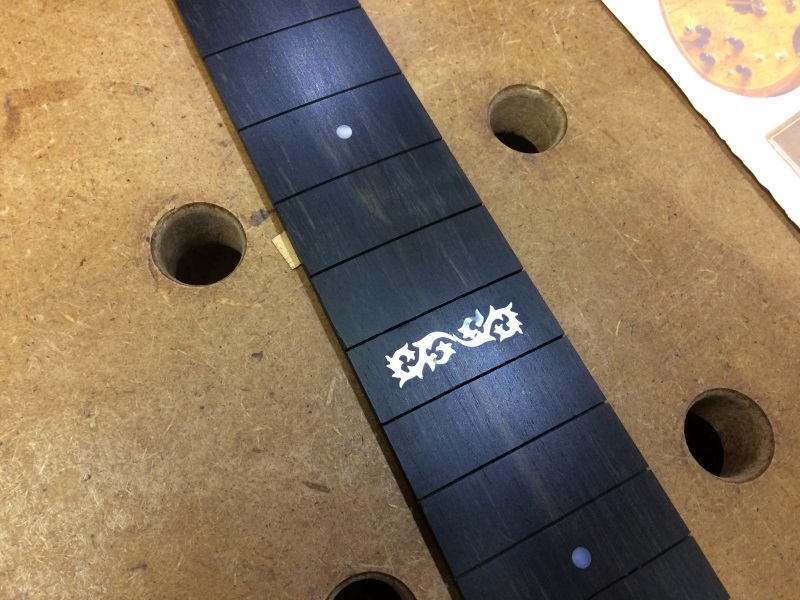

    Die Inlays bestehen bei dieser Gitarre aus 4mm Dots,
    einem Stern - Inlay am 5 Bund,

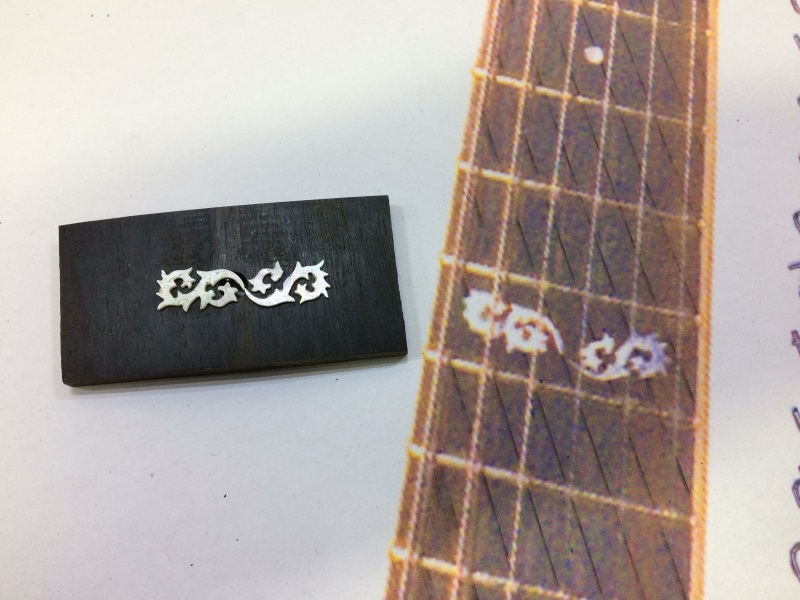

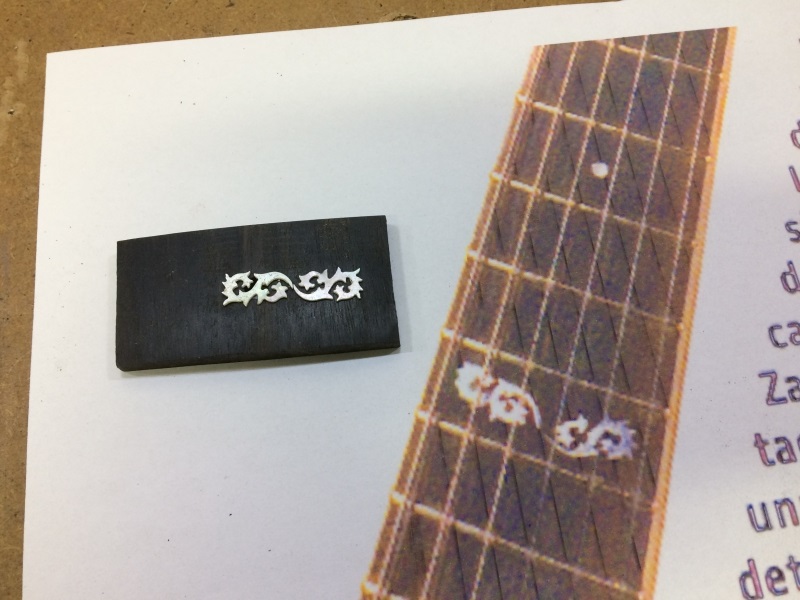

    und zwei Inlays am 12en die ein wenig an Seepferdchen erinnern.

    Die Dots und der Stern sind eigentlich überall zu bekommen.
    Bei den Seepferdchen musste ich etwas länger suchen, hab aber dann doch noch
    einenm Shop gefunden der welche hatte.


    Bei der originalen Gitarre ist am rechten Seepferdchen ein Stück abgetrennt, und etwas versetzt eingelegt.
    Wahrscheinlich ist hier dem Künstler das Stück abgebrochen, und hat sich beim Einkleben verschoben.

    Also hab ich das Teil auch abgebrochen, und etwas versetzt eingeklebt.

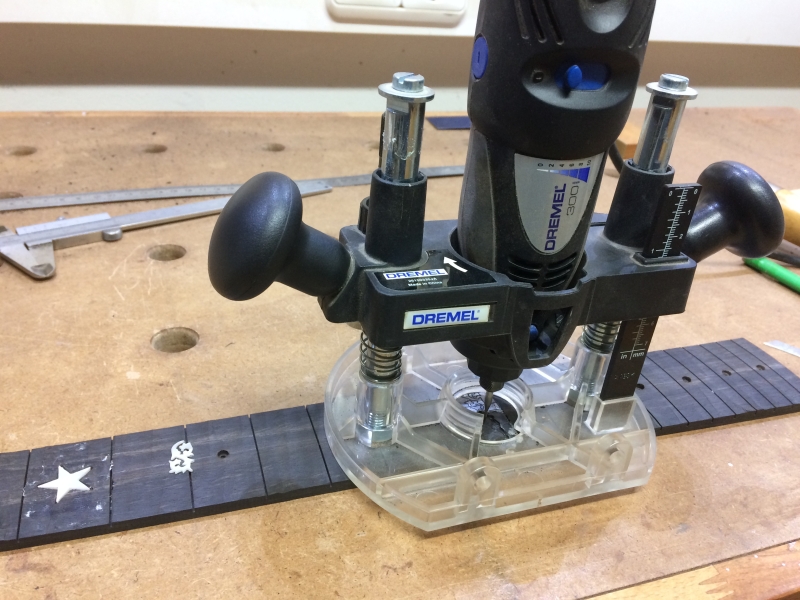

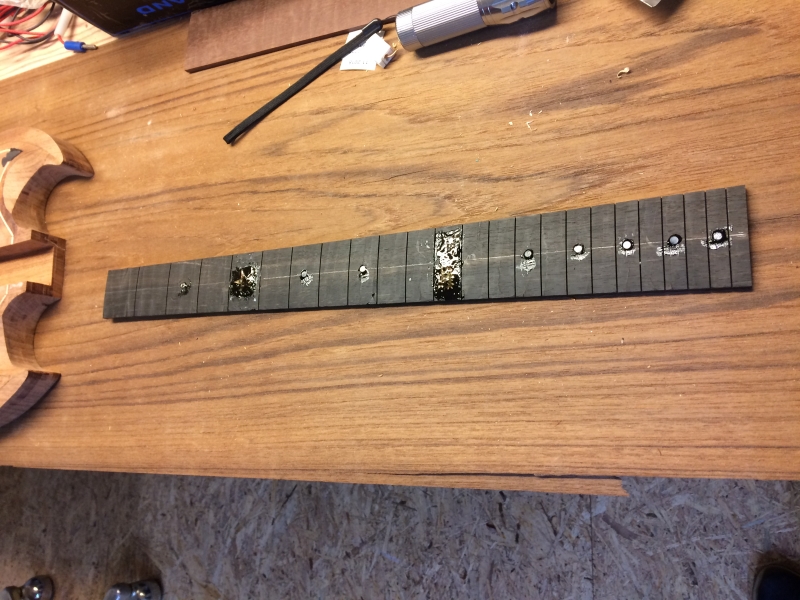

    Die Öffnungen für die Inlays wurden mit dem Dremel herausgefräst, und mit Epoxy
    (geschwärzt mit Schleifstaub) eingeklebt.

    Babysnakes_SG_63.jpg Babysnakes_SG_64.jpg

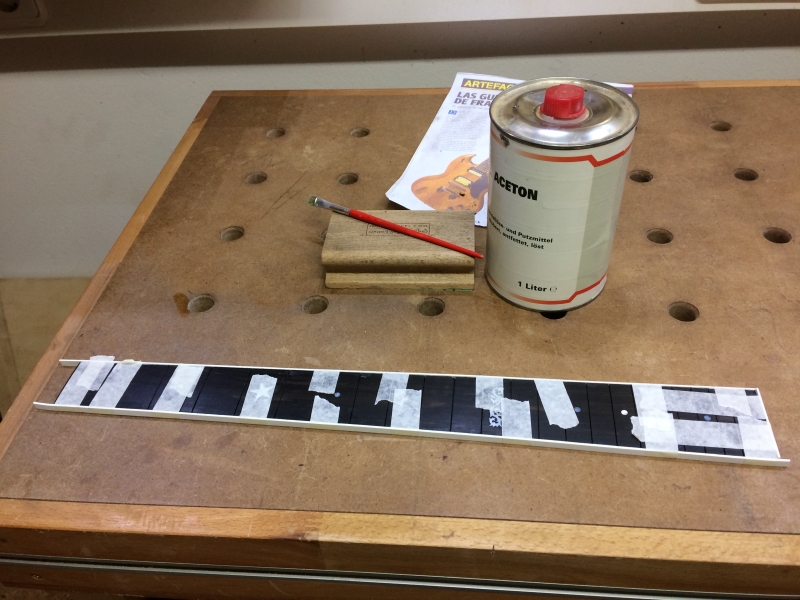

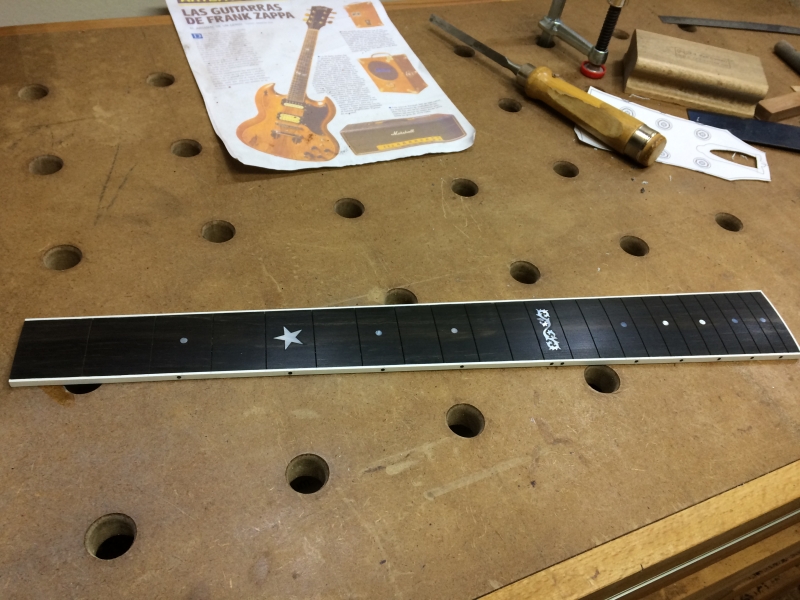

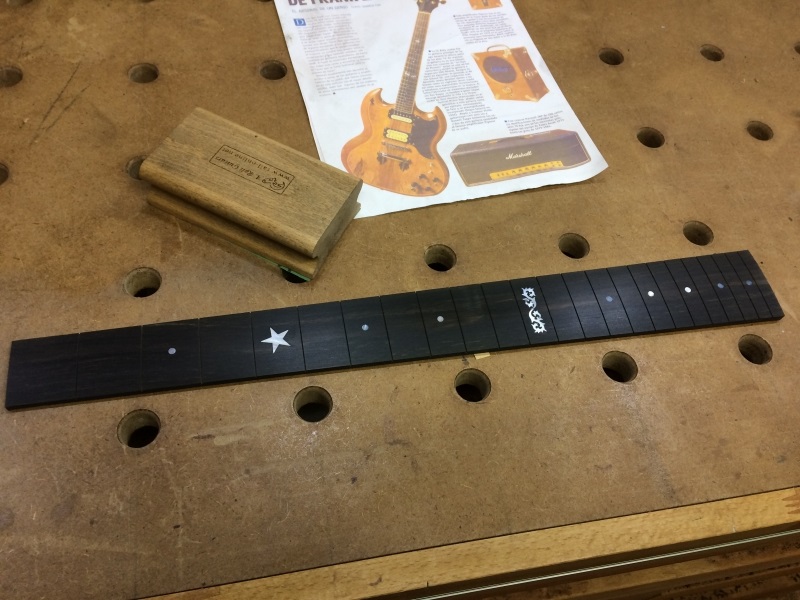

    Dann wurde das GB nochmal abgeschliffen, und das Binding angeklebt.

    Babysnakes_SG_67.jpg Babysnakes_SG_68.jpg Babysnakes_SG_69.jpg Babysnakes_SG_70.jpg

    gefällt mir nicht mehr 12 Person(en) gefällt das
  5. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 26.01.19   #25

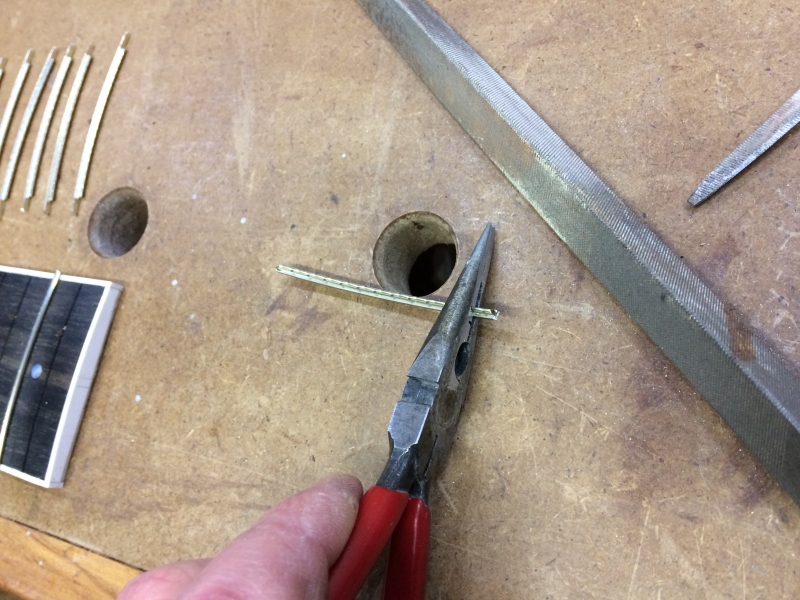

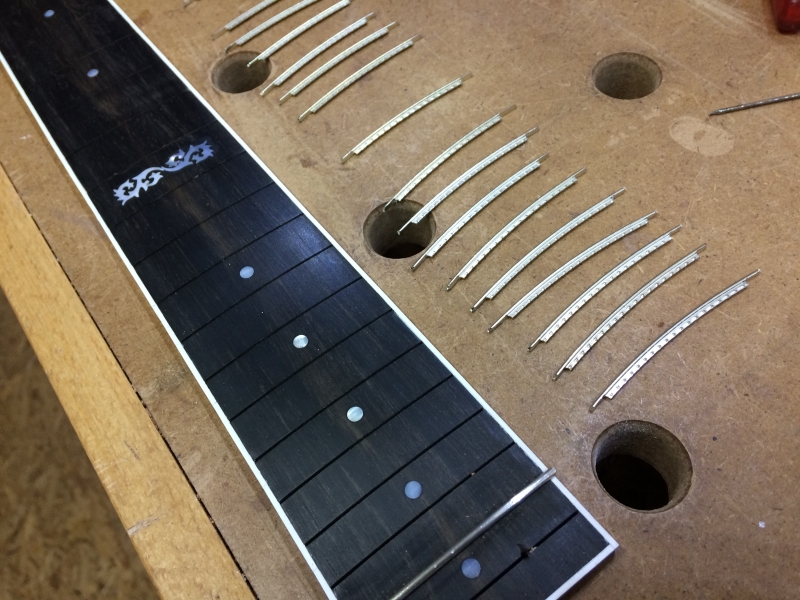

    Dann gehts ans Bundieren.


    An den Bundenden muss noch ein wenig von Tang entfernt werden.
    Hierfür verwende ich eine billige Baumarktzange in die ich mit der Pucksäge
    einen Schltz eingeschnitten habe.
    Gegenüber von Schlitz ist noch eine kleine Kerbe eingefeilt.
    Damit wird der Bunddraht festgehalten, und der Tang abgefeilt.
    Das geht recht schnell und Problemlos.

    Babysnakes_SG_104.jpg Babysnakes_SG_105.jpg

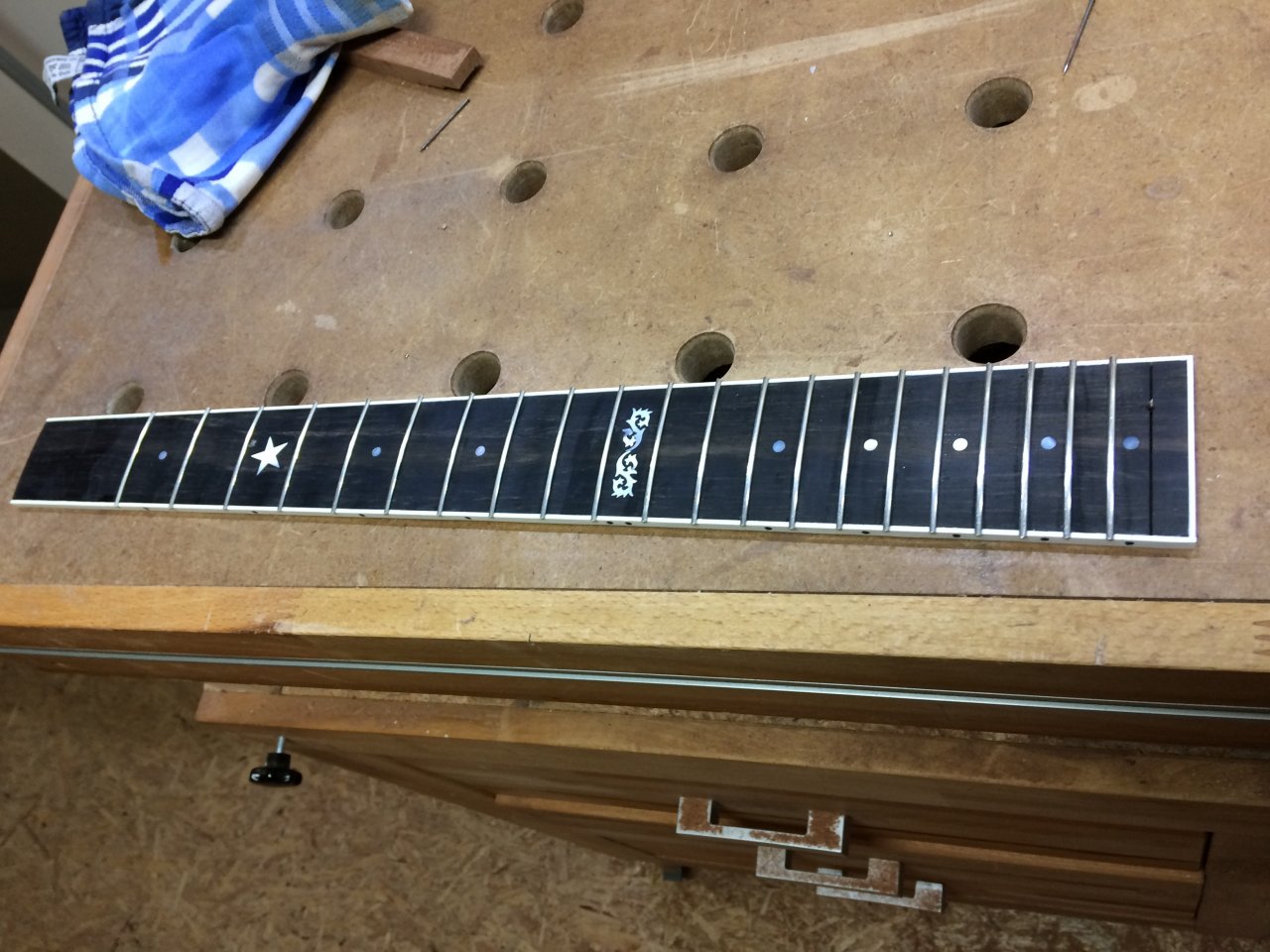

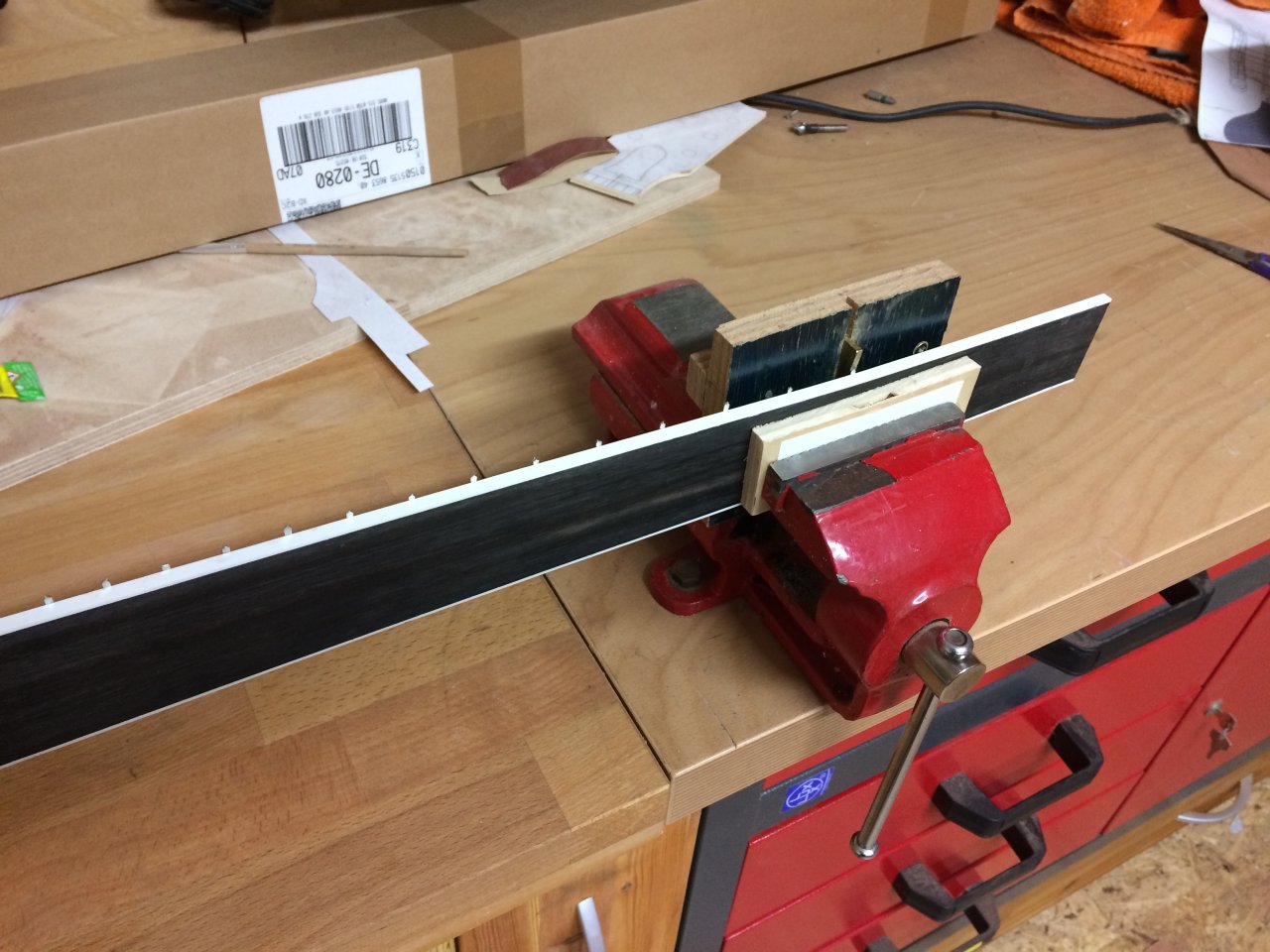

    Eingepresst werden die Bünde dann mit einer
    Messing Pressbeilage am Schraubstock.

    IMG_1459.JPG IMG_1461.JPG

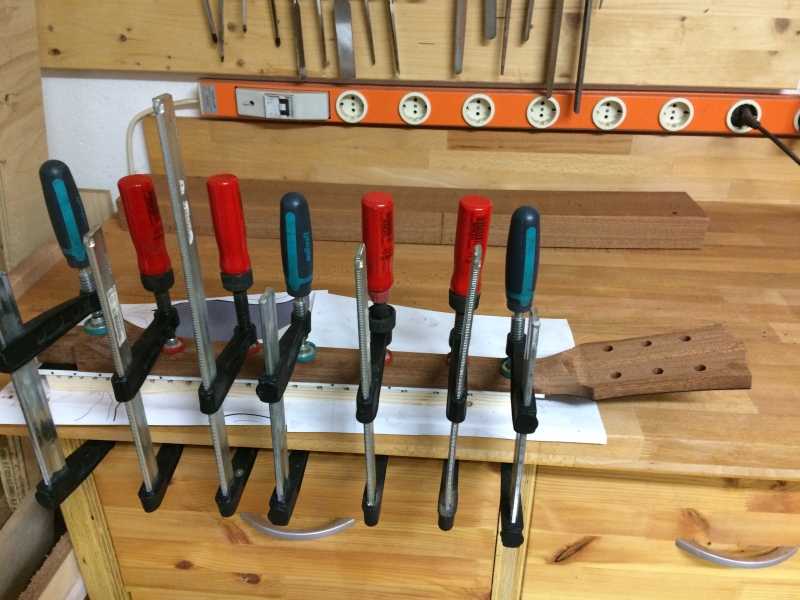

    Dann wurde das Griffbrett noch verleimt.


    gefällt mir nicht mehr 10 Person(en) gefällt das
  6. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 28.01.19   #26
    Besten Dank für die vielen Likes.

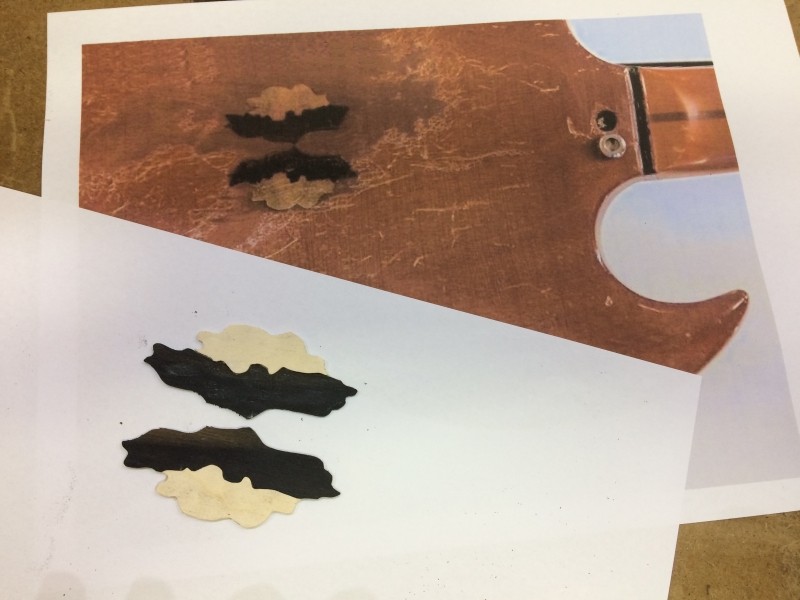

    Für die Rückseite des Bodys werden auch noch zwei Inlays / Intarsien benötigt.
    Die habe ich aus Ahorn und Ebenholz Reststücken angefertigt.
    Keine Ahnung was das darstellen soll,
    aber es ähnelt irgendwie einer Fledermaus vor einer Wolke.

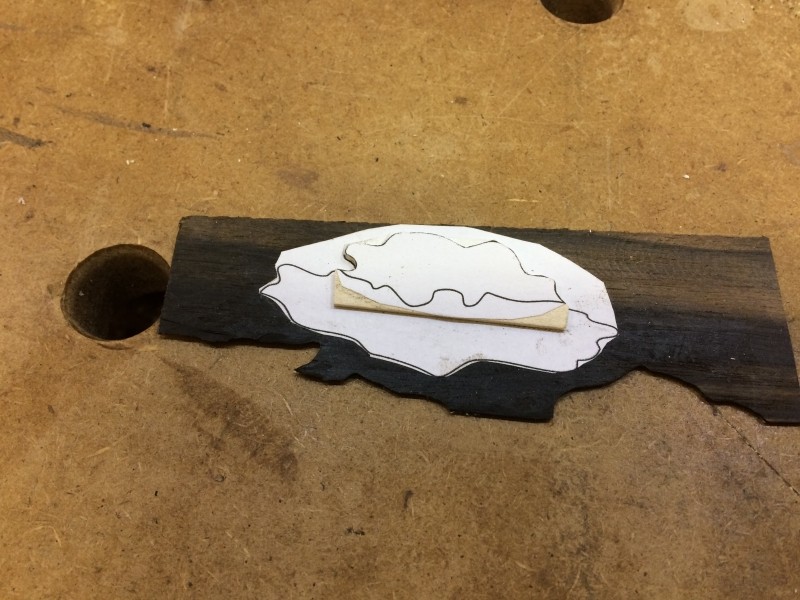

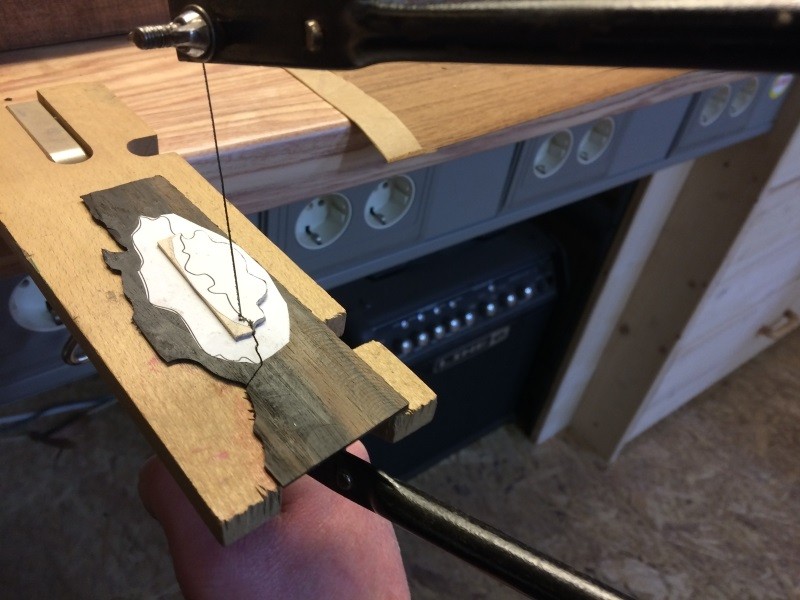

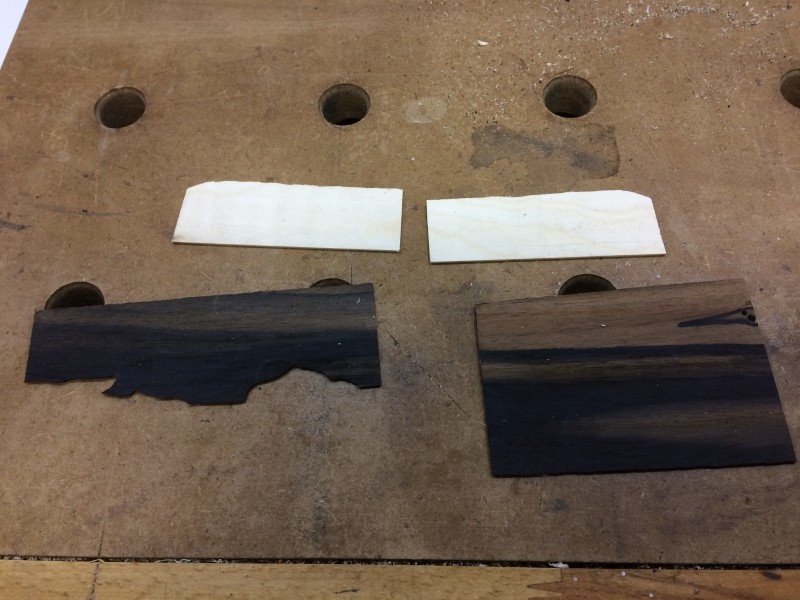

    Hierfür habe ich einfach die Ahorn und Ebenholzreste auf eine Dicke von 1 mm abgefräst,
    und die Teile übereinander geklebt.
    Babysnakes_SG_113.jpg Babysnakes_SG_114.jpg

    Da das Ahorn und das Ebenholz gemeinsam geschnitten wurden passen die Teile auch genau zueinander.

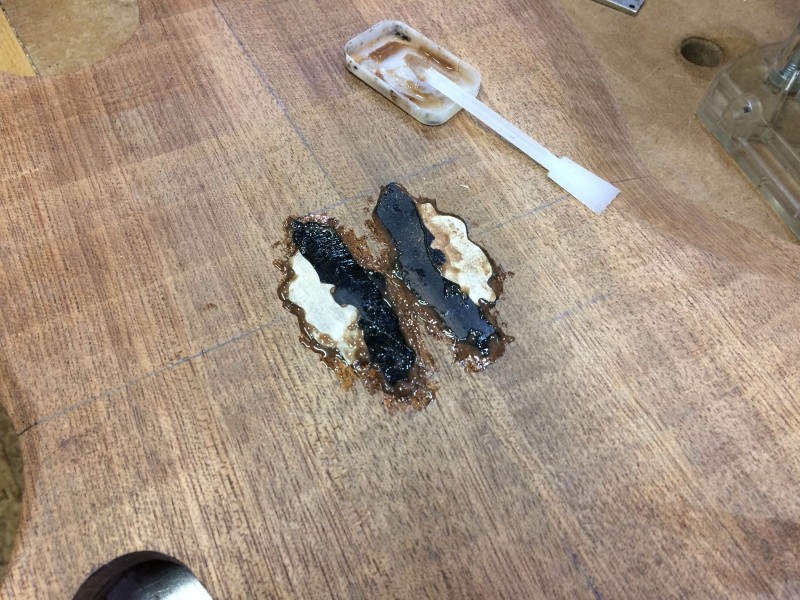

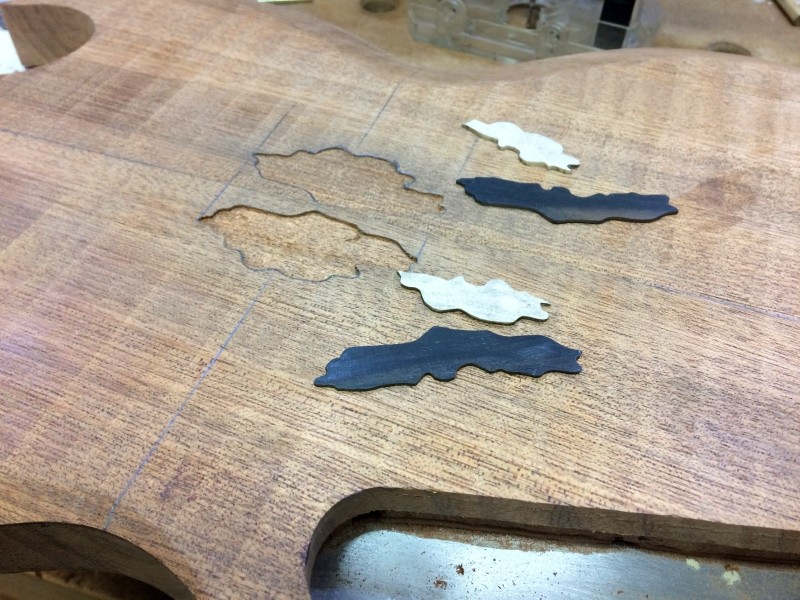

    Dann wurden noch die Öffnungen für die Inlays herausgedremelt und die Teile eingeklebt.

    Babysnakes_SG_117.jpg Babysnakes_SG_118.jpg

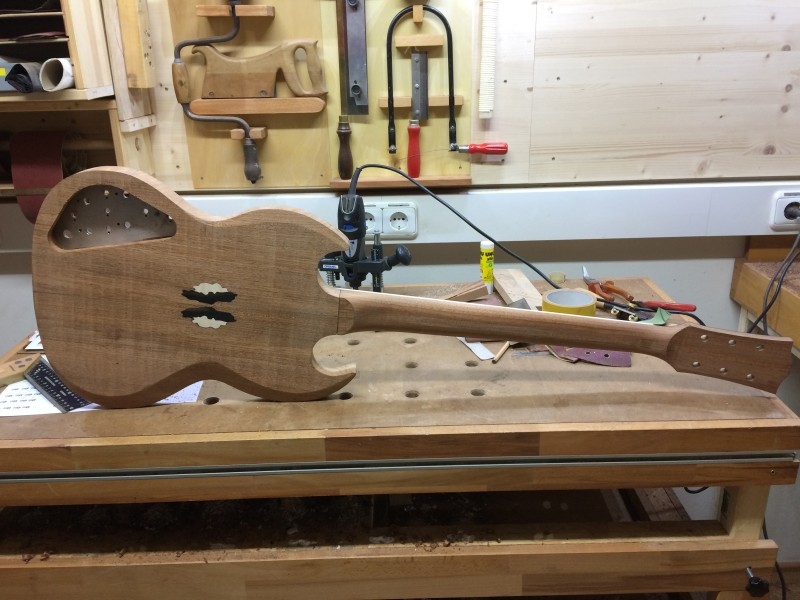

    Dann hab ich einfach mal den Hals und den Korpus zsammengesteckt um zu sehen wie die Inlays
    auf der Rückseite wirken.
    Das gefällt mir an sich recht gut, aber mehr dürfte es auch gar nicht sein.



    gefällt mir nicht mehr 10 Person(en) gefällt das
  7. FerdinandB

    FerdinandB Registrierter Benutzer

    Im Board seit:
    07.10.05
    Zuletzt hier:
    20.11.19
    Beiträge:
    250
    Zustimmungen:
    186
    Kekse:
    992
    Erstellt: 28.01.19   #27
    Man das wird eine mega gute Gitarre!

  8. Alex From Galax

    Alex From Galax Registrierter Benutzer

    Im Board seit:
    02.08.10
    Zuletzt hier:
    20.11.19
    Beiträge:
    428
    Ort:
    Köln
    Zustimmungen:
    87
    Kekse:
    275
    Erstellt: 29.01.19   #28
  9. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 29.01.19   #29
    Besten Dank,

    Zum Dremel, Ich verwende hier den original Dremel Oberfraesenvorsatz.
    Im ersten Post hab ich ein paar Bilder von den Inlays auf der Vorderseite eingestellt.
    Die Oeffnunngen auf der Rueckseite wurden ganz genau so ausgefraest.

    Der Oberfraesenvorsatz ist zwar nur ein billiges Plastikteil, und auch nicht sonderlich stabil,
    aber hierfuer reicht es.
    Und so viel fraese ich auch nicht dass sich eine vernuenftige Alu-Router-Base wirklich lohnen wuerde.

    Beste Gruesse
    Hans

  10. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 11.05.19   #30
    Viel ist ja in letzter Zeit bei dieser Gitarre nicht passiert.

    Nach meinem Urlaub und diversen anderen Dingen hab ich in letzten Tagen
    endlich wieder die Zeit gefunden ein wenig weiter zu basteln.

    Der Korpus wurde noch ein wenig geschliffen, und die
    Kanten abgerundet.
    Da das Korpusholz relativ weich ist wurde für die Schraube des Gurtpins noch ein
    Hartholzdübel aus Buche eingesetzt.

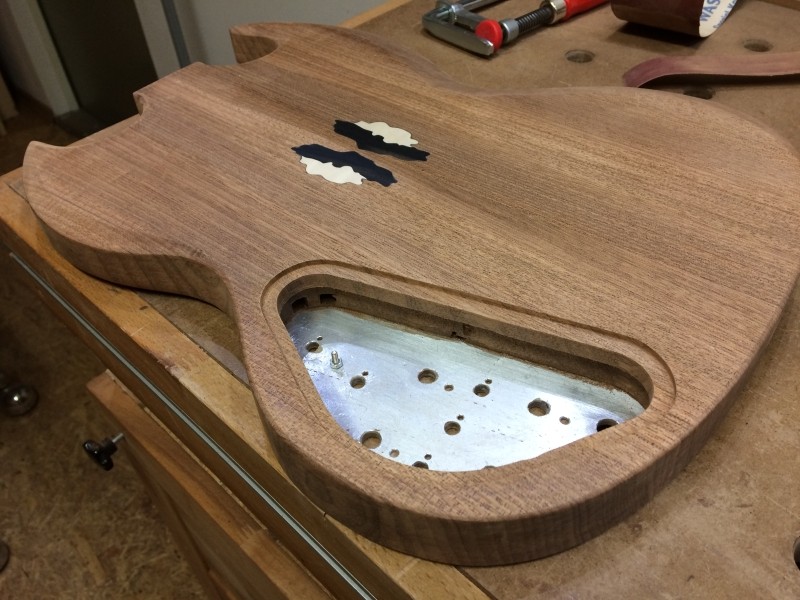

    Die Nut für den E-Fach Deckel ist inzwischen auch gefräst.
    Durch die Stufe ist der Platz für die Einbauten exakt so groß wie der Deckel.
    Das müsste fuer die Buchse, die vier Potis und die 7 Schalter gut reichen.

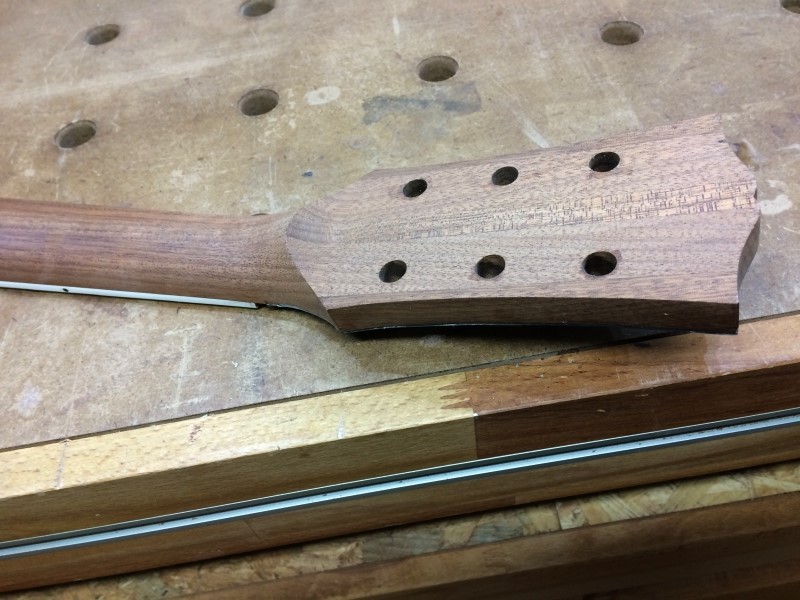

    Die Volute hab ich auch noch ein wenig nachgeformt, da
    mir die Rundung noch nicht richtig gefallen hat.
    Babysnakes_SG_124 (2).jpg

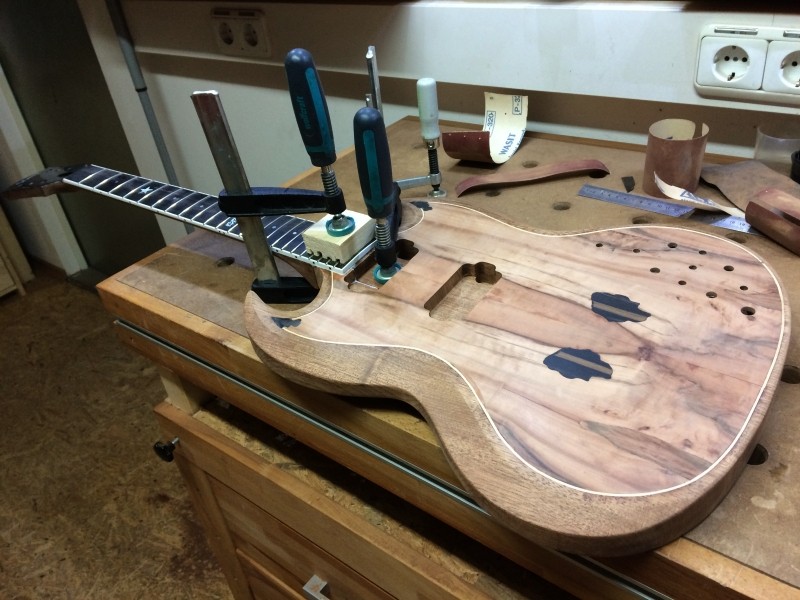

    Heute hab ich dann noch den Hals eingeleimt.

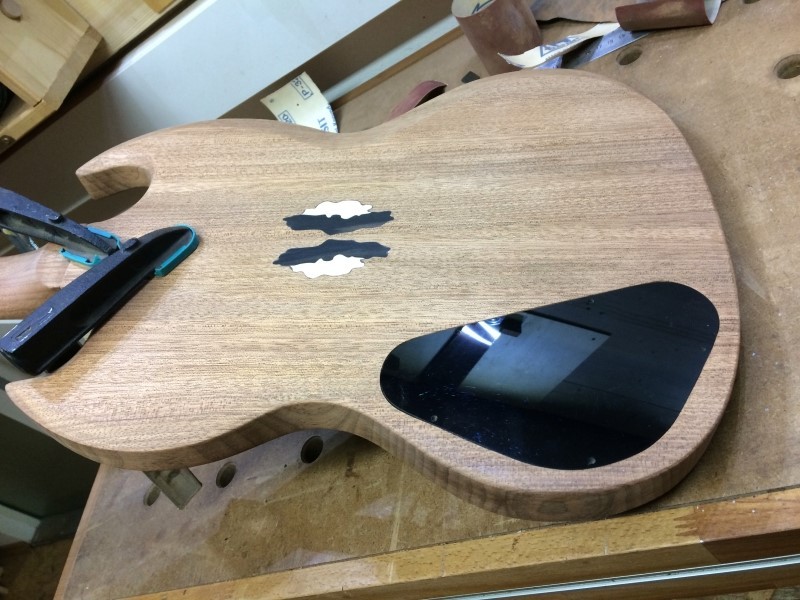

    Der E-Fach Deckel ist auch schon soweit vorbereitet.
    Hier müssen nur noch die Schraubenlöcher angesenkt werden.
    Der Deckel besteht aus 3mm dickem Plexiglas, und wurde ganz einfach mit der
    Laubsäge ausgeschnitten.
    Babysnakes_SG_126 (2).jpg

    Beste Grüße
    Hans

    gefällt mir nicht mehr 15 Person(en) gefällt das
  11. chick guevara

    chick guevara Registrierter Benutzer

    Im Board seit:
    14.11.16
    Beiträge:
    800
    Zustimmungen:
    376
    Kekse:
    1.007
    Erstellt: 11.05.19   #31
    Klasse ,sie wird. Bin gespannt

  12. Bassturmator

    Bassturmator Registrierter Benutzer

    Im Board seit:
    05.06.08
    Zuletzt hier:
    21.11.19
    Beiträge:
    3.893
    Ort:
    Ruhrgebiet
    Zustimmungen:
    2.678
    Kekse:
    17.996
    Erstellt: 11.05.19   #32
    Ich würde sogar sagen: Klasse, sie wird super!

  13. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 12.05.19   #33
    Besten Dank:), aber es ist schon noch ein weiter Weg
    bis Sie fertig wird.
    Insbesondere die Elektr(on)ik wird noch eine Herausforderung.
    Ich weiss zwar was die Schaltung können soll, bin mir aber
    noch nicht ganz sicher wie ich am besten realisiere.

  14. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 26.05.19   #34

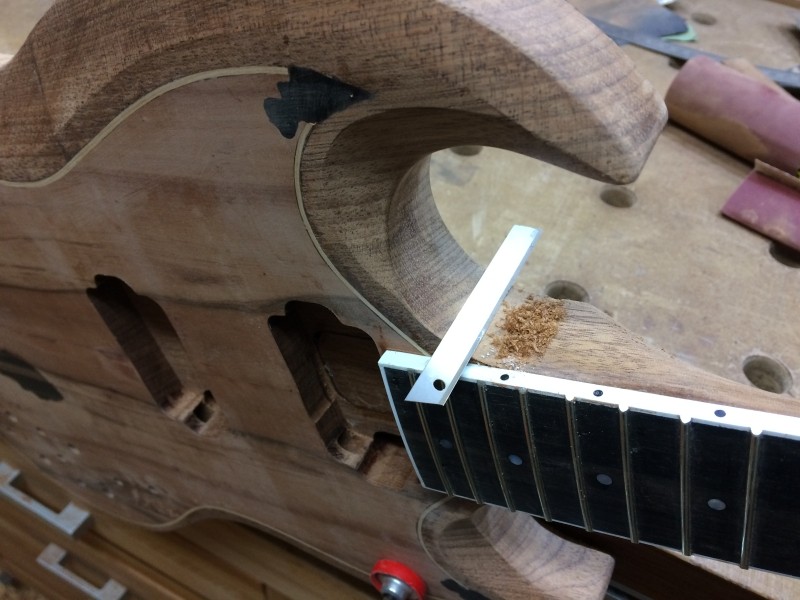

    Nach dem einleimen des Halses wurde der Hals Korpus Übergang
    noch ein wenig nachbearbeit.

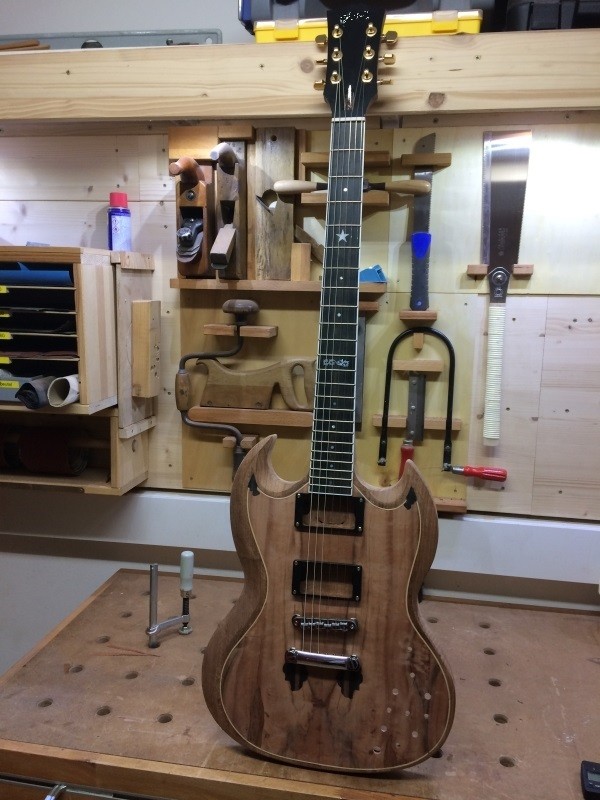

    Dann wurde die Gitarre testweise zusammengebaut.

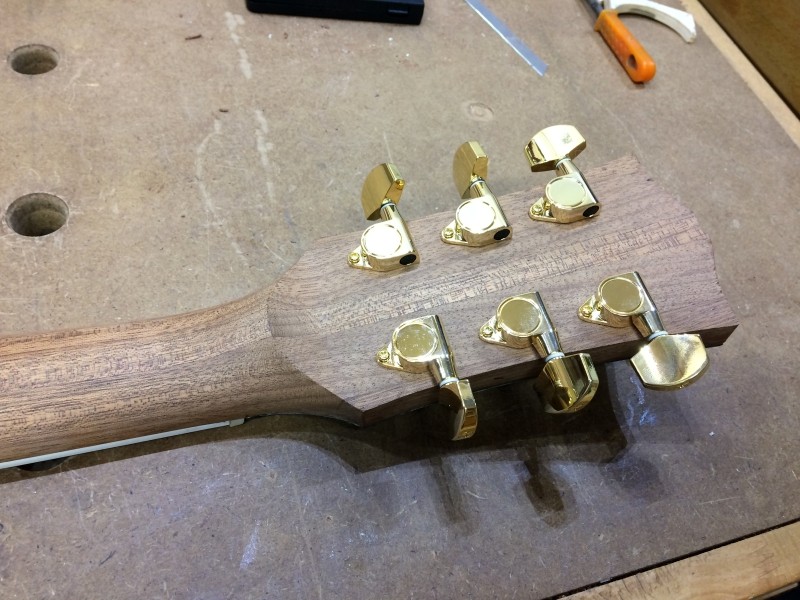

    Die Mechaniken wie beim Original vergoldet,
    und die TOM und das Stoptail verchromt.
    Eine eher ungewöhnliche Kombination, aber mir gefällts.
    Babysnakes_SG_127b.jpg Babysnakes_SG_128.jpg Babysnakes_SG_129.jpg

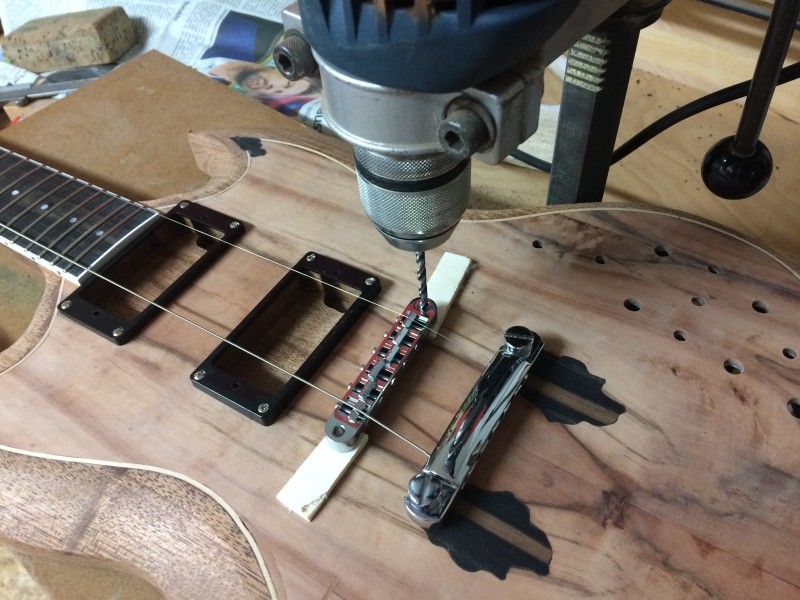

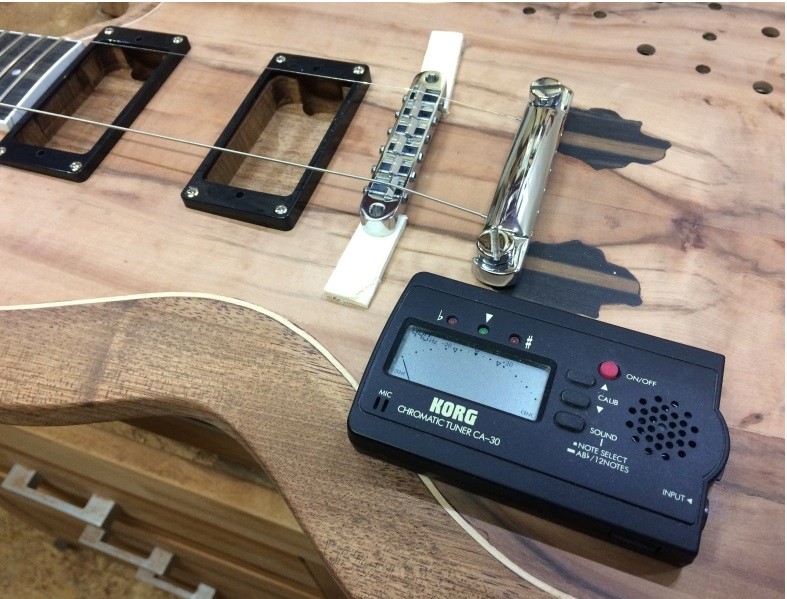

    Für das platzieren der Brücke wurden einfach zwei Sperrholzstückchen
    als Abstandshalter unter die Brücke gelegt.
    Dann wurden zwei Saiten aufgezogen und mit dem
    Stimmgerät die genaue Position ermittelt.

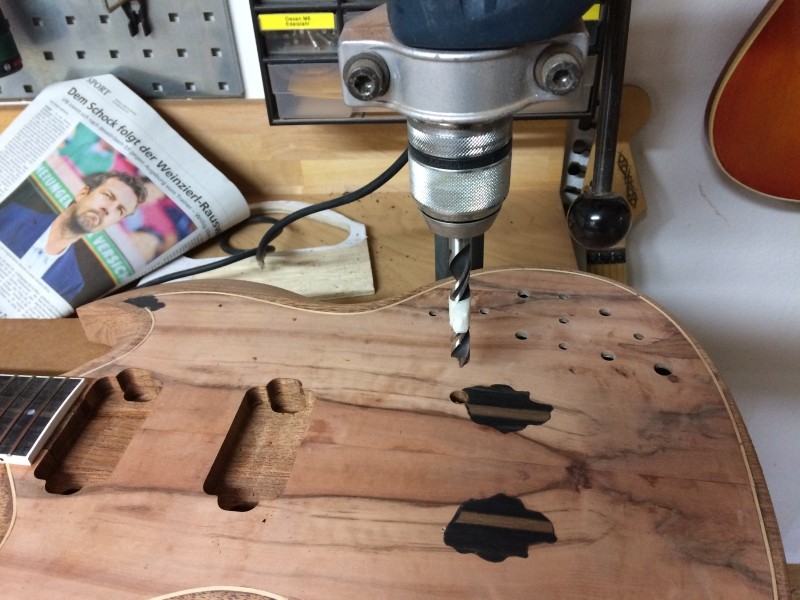

    Der Anschlag des Bohrständers ist hier so eingestellt dass die
    Zentrierspitze des Holzbohrers ein kleines Stück ins Boyholz hineinragt.
    Damit sind die Standorte für die Gweindestangen markiert.

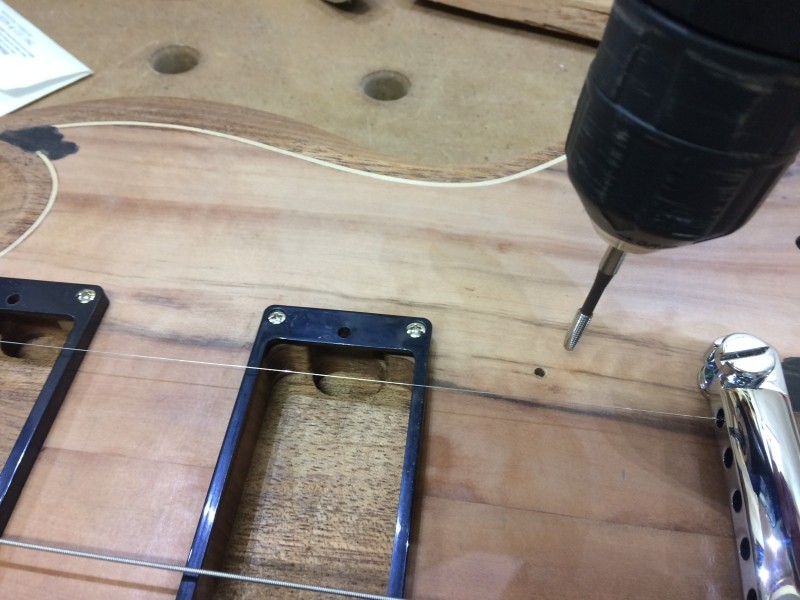

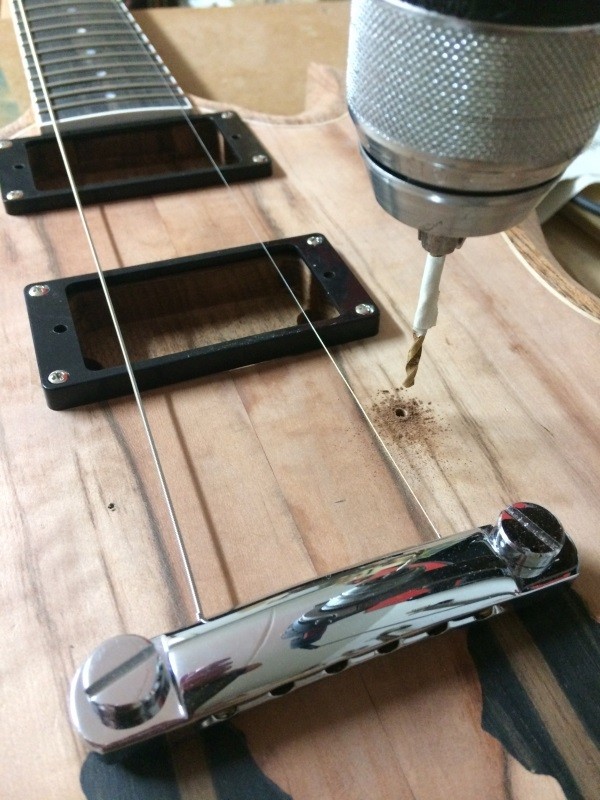

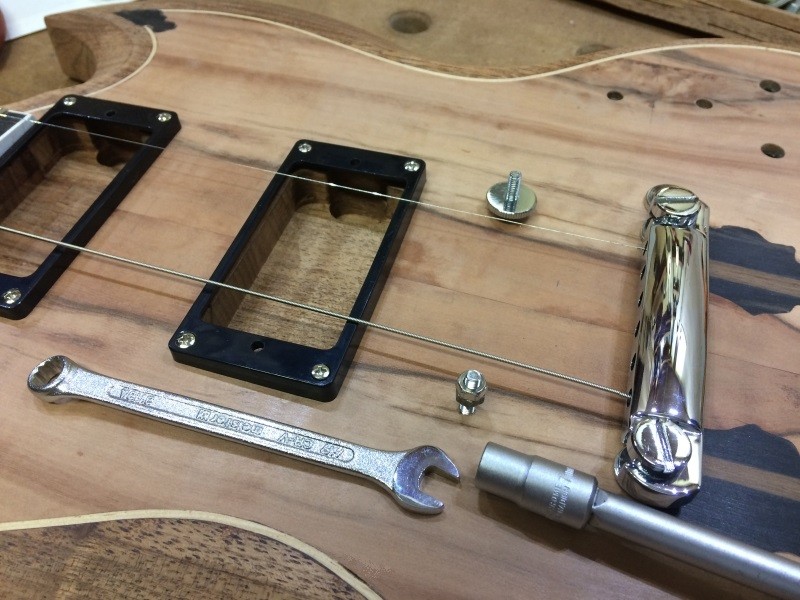

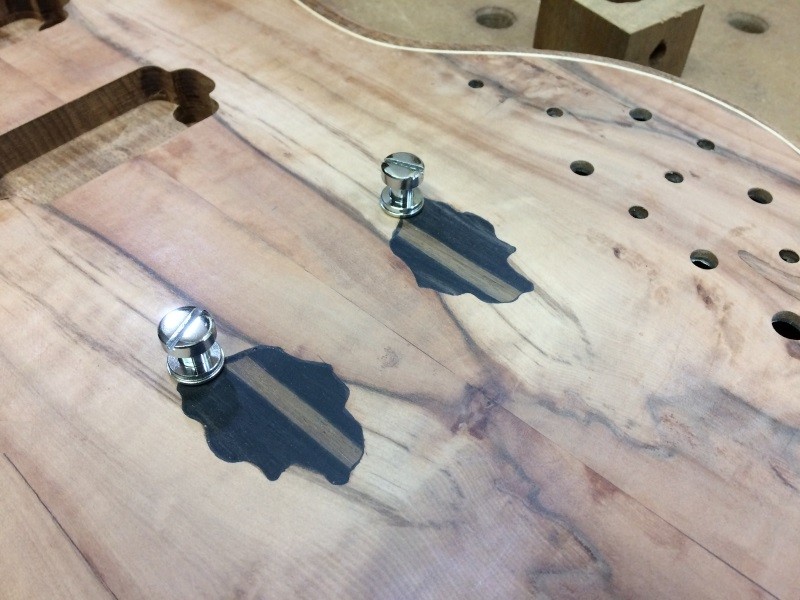

    Anschließend wurde die Löcher dafür gebohrt , M4 Gewinde
    direkt ins Holz geschnitten, und die Stangen eingedreht.
    Babysnakes_SG_132.jpg Babysnakes_SG_133.jpg Babysnakes_SG_134.jpg

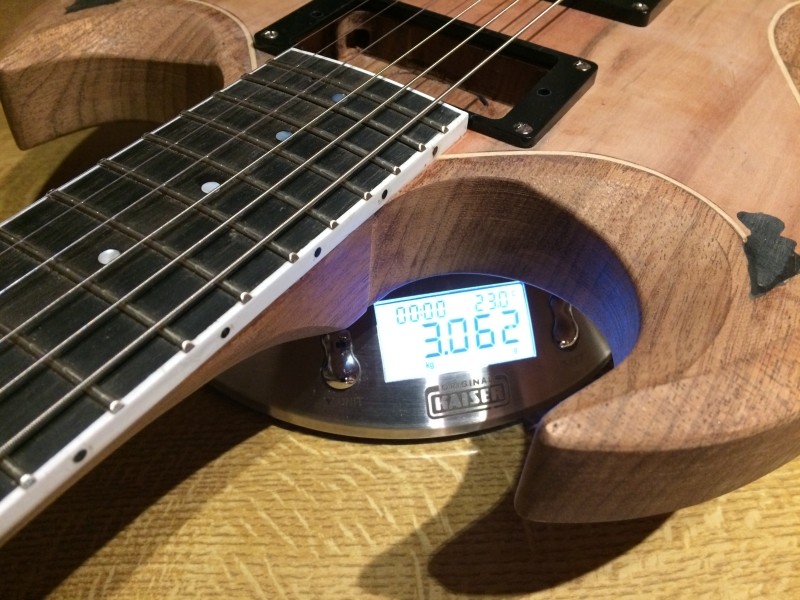

    Ohne Lack, Elektrik und Kleinteile liegt das Gewicht der Gitarre jetzt bei guten 3 KG.
    Ein bisschen Feinschliff ist allerdings schon noch notwendig bevor lackiert werden kann.

    Gruß
    Hans

    gefällt mir nicht mehr 17 Person(en) gefällt das
  15. Bassturmator

    Bassturmator Registrierter Benutzer

    Im Board seit:
    05.06.08
    Zuletzt hier:
    21.11.19
    Beiträge:
    3.893
    Ort:
    Ruhrgebiet
    Zustimmungen:
    2.678
    Kekse:
    17.996
    Erstellt: 26.05.19   #35
    Sagte doch dass die super wird.

    Und sogar mit perfect pitch! :great:

  16. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 28.05.19   #36
    Besten Dank für das Lob, die Likes und die Kekse:)


    Langsam kommt jetzt die Zeit in der ich mir Gedanken über den Aufbau der Elekt(ron)ik
    und die Belegung der sechs Schalter machen muss.

    Verlässliche Infos diesbezüglich sind nirgends im Netz zu finden.
    In dem Video dass im ersten Beitrag verlinkt ist stellt Dweezil Zappa von der Gitarre
    einige Infos zur Verfügung, aber das ist leider auch nicht ganz eindeutig.
    Sicher ist eigentlich nur folgendes

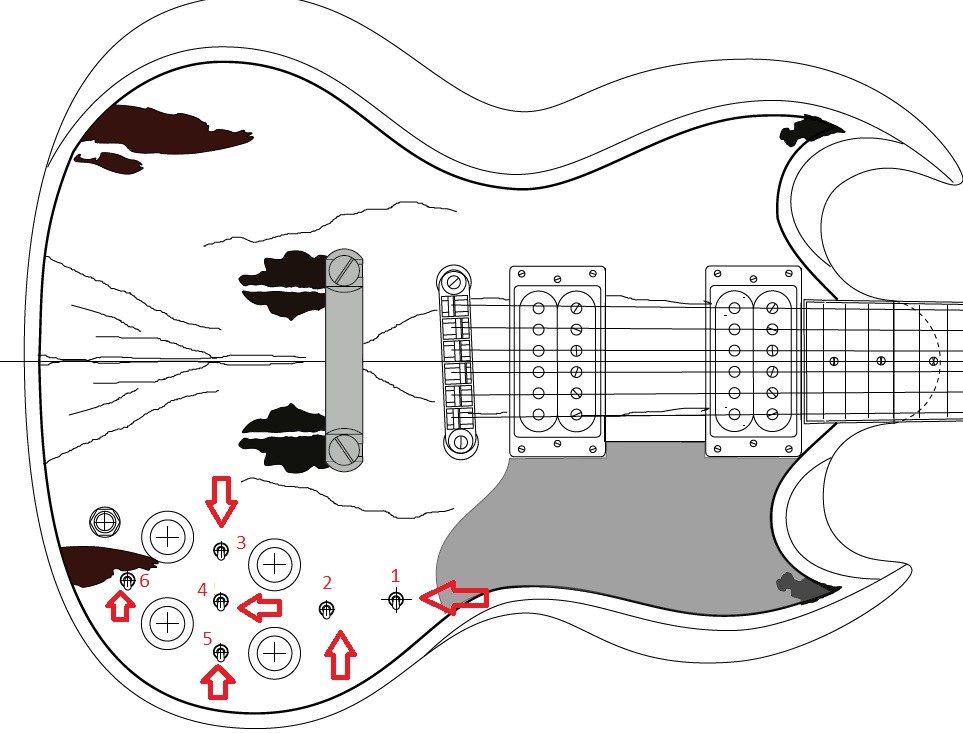

    Der Schalter 1 ist für die "pickup selection", also der Toggle Switch.
    Es ist folgende Elektronik verbaut. a build in device that is called green ringer

    Der Green Ringer ist ja eigentlich ein Bodentreter, ein uraltes Effektgerät das es schon in den 70er Jahren gab. Der Green Ringer besitzt auch keine Potis / Regler, sondern nur einen Einschalter.
    Damit wäre dafür ein Schalter notwendig. Da der Ringer vermutlich eher selten im Einsatz ist wär hierfür wohl die Position 6 am besten.

    Auf die Schalter 3-5 wird im Video nicht eingegangen und beim Schalter 2 sagt er
    coil tapping, that will give you this almost Brian May style out of phase things
    Da bin ich mir nicht sicher wie ich das Interpretieren soll.
    Coil Tapping macht noch keine out of phase Sounds.
    Dafür wär auf jeden Fall ein eigener OOP Schalter notwendig.
    Und eine OOP Schaltung ergibt auch keinen Brian May Sound.
    OOP Klingt ja eher dünn und hohl, außer wenn die Pickups wie bei der Red Special nicht parallel sondern seriell geschalten sind.
    Ich vermute daher eher dass der Schalter 2 ein Umschalter von parallel auf seriell ist.
    Dann könnte der Schalter 4 der OOP Schalter sein, und S3 und S5 zum Splitten der Pickups verwendet werden.
    Die Belegung der Schalter würde dann so aussehen

    S1 Toggle
    S2 Parallel Seriell
    S3 Split Neck PU
    S4 Out of Phase
    S4 Split Bride PU
    S6 Green Ringer on.

    S1-S4 wär dann von der Funktion her genau das alte Jimmi Page Wiring.
    Nur nicht mit Push Pull Potis, sondern mit einzelnen Schaltern.
    Das würde dann auch von der Zeit her zu den 70ern passen.

    Frank Zappa soll in den meisten seiner Gitarren auch parametrische Equalizer verwendet haben.
    Der müsste sich auch in der SG befinden.
    Ich würde stattdessen eine SVF Schaltung verwenden.
    Der Aufbau würde dann folgendermaßen aussehen.

    Pickups > Jimmi-Page Schaltung > EQ bzw. SVF > zuschaltbarer Green Ringer > Klinke.

    Was denkt Ihr?
    Wär das so stimmig, oder hab ich hier irgendwo einen groben Denkfehler gemacht?:gruebel:

  17. Ponti

    Ponti Registrierter Benutzer

    Im Board seit:
    06.05.16
    Beiträge:
    407
    Zustimmungen:
    215
    Kekse:
    1.093
    Erstellt: 29.05.19   #37
    Ich habe keine Ahnung wie die Switches angeordnet sind und welche Funktionen sie haben sollen. Aber ich habe ein Video gefunden, was vielleicht weiterhelfen könnte:



    Übrigens: Tolles Projekt! Weiter so!

    Gruß
    Ponti

  18. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 29.05.19   #38
    Besten Dank, dieses Video kannte ich noch gar nicht.
    Das beantwortet die Frage der Schalterbelegung zwar auch nicht wirklich,
    aber es bestätigt meine Vermutung bezüglich der
    Seriell / Parallel Umschaltung und der beiden Schalter für
    die Split Funktion.

    Gruß
    Hans

  19. TV-Music

    TV-Music Registrierter Benutzer

    Im Board seit:
    08.12.07
    Zuletzt hier:
    21.11.19
    Beiträge:
    205
    Ort:
    Kettig
    Zustimmungen:
    45
    Kekse:
    657
    Erstellt: 29.05.19   #39
    gefällt mir nicht mehr 1 Person(en) gefällt das
  20. hansg

    hansg Threadersteller Registrierter Benutzer

    Im Board seit:
    11.12.09
    Zuletzt hier:
    21.11.19
    Beiträge:
    356
    Ort:
    zwischen M und FS
    Zustimmungen:
    446
    Kekse:
    6.592
    Erstellt: 30.05.19   #40
    Besten Dank für den Link.
    Das ist die Phoenix SG.
    http://www.phantom-guitars.de/index.php/gitarren/zg
    Eine wunderschöne Gitarre, die aber auch einen stolzen Preis hat.
    Allerdings ist das weniger eine Replica, als vielmehr eine moderne Neuinterpretation der
    Babysnakes SG.
    Ich denke nicht dass die Schaltung an sich und die Schalterbelegung so ist wie beim Original.
    Das Original hatte z.B relativ sicher keinen Killswitch.
    Ich möchte bei meinem Bau versuchen so nahe wie möglich an das Original heranzukommen.
    Sowohl von der Optk, als auch von der technischen Seite.
    Natürlich nur so weit wie es auch wirklich möglich ist.
    Leider sind die Infos die vom Original verfügbar sind sehr spärlich.

    Gruß
    Hans

Die Seite wird geladen...

mapping
