[GB] T-Style-Variation

[Titan-Jan]

Hallo zusammen,

ich habe vor einigen Wochen mit dem Bau einer neuen E-Gitarre* begonnen. Es soll eine prinzipiell sehr einfache Gitarre werden, abgeleitet von der Tele.
Besonderheiten:

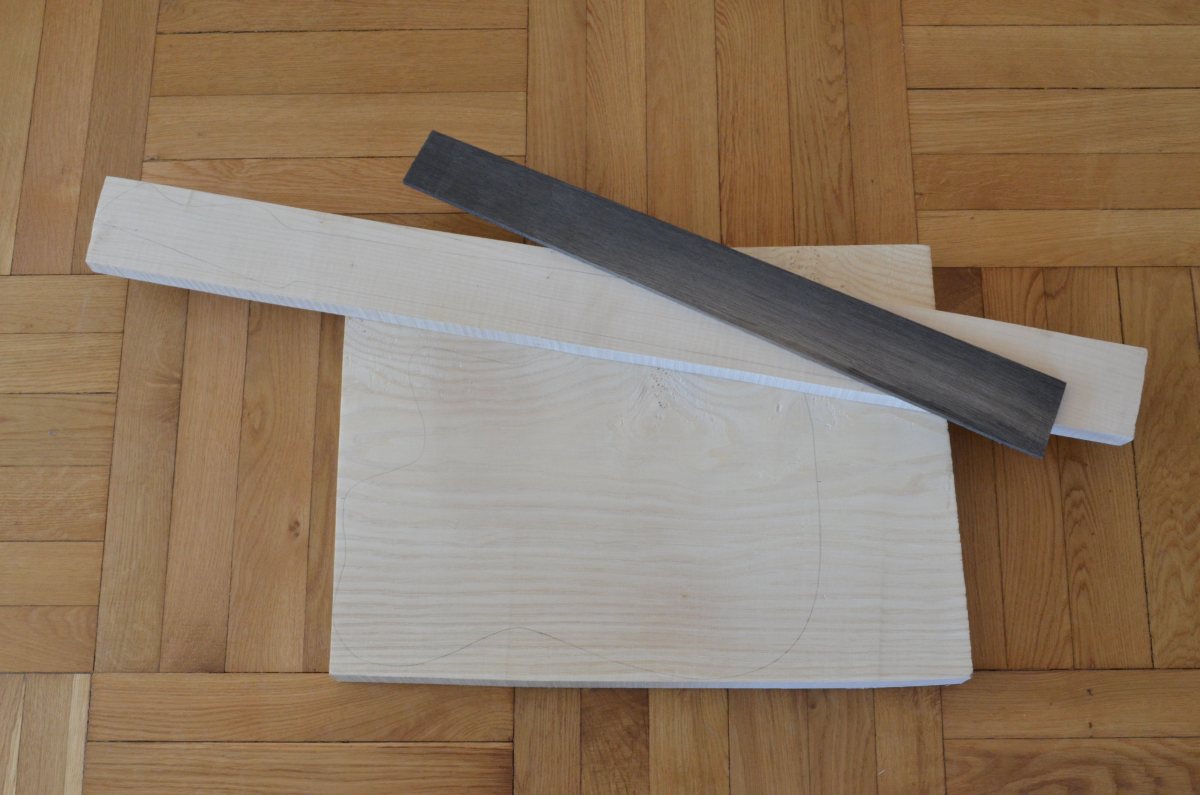

+ komplett aus heimischen Hölzern gefertigt (Esche, Ahorn und Mooreiche)
+ etwas variierte Konturen
+ starkes Shaping (noch stärker als bei einer Strat)
+ nur ein PU (P90 von Häussel)
+ nur eine M5-Halsschraube, die in eine Einschlagmutter im Hals greift

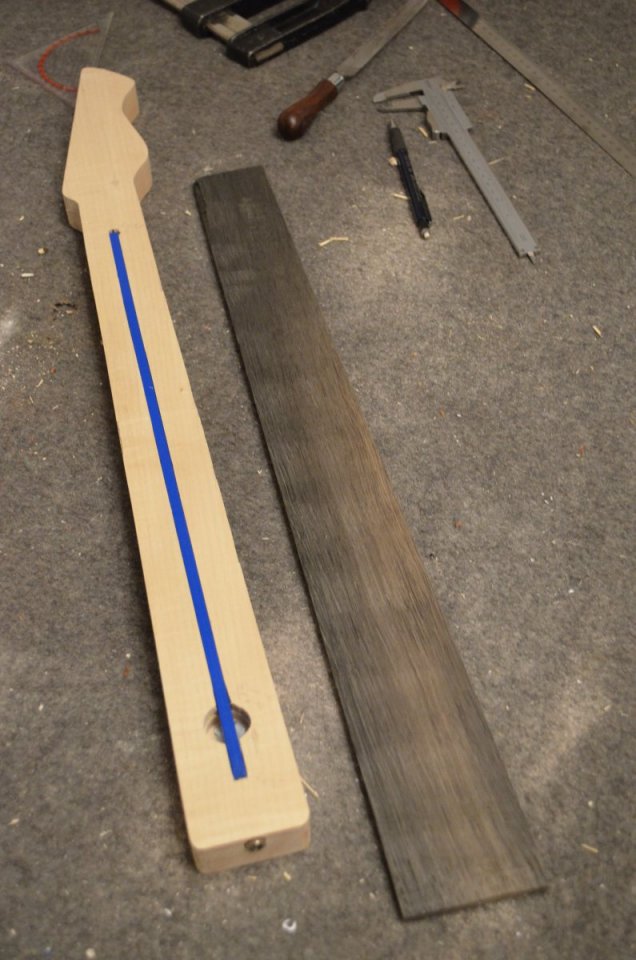

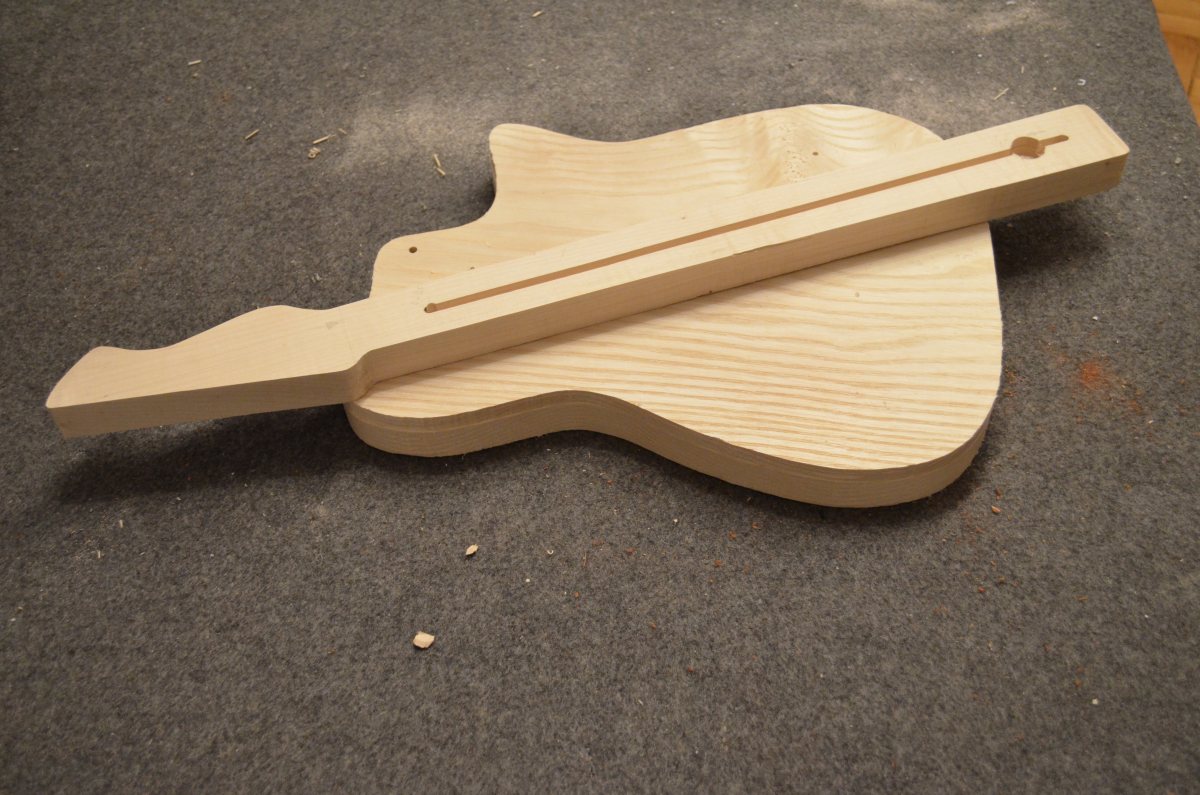

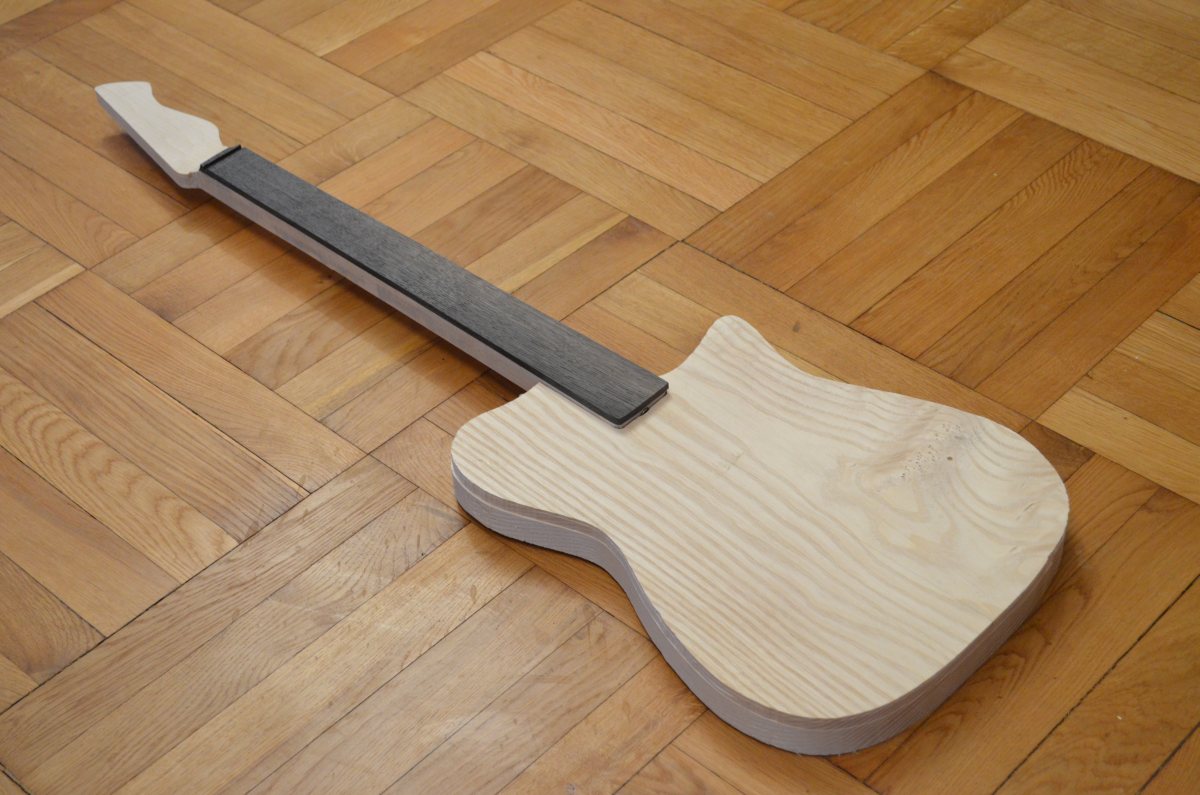

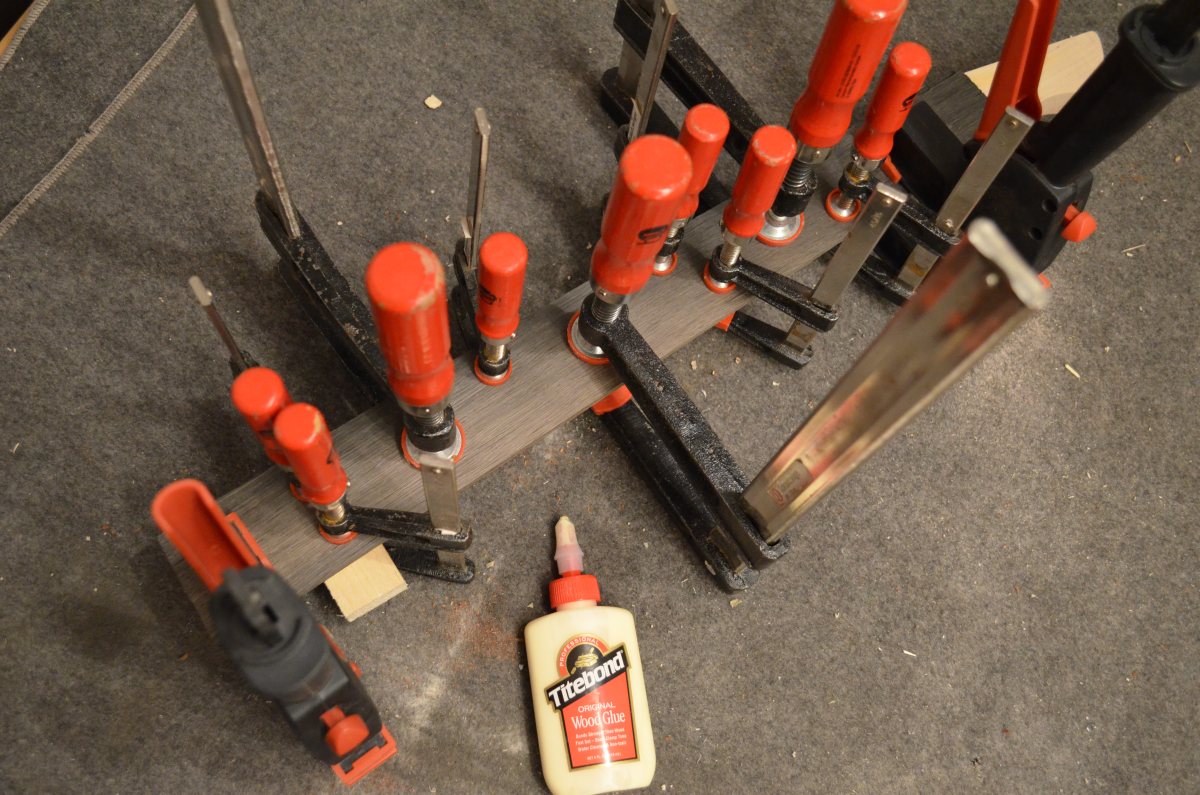

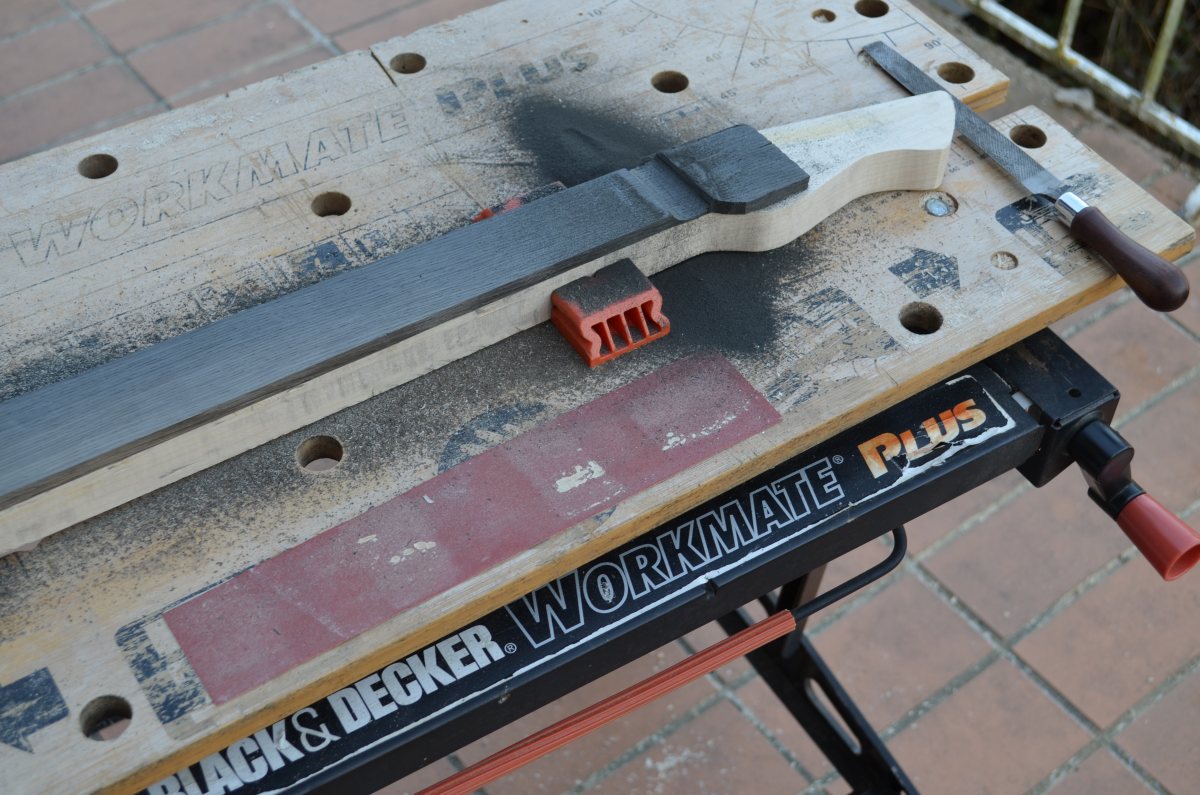

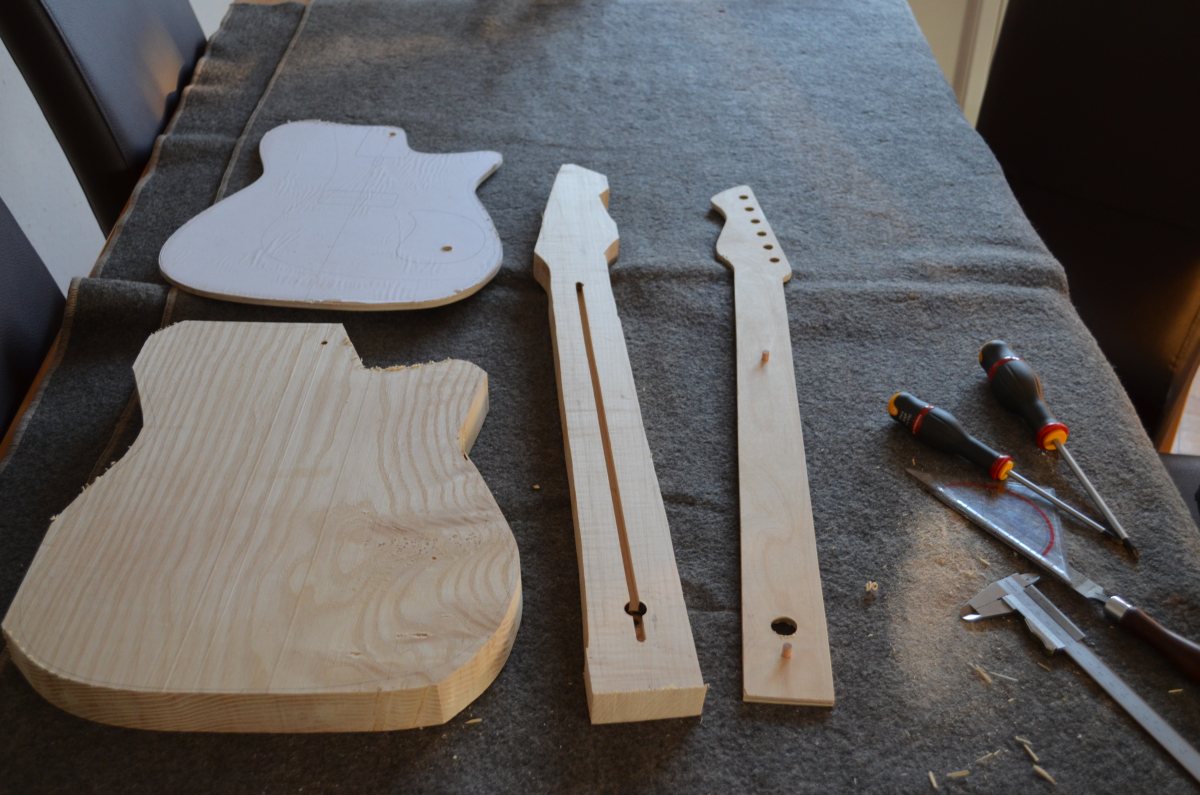

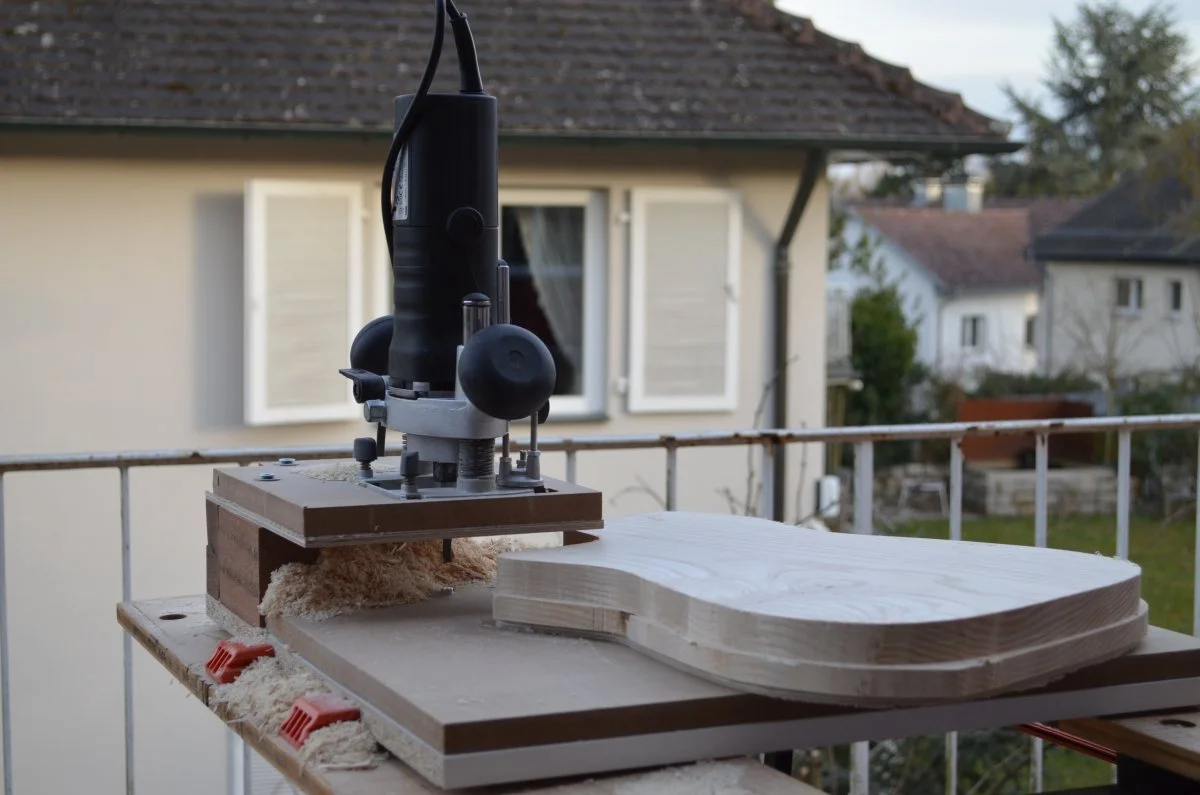

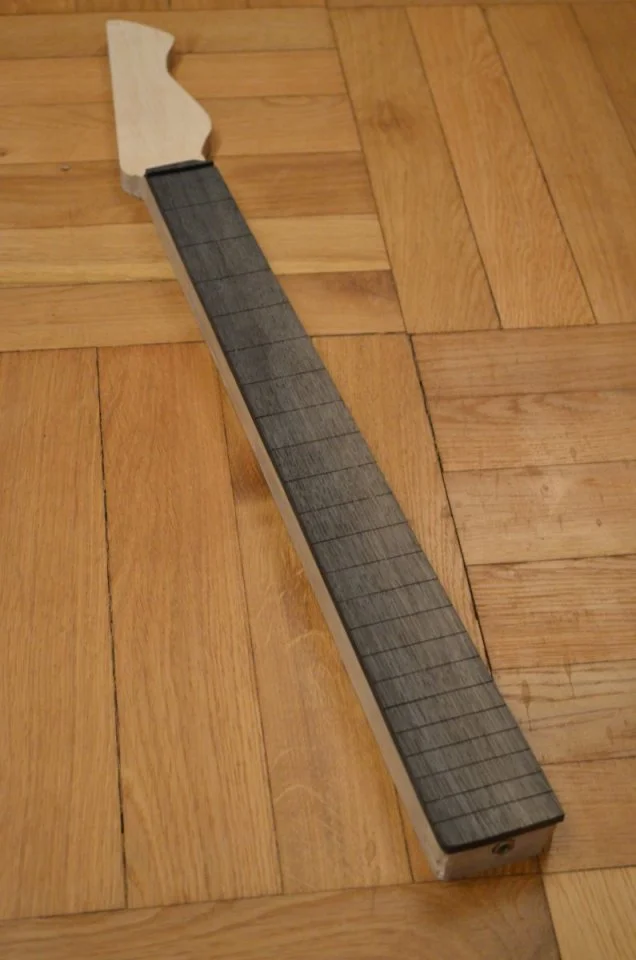

Und nun einige Bilder aus den letzten Wochen bis zum aktuellen Stand



[Don Joe]

Sieht schon mal gut aus, ich bin gespannt wie's weitergeht



[shreddingskin]

Sieht schonmal lecker aus. Ist abonniert.



[womopete]

abonniert !! ;-)



[govnor]

Ebenso abonniert; cooles Projekt!
Wie kommst du auf die Idee mit der nur einen Einschlagmutter mit dem Hals? Hat das einen besonderen Grund?



[Bassassasin187]

Eine Einschlagmutter?
Meinst du die (hier unten verbaute) trussrod Mutter?



[Titan-Jan]

Ich finde einen Schraubhals einfach sinnvoll und praktisch (im Gegensatz zu Neckthrough oder geklebt). Allerdings stört mich an der gängigen Fender*-Variante mit den 4 Holzschrauben, dass durch die Anzahl eine relativ große Fläche auf der Rückseite der Gitarre nicht geshapt werden kann. Da kolliediert mein Daumen in den hohen Bünden manchmal mit dem diesem "Sockel". Mit nur einer Schraube bin ich flexibler und es sieht (für meinen Geschmack) auch besser aus. Außerdem kann ich so den Hals beliebig oft an- und abschrauben, ohne dass das Gewinde leidet. Und ich kann Inbus-Schrauben verwenden, wo man auch mit dem Schlüssel nicht abrutscht (Kreuzschlitz mag ich nicht und Schlitz ist völlig indiskutabel).
Erst wollte ich ein Drehteil mit Gewinde einsetzen aber dann habe ich einfach eine Einschlagmutter aus dem Baumarkt genommen. Funktioniert richtig gut so, finde ich. Werde ich wieder so machen



[govnor]

Klingt zwar einleuchtend, aber vom Gefühl her frage ich mich irgendwie: "Was, die ganze Anpresskraft nur an einer Schraube? Das geht?"



[Bassassasin187]

Bin ich wirklich so blind?
Ich seh die Einschlagmutter nicht mal...

@govnor, wenn die halstasche wirklich Passgenau ist, hält das Problemlos.



[Reinhardt]

Tolles Projekt, hätte gerne die Mutter auch gesehen.
Bild?

Hmm, hätte ja auch den Vorteil, dass man den Hals nach links u. rechts problemlos ausrichten kann.



[Titan-Jan]

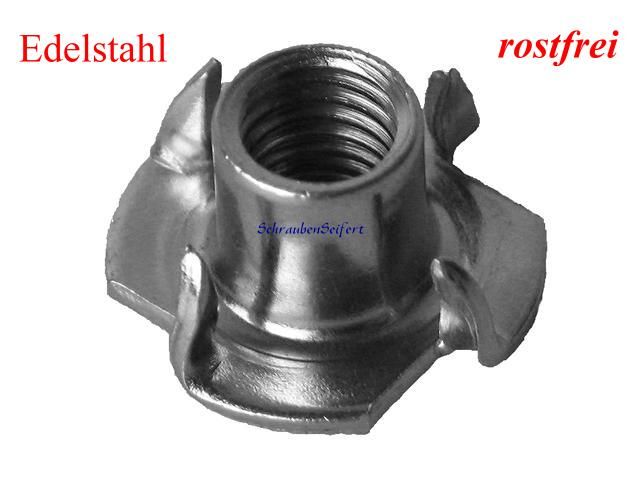

Also das war so eine:
http://www.v2a-schrauben-billiger.de/images/product_images/popup_images/90_0.jpg

Jetzt sieht man sie natürlich nicht mehr. Sie liegt in der großen Bohrung im Halsfuß unterhalb des Trussrods.
Bei einer Gitarre mit Griffbrett lässt sich das meiner Meinung nach super einfach umsetzen und es spricht auch nichts dagegen (finde ich). Schon alleine beim Bau vereinfacht mir das viele Arbeitsschritte, dass ich den Hals so oft an- und abschrauben kann, wie ich will



[Reinhardt]

Ja, die kenne ich. Halten bombenfest.



[Bassassasin187]

Sowas in der Art versuche ich gerade bei einem alten strat body.
Eigentlich nur um einen "CNS" ähnlichen Übergang zu erreichen.
Bei den bisherigen versuchen bin ich bei meiner Lösung dazu gekommen, so etwas wie Nut und Feder einzubauen.
Ginge zwar sicher auch ohne, aber so brauche ich lediglich zwei schrauben auf der Rückseite in Höhe des mittleren pickups und kann diese unsägliche Fender* Mutation loswerden.
Deine Version gefällt mir aber auch sehr gut



[Titan-Jan]

Also ein bisschen was ist wieder gegangen:

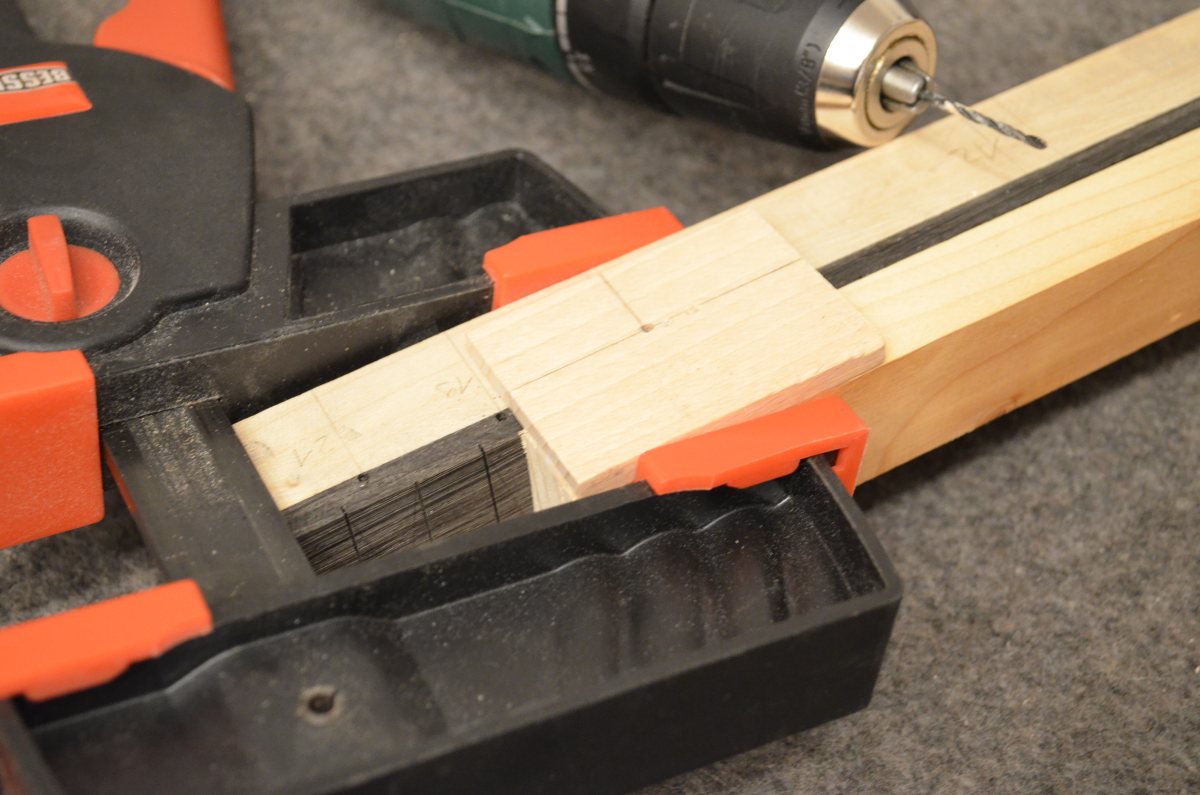

Habe 2mm Aludraht gekauft (eigentlich wohl ein Blumendraht ) und mit einer kleinen Schablone und 2mm Bohrer die Sidedots gebohrt. Die Dots auf dem Griffbrett habe ich im gleichen Durchmesser gebohrt.

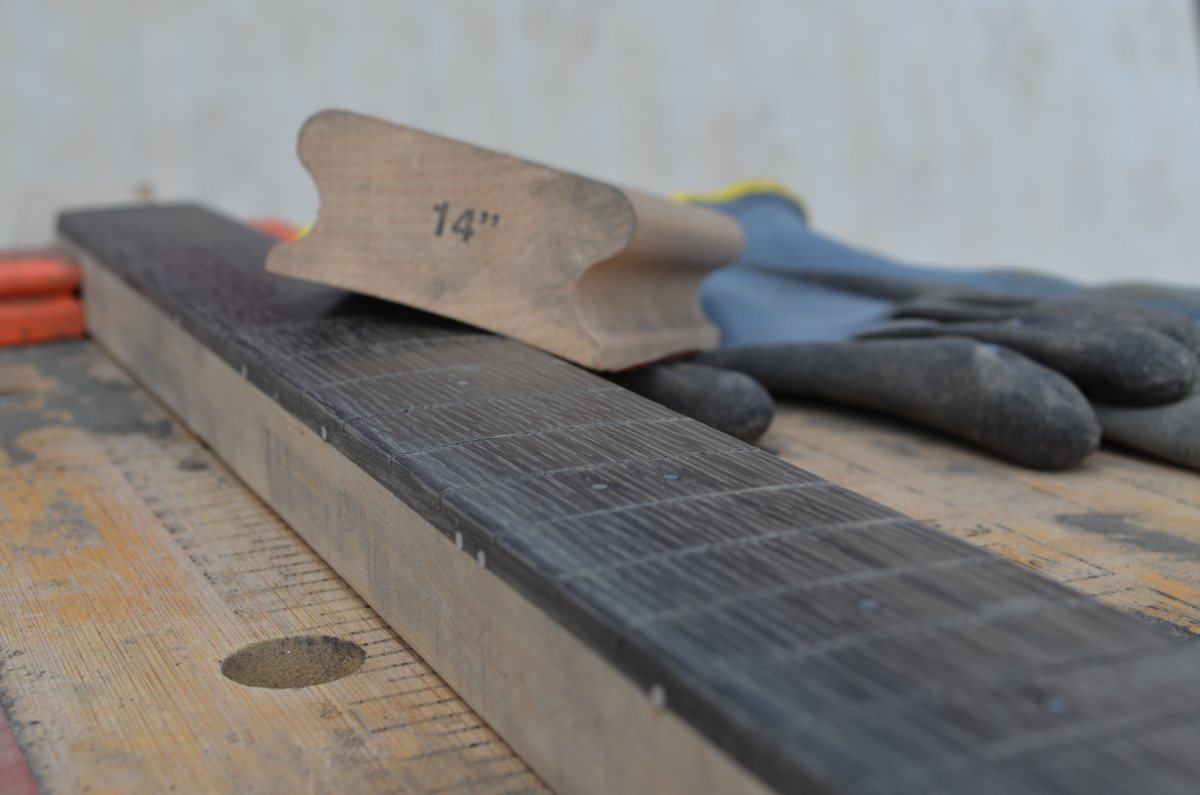

Dann die Alustäbe eingeklebt, abgeknipst und abgeschliffen. Dann gleich noch einen 14"-Radius angeformt.

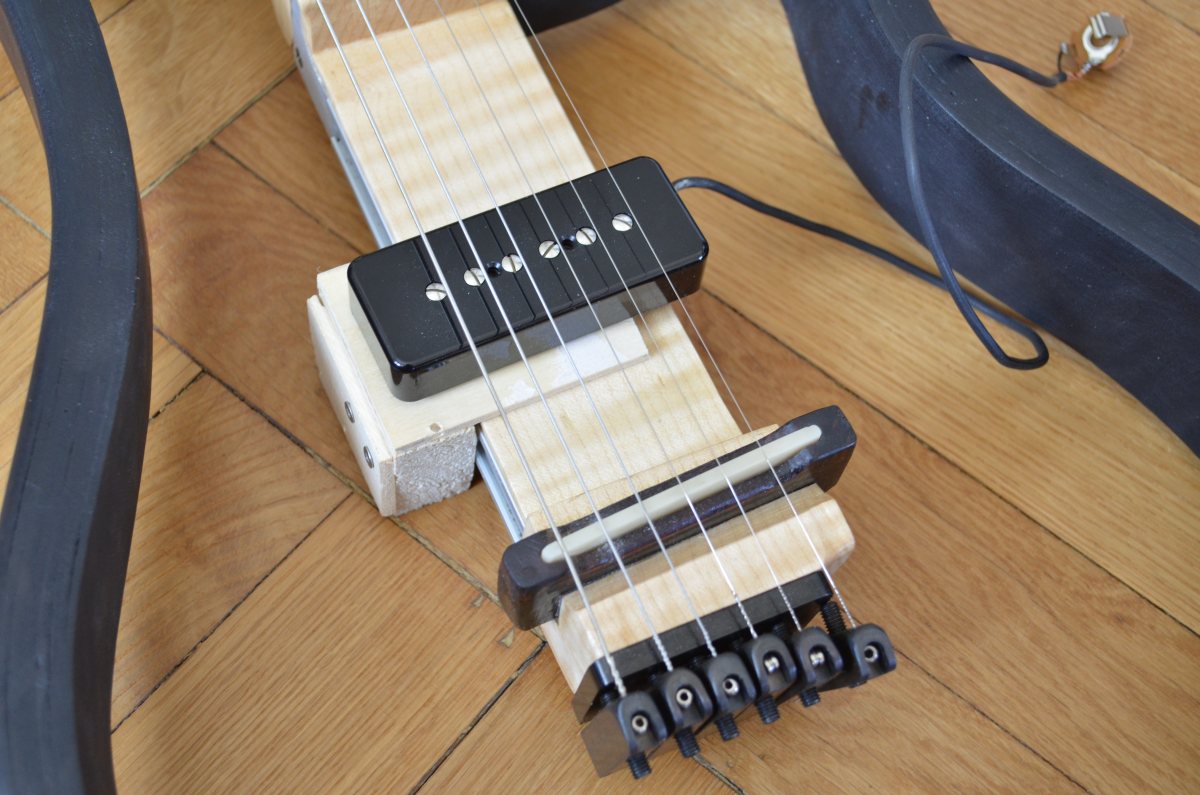

Nun habe ich ja schon eine Gitarre mit verschiebbarem Tonabnehmer (-> #1). Dann habe ich mir schnell einen "Aushilfschlitten" aus ein paar Resthölzern zusammengebaut und den PU an verschiedenen Positionen getestet. So ca. 7cm von der Brücke entfernt fand ich das dann ganz geil.

Die Kavitäten (E-Fach und PU-Fach) sind auch schon entsprechend gefräst, hab nur noch kein Foto davon gemacht.

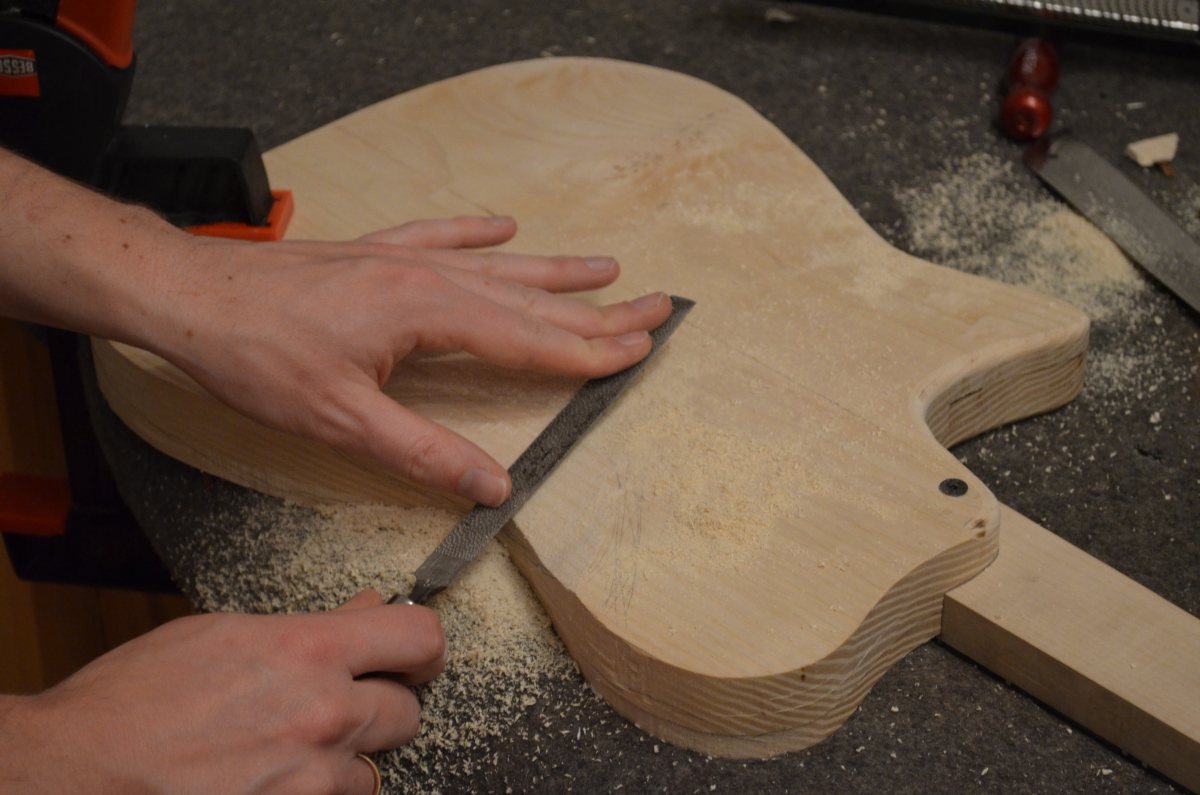

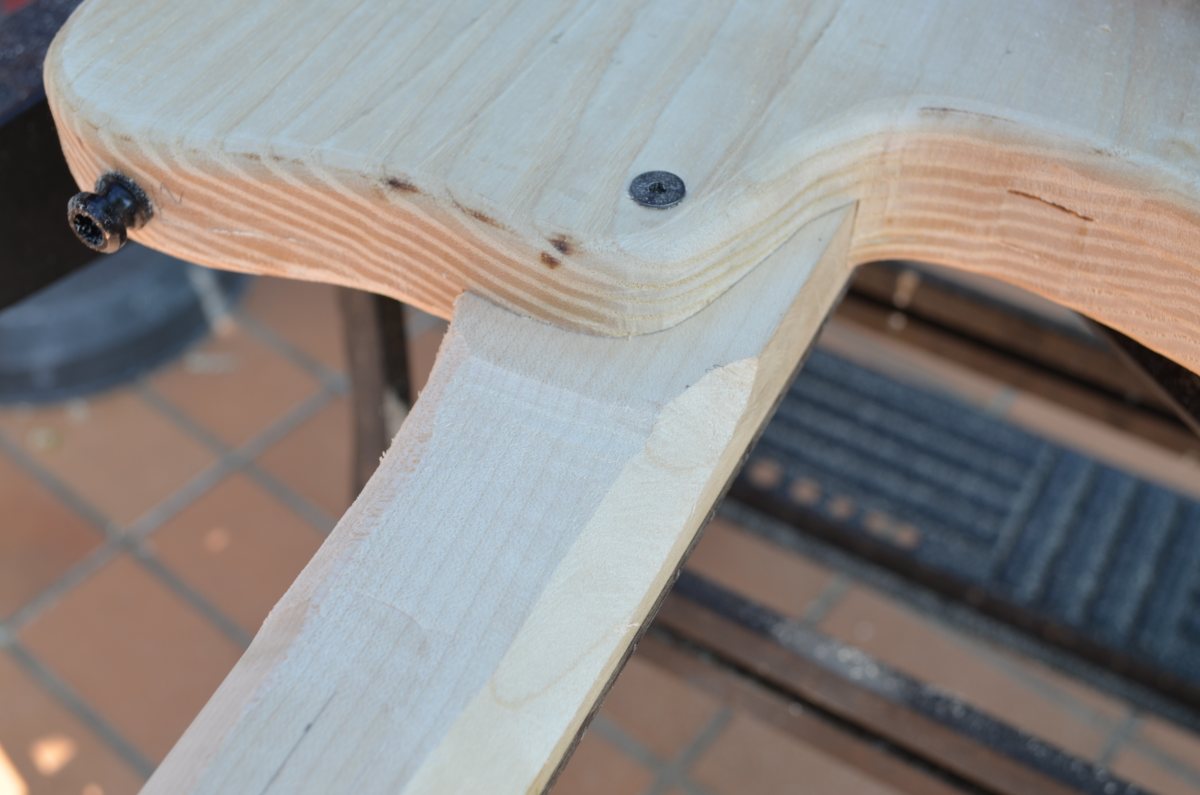

Und eines Abends (als ich keine Nachbarn mehr mit der Fräse nerven wollte) habe ich mal mit dem Bodyshaping angefangen:



[Titan-Jan]

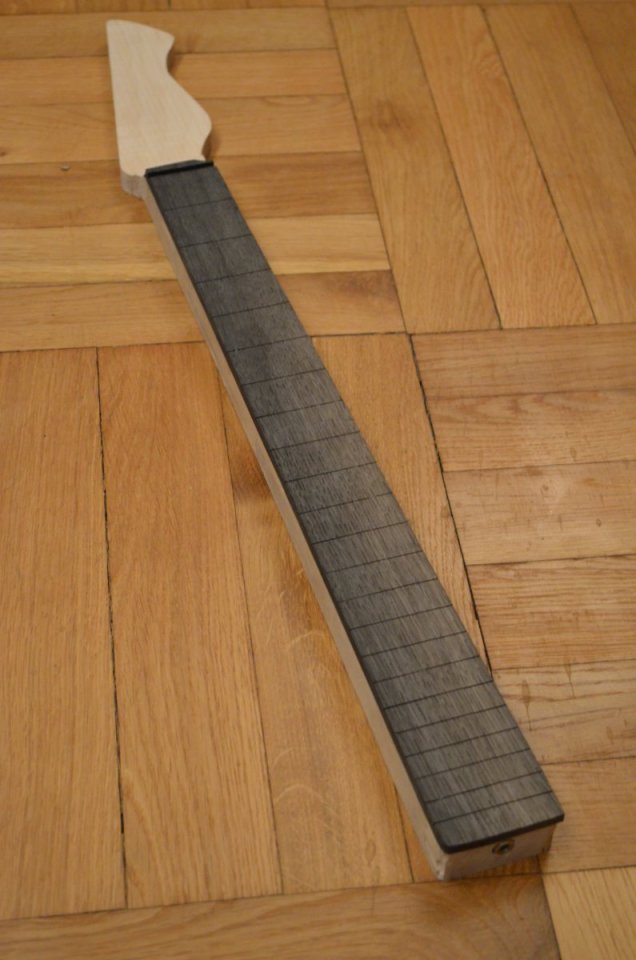

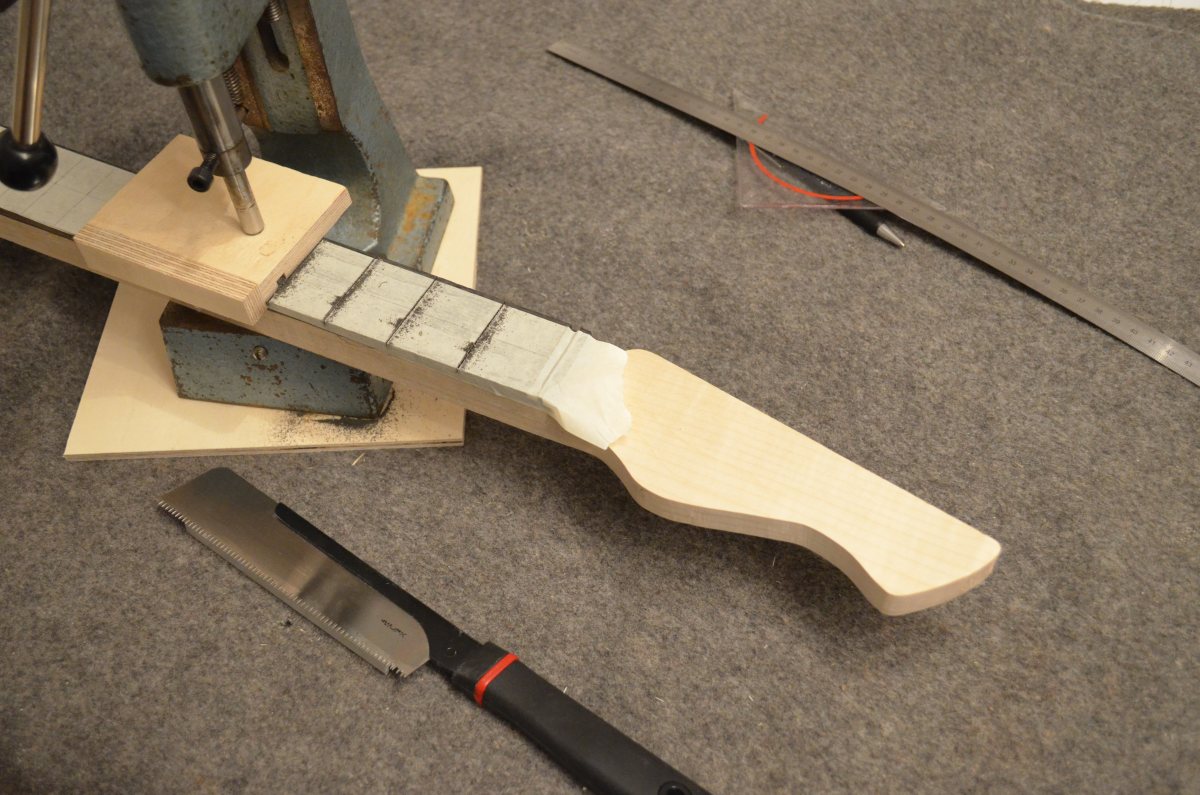

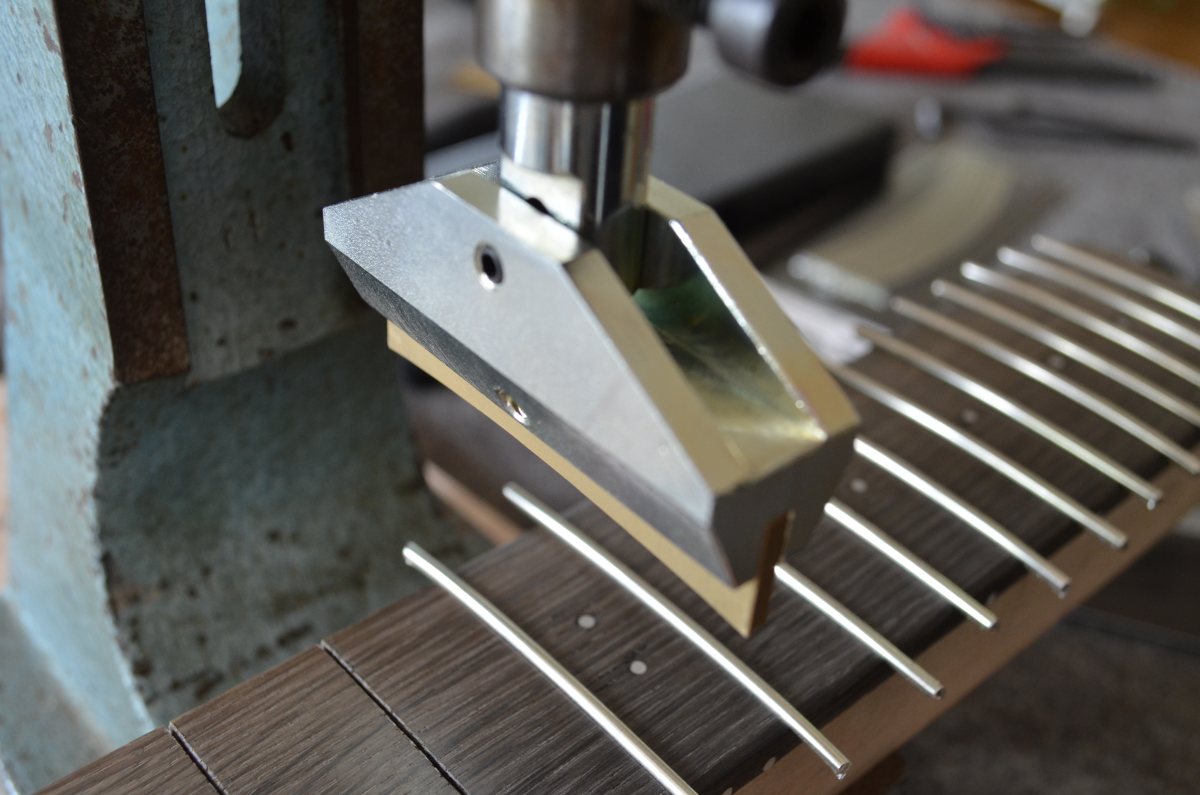

Als nächstes habe ich bundiert:

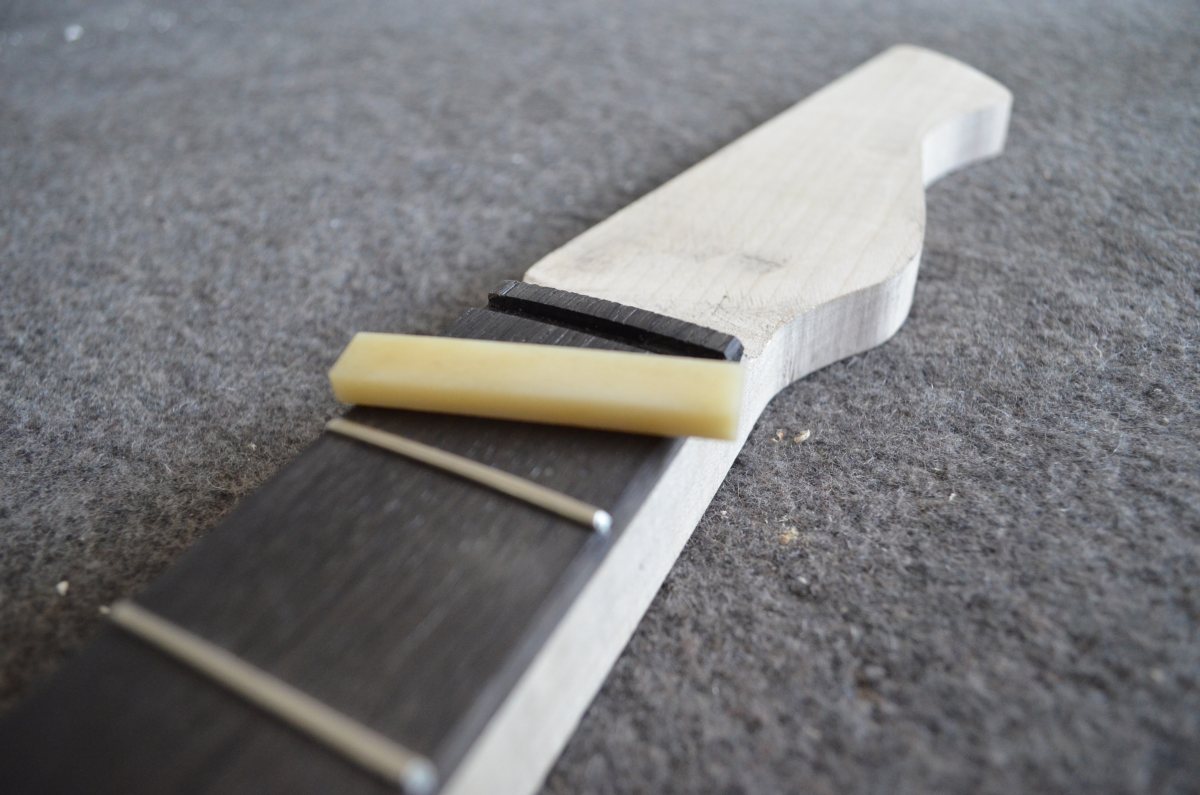

Und den Sattel eingepasst:

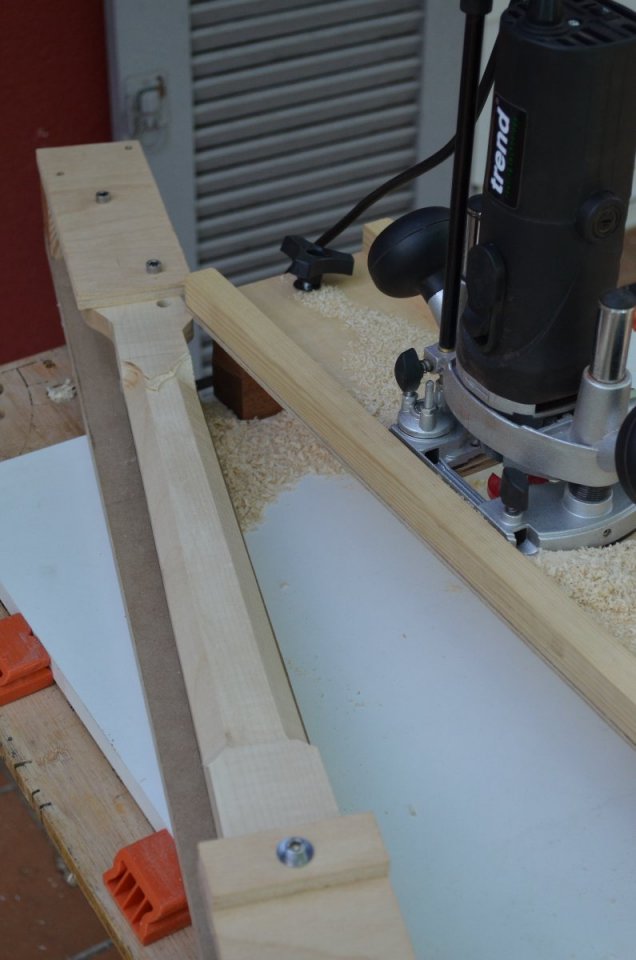

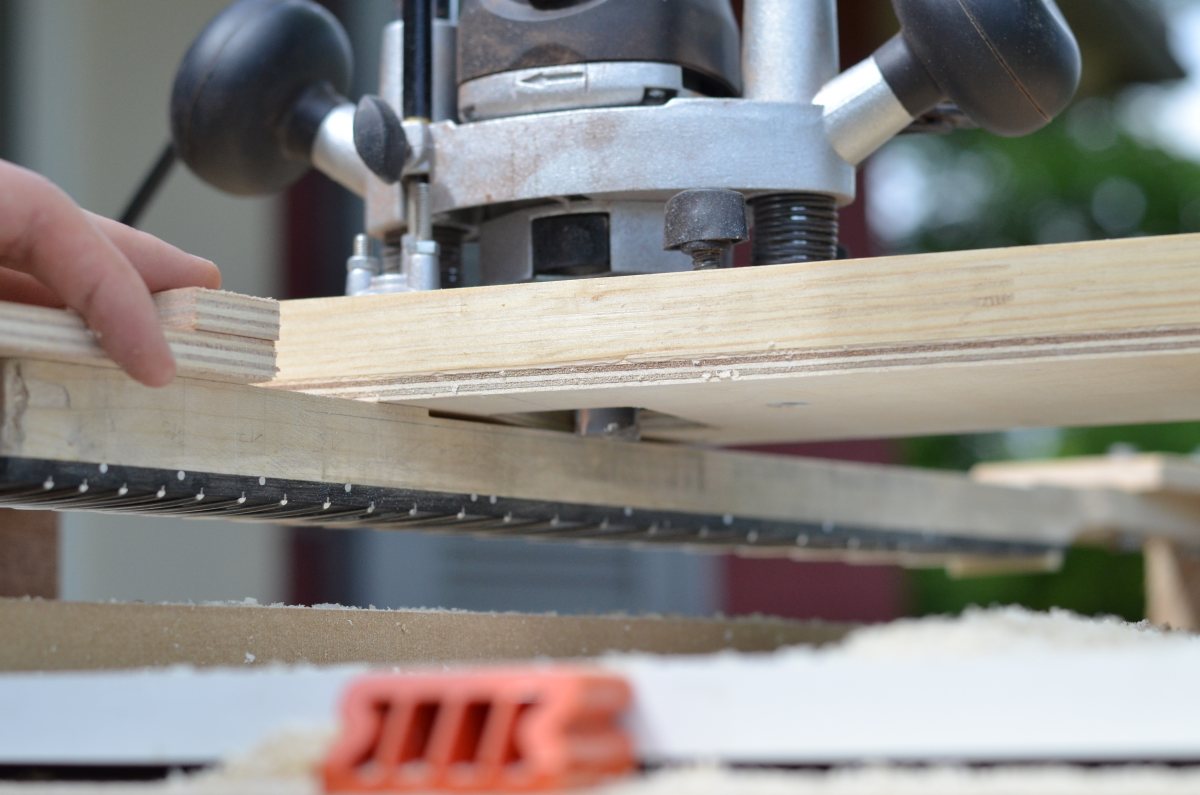

Dann mit einer Haltevorrichtung die Halsrückseite auf Stärke gefräst und noch 2 45°Fasen angebracht. Der Hals ist in der Vorrichtung mit dem Griffbrett nach unten befestigt und lässt sich genau unter meiner Portalfräse durchschieben. Die 45°Fasen mag ich (zur Zeit) lieber als eine komplette Verrundung, wie üblich.

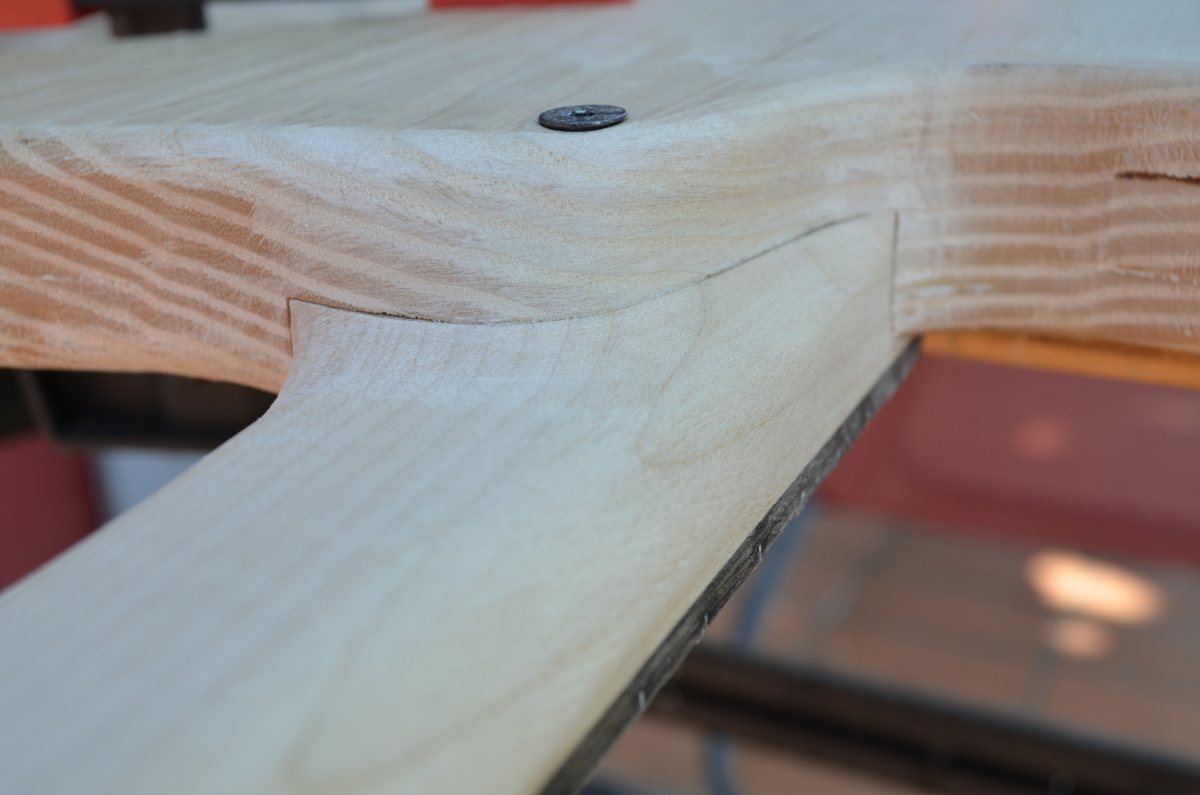

Dann noch den Hals-Korpus-Übergang von Hand mit Raspel und Schleifapier angepasst.



[*JEAN*]

interessante ansätze! Bin gespannt was daraus wird



[Titan-Jan]

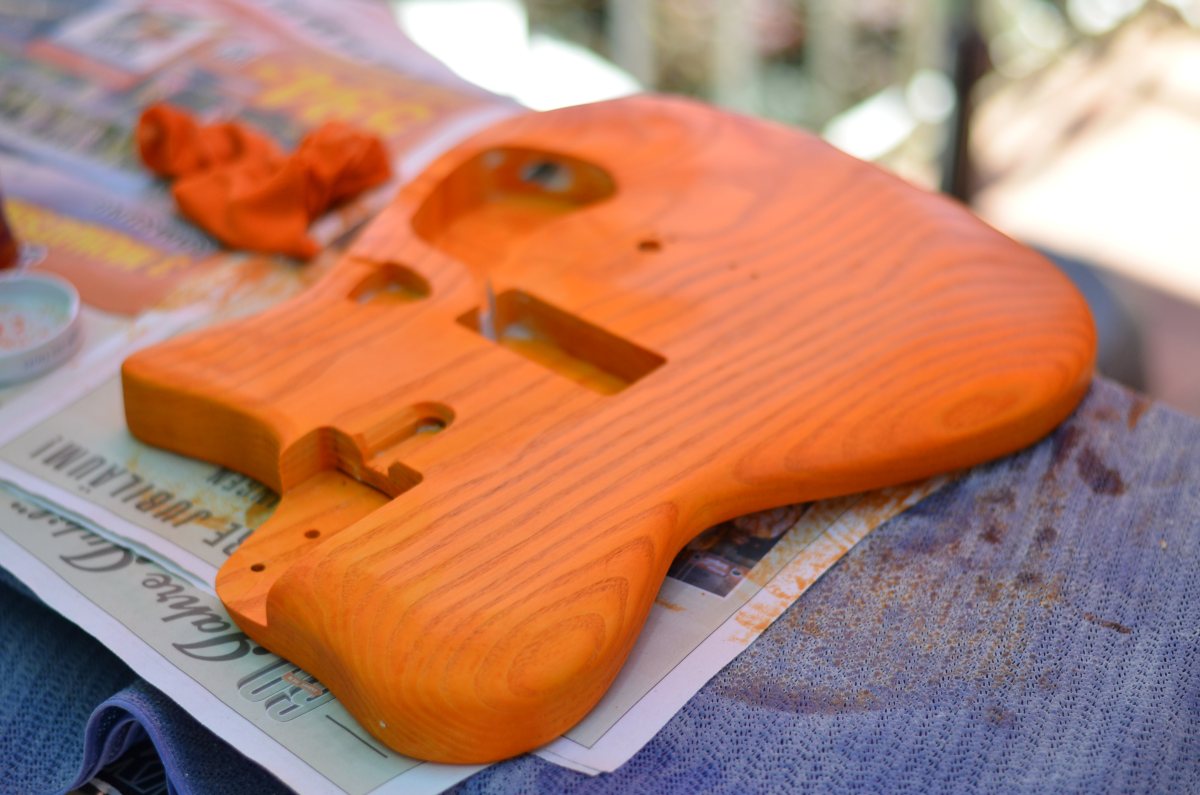

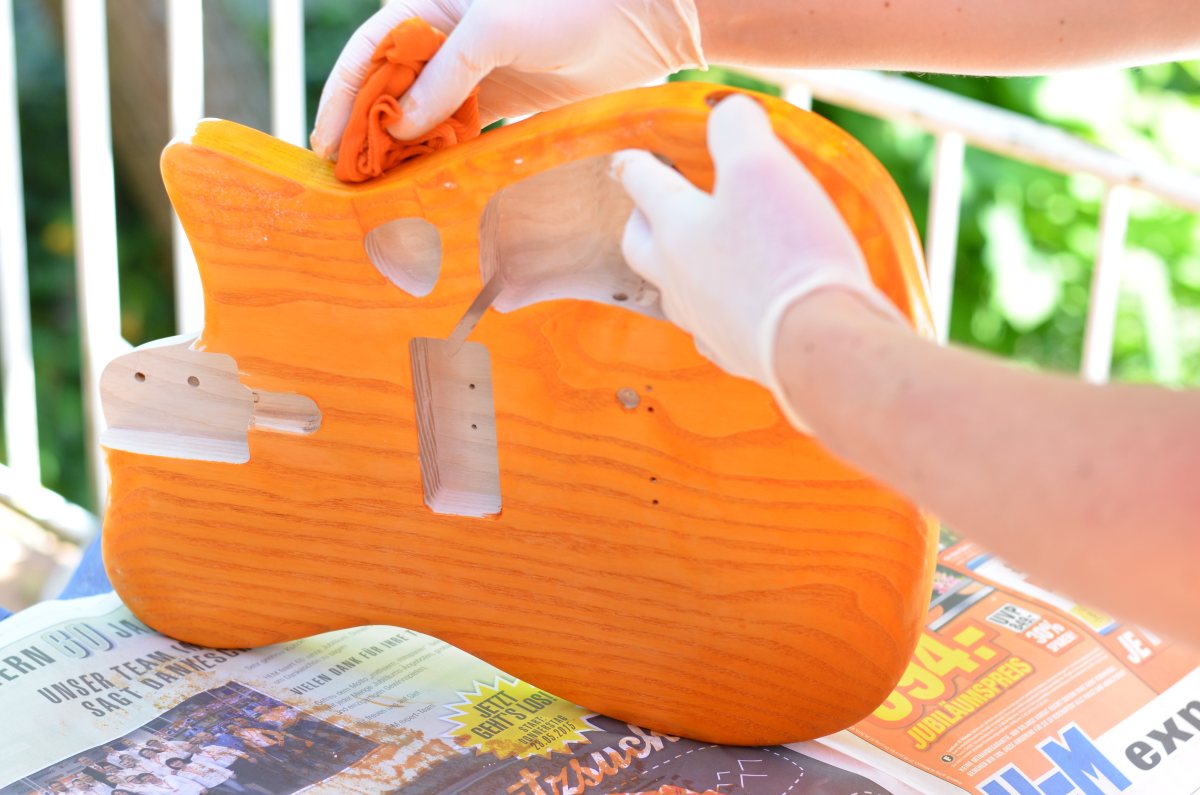

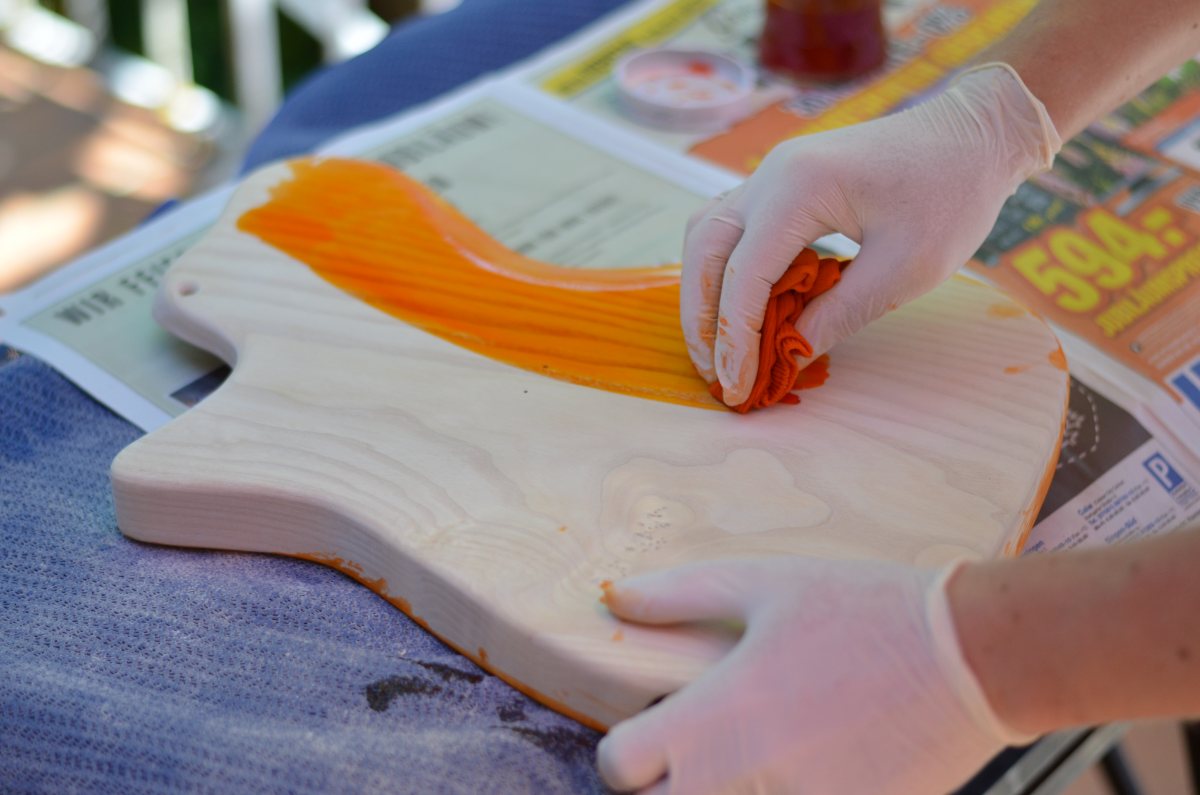

Inzwischen sind Body und Hals übrigens feingeschliffen und der Body wurde in schönem orange gebeizt.
Gefällt mir saugut... (aber es gibt auch Gegenmeinungen im Bekanntenkreis. Schein Geschmackssache zu sein )!



[Austin.Powers]

Gefällt mir sehr gut passt zu meinem aktuellen Projekt die hat auch so eine schön krasse Farbe



[Ben zen Berg]

Passt zur Jahreszeit, hat was von Campari/Orange...



[Reinhardt]

Vielleicht könnte man da noch so eine Art Violin-burst draus zaubern, also an den Rändern und insgesamt eine Spur dunkler?

Bin aber kein Fachmann, und wenn es Dir so gefällt, auch nicht schlecht!

Fällt auf jeden Fall auf und man sieht die schöne Maserung des Holzes. ;-)
