Harley Benton B-550 - Kabel ab!

[Blackmood]

Hallo zusammen,

ich habe hier einen schönen 5 Saiter Bass, der leider ein Problem hat - es kommt nichts aus ihm raus

Den Bass selbst habe ich vom Thomann Flohmarkt und ich hatte ihn bislang nur zum "Üben" genutzt. Jetzt soll das Teil mal an die Box / für Aufnahmen genutzt werden.

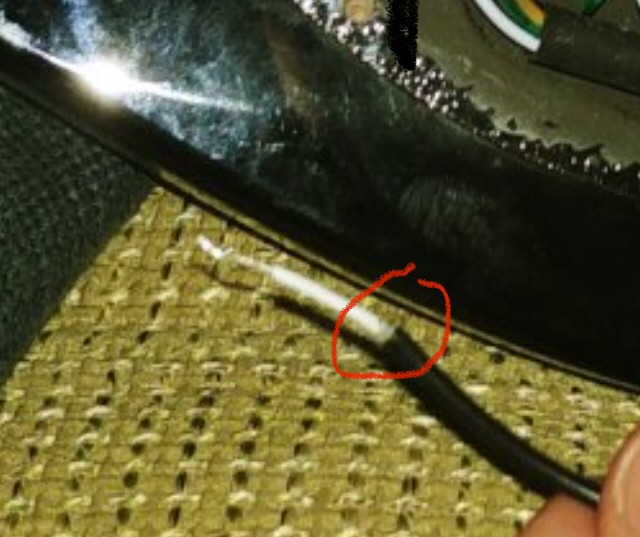

Batterie ist neu drinne, Auffälligkeiten sehe ich zunächst nur eine: Das weiße Kabel von der Buchse ist ab. Hier habe ich auch schon eine Stelle gefunden, wo es hingehören könnte, siehe Bilder anbei (Platine ganz links).

Liege ich da richtig? In welche der zwei Lötstellen gehört das Kabel denn nu (Ich vermute an die, an der man die Litzen sieht)?

Leider kommt beim reinen ranhalten des Kabels immer noch kein Signal raus.

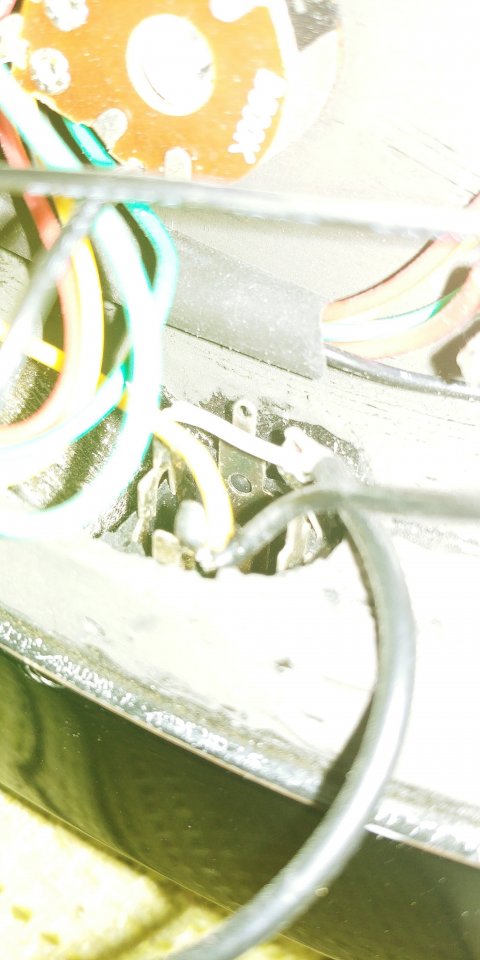

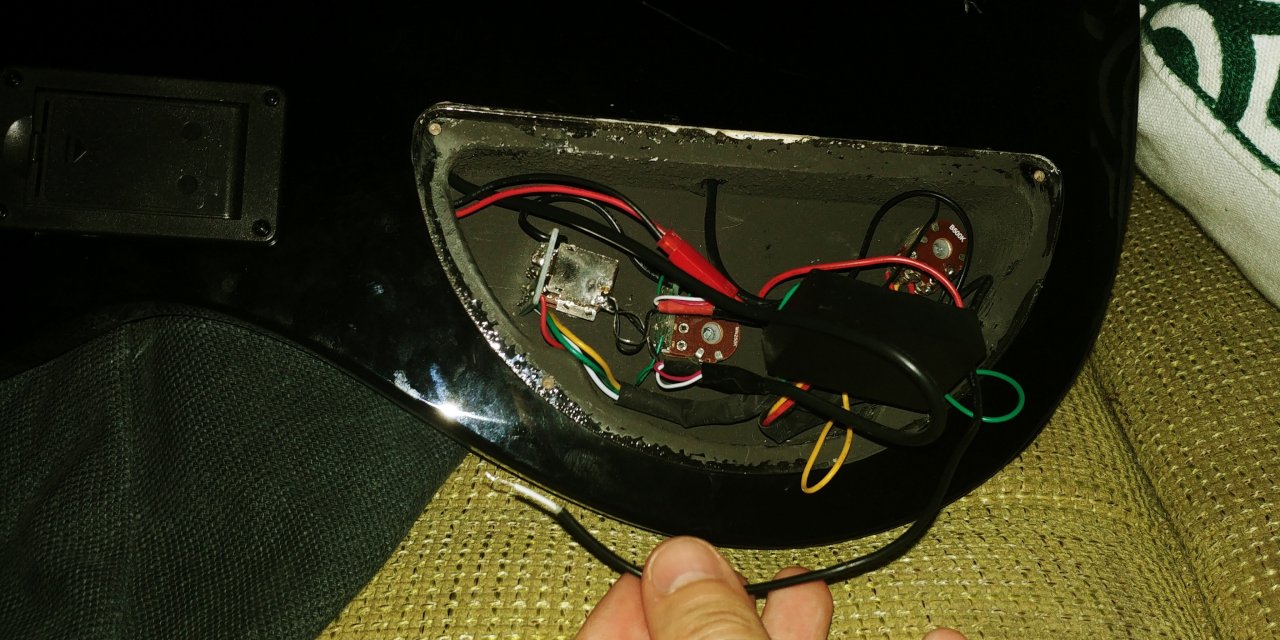

Entschuldigt bitte die schlechten Fotos, ich kann gerne nochmals welche nachliefern. Auf dem einen Bild sieht man die Buchse an der das Kabel dran ist, auf dem anderen die Platine die zwei freie Lötstellen hat.

Danke und Gruß Andy



[bassman9474]

Leider kann ich auf den Fotos so nichts erkennen, sorry. Bessere Bilder wären schön....



[Salty]

Wenn ich es richtig sehe hat das Kabel hier eine Ader und eine Ummantelung ( Drahtgeflecht )
Da du von zwei Lötstellen sprichst könnte ich mir vorstellen dass je Ader und Mantelung angelötete waren.

Bessere Bilder währen jedoch wirklich hilfreich
--- Beiträge wurden zusammengefasst ---



[waldru]

Probieren geht über studieren es kann ja nix kaputt gehen.



[Dr_Martin]

Bass an Amp anschliessen, Saite anschlagen und das weiße Kabel an die verschiedenen Stellen der Platine halten, wenn ein Ton kommt ist es die richtige Lötstelle.
Dann dranlöten, fertig.



[elkulk]

Hi,

wie Salty sagt, könnte die Abschirmung um die weiße Litze herum, die ich dort auch erkenne, auch noch relevant sein, damit ein Signal übertragen wird.
Ein einzelner Leiter macht eben noch keinen geschlossenen Stromkreis bzw. ein elektrisches Signal benötigt noch einen Bezugspunkt ("Signalmasse"), damit es rein elektrisch funktionieren kann.

Gruß Ulrich



[Blackmood]

Danke euch allen, ich versuche es mal mit der Abschirmung, die hatte ich bislang nicht auf dem "Schirm" Melde mich wieder



[Blackmood]

Hallo zusammen,

bin heute dazu gekommen und was soll ich sagen - Et läuft!

Musste die Abschirmung und das Signalkabel neu anlöten.

Danke
