Harley Benton Kit richtig verkabelt?

[Stekepego]

Hi,
ich habe mir einen Harley Benton Bausatz gekauft (https://www.thomann.de/de/harley_benton_electric_guitar_kit_ja.htm)
Nun bekomme ich allerdings nach dem Zusammenbauen keinen Ton aus der Gitarre raus.
Eigentlich müssen die Verbindungen ja nur zusammengesteckt werden, deshalb bin ich gerade ein bisschen ratlos. Leider finde ich für den Bausatz auch kein Schaltbild o.ä. mit dem man es vergleichen könnte, und selbst gefunden habe ich bisher auch nichts.

Was ich bisher überprüft habe:

• Kabel funktioniert (mehrere ausprobiert)
• Klinkenbuchse funktioniert (Durchgang gemessen von einem Kabel das weggeht von der Buchse zum anderen Ende des Klinkenkabels

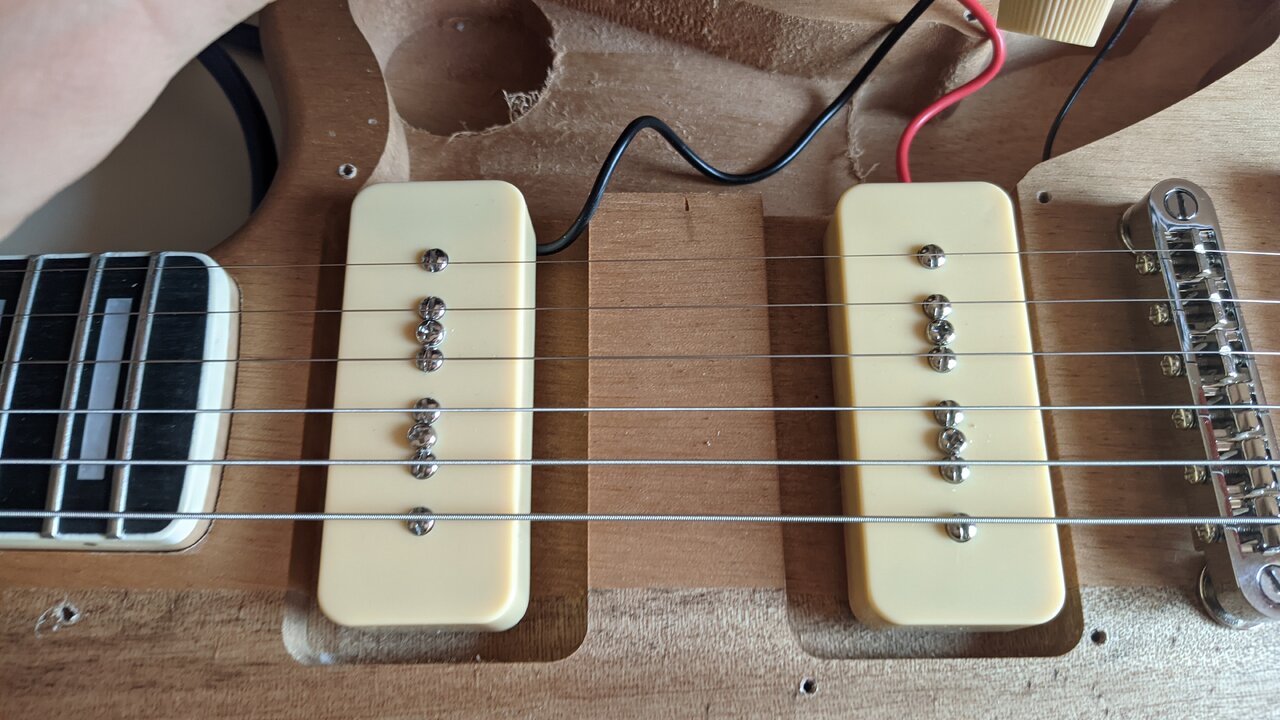

• Widerstand der PUs gemessen, lagen beide bei ~10k, was für P90 auch hinkommt, wenn ich das richtig gelesen habe?
• Lötstellen überprüft, habe auf den ersten Blick erstmal keine gefunden, die kalt aussieht

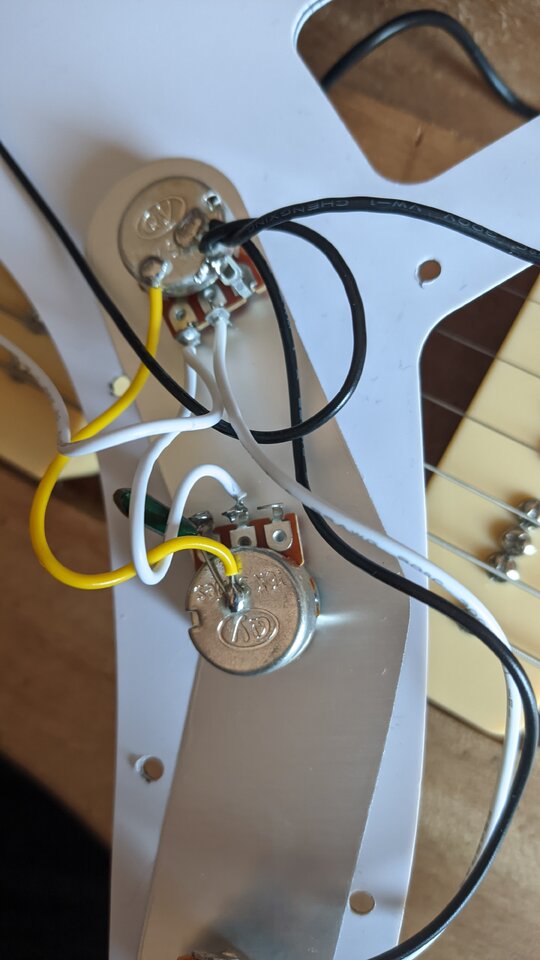

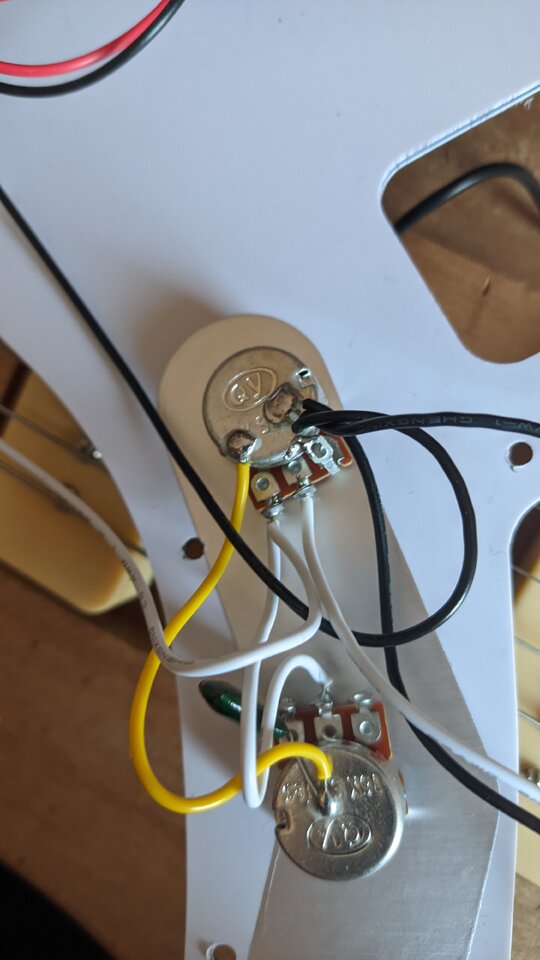

Was mir noch aufgefallen ist, am Tone Poti ist der eine Pin nirgends verlötet. Muss das so?

Ansonsten, fällt euch auf den Bildern vielleicht etwas auf, das vielleicht falsch verkabelt wurde? Ich weiß langsam nicht mehr weiter.

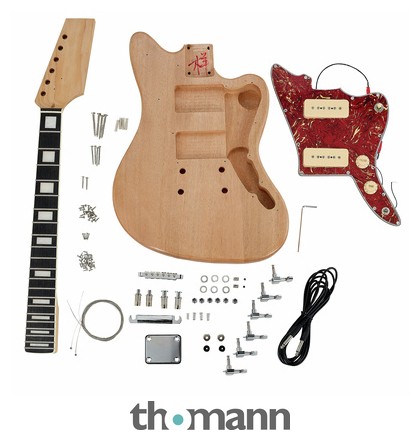

Harley Benton Electric Guitar Kit JA

Harley Benton Electric Guitar Kit JA, JA E-Gitarren Kit; Do-It-Yourself Kit; Korpus: Rengas (Holzfarbe kann variieren); Hals: Ahorn mit Binding; Griffbrett: Amaranth; Halsbefestigung: geschraubt; Einlagen: Block; 21 Bünde; Sattelbreite: 42 mm...

€89,00

www.thomann.de



[dubbel]

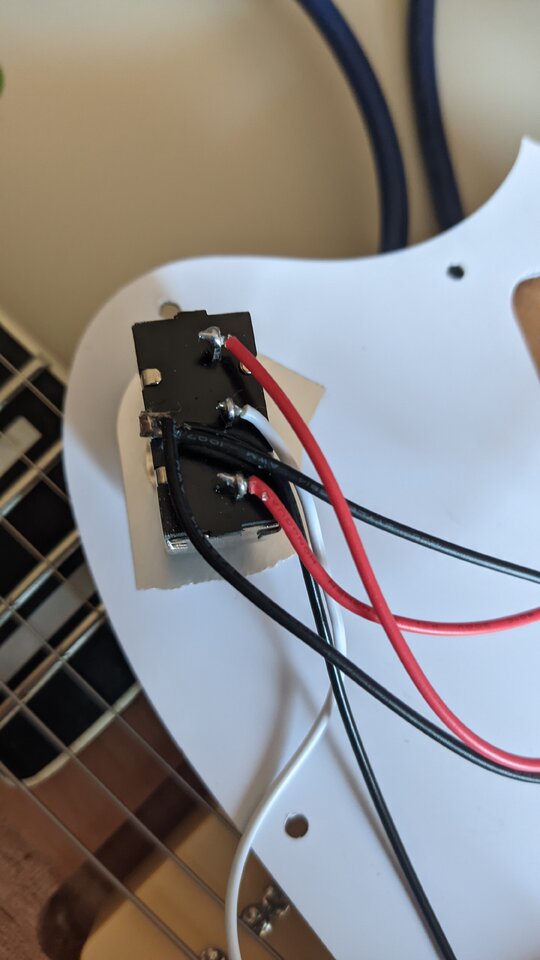

Sind das zwei P90 Pickups, einmal Volume, einmal Ton, und dreifach Toggle?



[Stekepego]

Ja



[B-Greifer]

Was mir noch aufgefallen ist, am Tone Poti ist der eine Pin nirgends verlötet. Muss das so?

Ansonsten, fällt euch auf den Bildern vielleicht etwas auf, das vielleicht falsch verkabelt wurde? Ich weiß langsam nicht mehr weiter.

Das beim Tone-Poti muss so.

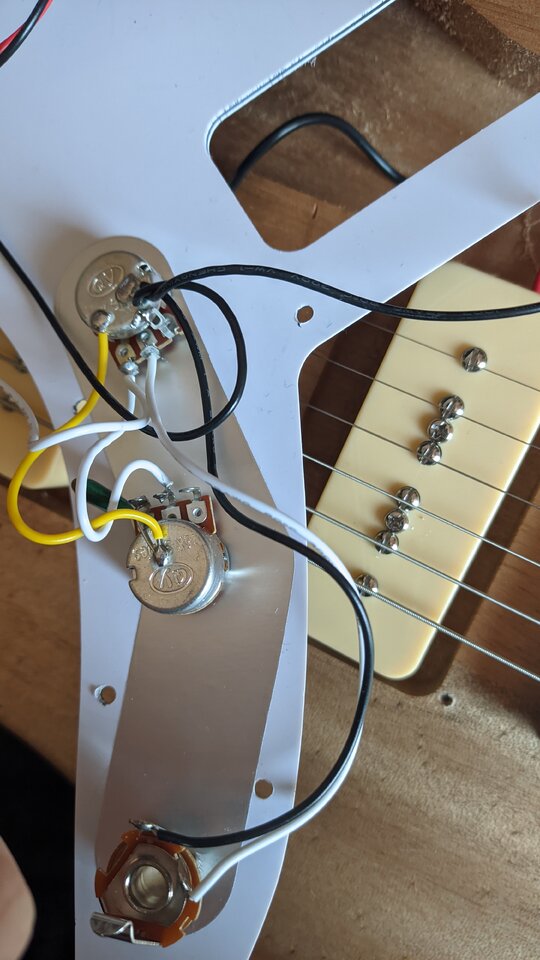

Ob bei der Buchse weiß und schwarz vertauscht sind, kann ich nicht gut erkennen. Sollte aber dennoch ein Ton kommen. (Edit: Vll. auch nicht wegen Metallfolie)

Sonst fällt mir nix auf. Kannst du mal ein Bild machen, auf dem man alles auf einmal sieht?
(Schalter Pots Jack Pickups Kabel)

Beitrag automatisch zusammengefügt: 20.03.22

Ansonsten würde ich mit einer Widerstandsmessung an der Buchse anfangen:

Dabei mal den Schalter und Volume-Poti betätigen und schauen ob/wie sich die Werte ändern.
Das gibt ggf. schon gute Hinweise, wo das Problem liegen könnte.



[Stekepego]

...Kannst du mal ein Bild machen, auf dem man alles auf einmal sieht?...

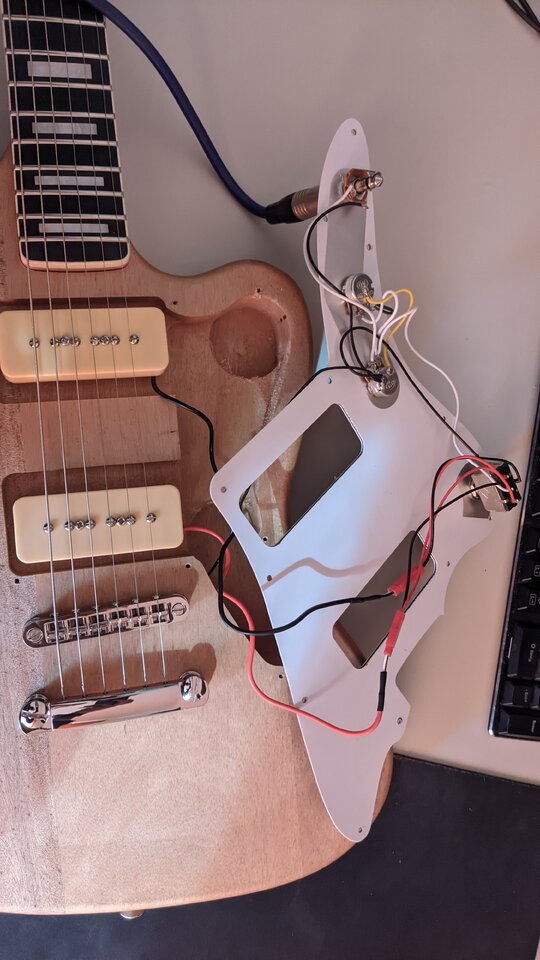

Hier mal alles zusammen



[B-Greifer]

Sieht für mich gut aus.

Wie gesagt: Mess mal an der Buchse.
Falls du da die Kabel ververtauscht hast, könnte es durch die Metallffolie mit der die Pots und Buchse auch noch verbunden sind, schon einen Kurzschluss geben (Wiederstand immer ~0).



[Stekepego]

Hm, ok, gibt einen Kurzschluss an der Buchse.

Also kabel habe ich keine verwechselt, das war ja schon vorher alles verlötet.
Wenn ich mir das so anschaue, scheint aber wirklich Masse und Signal vertauscht zu sein...



[B-Greifer]

Sah mir auch so aus. Das weiße Kabel muss mit dem 'Haken' verbunden sein. Das schw. mit dem Gehäuse der Buchse.



[Stekepego]

So, Kabel getauscht, funktioniert!
Danke für den Hinweis!



[B-Greifer]

Super
Viel Spass mit deiner neuen Gitarre.
