HARLEY BENTON HBL200BK draht gerissen wohin löten?

[teenpunk]

HI!
Ich hab 'n problem mit meiner HARLEY BENTON HBL200BK:

Ich hör nur noch was wenn ich OD an meinem Amp an hab, und dann nur noch cleanen Sound.Ich hab dann mal die Platte an der Rückseite weggeschraubt und gesehen dass da ein rotes Kabel vom Tone-Regler abgerissen ist. Weiß zufällig jemand wo des hinkommt.



[Exebeche]

Hallo,

wenn du ein einigermaßen scharfes Bild davon schießt, wird das kein großes Problem sein.

MfG Fabian



[LoneLobo]

Nee, komm, bitte nicht einigermaßen scharf, sondern scharf.
Wäre mal was neues hier, und teenpunk dann so ziemlich der erste user ders auf anhieb hinkriegt.



[teenpunk]

10 MP müssten reichen



[Das Nichts]

Scharf, nicht groß. Wo ist es denn?

cu,
Das Nichts



[Strat_Fan]

HI!
Ich hab 'n problem mit meiner HARLEY BENTON HBL200BK:

[...] und gesehen dass da ein rotes Kabel vom Tone-Regler abgerissen ist. Weiß zufällig jemand wo des hinkommt.

Ja, an den Tone-Regler.

Vielleicht siehst du ja schon die Stelle am Tonpoti, wo es abgerissen ist.
Bild wäre trotzdem gut.

Gruß
Jan



[teenpunk]

JVielleicht siehst du ja schon die Stelle am Tonpoti, wo es abgerissen ist.

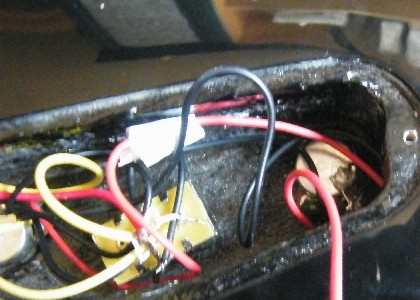

Das Kabel geht vom Tonepoti weg aber genaueres auf dem ersten Bild.

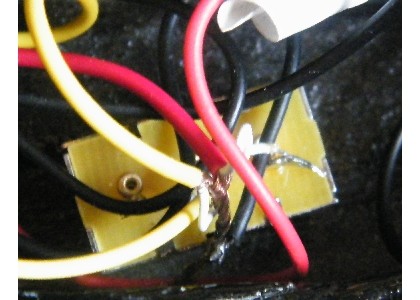

Auf dem zweiten Bild sieht man den 3-Wege tone Schalter an den bei mir die ganzen Kabel hingelötet sind.



[Exebeche]

Hallo,

jetzt kann ich mir auch denken, woher der niedrige Output kommt:
Ein 3-Wegschalter von der Bauart hat 4 Lötkontakte, drei davon in reihe auf dem Gehäuse, und einer seitlich am Gehäuse ansich. Auf dem zweiten Bild scheint es so, als wäre der mittlere Pin mit dem Pin am Gehäuse "unfreiwillig" in Kontakt; bieg mal den Draht, der vom Gehäusepin in Richtung Mitte geht, nach oben oder außen, dann ist vielleicht der Output wieder da.
Was das Tonepoti betrifft, so sieht man leider auf dem ersten Bild überhaupt nicht, wie es verkabelt ist.

MfG Fabian



[teenpunk]

danke geht wieder
