HILFE, bekomm ENGL 4x12er nicht mehr zusammen :-(

  • Ersteller QOTSA_Lover
  • Erstellt am
QOTSA_Lover

QOTSA_Lover

Registrierter Benutzer
Zuletzt hier
15.04.21
Mitglied seit
10.11.04
Beiträge
1.607
Kekse
6.847
Ort
im Herzen der Oberpfalz
Hallo Zusammen,


hab gestern meine Engl 4x12 er auseinandergeschraubt, weil zwei der Einschlagmuttern nicht mehr gegriffen haben.

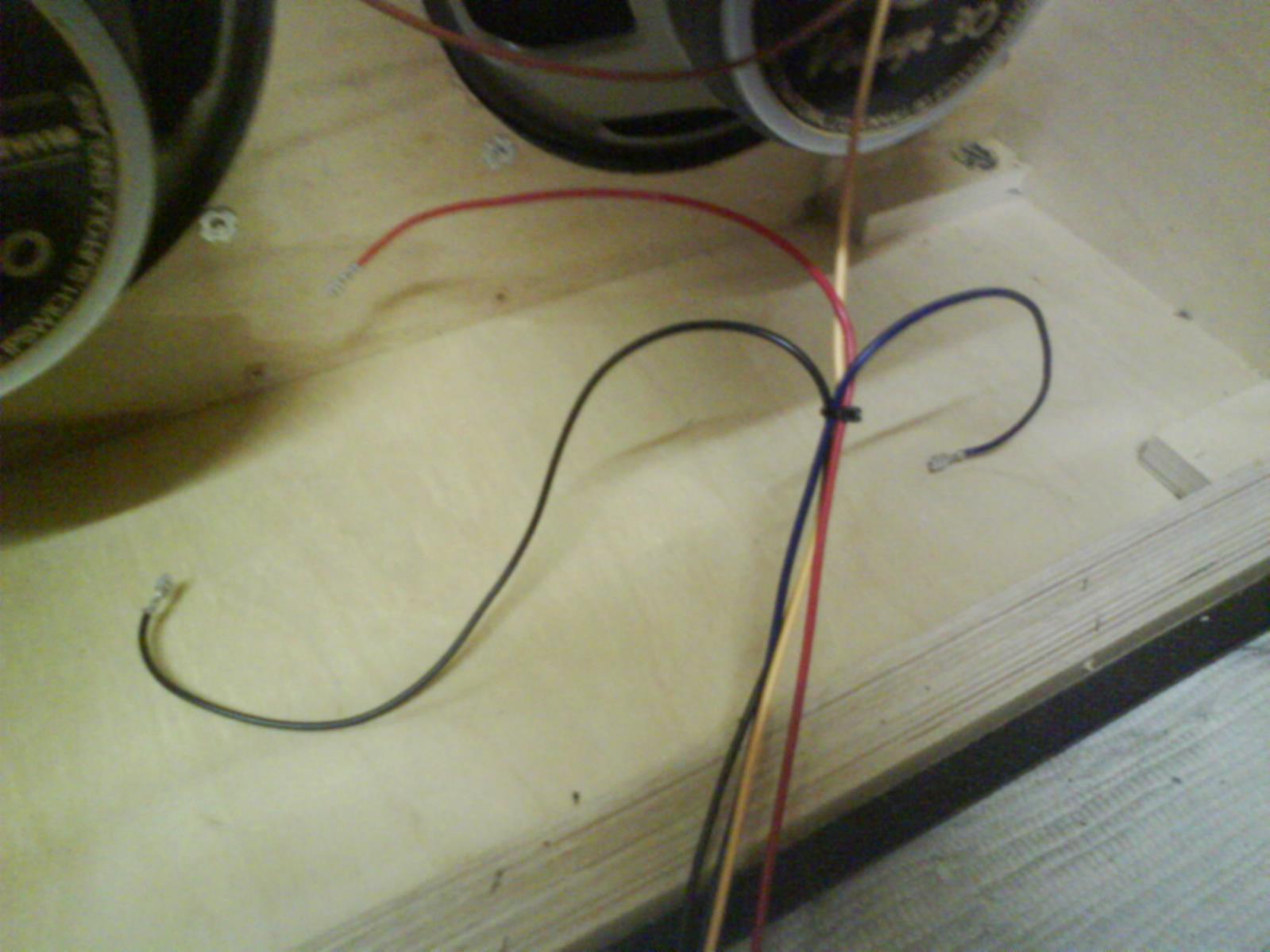

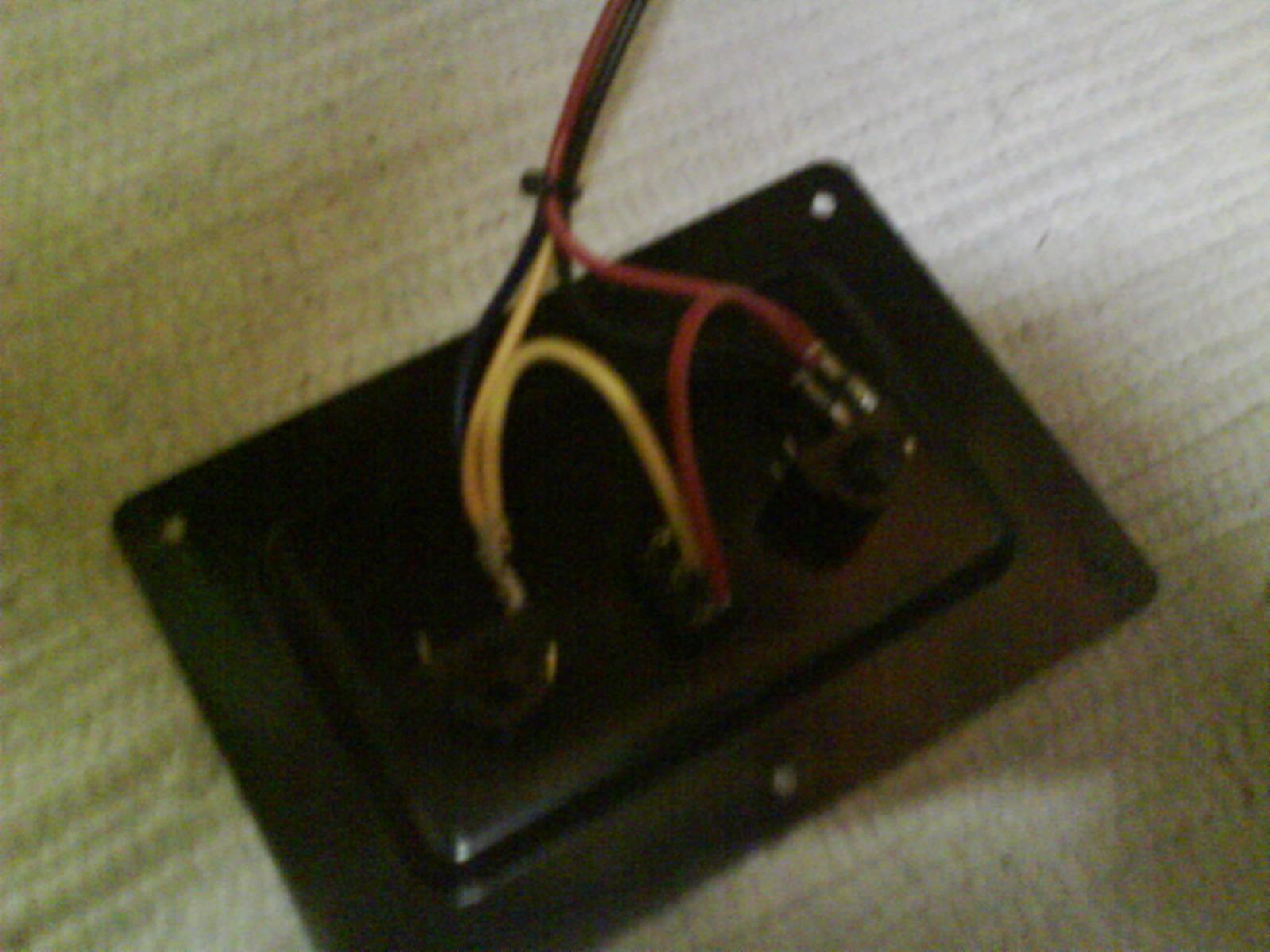

Auf jeden Fall ist mir dann der Deckel umgefallen, hat die anschlussplatte mitgenommen und mir die Kabel unfreiwillig abgezogen. Jetzt steh ich mir drei losen Kabel da, und weiß nicht mehr wo die hinsollen :)


Hab zwar gegoogelt und 3 Millionen Schaltpläne durchgesehen, aber ich bin mir eben nicht 100% sicher!

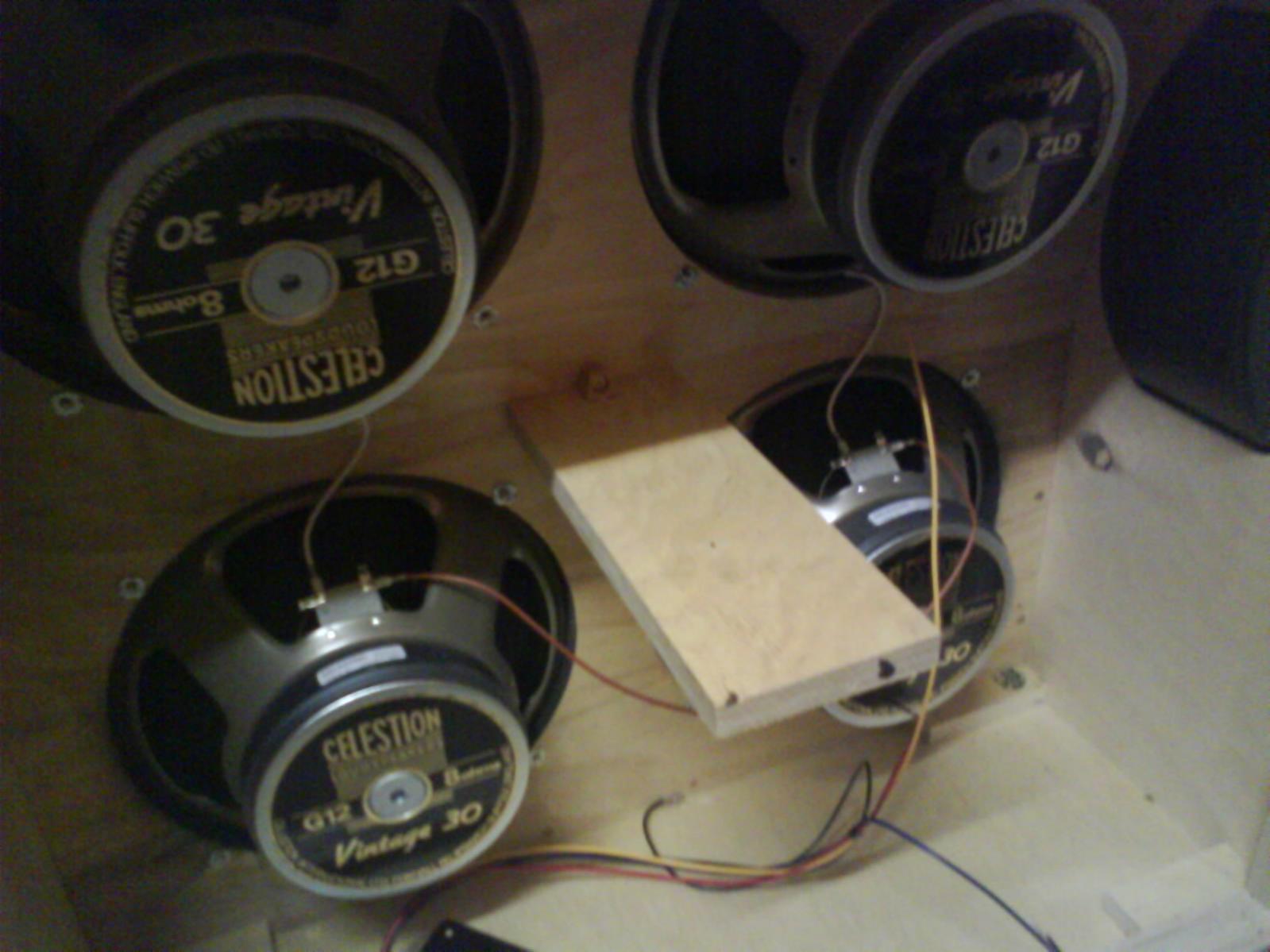

Hab in den Anhang 3 Bilder gepackt, wo das ganze zu sehen ist. Meines wissens, muss nun das blaue Kabel an das Minus des unteren rechten, das Rote Kabel an das Plus des Oberen linken und das schwarze Kabel an das Minus des unteren linken.


Sehe ich das richtig?


P.S.: Ich hab wie gesagt 100te Pläne durchgesehen, aber ich bin da nicht zu 100% sicher, weil die alle irgendwie anders aussehen, wie die Verkabelung dieser Box.


Is ne Engl Standard mit 4x V30 und Stereo schaltbar!


Anhänge

  • DSC00027.jpg
    127,4 KB · Aufrufe: 204
  • DSC00029.jpg
    120,4 KB · Aufrufe: 174
  • DSC00030.jpg
    141,2 KB · Aufrufe: 155
F

Franker

Registrierter Benutzer
Zuletzt hier
02.10.12
Mitglied seit
16.03.09
Beiträge
65
Kekse
0
Ort
Vogelsbergkreis
ich glaube schwarz müsste masse sein und die andern beiden vorne dran...
srii bin mir nicht ganz sicher mein praktikum ist schon etwas länger her daa habe ich soetwas gemacht... aber probier einfach aus wenns falsch waa wieder ablöten...

aber ich bin mir nicht 100% sicher also keine Garantie!

Bierschinken

Bierschinken

Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
15.04.21
Mitglied seit
12.04.05
Beiträge
12.192
Kekse
37.542
Ort
Köln
Sorry, quatsch geschrieben....

Thhherapy

Thhherapy

Registrierter Benutzer
Zuletzt hier
20.12.20
Mitglied seit
26.01.08
Beiträge
2.918
Kekse
7.262
Ort
nähe Salzburg
muss nun das blaue Kabel an das Minus des unteren rechten, das Rote Kabel an das Plus des Oberen linken und das schwarze Kabel an das Minus des unteren linken.

sehe ich genau so.
bin mir auch ziehmlich sicher.
jedenfalls würde die Schaltung mit dem 8 und 16 Ohm so passen.


aber probier einfach aus wenns falsch waa wieder ablöten...

na ja, wenn man einen Röhrenamp dranhängt und die Ohmzahl nicht stimmt kanns schon zu spät sein, um was anderes auszuprobieren.....
