Humbucker Wiring - 2 Humbucker 1 Push/Pull Volume

von Jippiekaiyey, 02.11.07.

  1. Jippiekaiyey

    Jippiekaiyey Registrierter Benutzer

    Im Board seit:
    26.09.06
    Zuletzt hier:
    21.12.07
    Beiträge:
    40
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 02.11.07   #1
    servus,
    aaaaaaaaalso möchte folgende Schaltung in meiner selbstgebauten Randy Rhoads Axt....:

    2 Humbucker, 1 Volume push/pull

    Kann mir jemand sagen wie ich das verlöten muss?? hab noch nie mit push/pull potis gearbeitet.... :confused:

    THANX!!!

  2. Mich0r

    Mich0r Registrierter Benutzer

    Im Board seit:
    07.12.05
    Zuletzt hier:
    22.08.13
    Beiträge:
    1.058
    Ort:
    Jülich
    Zustimmungen:
    1
    Kekse:
    997
    Erstellt: 03.11.07   #2
  3. Jippiekaiyey

    Jippiekaiyey Threadersteller Registrierter Benutzer

    Im Board seit:
    26.09.06
    Zuletzt hier:
    21.12.07
    Beiträge:
    40
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 03.11.07   #3

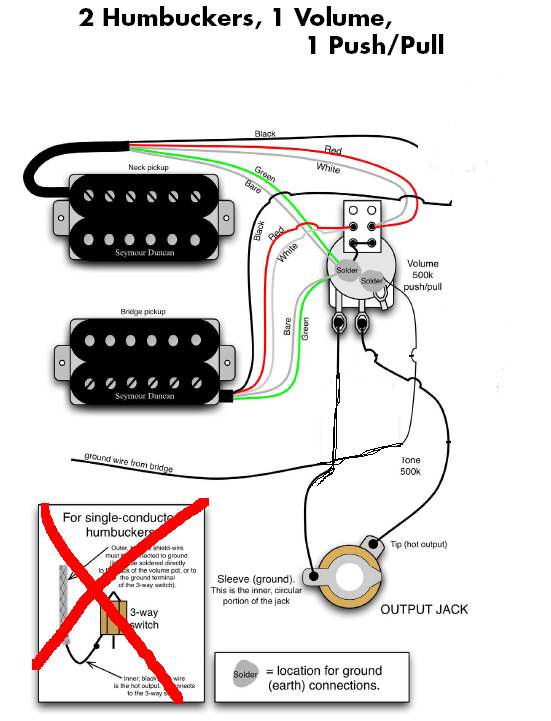

    so hab en einen plan der duncan wiring shapes mal umgebastelt....
    kann das so funktionieren????? die scharze Litze derHumbucker war vorher am 3 way toggle Switch.....ich meine aber die sei doch "hot"?Muss schwarz dann evtl. anstatt der roten an den Push/Pull Poti?


    Anhänge:

  4. Sustainic666

    Sustainic666 Registrierter Benutzer

    Im Board seit:
    01.10.06
    Zuletzt hier:
    6.11.10
    Beiträge:
    601
    Ort:
    an der gitarre
    Zustimmungen:
    0
    Kekse:
    920
    Erstellt: 03.11.07   #4

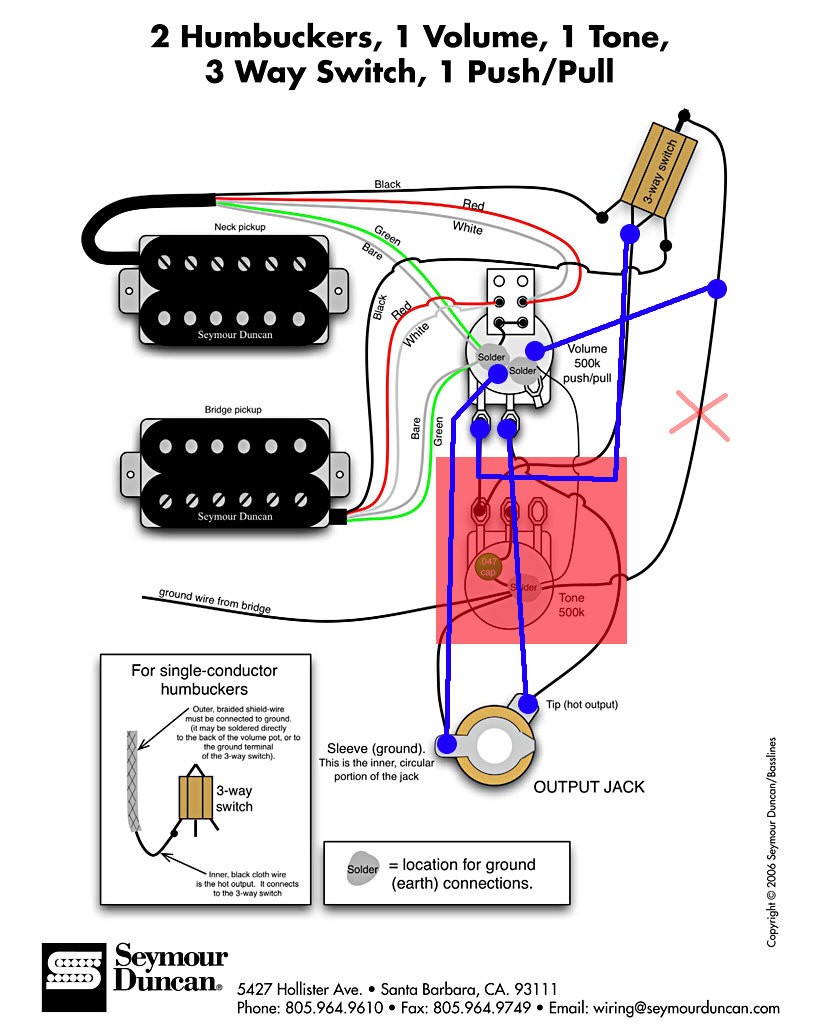

    so müssts funzen ...


    Anhänge:

  5. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
  6. Sustainic666

    Sustainic666 Registrierter Benutzer

    Im Board seit:
    01.10.06
    Zuletzt hier:
    6.11.10
    Beiträge:
    601
    Ort:
    an der gitarre
    Zustimmungen:
    0
    Kekse:
    920
    Erstellt: 03.11.07   #6
  7. Jippiekaiyey

    Jippiekaiyey Threadersteller Registrierter Benutzer

    Im Board seit:
    26.09.06
    Zuletzt hier:
    21.12.07
    Beiträge:
    40
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 03.11.07   #7
    ja...fein..aber ich will an der ganzen sache doch gar kein 3-way-Switch

  8. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 03.11.07   #8
    ja mein gott, an den schalter gehen 3 kabel, 2 von den tonabnehmern (auch noch "hot", wie man der herstellerseite entnehmen kann) und eins richtung buchse.

    Welche wird man da wohl verbinden müssen? :ugly:

  9. Sustainic666

    Sustainic666 Registrierter Benutzer

    Im Board seit:
    01.10.06
    Zuletzt hier:
    6.11.10
    Beiträge:
    601
    Ort:
    an der gitarre
    Zustimmungen:
    0
    Kekse:
    920
    Erstellt: 03.11.07   #9
    alle? [​IMG]

  10. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 03.11.07   #10
    Rischtiiiiiiiiiiiisch! :great:

  11. Jippiekaiyey

    Jippiekaiyey Threadersteller Registrierter Benutzer

    Im Board seit:
    26.09.06
    Zuletzt hier:
    21.12.07
    Beiträge:
    40
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 03.11.07   #11
    jo läuft...danke...auch wenn ihr nicht grad "geduldig" wart.... is halt keine standartschaltung und mit push/pull potis hab ich noch nie gearbeitet....

    so long...THX :D
