Ibanez RG1570 Verkabelung

[new_age]

Ich such nach einem Schaltplan für eine Ibanez RG1570 da sich bei mir eine Lötstelle gelöst hat. Naja nach öffnen der Gitarre ist mir ein ziemlicher "Saustall" ^^ entgegen gekommen welchen ich jetzt ganz gerne beseitigen würde. Deswegen würde ich jetzt einen Schaltplan brauchen. Wenn keiner vorhanden ist kann ich auch einen "normalen" Schaltplan für H-S-H mit Vol, Tone-Poti und 5-Way-Switch nehmen??

lg

€: bitte schließen hab die Verkabelung auf der US homepage gefunden.

lg



[bonito369]

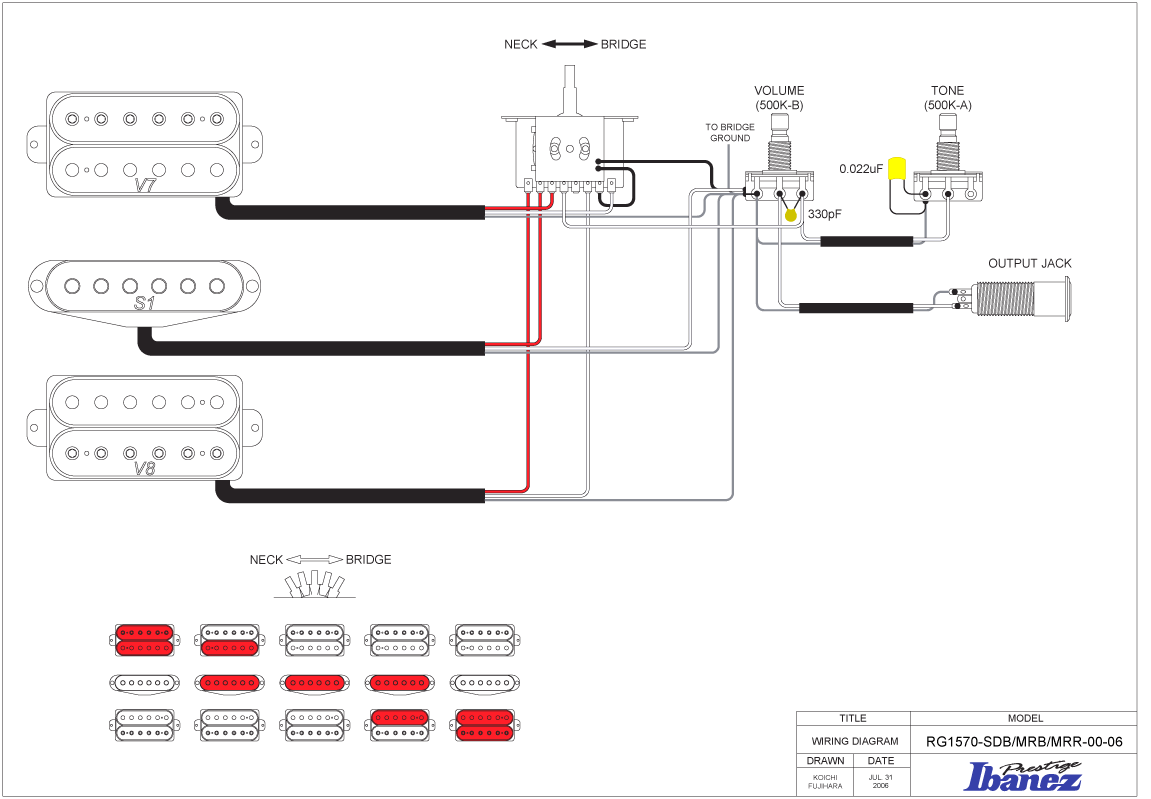

Das fördert die Gugel Bildersuche zutage.

Hoffe das hilft dir weiter

b.
