Okay, der Titel mag etwas komisch klingen, mir fiel aber keine bessere Beschreibung ein. :)

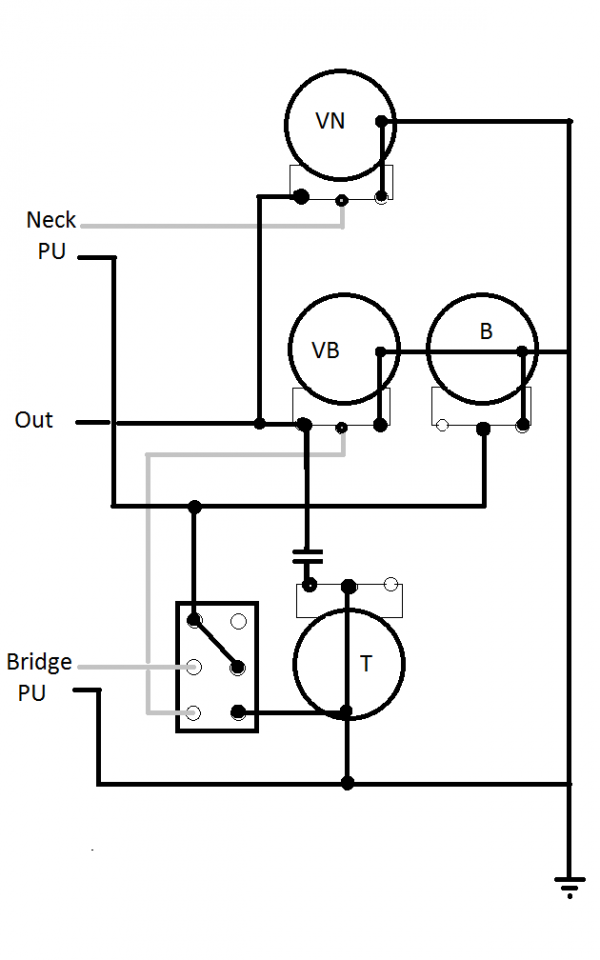

Folgenden Schaltplan habe ich mir für meinen Jazz-Bass überlegt, vielleicht ist das ja auch für andere interessant:


VN: Volume Neck
VB: Volume Bridge
B: Blend
T: Tone

Der Tone-Poti soll ein Push/Pull-Poti sein. Unten ist eine ganz normale JB-Schaltung mit 2x Vol + Tone.
Gezogen sollen die PUs in Reihe geschaltet werden. VB/B ist ein Doppelpoti, sodass sich darüber nach dem Umschalten der Bridge- zum Neck-PU hinzumischen lässt. VN ist dann logischerweise Mastervolume.

Kann man das so machen oder spricht was dagegen?
