Jimi Hendrix Wah pedal und ein fehlender Kondensator

  • Ersteller Puschel
  • Erstellt am
P
Puschel
Registrierter Benutzer
Zuletzt hier
31.01.14
Registriert
26.08.08
Beiträge
2
Kekse
0
moin moin,
hätte da mal ne frage zum jimi hendrix Wah was mir vor 2 tagen zugelaufen ist..
und zwar wollte ich in das pedal ne batterie packen als mir auffiel das auf der platine
ein bauteil fehlt.nach etwas recherche hab ich dann schonma rausgefunden das es sich
dabei um einen kondensator handelt aber welcher exakt war nich herauszukriegen (volt und farad-wert).

Hat vielleicht einer einer ein jh-1 von dunlop zuhause rumfliegen und kann mir mitteilen welcher kondensator dort verbaut wurde?

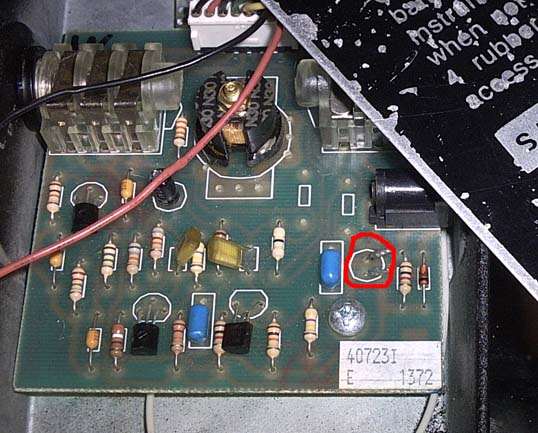

Bild habe ich angehängt und fehlenden Kondensator rot markiert...

Gruß
Puschel

Eigenschaft


Anhänge

  • IMG000462.jpg
    93,3 KB · Aufrufe: 232
Josh TE
Josh TE
Registrierter Benutzer
Zuletzt hier
22.04.09
Registriert
13.03.04
Beiträge
743
Kekse
284
Ort
Berlin
Hi, ich hab zwar jetzt gerade kein JH-1 hier aber ich würde sagen, dass ist der 220uF (50V)
Elko.
Der andere ist doch der 4,7uF Elko, oder?

Da drüber fehlen aber auch noch 2 Widerstände.

W
wolfForPresident
Registrierter Benutzer
Zuletzt hier
17.12.09
Registriert
05.10.08
Beiträge
139
Kekse
501
Ort
Wien, 1040
Ohne Garantie, aber ich glaube mich zu erinnern, dass das Teile vom Eingangsbuffer sind. Hab mich über einen TrueBypass beim Crybaby informiert... aber ich kann mich leicht irren! Vielleicht hilfts trotzdem.

Blubber
Blubber
Registrierter Benutzer
Zuletzt hier
04.01.12
Registriert
22.01.05
Beiträge
720
Kekse
5.011
Der Elko hat 16V und 220µF!
Meines wissens nach dient er nur zur Spannungsstabilisierung.

Gruß

P
Puschel
Registrierter Benutzer
Zuletzt hier
31.01.14
Registriert
26.08.08
Beiträge
2
Kekse
0
moin moin,
also der elko is definitiv n 220uf 16v elko..wurde mir schon von anderer seite bestätigt. hab
den auch eingelötet und was soll ich sagen....et geeeeht ;) keene 200puls mehr hehe...

@WolfForPresident: hast du mods an deinem pedal durchgeführt??? wenn ja würden mich infos freuen :)

@josh TE: wasn das fürn schnuckliges röhrenteil als avatar???? pre-amp, tubescreamer?

Gruß
Puschel

W
wolfForPresident
Registrierter Benutzer
Zuletzt hier
17.12.09
Registriert
05.10.08
Beiträge
139
Kekse
501
Ort
Wien, 1040
@WolfForPresident: hast du mods an deinem pedal durchgeführt??? wenn ja würden mich infos freuen :)

Nein, gerade erst (gebraucht) gekauft, noch nicht mal verwendet (außer Funktionstest). Was ich überlege ist ein True Bypass (dann wär nur noch mein Nobels Chorus ohne), und eventuell klangverändende Mods, also die "Breite" und effektive Tonöhe des Effekts. Aber das seh ich dann, sobald ichs wirklich nutze.

Was eventuell einfaches und nettes, was ich gelesen habe, ist das Aushängen des Zahnrades und ein um 2-Zähne-weiter-wieder-Einhängen.. verschiebt den Wah-Effekt in tiefere Frequenzen (vom Poti geht sichs anscheinend aus) und kostet nix;-)
