Killswitch in Epiphone Les Paul Special nachrüsten

[davidmoesi]

Grüß Gott liebe Rocker!
Ich bin am überlegen ob ich mir für meine Epiphone Les Paul special einen Killswitch bestellen sollen? Gibt es irgendwelche Pros und Contras? Ersetzt der killswitch den tone poti oder ist der dann einfach zum Reindrücken?

Vielen dank schonmal



[StrangeDinner]

der killswitch ist auch dein tonepoti oder volumenpoti, je nachdem was du willst.



[davidmoesi]

Oh das is nice, danke!



[gesch]

Meine erste Frage wäre: "Wieso?"

Bei Deiner LP kannst Du doch einen Vol.-Poti zudrehen und dann funktioniert Dein 3-Wege Toggle doch als Killswitch.
Wenn Du das als Effekt einsetzen willst, dann schaltet man ja zwischen an und aus und nicht zwischen Hals-PU und Steg-PU. Somit kann man also bei diesem speziellen Effekt einen PU zudrehen.

Gruß



[davidmoesi]

Gut dann muss ich das heute gleich ausprobieren. Wusste bis jetzt nicht das es so auch funktioniert danke auf jeden fall!



[StrangeDinner]

Meine erste Frage wäre: "Wieso?"

Bei Deiner LP kannst Du doch einen Vol.-Poti zudrehen und dann funktioniert Dein 3-Wege Toggle doch als Killswitch.
Wenn Du das als Effekt einsetzen willst, dann schaltet man ja zwischen an und aus und nicht zwischen Hals-PU und Steg-PU. Somit kann man also bei diesem speziellen Effekt einen PU zudrehen.

Gruß

Gut das kommt jetzt auf die Gitarre an. Wieviele Potis und welche Verdrahtung.



[davidmoesi]

Ich habe drauf einen volume poti, einen tone poti, und einen dreiwegschalter. Verkabelung ist ein isolierter einadriger 1,5mm^2.



[StrangeDinner]

dann geht das vorgeschlagene garnicht.
Mit verdrahtung meinte ich nicht den Querschnitt, sondern die Schaltung an sich.
Mit zwei volumen und zwei ton poti in der richtigen verschaltung, kannst du einen killswitch simullieren, das geht aber nur wenn du zwei volumen hast, was du nicht hast.



[davidmoesi]

Oh tut mir leid dann war das mein fehleraber danke für die hilfe!



[StrangeDinner]

du hast mich falsch verstanden. dein gewünschter killswitch geht immer, wenn du ein poti hast. was nicht geht ist das was der kollege vorgeschlagen hat.



[dubbel]

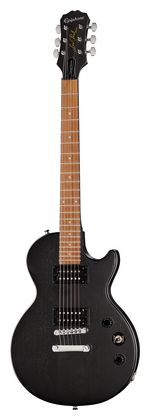

Epiphone Les Paul special

so eine?

Epiphone Les Paul Special
*​



[davidmoesi]

Ja genau das ist sie



[dubbel]

das müsste dann dieses wiring sein. dann geht die Idee in #4 leider nicht.



[davidmoesi]

Aber mit einen gekauften Killswitch würde es prinzipiell funktionieren bei dieser Gitarre?



[StrangeDinner]

Aber mit einen gekauften Killswitch würde es prinzipiell funktionieren bei dieser Gitarre?

Ja, das würde funktionieren.
--- Beiträge wurden zusammengefasst ---

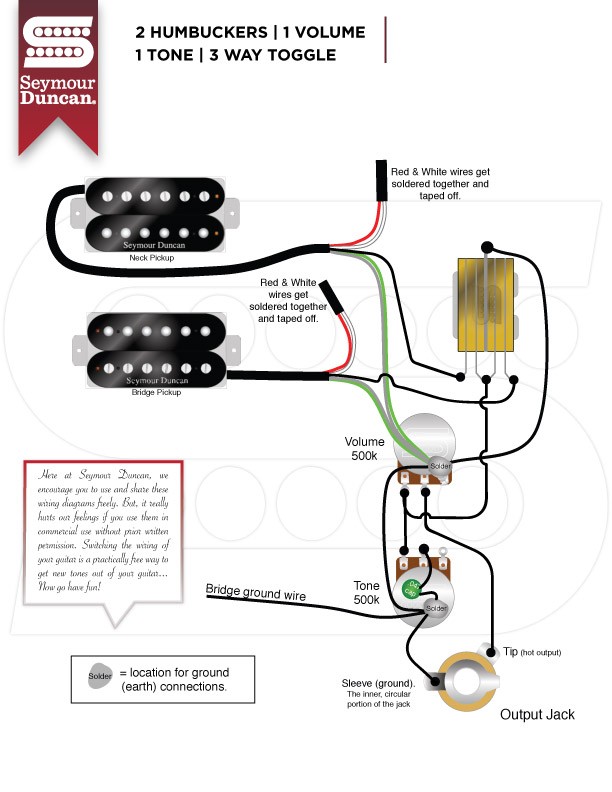

das müsste dann dieses wiring sein. dann geht die Idee in #4 leider nicht.

Anhang anzeigen 773306

Wie ich schon sagte es kommt auf die Gitarre an.



[gesch]

Stimmt - mit nur einen Vol.-Poti gehat es nicht - da brauchst Du einen extra Schalter.

Gruß



[dubbel]

z.B.

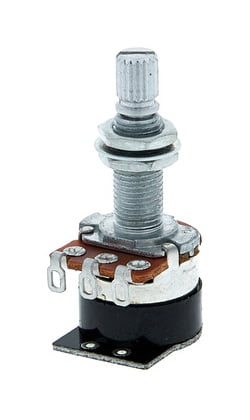

Shadow SH124-500 Kill Pot
*​

Das Ding ersetzt ein Poti, theoretisch kannst es für Vol. oder Tone Poti nehmen.

Der verlinkte ist logarithmisch, also üblicherweise Volumen-Poti, (Ton geht aber auch...).
500k müsste auch stimmen (vermute ich).

Link zur Anleitung, auf der letzten Seite ist auch die Verkabelung gezeigt.



[davidmoesi]

Gut passt danke!



[VS73]

Der hier tut's auch, etwas günstiger. Je nachdem ob man nur drücken oder drücken und ziehen will:
https://www.tube-town.net/ttstore/cts-potentiometer-500k-log-dpdt-long-shaft.html



[FuriousG]

Der hier tut's auch, etwas günstiger. Je nachdem ob man nur drücken oder drücken und ziehen will:
https://www.tube-town.net/ttstore/cts-potentiometer-500k-log-dpdt-long-shaft.html

Das ist aber kein Killswitch sondern ein Poti mit integriertem Schalter für beispielsweise Coilsplit-Funktion
