Komplizierter Halsbruch an Epiphone - Empfehlungen?

  • Ersteller tinydots
  • Erstellt am
tinydots

tinydots

Registrierter Benutzer
Zuletzt hier
27.09.20
Registriert
11.02.09
Beiträge
9
Kekse
0
Hallo zusammen,

ich habe eine Epiphone, die eine heftigen Bruch erlitten hat.
Es fehlen auch schon größere Stücke.

Mein Plan wäre es die vorhanden Flächen zu verleimen/kleben und im Nachgang längs Holzsplinte einzusetzen um beste
Stabilität zu erreichen und fehlende Bereiche zu füllen.

Beim Leim habe ich an einen füllenden Kleber gedacht (da ich nicht weiss ob die Flächen exakt passen) und bin auf uhu holz max gestossen.
Was würdet ihr empfehlen?

Grüße
Andre

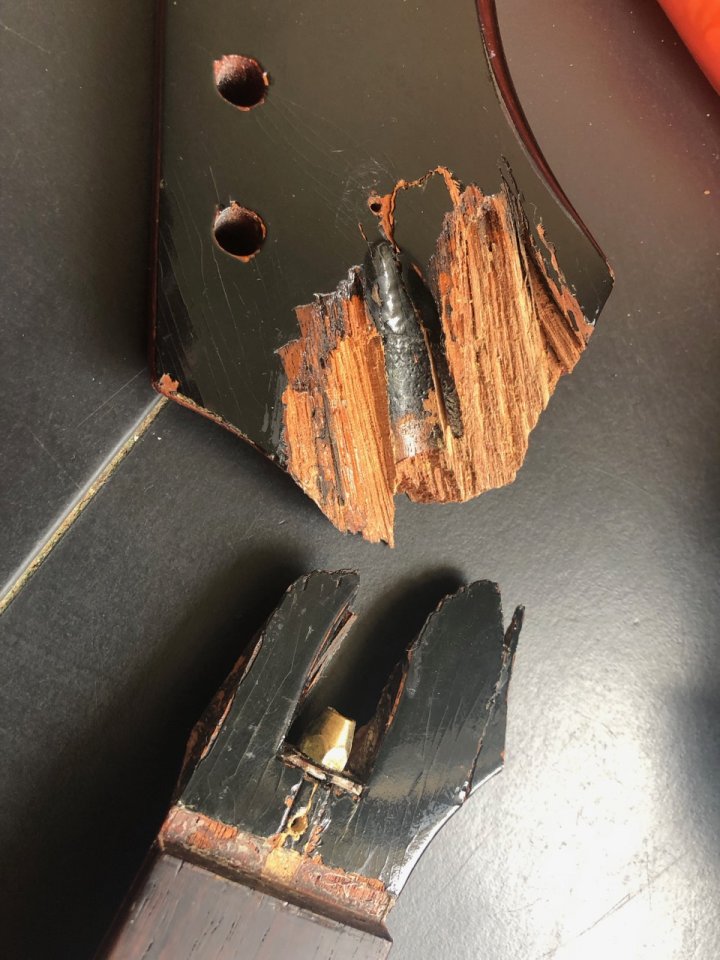

epiphone-wilshire-bruch - 1.jpg

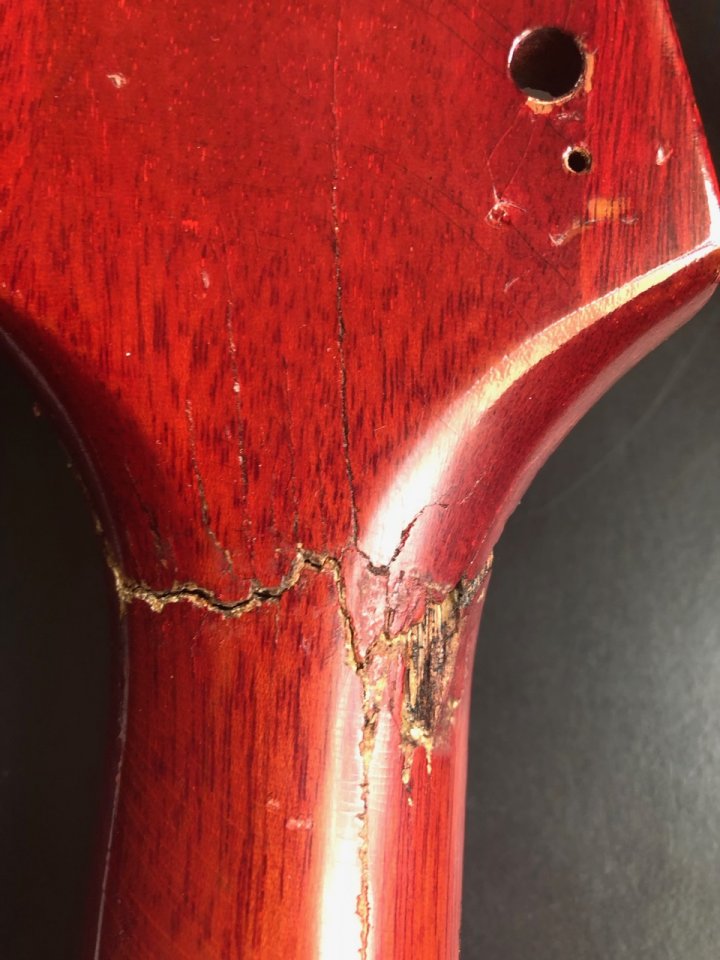

epiphone-wilshire-bruch - 2.jpg

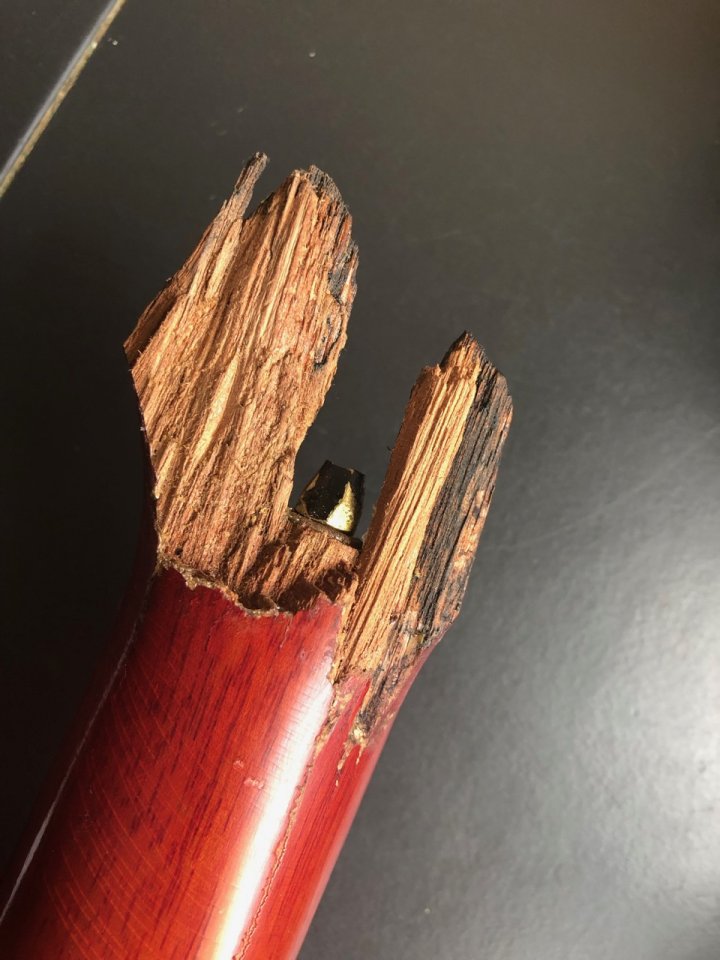

epiphone-wilshire-bruch - 3.jpg

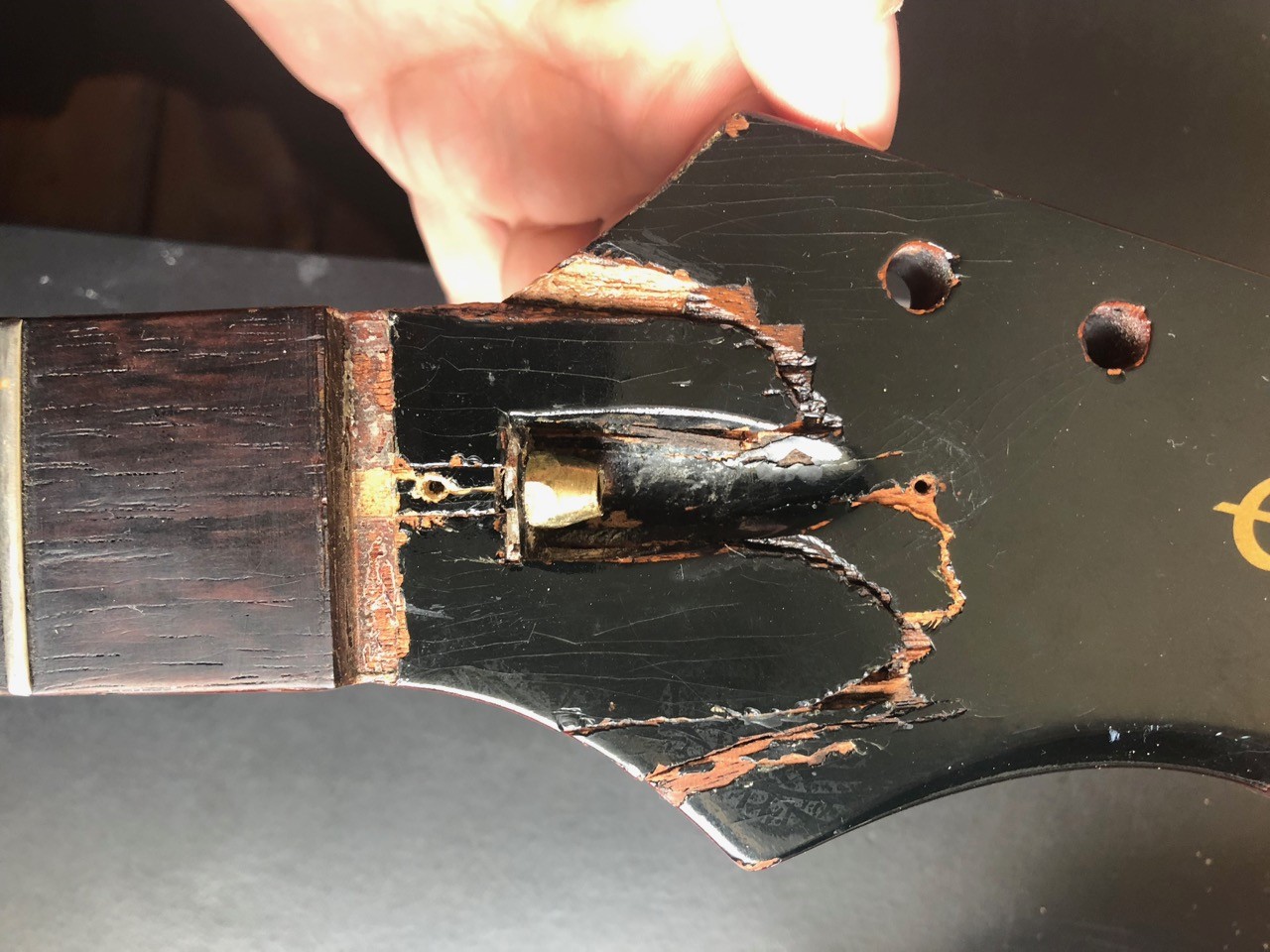

epiphone-wilshire-bruch - 4.jpg

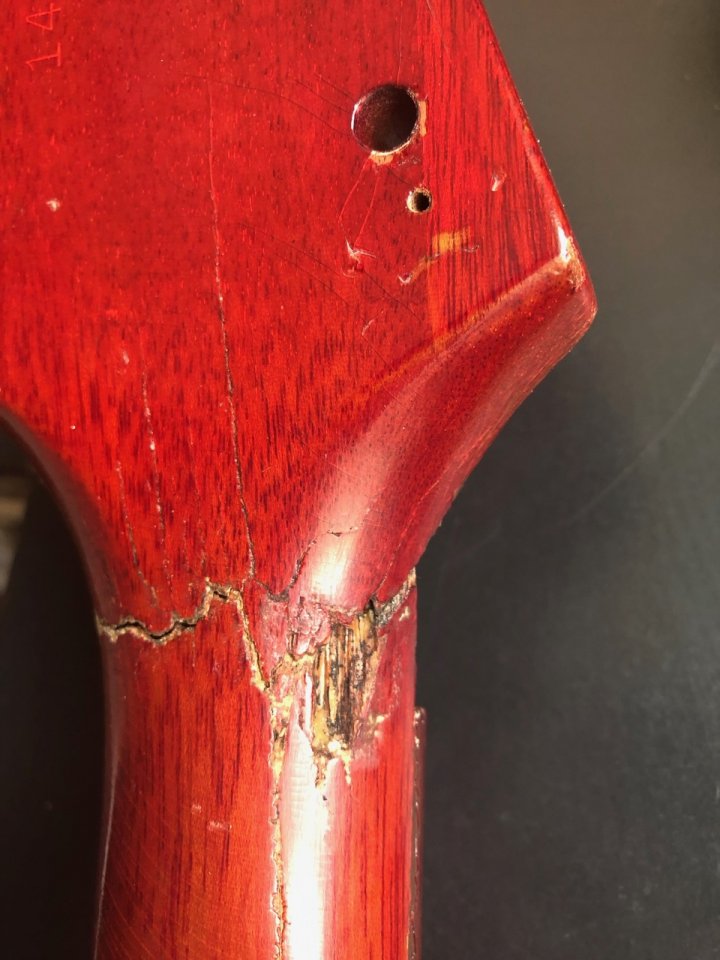

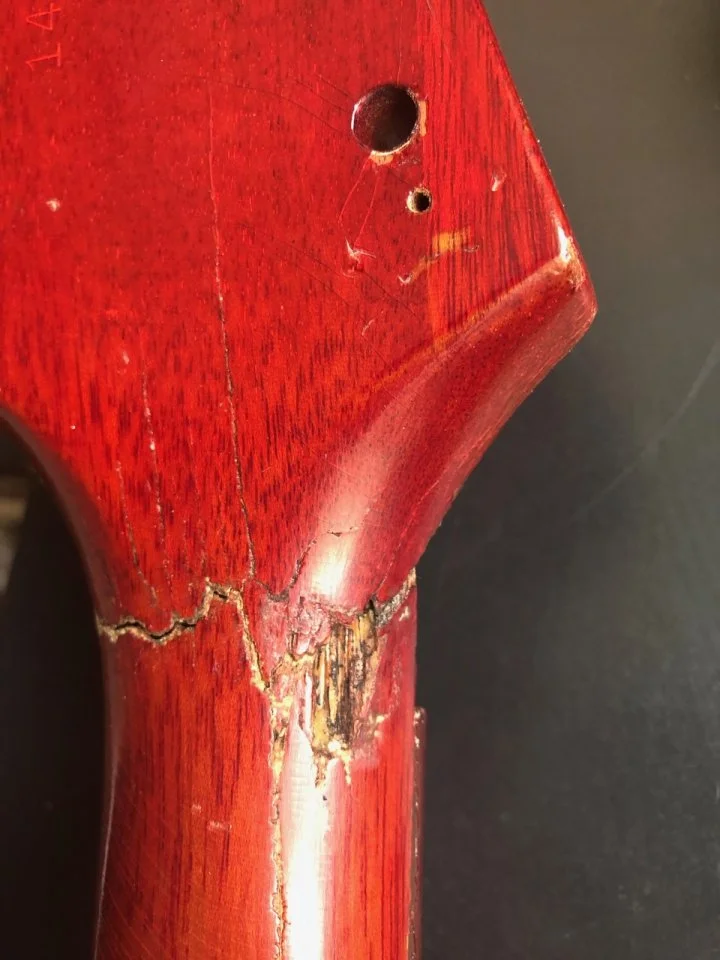

epiphone-wilshire-bruch - 5.jpg

Bassturmator

Bassturmator

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
05.06.08
Beiträge
5.821
Kekse
31.717
Ort
Ruhrgebiet
Auf keinen Fall Leim für diese Verbindung, sondern Epoxidharz.

gearhead

gearhead

Registrierter Benutzer
Zuletzt hier
20.02.21
Registriert
26.12.06
Beiträge
737
Kekse
1.142
Ort
Heidelberg
Ich habe meine Dot an der Stelle geklebt. Ich empfehle UHU endfest 300 (falls es den - online? - noch gibt). Ist ein Epoxy-Kleber. Dass kleine Splitter fehlen, ist dabei nicht besonders tragisch - Epoxy bildet sowieso einen Spalt - Holz liegt da im idealfall nicht unmittelbar auf Holz. Das war zumindest damals das Ergebnis meiner Suche hier im Board und vieler hilfreicher Beiträge. Hat auch gut gehalten und die Gitarre läuft seither (18 Monate) stimmstabil und ohne Einschränkungen. Hat etwas gedauert, bis ich es mich getraut habe: Mittlerweile lager ich sie aber sogar hängend.

Dieser Thread war mir damals Orientierung bei meinem Vorgehen:
https://www.musiker-board.de/threads/doku-halsbruchreparatur-2.593492/

Edit: Die m.E. einzige, das deinen Halsbruch verkomplizieren wird, ist der Trussrod: Du musst dir vorher etwas zurechtdrechseln, -biegen, ..., das den Epoxy-Kleber von der Schraube fernhält. Dies Teil dann erst rausziehen, wenn alles sitzt und der Kleber abzubinden beginnt.

Zuletzt bearbeitet:
25or6to4

25or6to4

Registrierter Benutzer
Zuletzt hier
10.05.21
Registriert
18.08.17
Beiträge
436
Kekse
4.445
gute dass die Pics schön scharf sind! ich habe den Eindruck, dass das Holz an der Bruchstelle insgesamt sehr „krank“ aussieht, so als wären die Fasern durch einen Pilz und Feuchte kmpl. zerfasert und teilweise schon etwas staubig zersetzt. Das kann gut ein grundsätzlicher Holzfehler vor der Produktion gewesen sein, denn nach Fertigstellung der Gitarre wird dort sicher nichts mehr eingedrungen sein. Ein „gesundes“ Mahagony wird meines Erachtens nach an der Bruchstelle viel scharfkantiger aussehen. So siehts aber so aus, als wären dort schon Holzfasern / Lignum zersetzt gewesen. Insofern schliesse ich mich meinen Vorrednern an und denke, das Leim keine gute Idee ist und dass, wenn überhaupt nur 2K Epoxy Kleber vernünftig Halt geben könnte, wie gesagt, wenn das überhaupt geht mit dieser faserigen Holzsubstanz.

  • Gefällt mir
Reaktionen: 1 Benutzer
Bassturmator

Bassturmator

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
05.06.08
Beiträge
5.821
Kekse
31.717
Ort
Ruhrgebiet
wenn das überhaupt geht mit dieser faserigen Holzsubstanz.

Lose Fasern sollten soweit wie möglich entfernt werden allein schon um der ursprünglichen Geometrie so nah wie möglich zu kommen. Mein Eindruck anhand der Bilder war dass der Bruch schon älter ist und lange unbehandelt war.

Möglich ist die Reparatur auf jeden Fall.

Nur nichts übereilen. Falls es offene Fragen gibt, einfach fragen...

gesch

gesch

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
05.08.15
Beiträge
838
Kekse
3.211
Wenn es nur ein kompletter Abruch wäre, also ohne das Holzteile fehlen, dann wäre ein verleimen mit zusätzlichen "Versteifungsstreifen" der Richtige Weg.
Alles "rumdoktoren" an dieser Bruchstelle (wo Holzteile fehlen) ist nicht Zielführend und wird auf Dauer auch nicht Funktionieren bzw. wohl keine dauerhafte Stabilität bringen.

Anders als bei Gibson ist die Kopfplatte und der Hals nicht aus einem Stück Holz gefertigt sondern, Epiphone-Hälse sind geschäftet - d.h. die Kopfplatte ist schräg mit dem Hals verleimt.
Die Schäftung verläuft unterhalb des Sattels schräg zum Hals bis ca. 4-5 Bund.
Professionell wäre es also, die Verleimung an der Schäftung zu lösen (dazu muss der Lack an der Halsrückseite runter, damit man überhaupt sieht wo die Schäftung verläuft) und eine komplett neue Kopfplatte anzuleimen.
Das dürfte die Möglichkeiten eines Nichtfachmannes deutlich überschreiten - zumal ja auch eine neue Kopfplatte besorgt (hergestellt) werden muss. Also ab damit zum Gitarrenbauer.
Ob allerdings die Kosten für diesen Spass nicht den Wert der Gitarre überschreitet darf angenommen werden.

Gruiß

Sartre

Sartre

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
12.08.19
Beiträge
79
Kekse
0
Was spricht denn dagegen, sich direkt einen neuen Hals zu kaufen ? Bevor ich da jetzt als Laie selbst dran rumpfusche, würde ich direkt eine anständige Lösung vorziehen. Außerdem ist das Holz morsch, da kann man eh nichts mehr retten. Die Stabilität wäre nicht mehr wie vorher.

Epiphones sind doch im unteren Preislevel. Wie sieht´s denn mit einem Neukauf aus ?

tinydots

tinydots

Registrierter Benutzer
Zuletzt hier
27.09.20
Registriert
11.02.09
Beiträge
9
Kekse
0
Hallo,

danke euch für die Antworten und danke für den verlinkten Thread, das macht Hoffnung.

Es wurde wohl bereits einmal ein Versuch mit Leim unternommen. Das hat dann nicht besonders gut gehalten, da die Teile nicht 100% gepasst haben.
Ich habe mit warmen Wasser schon etwas Leim entfernt. Deshalb sieht es an der Stelle nicht mehr so sauber aus.

Es handelt sich um eine 1960er Epiphone (Quasi Gibson), deshalb ist es nicht angeschäftet sondern aus einem Stück.

Ich säubere nun weiter. Dass Passform ist auch noch nicht optimal. Dann werde ich es mit Epoxy probieren. Und ja, wegen dem Trussrod muss ich aufpassen.

Grüße

Bassturmator

Bassturmator

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
05.06.08
Beiträge
5.821
Kekse
31.717
Ort
Ruhrgebiet
Ist wieder voller Fachleute dieser thread!

Epiphones gab es schon lange bevor sie durch Kauf von Gibson zu einer Billigmarke degradiert wurden.

Die Bilder oben legen nahe dass es sich um genau so ein altes Exemplar handelt, also um eine erhaltenswerte "Vintage"-Gitarre.

Natürlich ist entsprechend auch keine Schäftung vorhanden.
--- Beiträge wurden zusammengefasst ---
Ich säubere nun weiter. Dass Passform ist auch noch nicht optimal. Dann werde ich es mit Epoxy probieren.

Da bist Du mir mit der Bestätigung dass es eine 60er ist zuvor gekommen.

So schlecht sah Deine Passung auf den obigen Fotos ja schon nicht aus, so dass ich vermute dass Du das hinkriegst wenn Du noch ein paar störende Splitterchen entfernst.

Mit Epoxy geklebt gibt das dann sicher eine dauerhafte Verbindung.

Viel Erfolg!

  • Gefällt mir
Reaktionen: 8 Benutzer
gearhead

gearhead

Registrierter Benutzer
Zuletzt hier
20.02.21
Registriert
26.12.06
Beiträge
737
Kekse
1.142
Ort
Heidelberg
Epiphone-Hälse sind geschäftet - d.h. die Kopfplatte ist schräg mit dem Hals verleimt.
[...]
[...]

Die Schlussfolgerung ergäbe, selbst wenn das eine geschäftete Kopfplätte wäre, keinen Sinn. Wenn selbst bei einer solchen Krafteinwirkung, wie sie offenbar geschehen ist, die Schäftung stabil bleibt, warum sollte man sie dann lösen? Der Bruch ist winklig genug, dass der Epoxy genug Fläche hat, um eine dauerhaft stabile Verbindung herzustellen.

Hallo,

Es handelt sich um eine 1960er Epiphone (Quasi Gibson), deshalb ist es nicht angeschäftet sondern aus einem Stück.

Ich säubere nun weiter. Dass Passform ist auch noch nicht optimal. Dann werde ich es mit Epoxy probieren. Und ja, wegen dem Trussrod muss ich aufpassen.

Grüße

Ich habe den Markt von Vintage-Epiphones nicht im Blick. Wenn es natürlich um Werterhalt geht, wäre ein Besuch bei einem professionellen Gitarrenbauer keine dumme Idee. So eine Reparatur kostet auch keine Mittelklassewagen... ;-) Meine erwähnte Dot ist schwarz lackiert, da konnte ich ungehemmt mit Spachtelmasse rumschmieren. Das nicht deckend lackierte Mahagoni-Holz wird da etwas weniger dankbar sein.
Stabilität sollte aber so oder so nicht das Problem werden.

In jedem Fall viel Erfolg!

Talentfrei

Talentfrei

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
28.11.15
Beiträge
947
Kekse
7.193
Ort
Bodensee
Wie Du schon selbst gemerkt hast, kann man Verbindungen mit Leim wieder lösen, wenn man da mit Epoxi arbeitet ist diese Möglichkeit vorbei. Wenn Du nicht selber ein Holzwurm mit entsprechendem Werkzeug bist, würde ich das Schätzchen auf jeden Fall zum einem Gitarrenbauer bringen. Bei einem möglichen Verkauf ist eine Reparatur vom Profi auch immer von Vorteil. Das soll aber nicht heißen, das es mit etwas Holz Erfahrung, Geduld, Vorsicht, gutem Willen und dem richtigen Werkzeug nicht auch selber machen kann.

Bassturmator

Bassturmator

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
05.06.08
Beiträge
5.821
Kekse
31.717
Ort
Ruhrgebiet
Bei einem möglichen Verkauf ist eine Reparatur vom Profi auch immer von Vorteil.

Ich habe leider schon sehr viele Gegenbeispiele gesehen, also Reparaturen von Profis die nicht nur unzulänglich waren, sondern eine erhebliche Wertminderung der Substanz bewirkt haben.

Im allgemeinen empfehle ich ja auch den Gang zum Gitarrenbauer, aber leider gibt es da eine sehr hohe Anzahl an schwarzen Schafen und durchaus einige Dilletanten.

Es ist also nicht "immer" von Vorteil.

Der TE @tinydots hat bisher einigen Sachverstand bewiesen und besonders eilig scheint es auch nicht zu sein.

Also wäre mein Apell es entweder mit den passenden fachlichen Ratschlägen selbst zu machen, oder sich Hilfe bei denen zu suchen die wirklich was von diesem Handwerk verstehen, damit eine schöne alte Gitarre nicht unnötig entwertet oder verunstaltet wird.

tinydots

tinydots

Registrierter Benutzer
Zuletzt hier
27.09.20
Registriert
11.02.09
Beiträge
9
Kekse
0
Der Wert hält sich zum Glück in Grenzen. Die Gute hatte insgesamt drei Brüche (die anderen beiden sind stabil). Gebe sowas normalerweise auch gerne einen Gitarrenbauer.
Aber in diesem Fall probiere ich mich mal aus.

Der Uhu epoxy liess sich ja super verarbeiten, kein Gestank. Ist jetzt einen Tag ausgehärtet und fühlt sich vertrauenswürdig an. Ein paar stellen bessere ich noch aus für eine Glatte Oberfläche.

Fotos folgen!

  • Gefällt mir
Reaktionen: 2 Benutzer
prover

prover

Registrierter Benutzer
Zuletzt hier
29.03.20
Registriert
11.01.12
Beiträge
738
Kekse
8.376
Ort
Stuttgart
Bei komplett durchgebrochenen Kopfplatten ist es ratsam den Rücken über die Bruchstelle z.B. mit Glasfasergewebe zu verstärken.
So sah es dann aus bei einer Epi mit einem Komplettbruch, die ich vor kurzem gerichtet habe:

2NkUV14AaqRYb5rvCDjn0n6pzEvfJrSTtjHwh_-TcYNrGUukzyNgYWSc8AqjdTHwf-UagfgnJ2jkLLI76d3iNv6Uafs0MAAYY-cR7vej8yiQhgVmx9xrBeaK-Xo9bf00hFBo153iE7zj6ITCkaEpsZYslOS5dQvnWIIDslLcjnzfc9P7_N0YSHTec0Z9RUEXBdZXhnTCOEMMaJRTdDTX0b-sEhSGVBeL30GGH8VrIgwsa6nVMOfFw_aqnxcg6POx1CxKiEJN8XJ1QmQ1-ydbL-6tQwUe3rFszZgmqNA3633XQeUjCJts1oYmsoGknfWeX8cBlMN21GlGqlSDC-uNeq8rRk2Xze18A7m7wJK1HxQX5qF1CwAO-CAtD3j5xT6hGYhUv380i9yweTS8wiUAkOoBCadUtI8vUO3fc4YeQn-fUP_zoa8o2lsn9oiGkaLoZC-oTDYuOjRVWerARImufOBkyyNUr9OgHP_cCc65GPLJrHBkBcHOZnUKcNJLmSgQmnwh3ZD7_lEP3ZRK8w4mYhqDZ9pe3FwKaQ_5p5Zgx0fPbQAa_HToJjrvF_LGkZbwX2PwbhQU7i_BvP3CCJXSkHfXYSu5KHQocnE3-rEr6RirdslPoIfOnU_8ib8yLVwXzuCtA_dT-S4KBbT8JVtssYz3O3msZ8ISvG69GKbgrzt1VW_Qxf1cSdY=w379-h674-no
4bQe35Y9M8Rx_PY8ptxjm0uboYXaemcC-_hPtYlv4Npfl_ikqjYnK1aAHCycZ9pYECBFmxNzcmVNYf87gso3q0HouHSaRFz_0Z5awmPZEymsRL56i4rn2koioAo2s8FyEG-Hm38-B3ibm2S3YKfBqCKwTYH_411aWh14rAfWcByPIVA9TeoreQ7wPlOfRSpn-Ns8Y1icOBeBdn-3_jU6RF02njpD-WRkRz4EdKNVSCJltb9K33589KHjRd6wvg3IlZlMKv3KB4cTvODs5R85X8RsPaQbr0NJVF8KO6X2zpGl1kl-i9I13UHuqc4QDWiLKG5oMiBEXQN2J-XIDr1c56FOZMFB20070TP-zNBa5q4B7v8LXAUXC4GnZr5j6pCnj9TyLNZrB9prCYAoJIgB2yBh9E8w4YSDrCPNbie-L6JylsC5J6Z3QTZcZUvOu7q-miiPaqjTRyoUTUXFzdqRuCMI80Cu9nZ8BigDe_I6kWJ-e8Rj7Zdx6Vq2trVTiu3vdSEOiUd1KgJe_Sc-jtoXZ2qsPrxYdQHShdEx9C1jPjA3dw-L8pSpaexLXpMayrNwPxTTbZB4k3UfKLY53iTfn8OGmbc-yJ1bHdb_VsYk2-8uX-jYQ9jT0hmMMFoX3QS29PnOV8JfapT5HWB3Z4wOcEsKAFpmkcn9j1S41bfu8uJShKFuRDHhMjA=w506-h674-no


Nach der Lackierung und dem Finish ist die Reparatur fast nicht mehr sichtbar und die Gitarre ist stimmstabil:

A4-Q4HFjaNpcaBppOXrVS_MMx_XkvJgNAHFkaWufmijHRh6FPupGie34f8M-p4ZN07bkffGwOBcPhNKw7EwXJupBzgp2LI_TG11kVyEc-dq4D8QdWHEgSYdocWg4Fzlu7xl1aKT40Jx9oxKobpxfSspRbCIuDmiQ9obbjZ5XHWDAg1y0VAV427XF-nCTePvTSIZS5k6ErVDgf_7kLTukCslXGe1A5nyh_WmfAMgGt7zq1AL1LQfxZZHfMgiewlwdQeEJ5f1p5w9KPwaUHInDeZhVeo3QgSsvTBvK0TzG6d1xTdte2wtcFra_2IzJsQFmSWFqsNHsHz40AVSNQ9s2PuG8164kmxlA_4NE1IZnDgbl16tas9EM47UHrKPrlvVTRMO2BaBelfQmHtbFHU1YY3MfDw3-_osJCJ-8VqfxBB0j3g23z75aeNE6RUlLKAz32TNPsbBooI2kTOZArpdpueJFVlesE9Z58mD8-jy1LF-J5Q-vm5d9hwkjc-VuyQMRz1jIFsz9xEaafBRjgZ_QCtSVSh0LGXyTNCfQDG3383gkRMDVDuNKNpaGXKTOB7DXBu5bD6W4FPiVhAXYEhRYhYD-Pe4NXD1-fapEhuWcZqTZYkTYYVASlYO2K9r-vgtJL5lciW_sekgzjWIFZfvrdJbC9KzUPy94dti9DOmrvFceH-eAFRdGboo=w506-h674-no
RszUoN04uLabUIFnTwx8Sa8qvEN-TSYSLTp96Y7hvxGwdaUiVidTW9mK3kIHdFi2XoYU6yUJBI_g_89VU9sk0oyh_7H6fPfQNfcXyq2Dbf_G5yuKZRm824detR6q_vGDqxkJP2KhoEVgwS0c9QcY3BMWVqlqeDhwnh4HaX8IRzNybJjJxOnfIIeuz5QLHdsHI-InNDgrQCk-pNylN3h_C5Tvbtw4WSTuWGm7Q9zimstJMNZbN5r7EtAVJt5CR-MeopnEwNF-16L97OVxHuqL0Fq7ZVoeGpNi2gkmEra8lJVCgAqXHboQ8ZiPRXgXjDka_eogYMU1-qN41rOEeVS6s2YBRo_OFx33BJf2ubZbCtmlIX4jZuCIZrH49LgEMuz5sXuKVznj0BdDbvY8D9FhqI6cAmhl05rvazWdY7GAf2Z1P5yVuiOtBbXXaUq-_lYIpB2gQF5jt0T0NcYE3vXiWNhIF4KJdHGZaIGNhpZh7ePWF6fkQReXJ28Ob8hLxY3GvH_dbOK-Jmnks15v3f1pSO6-ukYRit2eG1WUO_7ttjtc-PAlhQOjnWZPnCqeh4DI5I5XELar4rKTgzdTllz1SbDwtDyIREU3LlDpiYgE2LAjTBD32E3bu9N_LabI07f6T4RFYeh6vR_zdeMK6LPN1B3wAjR4Ws0UFzGi5w6H4JscDLvyZLkoIqU=w506-h674-no

  • Gefällt mir
Reaktionen: 3 Benutzer
tinydots

tinydots

Registrierter Benutzer
Zuletzt hier
27.09.20
Registriert
11.02.09
Beiträge
9
Kekse
0
Hallo zusammen,

mal wieder ein update von mir.
Hier noch Fotos nach dem Einsatz von Epoxy.

Grüße


Anhänge

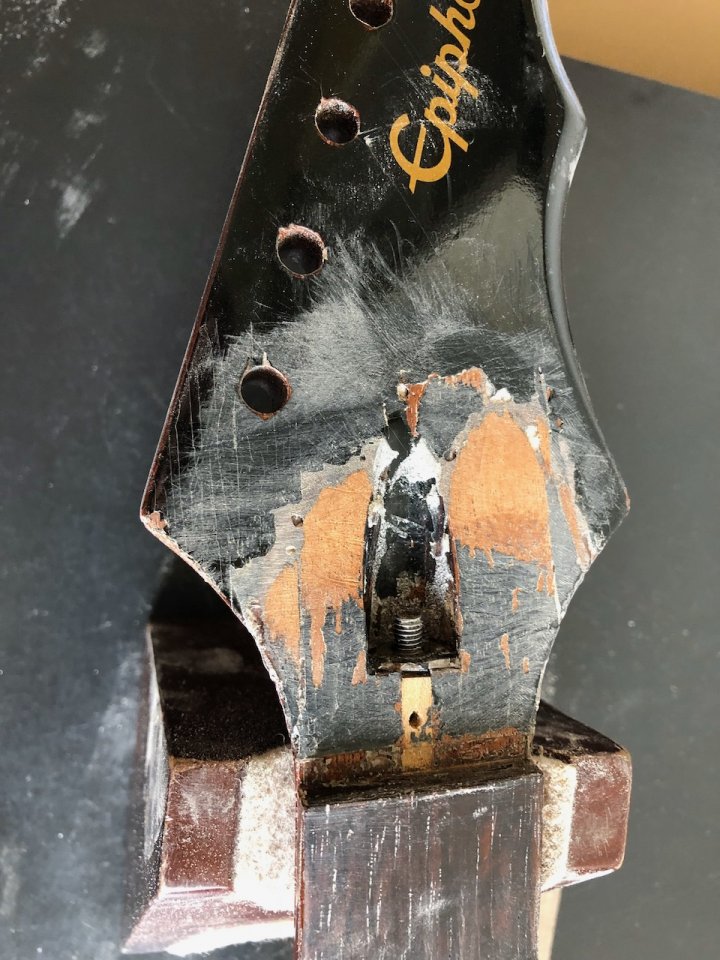

  • wilshire - 1.jpeg
    wilshire - 1.jpeg
    143,8 KB · Aufrufe: 112

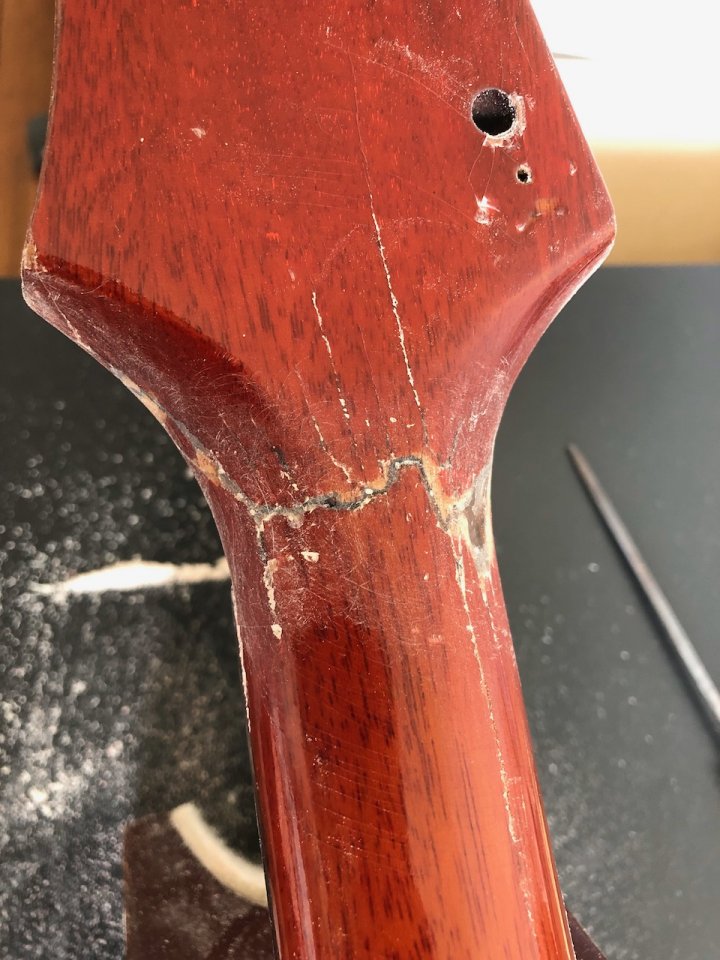

  • wilshire - 2.jpeg
    wilshire - 2.jpeg
    126,5 KB · Aufrufe: 111
T

ThisErik

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
20.08.19
Beiträge
778
Kekse
1.660
Hallo tinydots,
Ich bin zwar kein gitarrenbauer aber schon in vielen Bereichen technisch unterwegs...
Meine Ansicht..Wenn Du auf Nummer sicher gehen willst, denk drüber nach ob du den Hinweis von prover aus post 14 nicht noch aufnimmst und zwar auf der Rückseite.
Ohne weiteres bekommst du ja den Riss eh nicht optisch kaschiert. Du hast zwar eine recht grosse Klebefläche durch den schrägen Bruch, allerdings ja hinten auch den grössten Zug drauf.

Da würde ich und zwar gut oberhalb und unterhalb des Risskante noch etwas Material abtragen um es dann wieder mit Epoxy und Glasfasergewebe aufzufüllen.
Abtragen, dass du da keinen Buckel bekommst oder halt nicht und dann die Rundung grossflächiger gestalten.
Dort an der Rissstelle hast du halt den meisten Zug und eine Hebelwirkung sowieso. Um über Jahre stabil zu bleiben und keine Kerbwirkung zu haben wäre da gut sozusagen etwas
Zugentlastung durch Glasfaser mit zu bekommen.

Kann nat. aber auch so halten, wäre ein zusätzl. Massnahme zur Aufnahme der Kräfte. Oder das Ding kann ja nochmal jemand drüberstolpern.. ;)
Weil wenns dann nochmal käme hast du Kapitalschaden..

galaxis

galaxis

Registrierter Benutzer
Zuletzt hier
18.05.21
Registriert
08.12.17
Beiträge
374
Kekse
29.429
Ort
Bochum

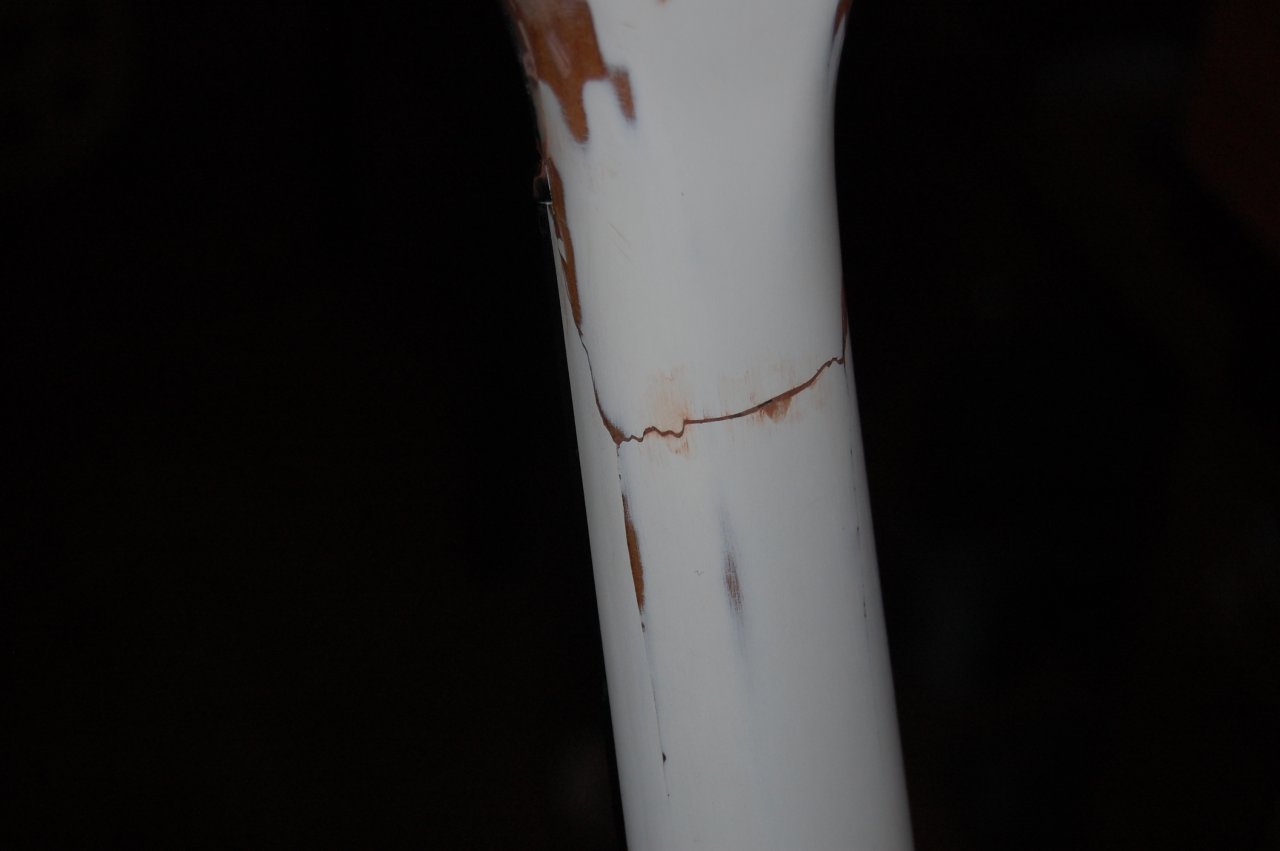

Also ich habe einen ähnlichen Bruch (auch komplett durch) bei einer meiner LP´s repariert. Ebenfalls mit Epoxid und ohne Verstärkung. Das hält bis heute und ist auch Stimmstabil. Ist natürlich jedem selbst überlassen wie er das macht. Ich habe das an einem Stück Holz vorher ausprobiert. Bruch geklebt. 5 Tage gewartet und dann versucht neu zu brechen. Ist auch gebrochen, aber nicht am Ursprungsbruch sondern 2cm daneben.


Anhänge

  • 2.JPG
    45,5 KB · Aufrufe: 71
  • Gefällt mir
Reaktionen: 1 Benutzer
tinydots

tinydots

Registrierter Benutzer
Zuletzt hier
27.09.20
Registriert
11.02.09
Beiträge
9
Kekse
0
Hallo,

danke @ThisErik für den Hinweis. Das werde ich bei nächste Fall sicher mal ausprobieren. Stelle ich mir nicht so einfach vor diese Stelle dann zu kaschieren.
@galaxis , ja, hoffe mal, dass es auch so ausreichend stabil ist wie . Ein Kapitalschaden ist es ja sowieso schon ;-)

Bin inzwischen schon weiter und habe mit schwarz überlackiert. Das trocknet noch aus.
Habe mich für einen schwarzen Kragen entschieden plus dem Gibson "Stinger".

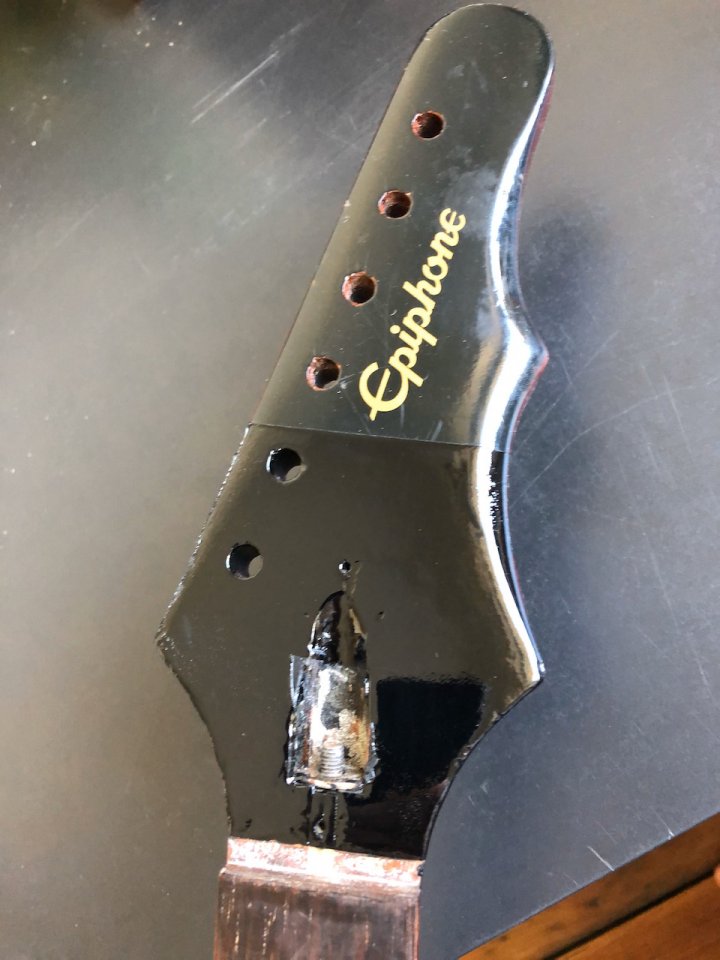

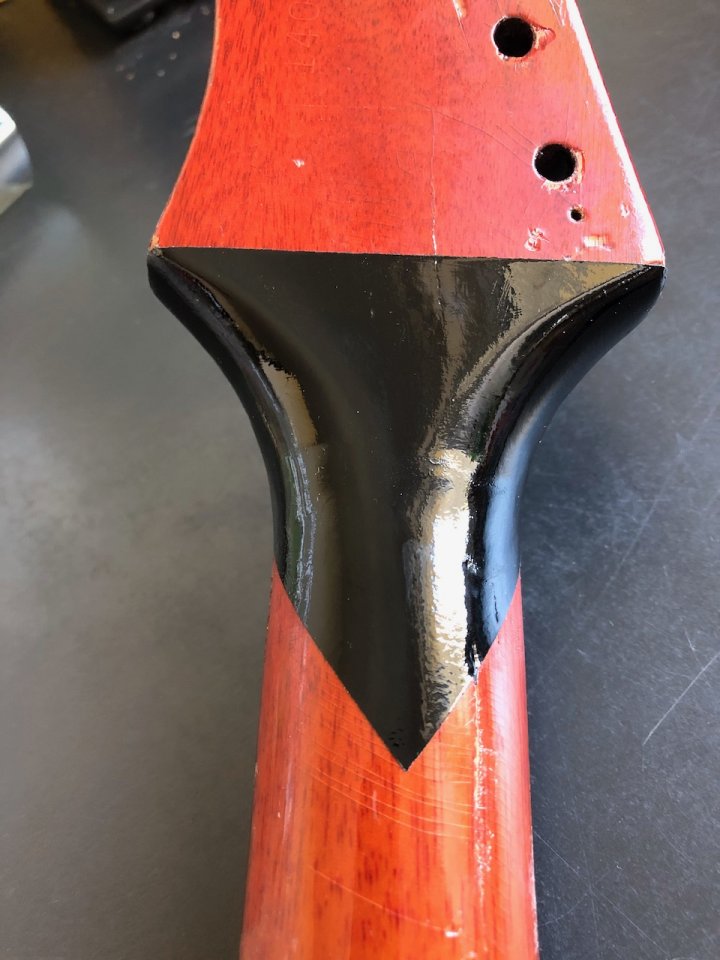

wilshire-lack - 1.jpeg wilshire-lack - 2.jpeg
