Kondensator/Widerstand für Volume Poti!!!

von Matze84, 05.02.07.

  1. Matze84

    Matze84 Registrierter Benutzer

    Im Board seit:
    31.01.06
    Zuletzt hier:
    13.11.11
    Beiträge:
    88
    Zustimmungen:
    0
    Kekse:
    127
    Erstellt: 05.02.07   #1
    Hi!
    Ich hab mir einen 680pF Kondensator und nen 200kOHM für mein Volume Poti bestellt...heute habe ich die teile erhalten und möchte sie jetzt in meine STRAT reinlöten...

    möchte 100% sicher gehen, drum frag ich einfach mal anch:

    wo genau muss ich kondesator udn widerstand hinlöten??

    vielleicht habt ihr ja ein schaltbild von enr strat und könntet das für evtl einzeichenen...das wäre super!!!!!!!!!!!!!!!!!!


    danke schon mal im voraus!

  2. Rudeman

    Rudeman Registrierter Benutzer

    Im Board seit:
    30.01.07
    Zuletzt hier:
    23.01.08
    Beiträge:
    18
    Zustimmungen:
    0
    Kekse:
    20
    Erstellt: 05.02.07   #2
  3. hilmi01

    hilmi01 Registrierter Benutzer

    Im Board seit:
    27.12.06
    Zuletzt hier:
    7.12.16
    Beiträge:
    2.979
    Ort:
    München
    Zustimmungen:
    113
    Kekse:
    11.125
    Erstellt: 05.02.07   #3
    Kondensator am Volumen-Poti?
    Üblich sind Kondensatoren am Tone-Poti (siehe z.B. hier).

    Was willst Du mit dem Kondensator am Volumen-Poti erreichen?

  4. Matze84

    Matze84 Threadersteller Registrierter Benutzer

    Im Board seit:
    31.01.06
    Zuletzt hier:
    13.11.11
    Beiträge:
    88
    Zustimmungen:
    0
    Kekse:
    127
    Erstellt: 05.02.07   #4
    naja, will damit erreichen, dass die höhen beim abregeln des volume potis erhalten bleiben....
    udn mit dem widerstand die bässe!!!

    guckst du mal hier:

    ProGuitar Tipps & Tricks

    dann auf RON's Personal Tricks klicken! :D

  5. DerOnkel

    DerOnkel HCA Elektronik Saiteninstrumente HCA

    Im Board seit:
    29.11.04
    Zuletzt hier:
    17.10.16
    Beiträge:
    4.003
    Ort:
    Ellerau
    Zustimmungen:
    347
    Kekse:
    35.988
  6. Matze84

    Matze84 Threadersteller Registrierter Benutzer

    Im Board seit:
    31.01.06
    Zuletzt hier:
    13.11.11
    Beiträge:
    88
    Zustimmungen:
    0
    Kekse:
    127
    Erstellt: 06.02.07   #6
    so, hab den kondensator und den widerstand parallel zum volume poti gelötet...
    funktioniert einwandfrei!!!mein Sound ist ejtzt beim zurückdrehen der vol potis deutlich GEILER!!!!!!!!!

    yeah...

  7. hilmi01

    hilmi01 Registrierter Benutzer

    Im Board seit:
    27.12.06
    Zuletzt hier:
    7.12.16
    Beiträge:
    2.979
    Ort:
    München
    Zustimmungen:
    113
    Kekse:
    11.125
    Erstellt: 06.02.07   #7
    Da Du zu Beginn nach einem Schaltbild gefragt hattest, wäre es fein, wenn Du jetzt eines machen könntest.

  8. Matze84

    Matze84 Threadersteller Registrierter Benutzer

    Im Board seit:
    31.01.06
    Zuletzt hier:
    13.11.11
    Beiträge:
    88
    Zustimmungen:
    0
    Kekse:
    127
    Erstellt: 06.02.07   #8

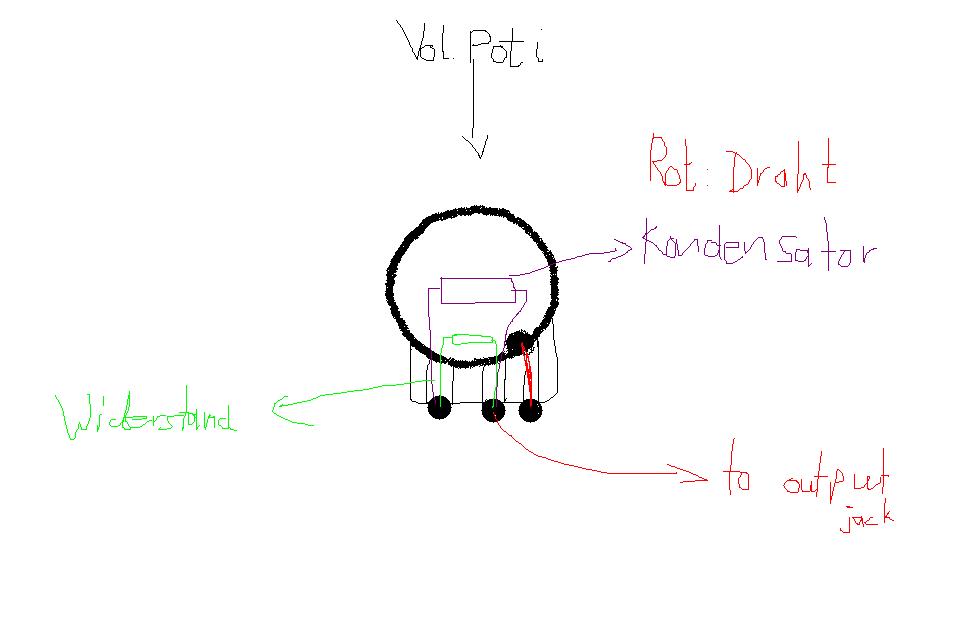

    schaut mal, ob ihr was erkennt... :o


    Anhänge:

Die Seite wird geladen...

mapping
