ADERNFARBEN UND PIN-BELEGUNG BEIM LESLIE

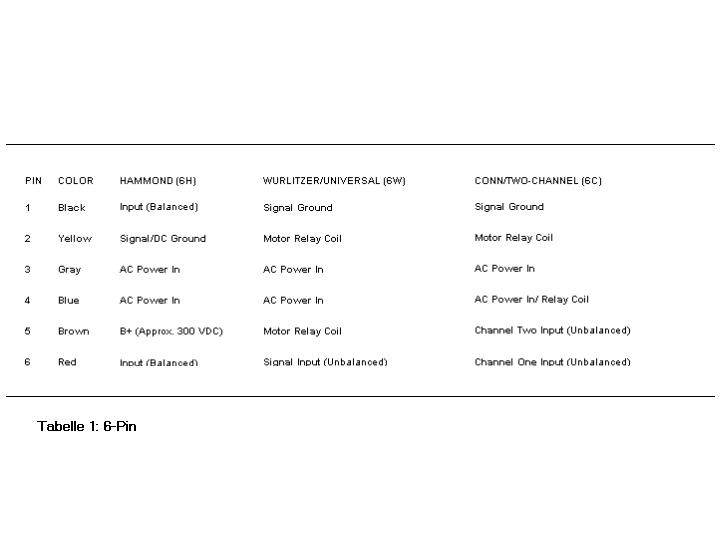

SECHS-PIN-SYSTEME – Im Jahr 1940 entwickelte Don Leslie das 6-Pin System, da es die einfachste Lösung darstellte, um das Leslie 30A mit den frühen Hammond-Orgeln zu verbinden. Als dann weitere Leslie-Modelle für Fremdorgeln (Wurlitzer und Conn) entwickelt wurden, behielt man die 6-Pin Lösung bei. Aber Achtung! Die Verbindungskabel für die genannten Kombinationen sind identisch, aber keinesfalls dürfen die verschiedenen Leslies untereinander ausgetauscht werden.
Immerhin: die Netzspannung liegt bei allen Typen auf den gleichen Leitungen, aber die anderen Signale unterscheiden sich. Im Ernstfall resultieren aus falsche Verbindungen ernsthafte Schäden.
HAMMOND (6H) – Leslie Modelle: 30A, 30C, 31A, 31H, 21H, 22H, 22R, 122, 122R, 122V, 122RV, 142, 142A, 222, 222RV, 242, 122A-T und 122A. (bei frühen "30"er Modelle mit Seriennummern < 5200 sind die Gleichstrom-Steuerspannungen nicht entkoppelt. Diese könnne daher nicht mit 6H-Typ Anschlüssen verwendet werden, es sei denn die Verstärker werden entsprechen umgebaut.)
WURLITZER/UNIVERSAL (6W) – Leslie-Modelle: 31W (ausgenommen sehr frühe Modelle), 44W, 46W, 25, 45, 47, 47R, 110, 112, 114, 116, 120, 120C, 125, 225, 145, 145A, 147, 147V, 147RV, 245, 247, 247RV, und 147A. (Bei den Passiv-Leslies ohne Verstärker sind die Lautsprecher direkt mit den Pins 1 and 6 verbunden.)
CONN/Zwei-Kanal-Systeme (6C) - Leslie-Modelle: 50C, 55C, 51C, 51, 251, and 351. Das Modell 55C besitzt kein Tremolo Relais und Pin 2 ist nicht angeschlossen. (Die Umschaltung beim Model 55C erfolgt aufgrund der Umschaltung der Audio-Kanäle der Orgel.)

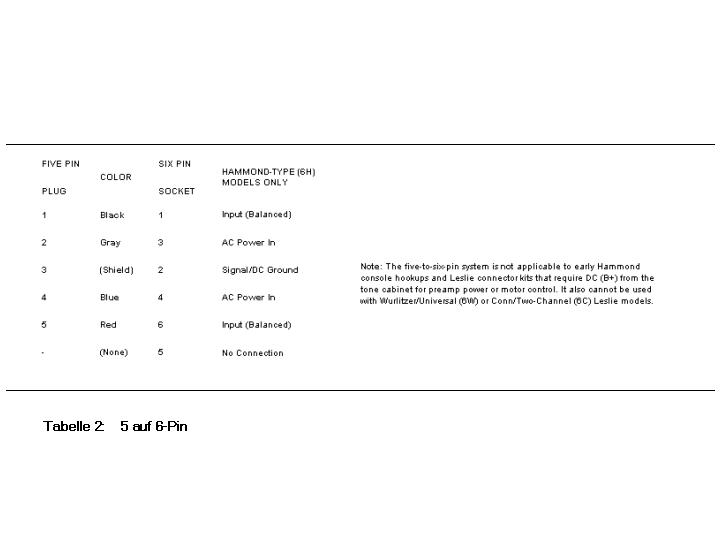

FÜNF AUF SECHS - PIN HAMMOND SYSTEM – Wie man sicher schon vermutet, wird hierbei der Anschluss der Hammond-Ton Kabinette an die Orgel verwendet um ein 6-poliges Leslie anzuschließen.

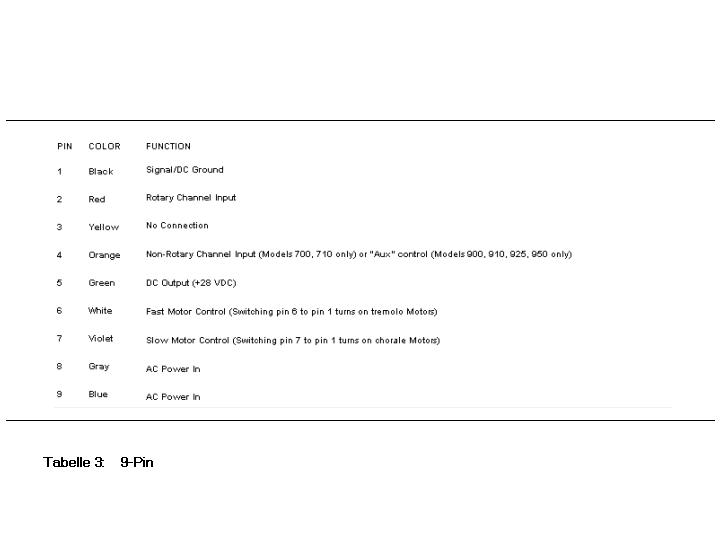

NEUN PIN SYSTEME – Dieses System fand bei den unten aufgeführten Leslie-Typen Verwendung. Allerdings sind nur Masse (Pin 1) and AC Eingang (pins 8 and 9) bei allen Modellen identisch belegt.
Modelle: 760, 770, 825, 825U, 830, 900, 900U, 910, 925, 950, und Zweikanal-Modelle 700 and 710.

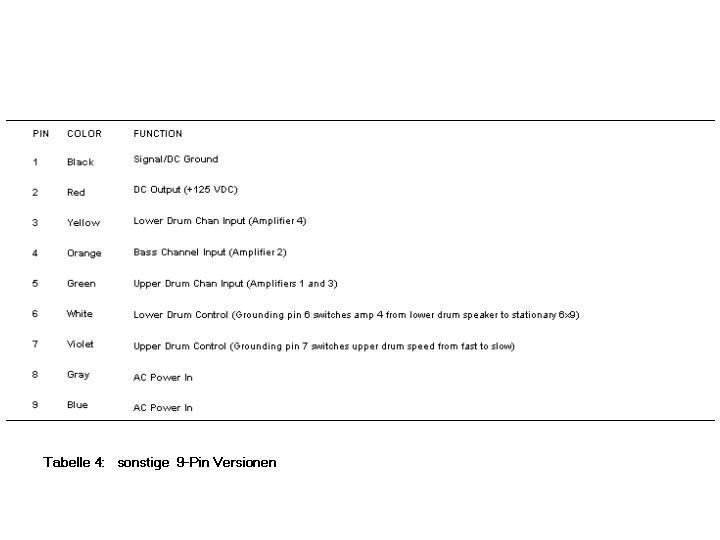

Bei anderen neun-Pin Leslies handelt es sich um Mehrkanalmodelle mit abweichender Steckerbelegung. Diese sind i.d.R. nicht gegen die oben genannten Modelle und untereinander austauschbar.
Andere Neun Pin Leslie Typen:
Modell 350 (für einige Conn-Orgeln)
Modelle 100GK, 101, 102, 103 (Gulbransen, einige Lowrey Theaterorgeln)
Modelle 257, 258, 300, 301 (Thomas)
Modelle 202, 202S, 212S (Wurlitzer)
Modelle 205, 610 (Hammond H-100 and R-100, verschiedene andere zwei und drei Kanal Orgeln)
Modelle 600 (verschiedene andere zwei und drei Kanal Orgeln aber keine Hammond)
Modelle: 610 and 205 (wie oben, 610 and 205 wurden auch mit Hammond genutzt.)

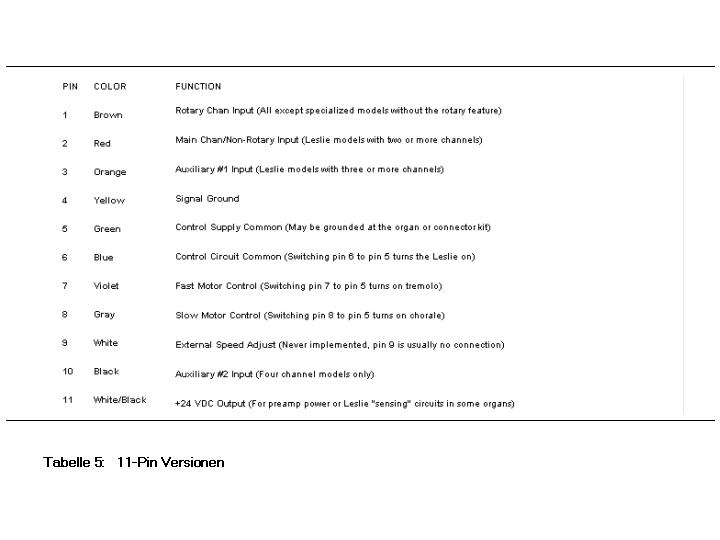

ELF PIN SYSTEME – Alle neueren und aktuellen Leslies besitzen ein 11-adriges Anschlusskabel. Aufgrund neuerer Sicherheitsvorschriften ist es nicht mehr zulässig, die Stromversorgung des Leslies über die Konsole sicherzustellen. Daher führen die Kabel jetzt nur noch NF-Signale und die Steuerspannungen. 11-Pin-Leslies besitzen separate Anschlüsse für die Netzspannung und können i.d.R. untereinander ausgetauscht werden.
Modelle: 740 and 750.

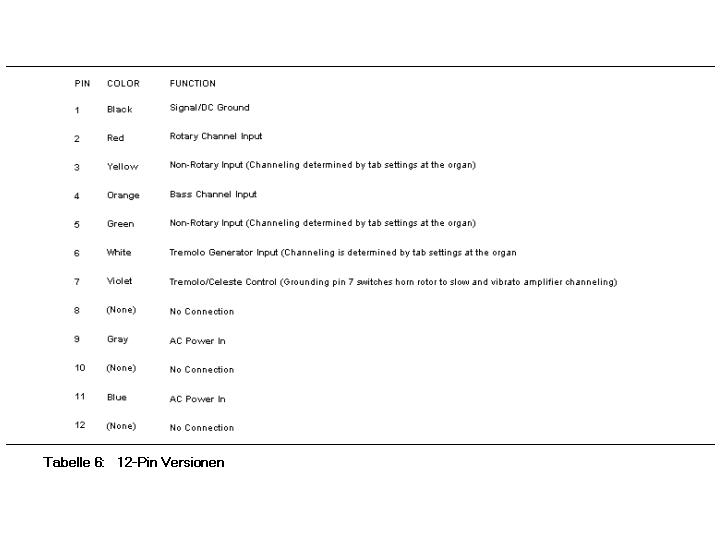

ZWÖLF PIN SYSTEME – Hierbei handelt es sich um die speziellen Leslies für die Hammond X-77 und X-77GT. Von den zwölf Adern des Kabels werden allerdings nur neun benutzt. Elektrisch sind diese Modelle den 9-poligen Mehrkanaltypen der 60er und 70er Jahre sehr ähnlich.
Modelle X-77L and X-77P
