    Erstellt: 08.08.16   #1
    Ein Hallo in die Runde, mit der Bitte um Rat :-)

    Wir haben das X32 im Dezember 2012 beim Th. erworben.
    Das Gerät wurde seitdem ausschließlich Front of House mit 2x S16 (auf der Bühne, verbunden mit Cat5 Digital-Core) betrieben, weshalb die LOKALEN A/D-Wandler des X32 bisher niemals benötigt wurden.

    Vor ein paar Wochen ließ eine Location diese Kombination nicht zu. Deswegen wurde das X32 auf der Bühne platziert und auf die lokalen Eingänge geroutet.

    Hierbei kam heraus, dass die Eingänge 9,14,15,25-32 nicht funktionsfähig sind.

    Da die Garantie bereits abgelaufen, etc. ist, habe ich das Pult geöffnet, in der Hoffnung, dass evtl. nur ein Stecker locker ist.
    Dabei kam das ganze Ausmaß zum Vorschein:

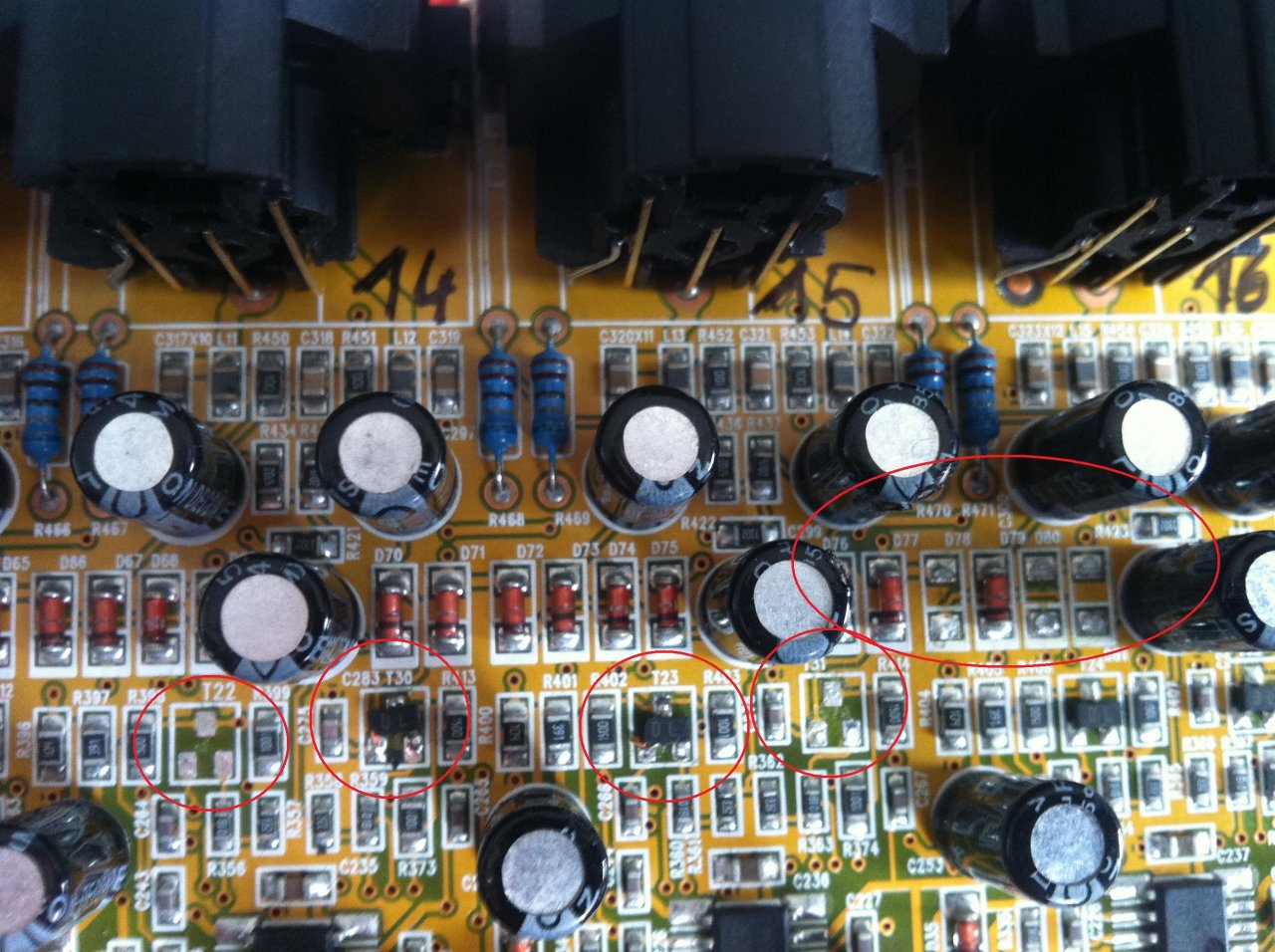

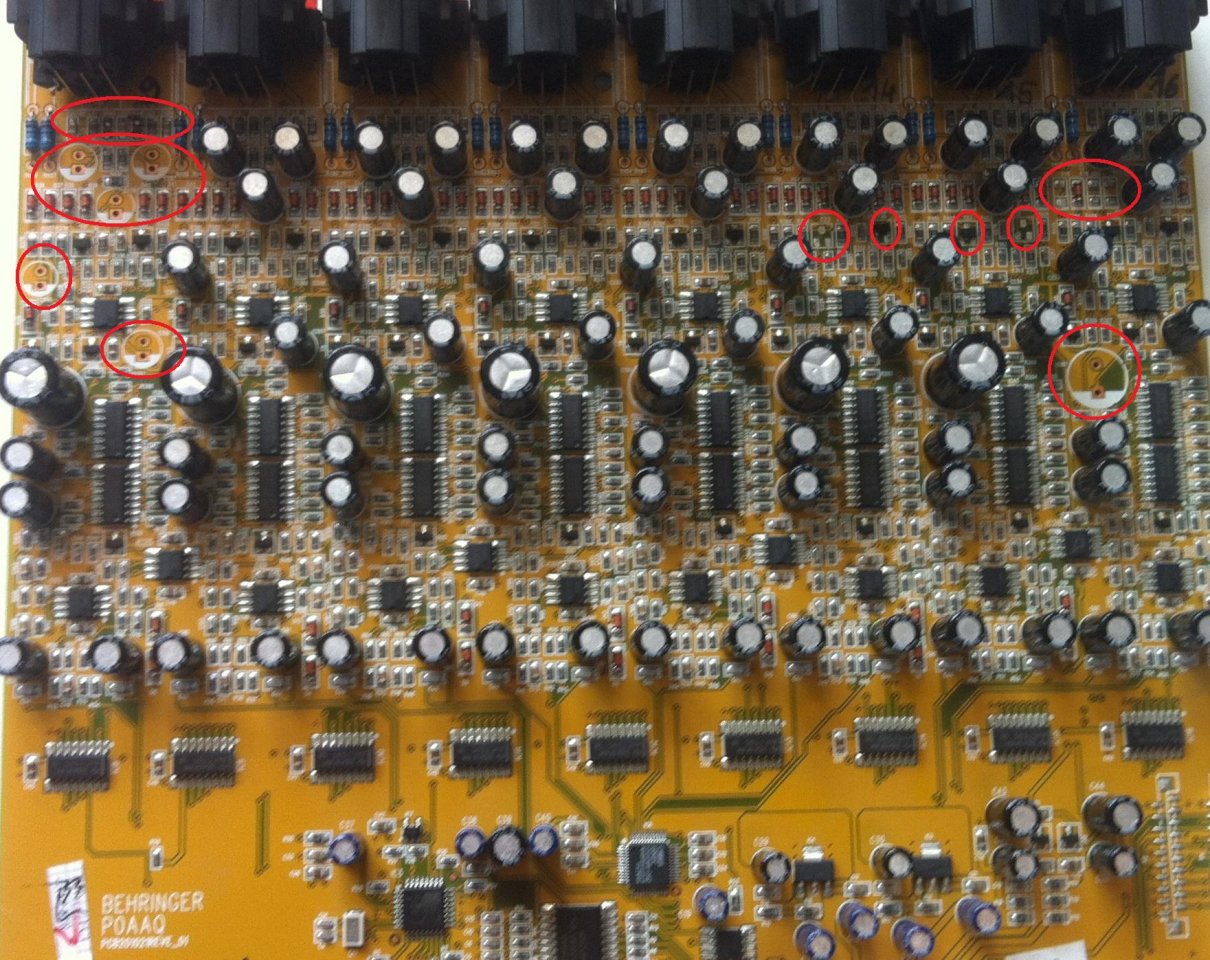

    Es fehlen auf der Platine Input 9-16: mind. 6 Elkos, 4 Transistoren (2 davon defekt montiert), 3 Dioden, und div. Widerstände.
    Auf der Platine 25-32 ist im Bereich Kanal 31 ein Kurzschluss, der somit die ganze Platine unbrauchbar macht.


    Ich halte es, als gelernter Elektroniker und Elektrotechnik-Meister, für unmöglich, dass diese Fehler (ok, der Kurzschluss evtl. schon) erst nach dem Erwerb, bzw. während unserem Betrieb des Mischpultes entstanden sind.
    Es sieht für mich und meinen Kollegen (E-Technik Ing.) so aus, als wäre bei der Bestückung und anschließendem Wave-Soldering einiges schief gelaufen.

    intakte Platine Input 1-8


    Input 9-16




    Wie würdet Ihr das betrachten?
    Der Händler sagt (was auch sein gutes Recht ist), dass Garantieansprüche an ihn nach dieser Zeit erloschen sind und verweist an den Hersteller.

    Also hab ich an Behringer eine Mail geschrieben. Die erste Antwort war:


    Bei einer weiteren Mail erklärte ich, dass das X32 noch in keiner Werkstatt war und lediglich ich dieses geöffnet habe.

    Hier kam folgende Antwort:

    Ich frage mich, wie man sich nur so derart querstellen kann?
    Ich halte diese beiden Antworten von einer Serviceabteilung für eine Frechheit.



    Was würde denn die MB-Gemeinde machen? ;-)

  2. Klangwerk Schwelm

    Klangwerk Schwelm Registrierter Benutzer

    Im Board seit:
    22.12.14
    Zuletzt hier:
    3.09.18
    Beiträge:
    1.291
    Ort:
    Schwelm, NRW
    Zustimmungen:
    465
    Kekse:
    3.238
    Erstellt: 08.08.16   #2
    Hallo Bassdone,

    wahrscheinlich würde ich es trotzdem einsenden. Den obigen Text und einen freundlichen Kulanzantrag beilegen. Wenn auch Behringer zu dem Schluss kommt, dass dort niemals Bauteile waren, geht vielleicht was. Ansonsten bleibt nur der Kostenvoranschlag abzuwarten - und somit die Entscheidung, ob zahlen oder weiter mit den S16.

    Ob man hier noch einen versteckten Mangel konstruieren und beweisen kann, müsste Dein Anwalt entscheiden.

    Ihr habt die fehlenden Bauteile aber auch nicht gefunden? Mir ist letzte Woche ein Elko überspannungsbedingt von einem Computermainboard geschossen. Klemmte dann zwischen den PCIs quer.

    Gruß Jürgen

  3. bassdone

    bassdone Threadersteller Registrierter Benutzer

    Im Board seit:
    17.08.07
    Zuletzt hier:
    27.05.17
    Beiträge:
    47
    Zustimmungen:
    7
    Kekse:
    40
    Erstellt: 08.08.16   #3
    Hi Jürgen,
    das hatte ich vergessen zu erwähnen:
    Die Kondensatoren etc. müssten ja dann irgendwo im Gehäuse rumgelegen sein - nein, gefunden hab ich nix.
    In den Platinen bzw. Lötlöchern müssten ja dann auch noch die Füße stecken. Da kann man durch jedes einzelne Loch durchschauen.

  4. rusher

    rusher Registrierter Benutzer

    Im Board seit:
    11.06.06
    Zuletzt hier:
    22.10.18
    Beiträge:
    2.186
    Ort:
    Detmold
    Zustimmungen:
    194
    Kekse:
    7.180
    Erstellt: 08.08.16   #4
    ich habe keine Ahnung, aber das ist wirklich ärgerlich...

  5. Witchcraft

    Witchcraft R.I.P. exMOD Ex-Moderator

    Im Board seit:
    19.08.03
    Beiträge:
    6.725
    Ort:
    NRW
    Zustimmungen:
    383
    Kekse:
    18.150
    Erstellt: 08.08.16   #5
    Dinger gibts......

    Der Uli Behringer war doch vor ein paar Jahren auch mal hier im Board unterwegs. Such mal in der Memberlist und schreibe ihn direkt an.
    Ansonsten mal bei Facebook versuchen. Da sowas für Behringer nicht unbedingt eine gute Werbung ist, reagiert man dort vielleicht zu deinen Gunsten.

    BTW: Vielleicht sollte ich an meinen X32 auch mal die Onboard Wandler ausprobieren :D

  6. Klangwerk Schwelm

    Klangwerk Schwelm Registrierter Benutzer

    Im Board seit:
    22.12.14
    Zuletzt hier:
    3.09.18
    Beiträge:
    1.291
    Ort:
    Schwelm, NRW
    Zustimmungen:
    465
    Kekse:
    3.238
    Erstellt: 08.08.16   #6
    Fragen kostet ja nichts, in einem solchen Fall. Fragen wir halt @Uli Behringer - er war aber schon gut ein Jahr nicht mehr hier - aber wir würden uns freuen.

  7. chris_kah

    chris_kah HCA PA- und E-Technik HCA

    Im Board seit:
    18.06.07
    Zuletzt hier:
    23.10.18
    Beiträge:
    3.518
    Ort:
    Tübingen
    Zustimmungen:
    1.966
    Kekse:
    43.414
    Erstellt: 08.08.16   #7
    Also: Das sieht ziemlich eindeutig danach aus, dass da entweder ziemlich kalte Lötstellen waren, dass die Kondensatoren rausgepurzelt sind oder noch nie drin waren. Rausgelötet hat das definitiv niemand - das sieht anders aus.
    Was mir auch auffällt: bei den Kondensatoren ist auf der Oberseite kein Kupfer durchgeflossen (man sieht das bei den Through Hole Widerständen daneben, dass es da etwas bis auf die Bauteileseite durch die Kapillarwirkung hochgezogen hat. Bei der Oberfläche würde das auffallen (OSP Organic Surface Protection, ein lötbarer Schutzlack - man sieht das Kupfer)
    Bei den fehlenden SOT23 Transistoren und den runden MELF Dioden könnte es sowohl unbestückt sein oder nachträglich mit einem Heißluft-Lötkolben entfernt worden sein. Das kann ich auf dem Foto nicht so genau erkennen. Normalerweise sind nicht bestückte Pads eher kugelig benetzt, was sie hier aber nicht sind. Kann aber auch daher kommen, dass hier bleifreie Lötpaste nicht ganz so heiß erhitzt wurde.
    Aufgrund deiner Fotos würde ich davon ausgehen, dass es so ist, wie du vermutest.

    Gruß
    Christoph

    gefällt mir nicht mehr 1 Person(en) gefällt das
  8. netstalker

    netstalker HCA Funk- und Netzwerktechnik HCA

    Im Board seit:
    29.03.12
    Zuletzt hier:
    24.10.18
    Beiträge:
    4.634
    Ort:
    Franconian Forrest
    Zustimmungen:
    2.710
    Kekse:
    25.865
    Erstellt: 08.08.16   #8

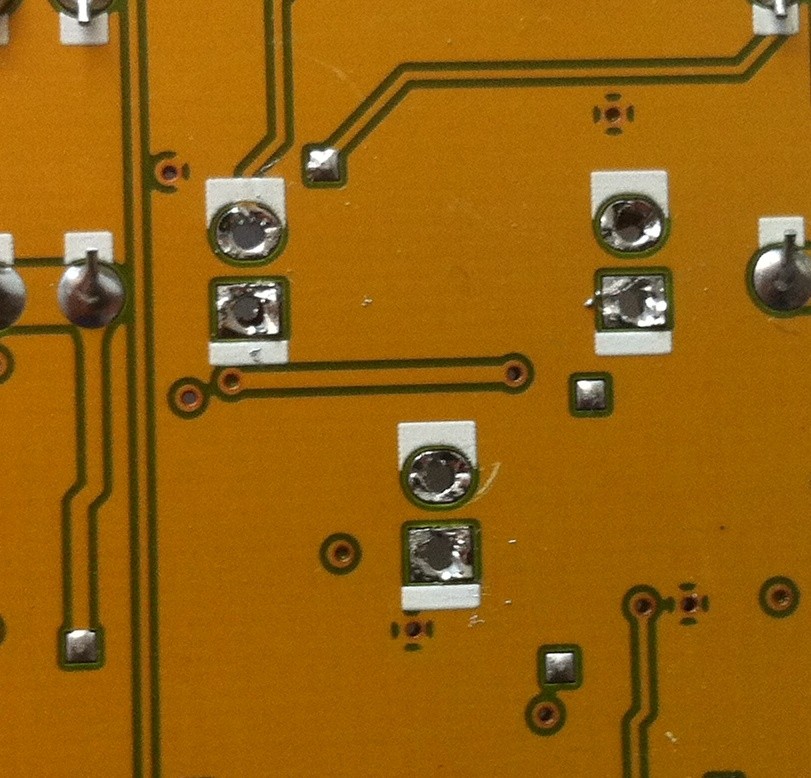

    Also - ich würde aufgrund der Lötzinn-Spritzer in der Nähe der Lötpads und anhand der unregelmäßigen Ränder der der Lötstellen sagen:
