Marshall TSL 100 JCM 2000

[vegas113]

Hallo an alle,

Habe einen Marshall TSL 100 JCM 2000 mit dem 6 pol DIN Stecker. Möchte den Marshall aber mit dem 2 fach Fußschalter ( FS-2 ) von Hughes & Kettner betreiben, da ich nur die 3 kanäle schalten will. Der originale Fußschalter ist mir einfach zu groß. Jetzt das Problem. Der 2fach Fußschalter hat ein Stereo Klinkenstecker und der Marshall ein 6 pol Din Stecker. Was muß ich tun um den 2fach Fußschalter mit dem Marshall verbinden zu können.

Gruß Volker



[bluesfreak]

Was muß ich tun um den 2fach Fußschalter mit dem Marshall verbinden zu können.

Ein Adapterkabel bauen?

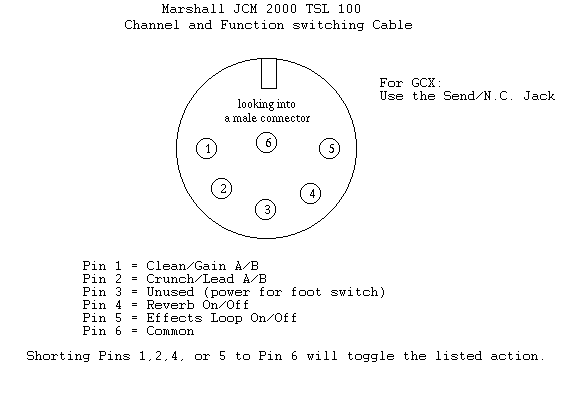

Stecker Pinout ( dauerte 2s um das zu ergoogeln):



[GEH]

Bleibt noch das Problem, wie er die 3 Kanäle mit 2 Schaltern managen will?



[vegas113]

Danke vorab für die Info,
Marshall schreibt im Info, dass auf Pin 1 im DIN Stecker Lead und am Pin 2 Clean / Crunch belegt ist. Pin 6 ist Ground.
Ich löte mir jetzt einmal ein Adapterkabel Stereo Stecker auf Din Stecker 6 Pin. Die Masse auf Pin 6 ( Ground ) Rot auf Pin 1 und Blau auf Pin 2.
Dann schau mer mal was passiert. Stell schon mal den Feuerlöscher auf die Seite.

Gruß Volker
