    Hallo zusammen,

    da ich mehr als verrückt nach "Mini Amps" bin und ab und zu daran rumbastle wollte ich mal von euch wissen ob es noch mehrere Mini Amp Schätzer dort draußen gibt.
    Hier könnt ihr Schaltpläne, Bilder, Anleitungen und Sonstiges zu (gekauften oder selbstgebauten) Amps hereinstellen.

    Ich selbst habe zwei Gekaufte, den Fender Mini-Tonemaster und den Marshall MS-2C
    Der Fender wurde von mir "getunt" besitzt jetzt zwar nur noch einen Lautsprecher, aber einen größeren (91mm Durchmesser @ 1W) Die beiden davor hatten 0,8W und jetzt klingt des schon schöner aber ich bau immer gern weiter.
    Den Marshall hab ich ganz zerlegt und einen naja.. Pappamp drausgemacht der hatt jetzt 3Speaker drin, und jetzt klingt der erst goil!!

    P.S.: Der Pappamp wird noch in ein gescheites Gehäuse eingefasst!

  2. beatzstruck

    beatzstruck Registrierter Benutzer

    Im Board seit:
    16.06.04
    Zuletzt hier:
    6.04.13
    Beiträge:
    1.341
    Zustimmungen:
    7
    Kekse:
    516
    Erstellt: 31.01.05   #2
    Echt cool gemacht :great:

  3. thommy

    thommy Registrierter Benutzer

    Im Board seit:
    25.03.04
    Zuletzt hier:
    24.11.11
    Beiträge:
    4.586
    Ort:
    its better to burn out than to fade away ?? ...
    Zustimmungen:
    10
    Kekse:
    1.456
    Erstellt: 31.01.05   #3
    Jep sieht krass aus.

    Noch besser würde es aussehen wenn du die Hülle z.B Rot anmalst :D

  4. schei? Schnappi

    schei? Schnappi Registrierter Benutzer

    Im Board seit:
    31.01.05
    Zuletzt hier:
    27.07.05
    Beiträge:
    22
    Ort:
    Meppen
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 01.02.05   #4
    Jo geile Sache ,so lange du davon was verstehst...

  5. patrice

    patrice Registrierter Benutzer

    Im Board seit:
    26.12.04
    Zuletzt hier:
    25.09.07
    Beiträge:
    865
    Ort:
    Melchnau (CH)
    Zustimmungen:
    1
    Kekse:
    350
    Erstellt: 01.02.05   #5
    Cool ;)
    Das Design würd' ich noch "verfeinern", sonst einfach nur COOL, denn sowas würde ich schon rein her technisch nicht hinkriegen :p

  6. Hotroddeville

    Hotroddeville Threadersteller Registrierter Benutzer

    Im Board seit:
    25.09.04
    Zuletzt hier:
    15.04.13
    Beiträge:
    1.534
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    3.015
    Erstellt: 01.02.05   #6
    Habe mir überlegt den vielleicht mit Tweedstoff zu beziehen!
    Des kommt dann auch geil!

    Im Moment bastle ich an einem Top es ist fertig, fehlt nur noch das Gehäuse
    (War mal der Mini Tonemaster [weng umgelötet und trallala..])
    Eine Box hab ich schon dazu!! Und der klingt einfach nur geil!
    Man glaubt nicht das der Amp nur 2W hat! Des wär der perfekte Metalamp richtig geile Zerre. Da klingt N' 200Euro HarleyBenton Amps um welten schlechter, und die "berühmte" MG Serie schaut (zumindest bis zum 15er) alt aus!

    Ps: Die Box ist übrigens selbst gebaut! :D

  7. beatzstruck

    beatzstruck Registrierter Benutzer

    Im Board seit:
    16.06.04
    Zuletzt hier:
    6.04.13
    Beiträge:
    1.341
    Zustimmungen:
    7
    Kekse:
    516
    Erstellt: 01.02.05   #7
    Wo hast du die Lautsprecher her???

  8. Hotroddeville

    Hotroddeville Threadersteller Registrierter Benutzer

    Im Board seit:
    25.09.04
    Zuletzt hier:
    15.04.13
    Beiträge:
    1.534
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    3.015
    Erstellt: 01.02.05   #8
    Vom Reichelt! Super Dinger schöne Kalotte und dazu noch billig! 1,15Euro hat da einer glaub ich gekostet! (Durchmesser 92mm ; 1W @ 8Ohm) Die Haben für ihre größe (Zumindest in meiner Box ; Folglich-> Gesamtwiderstand: 8Ohm gelötet) nen schönen Bass!

  9. Peda

    Peda Registrierter Benutzer

    Im Board seit:
    30.12.04
    Zuletzt hier:
    8.10.14
    Beiträge:
    2.114
    Zustimmungen:
    11
    Kekse:
    1.325
    Erstellt: 01.02.05   #9
    kannst du mir per pm mal n bauplan von dem ding schicken? und bitte ne teilelist mit dazu, dan kauf ich mir das ganze zeug einzeln beim reiuchtelt... weil der miniamp für 40 euro iss mir ehrlich gedagt zu teuer

  10. m~Daniel

    m~Daniel Registrierter Benutzer

    Im Board seit:
    05.05.04
    Zuletzt hier:
    6.12.16
    Beiträge:
    4.414
    Ort:
    Frankfurt/Main
    Zustimmungen:
    587
    Kekse:
    17.845
    Erstellt: 01.02.05   #10
    Hab auch nen kleinen Miniamp mit nem halben Watt gebaut ;) Der is aber noch net im Gehäuse, mach ich demnächst ma und poste dann Bilder :)

  11. Peda

    Peda Registrierter Benutzer

    Im Board seit:
    30.12.04
    Zuletzt hier:
    8.10.14
    Beiträge:
    2.114
    Zustimmungen:
    11
    Kekse:
    1.325
    Erstellt: 01.02.05   #11
    kannst du mir den pauplan irgendwie zuschicker per email oder so... oder hast du ne brauchbare seite gefunden, wo man die pläne herbekommt? ich hab nämlich nix gefunden...

  12. Hotroddeville

    Hotroddeville Threadersteller Registrierter Benutzer

    Im Board seit:
    25.09.04
    Zuletzt hier:
    15.04.13
    Beiträge:
    1.534
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    3.015
    Erstellt: 01.02.05   #12
    Nochmal für alle: Schaltpläne gibt es dafür leider nicht ich könnte mir mal die Mühe machen und alles rausschreiben, aber es gibt eine einfachere Lösung Und zwar auf einen 5W Verstärker umzusteigen. Diesen gibt es als Bausatz für 9Euro zu kaufen! Für nähere Informationen bitte an mich wenden.

  13. romsom

    romsom Registrierter Benutzer

    Im Board seit:
    30.01.05
    Zuletzt hier:
    15.08.11
    Beiträge:
    108
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    46
    Erstellt: 01.02.05   #13
    Servus!

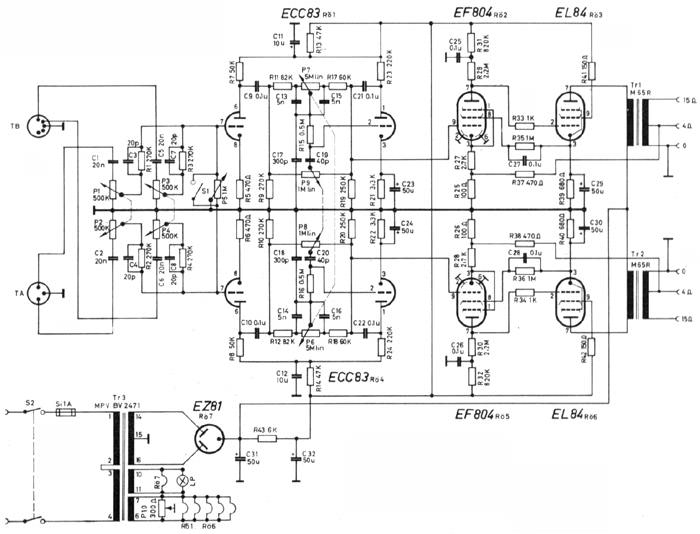

    Für alle die einen Schaltplan brauchen:

    Des is ein 3W Röhren-Amp (Stereo). Ma kann aber auch blos "die Hälfte" bauen.


    Anhänge:

  14. beatzstruck

    beatzstruck Registrierter Benutzer

    Im Board seit:
    16.06.04
    Zuletzt hier:
    6.04.13
    Beiträge:
    1.341
    Zustimmungen:
    7
    Kekse:
    516
    Erstellt: 01.02.05   #14
    Mit Reichelt ist doch nicht diese Lebensmittelfirma gemeint oder?
    Wenn ja siehts übel für mich aus. Kein Reichelt in der Nähe.
    Ich hätte auf alle Fälle Intresse für ein 5 Watt Mini-Verstärker. Aber nur wenn er gut klingt und auch dem entsprechend klein ist. Kannst mir ja ne PN schicken. Danke.

    mfg

  15. m~Daniel

    m~Daniel Registrierter Benutzer

    Im Board seit:
    05.05.04
    Zuletzt hier:
    6.12.16
    Beiträge:
    4.414
    Ort:
    Frankfurt/Main
    Zustimmungen:
    587
    Kekse:
    17.845
    Erstellt: 01.02.05   #15

    Bitteschön: http://runoffgroove.com/littlegem.html da gibts einen mit 1/2 Watt und einen mit 2 Watt....hab den kleinen davon gebaut un des klingt echt gut :great:

  16. Hotroddeville

    Hotroddeville Threadersteller Registrierter Benutzer

    Im Board seit:
    25.09.04
    Zuletzt hier:
    15.04.13
    Beiträge:
    1.534
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    3.015
    Erstellt: 02.02.05   #16
    Der Bausatz kommt morgen. Ich sag bescheid wie er dann so klingt.

    Hier nochmal was: Speaker empfehle ich euch Den Bl 92 vom Reichelt .

    (in meiner Box verwendet)

  17. Peda

    Peda Registrierter Benutzer

    Im Board seit:
    30.12.04
    Zuletzt hier:
    8.10.14
    Beiträge:
    2.114
    Zustimmungen:
    11
    Kekse:
    1.325
    Erstellt: 02.02.05   #17
    ja, wär cool ma zu wissen wie der klingt... kannst mir dann auch gleich mal aufschreiben welche werte und welche bauteile der rest ist. also ein kondensator, ein widerstand un die andern teile weis ich nich wirklich.

    danke

  18. Hotroddeville

    Hotroddeville Threadersteller Registrierter Benutzer

    Im Board seit:
    25.09.04
    Zuletzt hier:
    15.04.13
    Beiträge:
    1.534
    Ort:
    Franken
    Zustimmungen:
    0
    Kekse:
    3.015
    Erstellt: 04.02.05   #18
    Hallo

    Ich habe den Bausatz jetzt zusammen gebaut. In diesem zustand ist er eigtl. ein reiner clean amp! Er klingt erst mal lauter (12V Betreibung) Verzerrt auch bei starkem anschlagen nicht, und klingt dazu noch schön weich.

    Einen GAin Poti miteinzubringen wäre kein großes Problem man nimmt lediglich irgendein kleinen Verstärker (Kleiner Mikrofonverstärker aus einem Spielzeug o.ä.)
    Und bringt diesen noch mit ein. Ein Poti für die Lautstärke des "Gainverstärkers" wäre hierbei nicht schlecht.
    --> Wohlgemerkt diese "Gainverstärker" braucht nicht annäherd die Leistung des Bausatzes zu haben, es würden also ein halbes Watt (Mehr oder weniger) reichen.

    Für andere die es nicht lassen können könnten auch zwei dieser Bausätze bestellen und mit einem von denen den Gain Kanal regeln :D .(Ich habe dies mit einem 2W Verstärker getan hatte den Bausatz auf ziemlich das kleinste und eine Ukulele mit Tonabnehmer angeschlossen, und es war schon sehr heftig was da bei minimaler Lautstärke rauskam.[Mit ner E-Gitarre hätte das noch mehr gebracht!!!! :D ] )

    Also ich bau dann mal den Gainkanal und sag euch dann noch bescheid, aber so clean klingt er wirklich gut!!

  19. DEADskinMASK

    DEADskinMASK Registrierter Benutzer

    Im Board seit:
    05.01.05
    Zuletzt hier:
    12.07.10
    Beiträge:
    393
    Ort:
    ! gnildöM <------
    Zustimmungen:
    0
    Kekse:
    65
    Erstellt: 04.02.05   #19

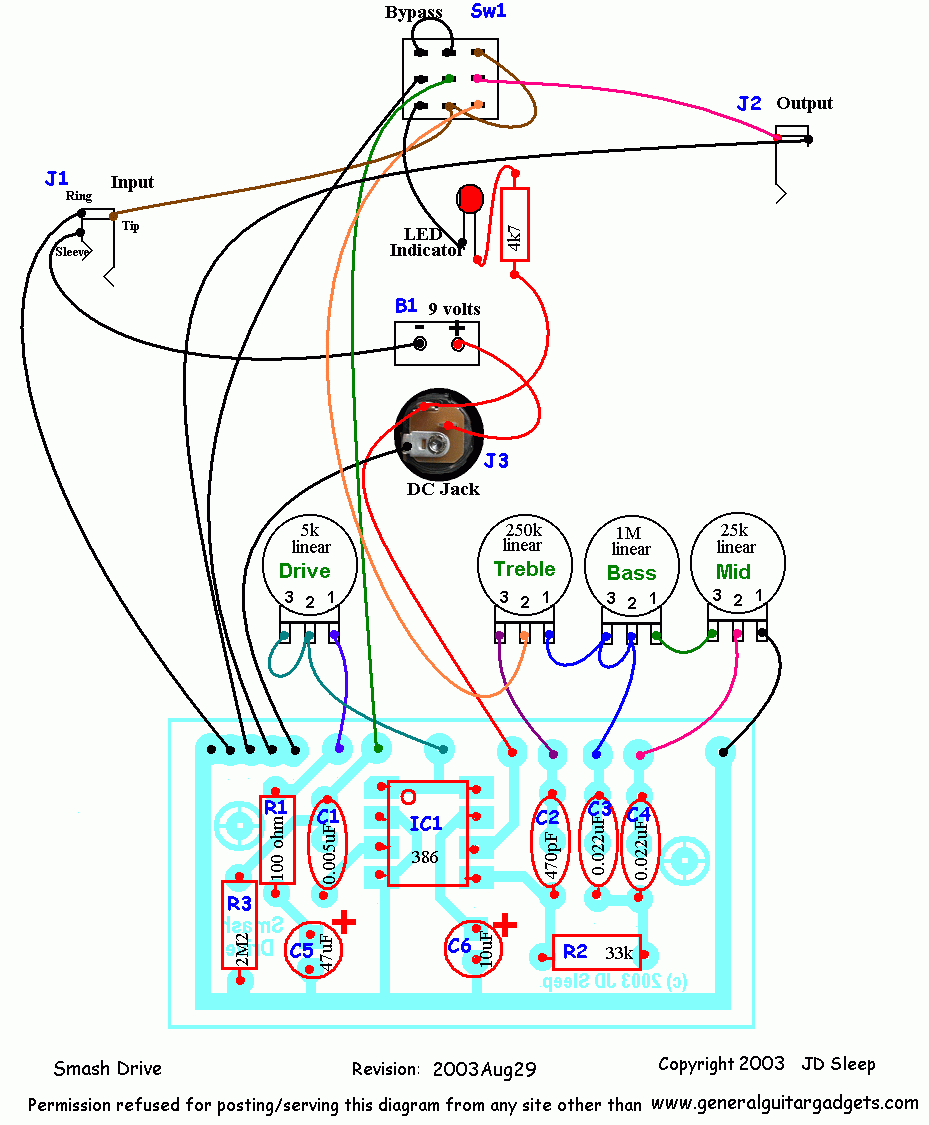

    hio hab schon viel gesucht unf gefunden im i-net..@google
    und eine menge schaltpläne..
    und zwar folgender.. mir is nur eins unklar
    was das is ( SW1 ) das teil ganz oben mit 9 pole...:confused:

    hab das ding schon gebaut ..nur halt der 9poler da oben....


    Anhänge:

  20. m~Daniel

    m~Daniel Registrierter Benutzer

    Im Board seit:
    05.05.04
    Zuletzt hier:
    6.12.16
    Beiträge:
    4.414
    Ort:
    Frankfurt/Main
    Zustimmungen:
    587
    Kekse:
    17.845
    Erstellt: 04.02.05   #20
    Das Teil da oben is ein 3PDT...ein Fussschalter der das Teil umgehen kann samt LED-Anzeige...
