mini verstärker selbst gebaut als abschlussarbeit

von Hatecrew, 14.04.07.

  1. Hatecrew

    Hatecrew Registrierter Benutzer

    Im Board seit:
    17.10.05
    Zuletzt hier:
    1.07.07
    Beiträge:
    70
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 14.04.07   #1
    Hi,

    Ich habe für meine abschlussarbeit in technik einen kleinen verstärker gebaut für die e-gitarre.
    Dieser kleiner Verstärker
    der mit einer 9V Batterie angetrieben wird.
    Der sound ist ok und die lautsärke hällt sich in grenzen, aber echt genial dieses teil!


    un meine frage an euch leute !
    Habt ihr ne ahnung wie die funktionsbeschreibung von der schaltung lautet??

    [​IMG]

  2. screamer04

    screamer04 Registrierter Benutzer

    Im Board seit:
    19.03.06
    Zuletzt hier:
    27.10.15
    Beiträge:
    2.973
    Ort:
    München
    Zustimmungen:
    3
    Kekse:
    2.836
    Erstellt: 14.04.07   #2
    Schau' dir das Datenblatt des ICs an und du weißt das Wichtigste.
    Den Rest solltest du wohl selber rausbekommen - wir sind ja nicht dazu du, Abschlussarbeiten anzufertigen ;).

  3. Hatecrew

    Hatecrew Threadersteller Registrierter Benutzer

    Im Board seit:
    17.10.05
    Zuletzt hier:
    1.07.07
    Beiträge:
    70
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 14.04.07   #3
    ok ich werde es versuchen danke !!!

  4. Vintage_Man

    Vintage_Man HCA Elektronik, Röhrentechnik HCA

    Im Board seit:
    16.12.04
    Zuletzt hier:
    23.10.16
    Beiträge:
    1.554
    Ort:
    Düssburch
    Zustimmungen:
    52
    Kekse:
    4.325
    Erstellt: 15.04.07   #4
  5. Flotschi

    Flotschi Registrierter Benutzer

    Im Board seit:
    29.12.06
    Zuletzt hier:
    16.03.14
    Beiträge:
    34
    Zustimmungen:
    0
    Kekse:
    28
    Erstellt: 16.04.07   #5
    was kosten die teile alle zusammen?

  6. screamer04

    screamer04 Registrierter Benutzer

    Im Board seit:
    19.03.06
    Zuletzt hier:
    27.10.15
    Beiträge:
    2.973
    Ort:
    München
    Zustimmungen:
    3
    Kekse:
    2.836
    Erstellt: 16.04.07   #6
    Schau' dir mal diesen hier an:
    Ruby-Amp
    Der dürfte nochmals etwas besser klingen als der oben genannte.
    Zudem hat er 1W Leistung, was über eine 12" Box schon richtig ordentlich ist (~30% einen 50W Amps).
    Ich habe hier zusätzlich noch einen Kopfhörerausgang und einen "Channel"-switch mit einer grün/rot (clean/zerre) LED eingebaut.
    Wenn du möchtest kann ich dir gerne den Schaltplan und Fotos schicken.

    Gekostet hat es mit einem Alugehäuse ca. 14€.

  7. Hatecrew

    Hatecrew Threadersteller Registrierter Benutzer

    Im Board seit:
    17.10.05
    Zuletzt hier:
    1.07.07
    Beiträge:
    70
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 17.04.07   #7
    @flotschi ohne die box ksotet dich das unter 10euro !

    @screamer , ja gerne hier ist meine e_mail mypetro@gmail.com

  8. OneStone

    OneStone HCA Röhrenamps HCA

    Im Board seit:
    02.01.06
    Zuletzt hier:
    30.11.16
    Beiträge:
    5.671
    Ort:
    Nähe München
    Zustimmungen:
    491
    Kekse:
    35.405
    Erstellt: 17.04.07   #8
    C2 ist viel zu klein....

    Abgesehen davon finde ich das schon irgendwie bemerkenswert, dass du eine Schaltung aus diesen paar Bauteilen aufbauen willst und nach einer Funktionsbeschreibung fragst, die exakt so auch im Datenblatt steht (www.alldatasheet.com).
    Bau doch noch ne nette Vorstufe davor, also mit ein paar selbstleitenden FETs oder so...so is das Ding ja zu nix zu gebrauchen, ohne Klangstellnetzwerk usw.

    MfG OneStone

  9. screamer04

    screamer04 Registrierter Benutzer

    Im Board seit:
    19.03.06
    Zuletzt hier:
    27.10.15
    Beiträge:
    2.973
    Ort:
    München
    Zustimmungen:
    3
    Kekse:
    2.836
    Erstellt: 18.04.07   #9

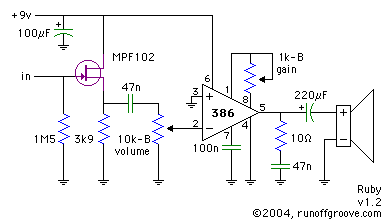

    Genau, zum Beispiel den hier ;).
    [​IMG]
    Ist ja kein weiter Weg dazu.
    Hat zwar auch keine Klangregelung aber du könntest ein Tonestack integrieren - das kommt sicherlich besser bei einer Abschlussarbeit, als ein beinahe zu einfaches Projekt.
