Alle vier Pedale haben übrigens gemeinsam, dass sie einen Semispin FV-1 DSP für die Klangerzeugung nutzen Darauf ist auch das identische PCB-Layout der Catalinbread-Pedale zurückzuführen: die Hardware-Plattform ist überall die gleiche. Man lädt einfach nur ein anderes Programm auf den EEPROM und ta da - neues Pedal!



[DeadboZ]

Ja, da war ich auch etwas erstaunt, dass die drei Catalinbread nahezu identisch sind. Aber die Qualität der Effekte ist schon klanglich ein Hochgenuss.



[captaincoconut]

Die Catalinbread-Pedale sind ein gutes Beispiel dafür, was man aus eher mittelmäßiger Hardware bei guter Programmierung für gute Sounds rausholen kann. Der FV-1 ist einfach absolut veraltet mittlerweile, aber wurde in hunderten Boutique-Pedalen verschiedenster Hersteller verwendet, weil die Einstiegsschwelle dafür sowohl hardwaretechnisch als auch von den Vorkenntnissen her sehr gering ist. Im Grunde muss man nichtmal die Programmiersprache des FV-1 können, weil es eine grafische Programmier-Oberfläche dafür gibt.

Die Programmierung für das Belle Epoche und Echorec hat seinerzeit übrigens noch Jack DeVille (Mr. Black Pedals) gemacht, wenn ich mich recht erinnere.



[escarbian]

habe ich mal das Pedal aufgeschraub und gleich abgelichtet:

bei dem Layout braucht man kein Goop.



[DeadboZ]

Und hier Walrösser:

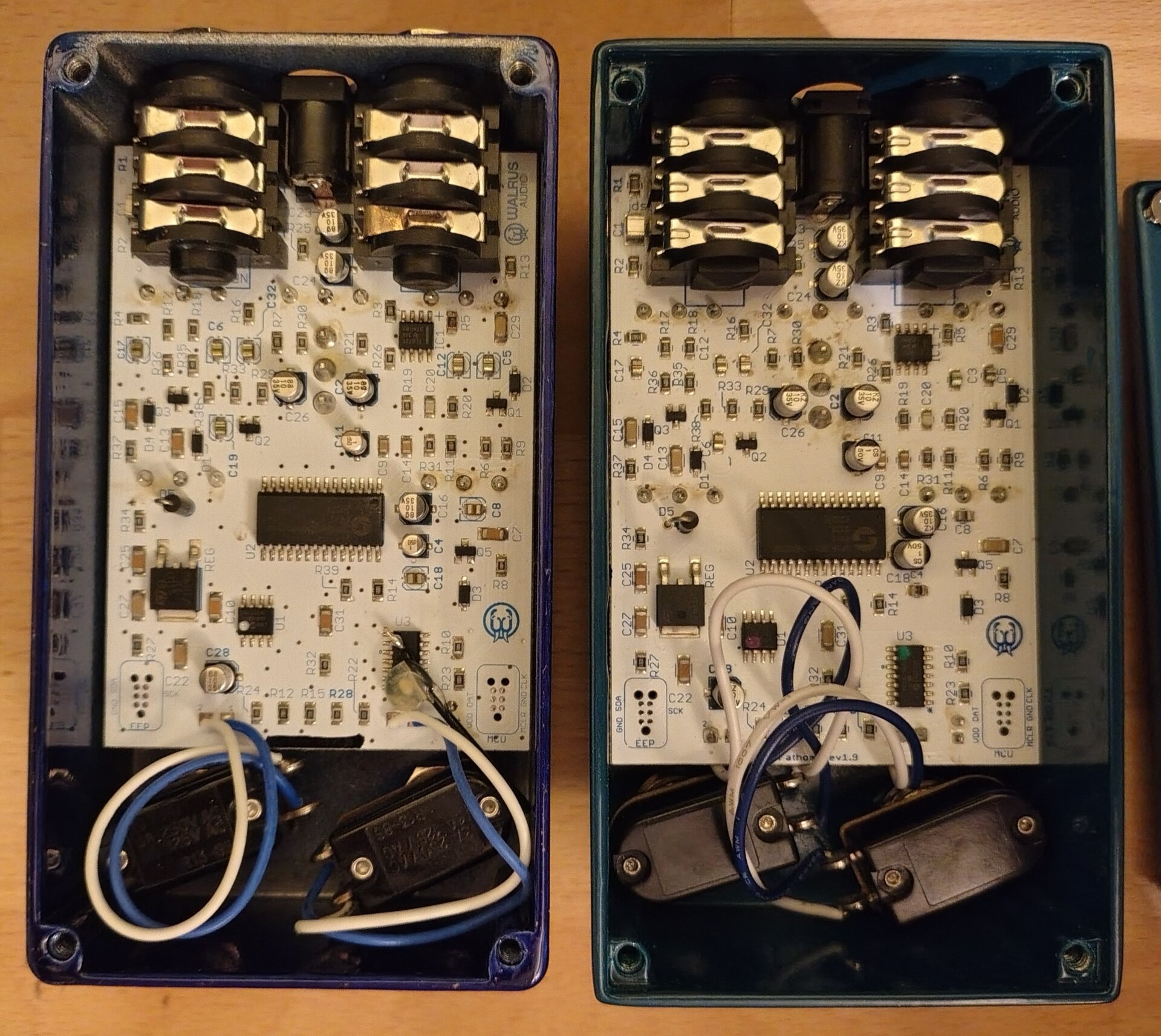

Links Slö und rechts Fathom:



[Sele]

Ich würde eher schreiben: Links - "Wir haben einen Fehler auf dem PCB und waren zu nicht in der Lage das PCB Design anzupassen bevor wir in Produktion gehen" .... Rechts - "Wir haben es endlich gelöst!" ... Danke für die Bilder!



[DeadboZ]

Meinst du wegen des gelöteten Kabels auf dem Chip, @Sele ?

Ich steige ja kein deut bei Platinen durch und habe auch sonst wenig Ahnung von Platinen.

Das Slö ist aus 2019. Vielleicht hat sich da in der Zeit etwas geändert. Getestet habe ich es noch nicht.



[Telefunky]

Ich steige ja kein deut bei Platinen durch und habe auch sonst wenig Ahnung von Platinen.

Das zentrale Element ist bei beiden der Spin Semiconductor FV1 Chip, der 28 polige in der unteren Mitte, verbreitet in vielen Pedalen, weil gut und flexibel programmierbar.



[gutmann]

Das hier ist mal komplett anders gebaut.. wer kommt drauf was es sein mag?



[tuckster]

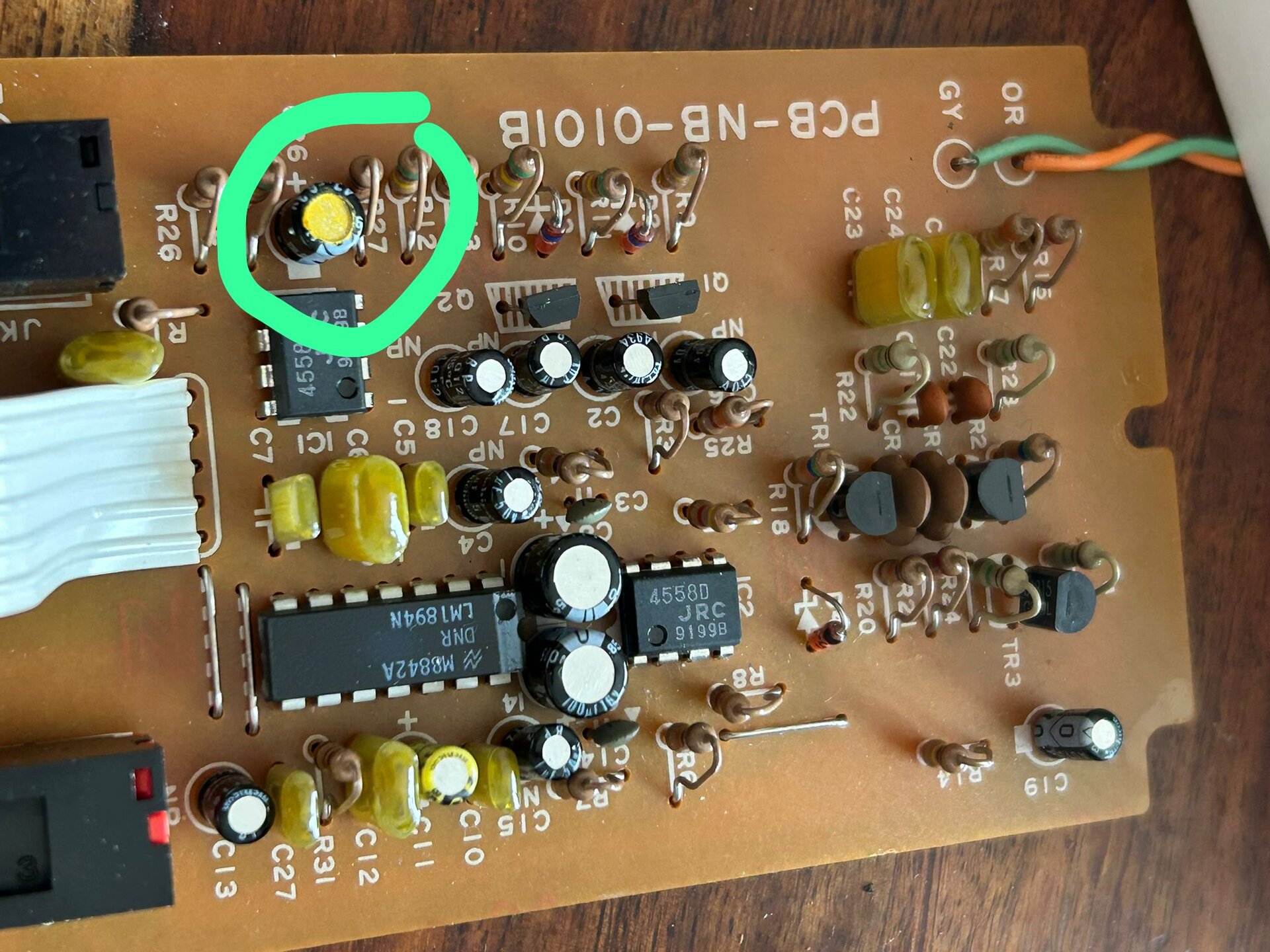

Ibanez* NB-10 Noise Buster
das im Kringel? Widerstände mit Knick für optimale Ausrichtung



[gutmann]

gut erkannt.. der Kringel hat nix zu sagen, da ging es um den Kondensator der wohl was weg hat...



[the flix]

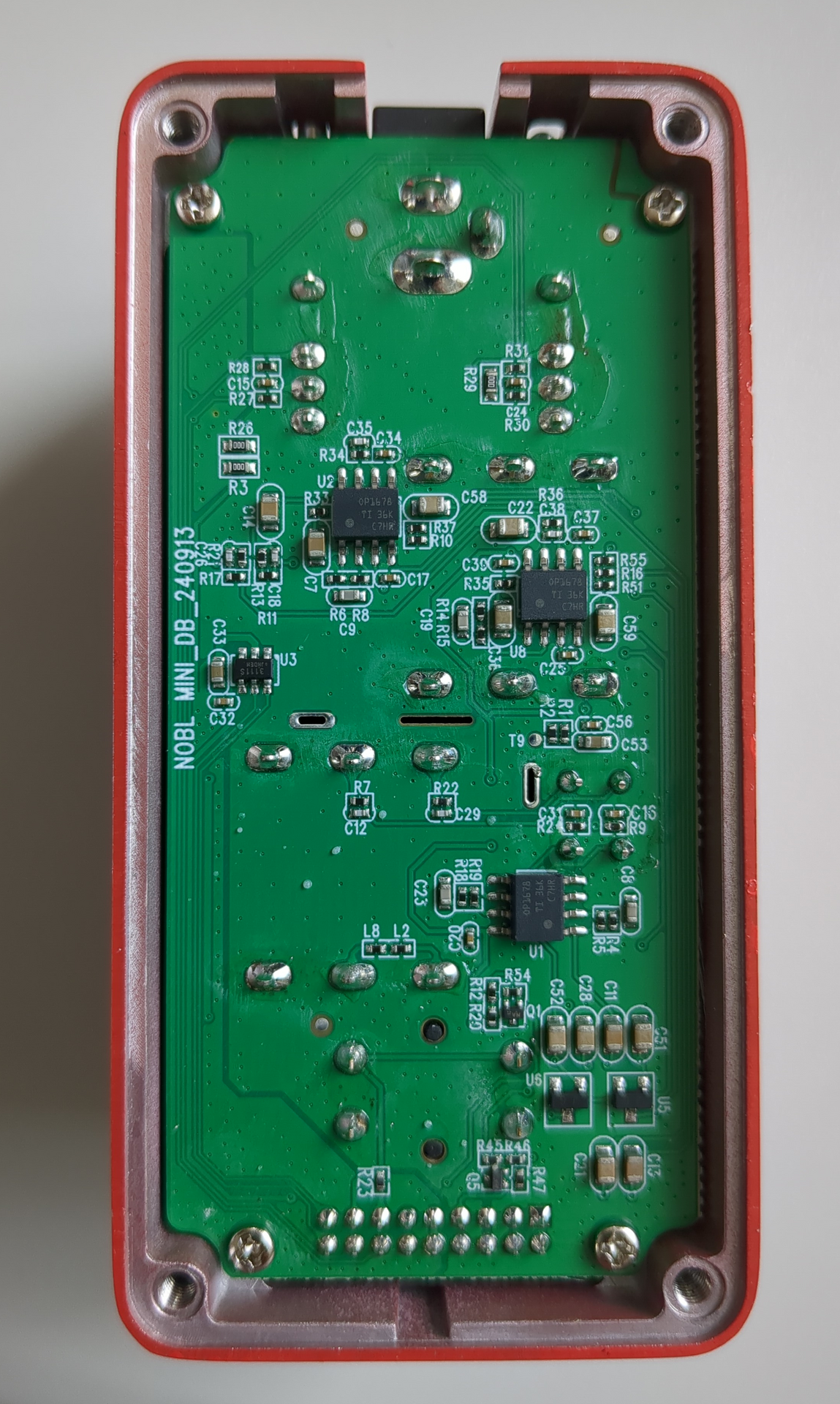

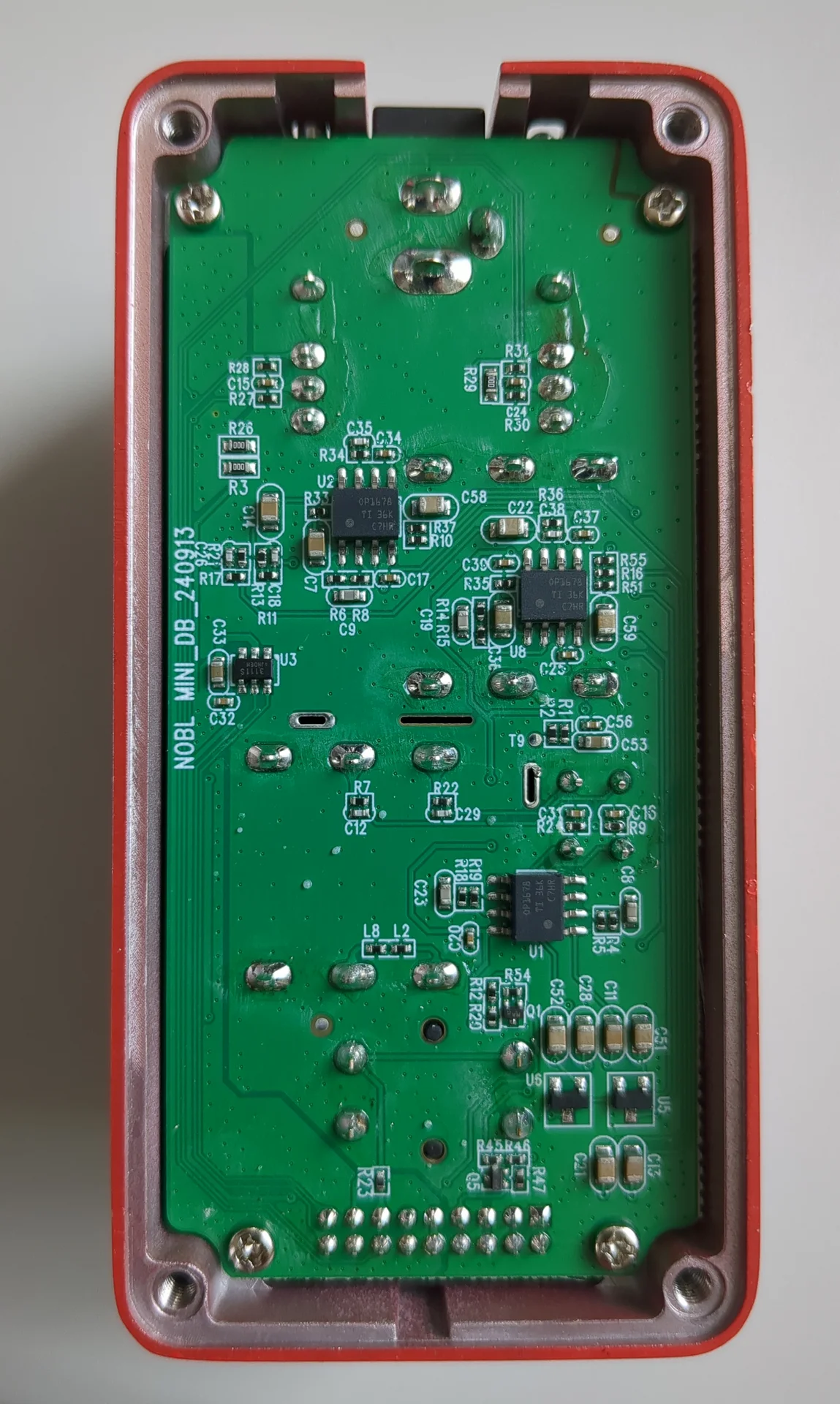

Nobels CHO-mini:



[escarbian]

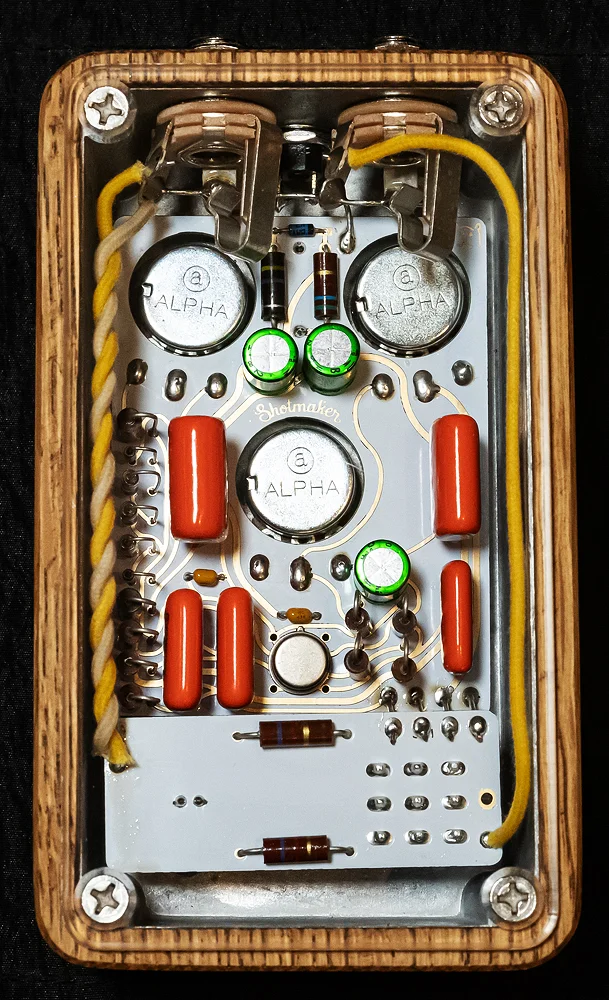

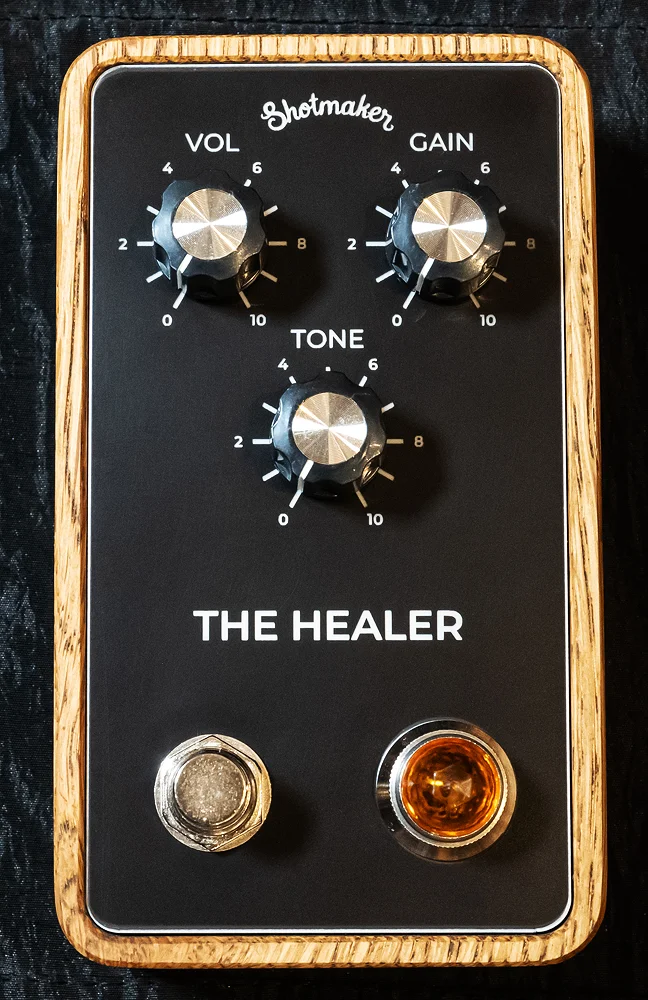

Shotmaker - The Healer - Germanium Overdrive
Bei einer transparenten Bodenplatte erspart man sich das aufschrauben. Shotmaker legt dem Pedal aber noch eine herkömmliche Aluminium-Bodenplatte bei. Das Gehäuse ist aus Eiche.



[Moselaner]

Das ist aber extrem apart (Von einigen Lötstellen mal abgeshen )



[DeadboZ]

Sexy ...



[escarbian]

Das ist aber extrem apart

Es klingt auch so
Mein Chase Bliss Brothers AM und J. Rockett Archer Ikon haben es schwer, dagegen zu bestehen.



[DeadboZ]

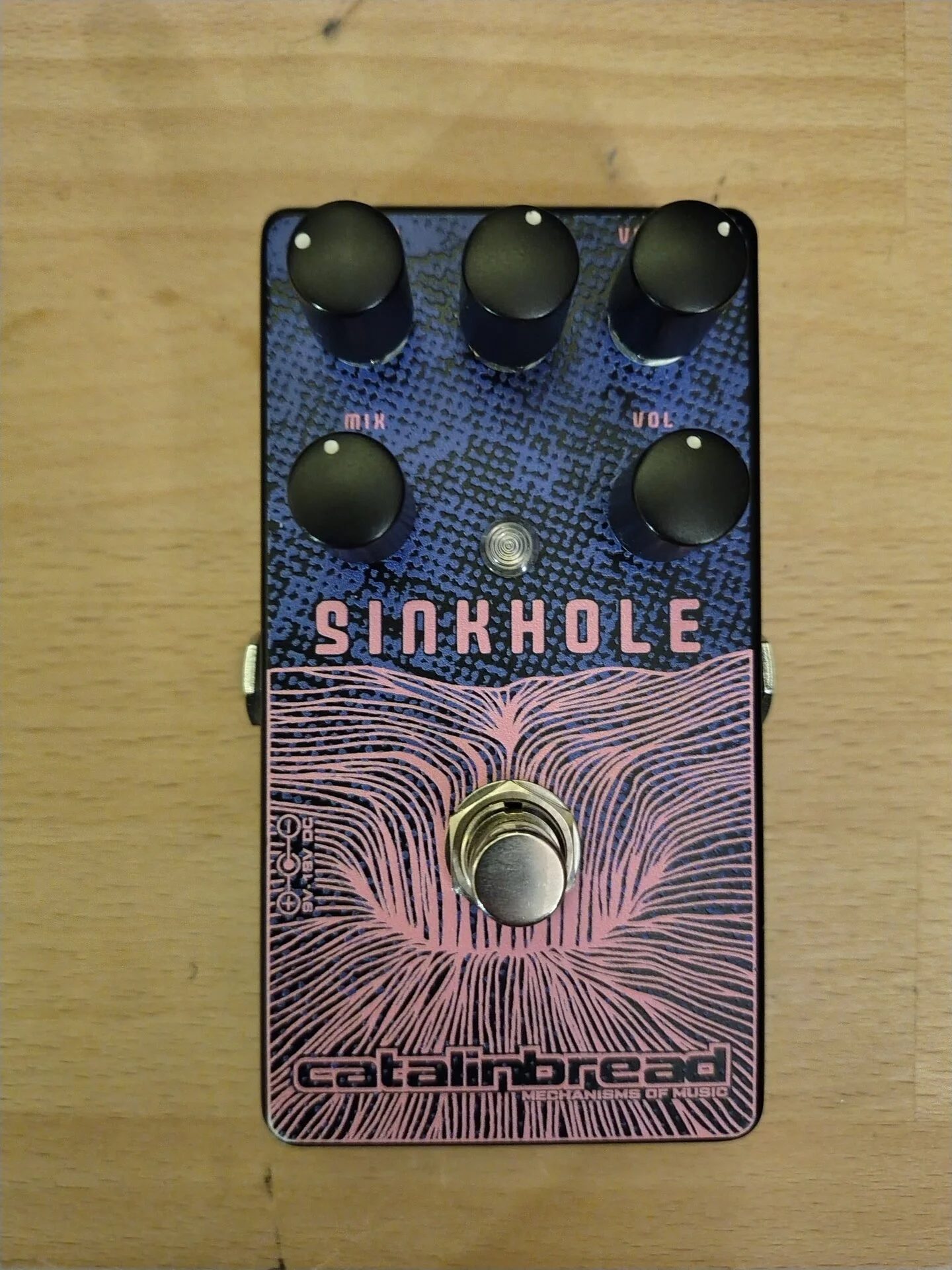

Wieder mal ein Catalinbread, hier das Sinkhole. Außen:

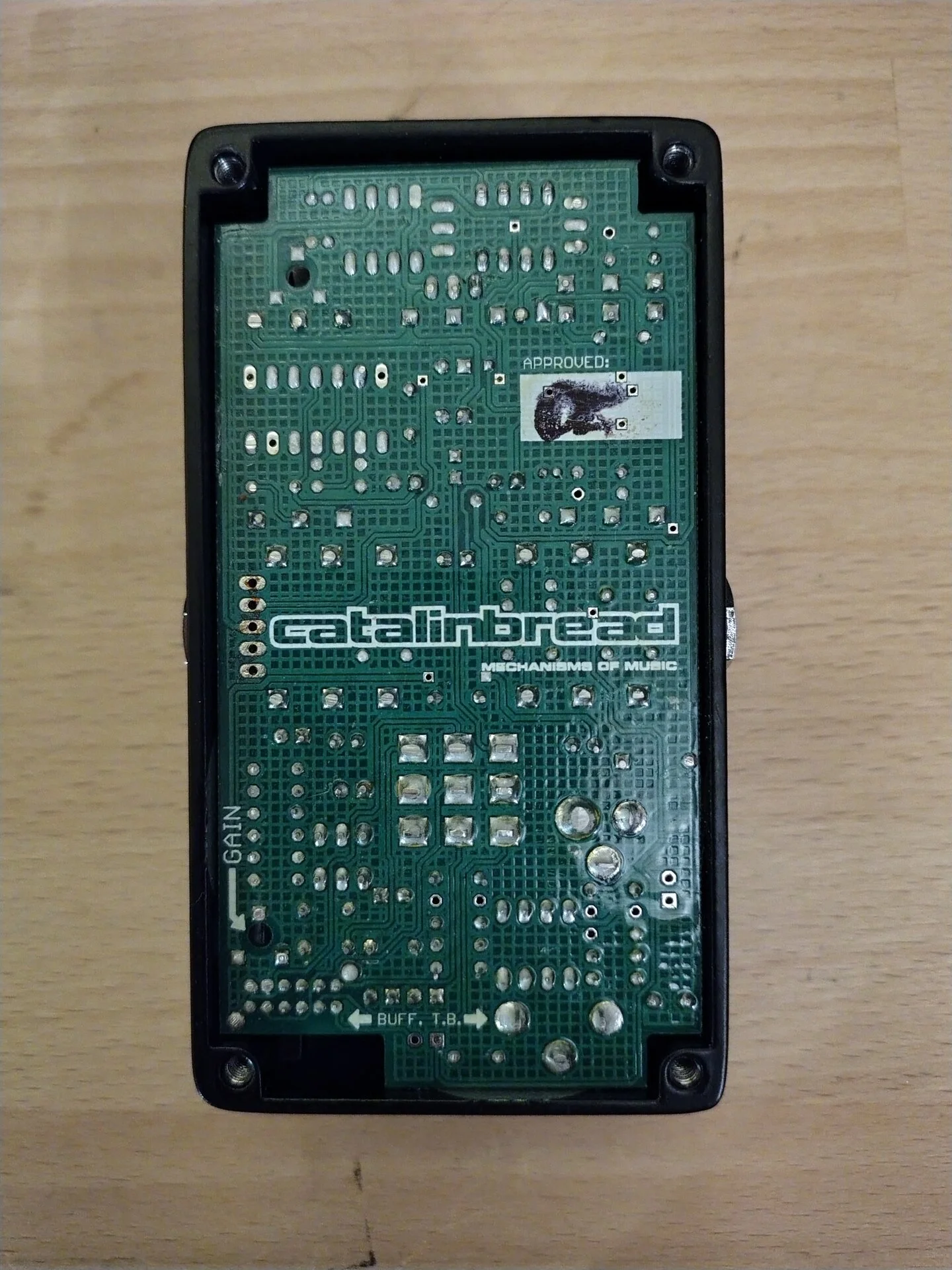

Innen (kommt mir doch recht bekannt vor):

Cool ist, dass die LED beim Spielen die Farben wechselt. Da wirkt scheinbar der MOD-Regler drauf.



[the flix]

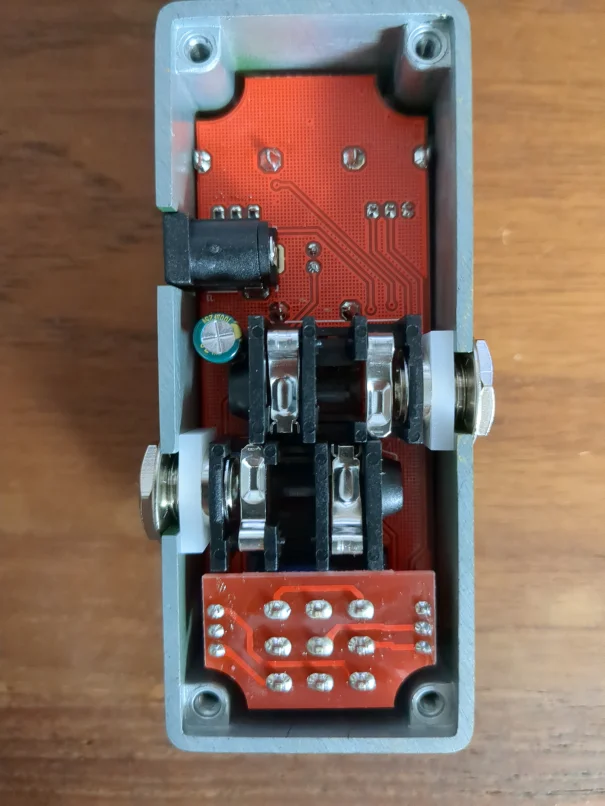

Ein Tone City Matcha Cream:

Viel gibt es nicht zu sehen, aber mir sind saubere Platinenlösungen sympatisch.



[Boedefeldt]

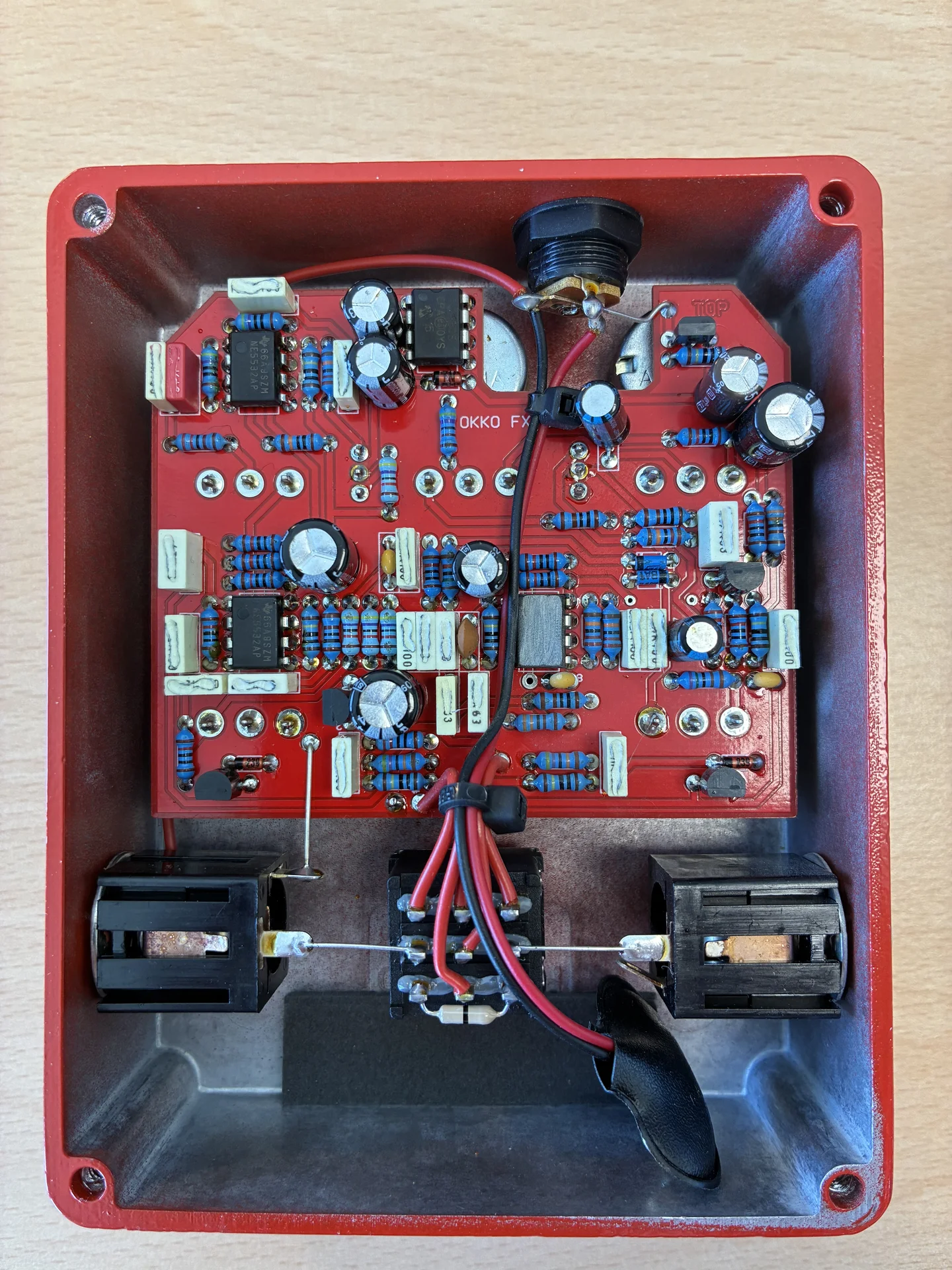

Hier mein Okko Dominator mk2 red:



[Jenzz]

Aloha

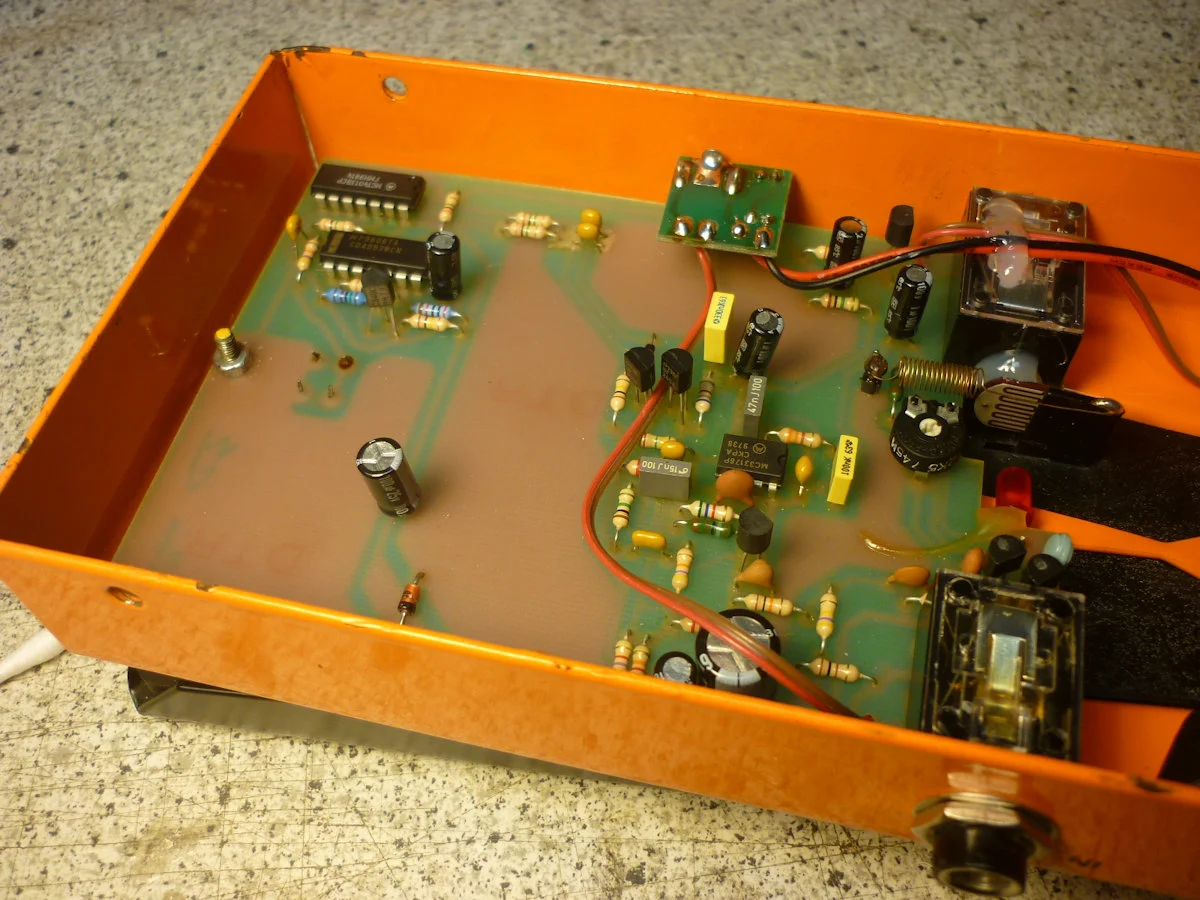

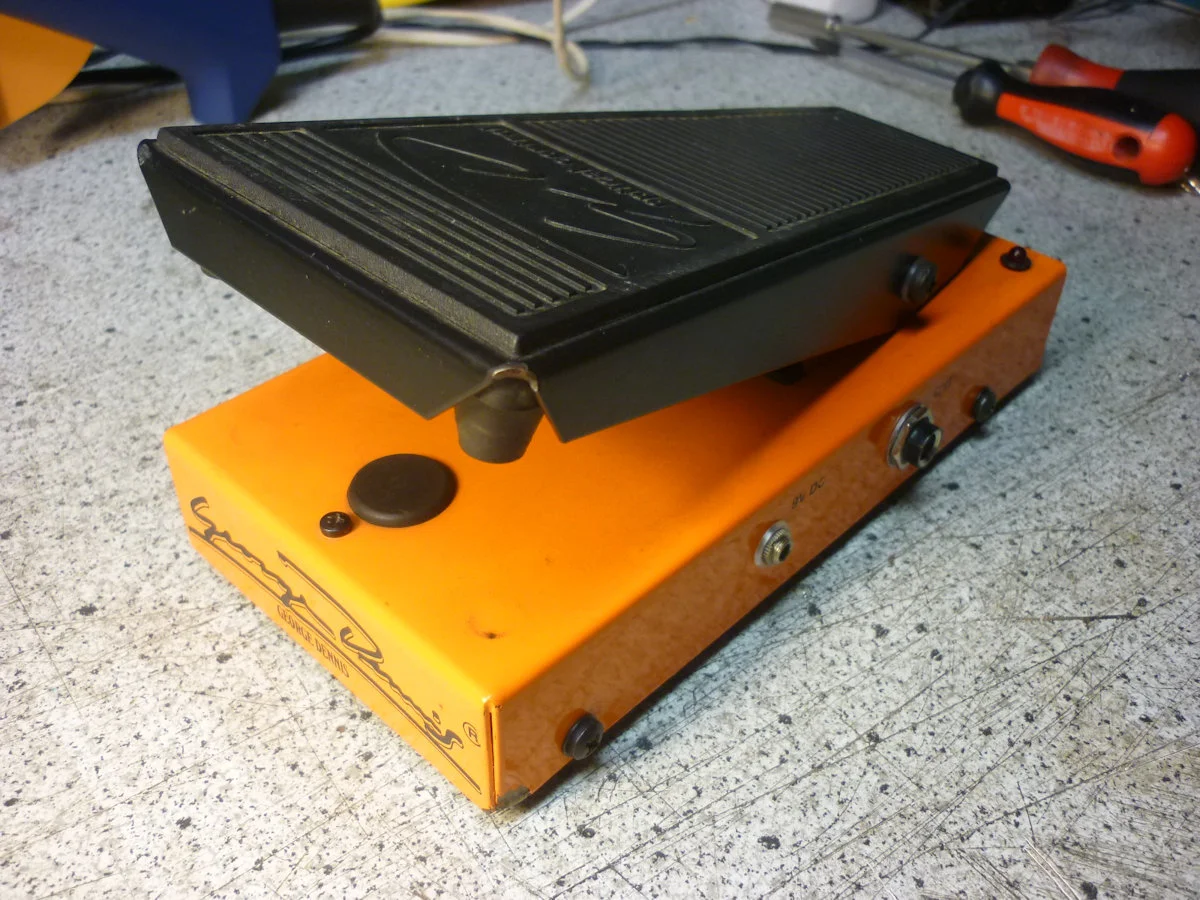

Hier mal wieder etwas ‚Älteres‘, ein George Dennis GD-30 Wah Pedal aus 1998.
Robustes Metallgehäuse und für ein einfaches optisches Wah recht viele Bauteile, aber das hat Gründe…

Das Pedal war zu einer kleinen Reparatur bei mir (defekter / korrodierter Fotowiderstand, siehe Bild), daher bot sich die Gelegenheit mal Bilder vom Innenleben zu machen.

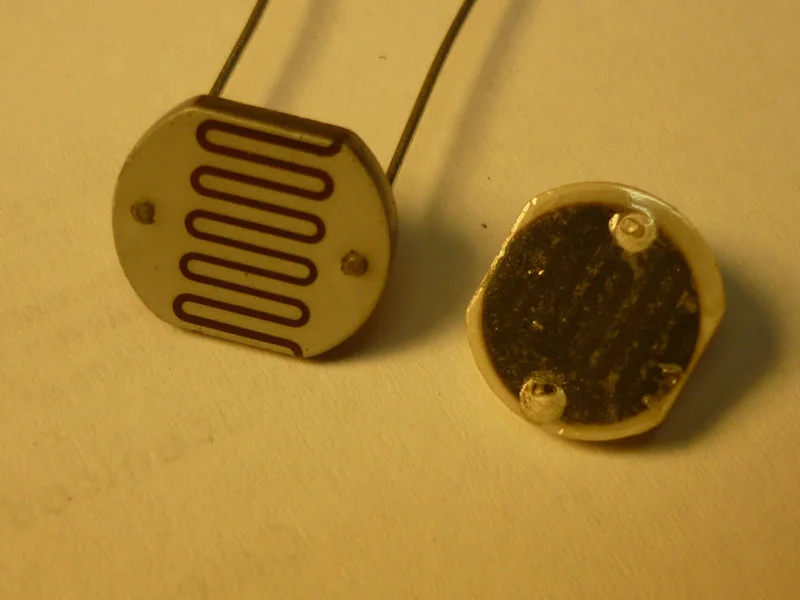

Links ein intakter Fotowiderstand, rechts der defekte aus dem Pedal. Man erkennt deutlich die zersetzte, angelaufene Fotoschicht.

Die eigentliche Wah-Schaltung in der Mitte, links oben die elektronische Bypass-Umschaltung kombiniert mit einer Spannungserkennung, die bei nachlassender Batteriespannung die Effekt-LED blinken lässt (statt Dauerlicht).

Rechts vorn hinter der Buchse sieht man 2 Transistoren, die zusammen mit dem Trimmer und einigen Bauteilen eine Konstantstromquelle für die LED der Pedalblende bilden. Das hat den großen Vorteil, dass die Helligkeit der LED auch bei nachlassender Batteriespannung absolut konstant bleibt, also sich die Regeleigenschaften nicht verändern.

Sowas ist heutzutage, wo alle Netzteile benutzen, natürlich kein Thema mehr, ist aber trotzdem ein durchdachtes Feature.
