Pedal-Guts - Innenansichten eines Pedals

[Prospero]

Der Lot-Rest?

Jo, Lotkugeln auf dem Lötstop lösen sich gerne, rollen herum und landen genau da, wo man sie nicht brauchen kann



[gutmann]

Zeugt von echter Handarbeit



[Knallcharge]

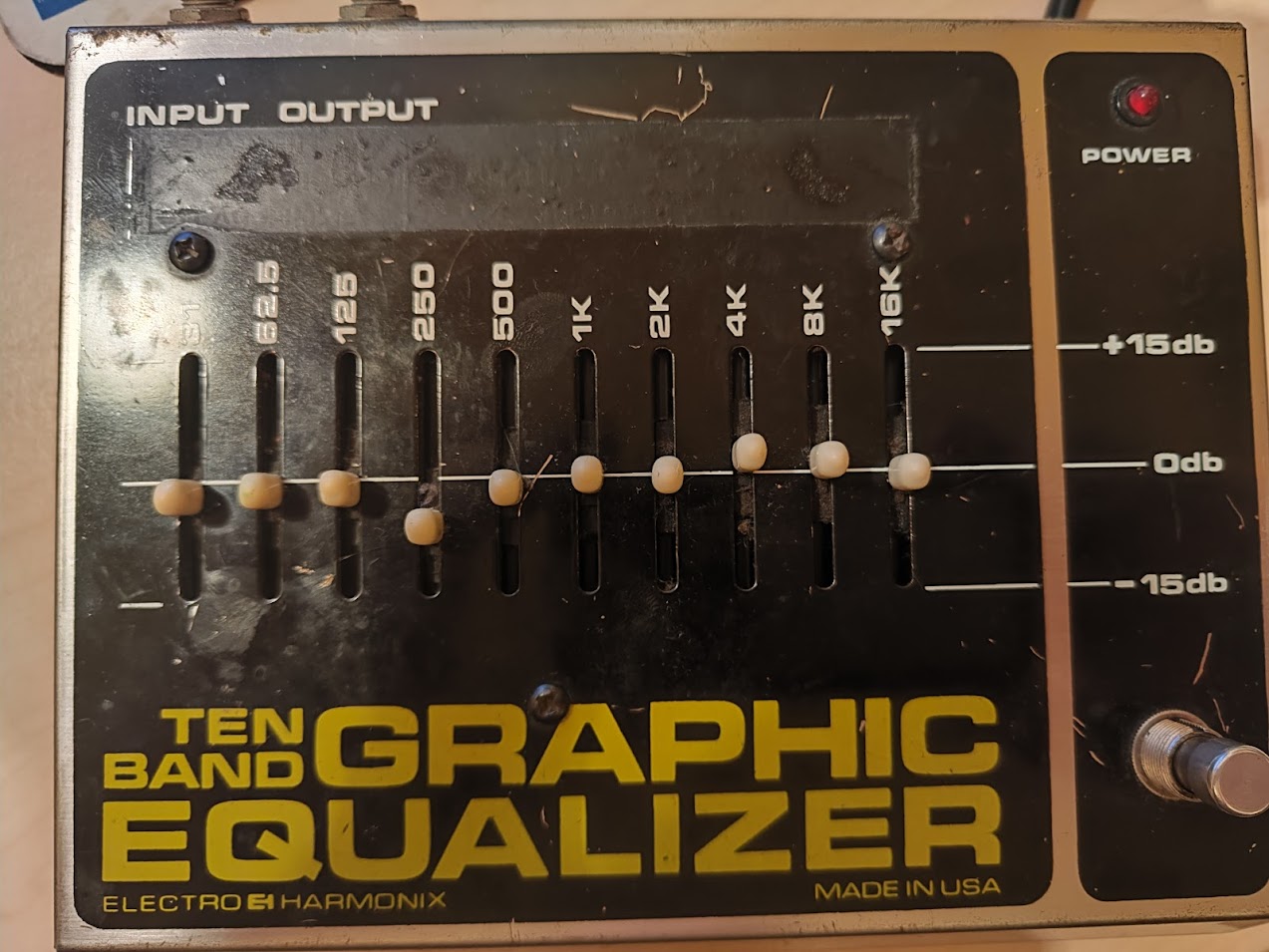

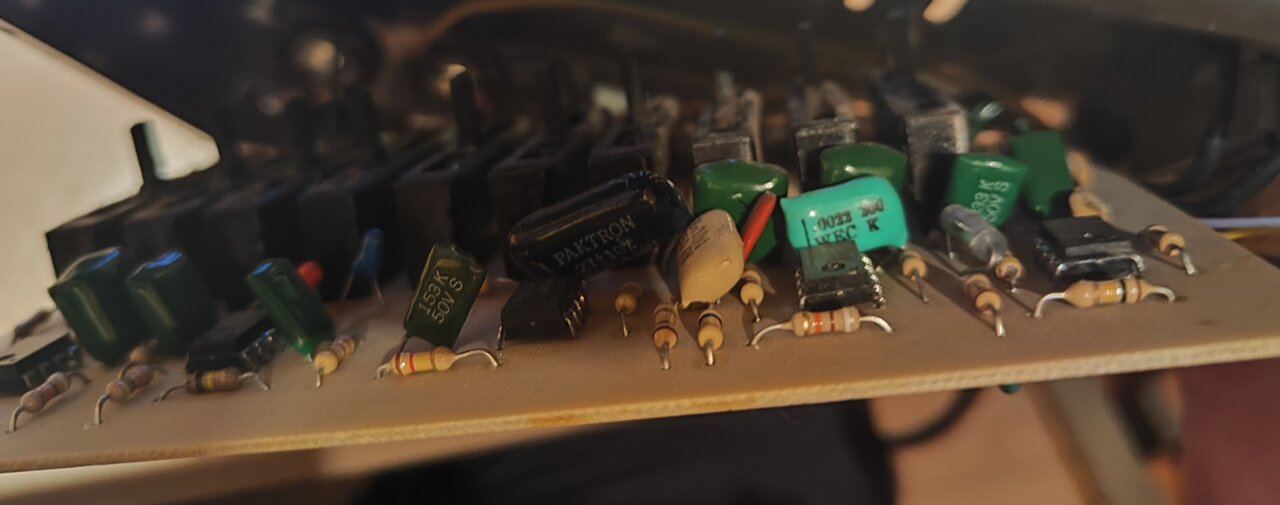

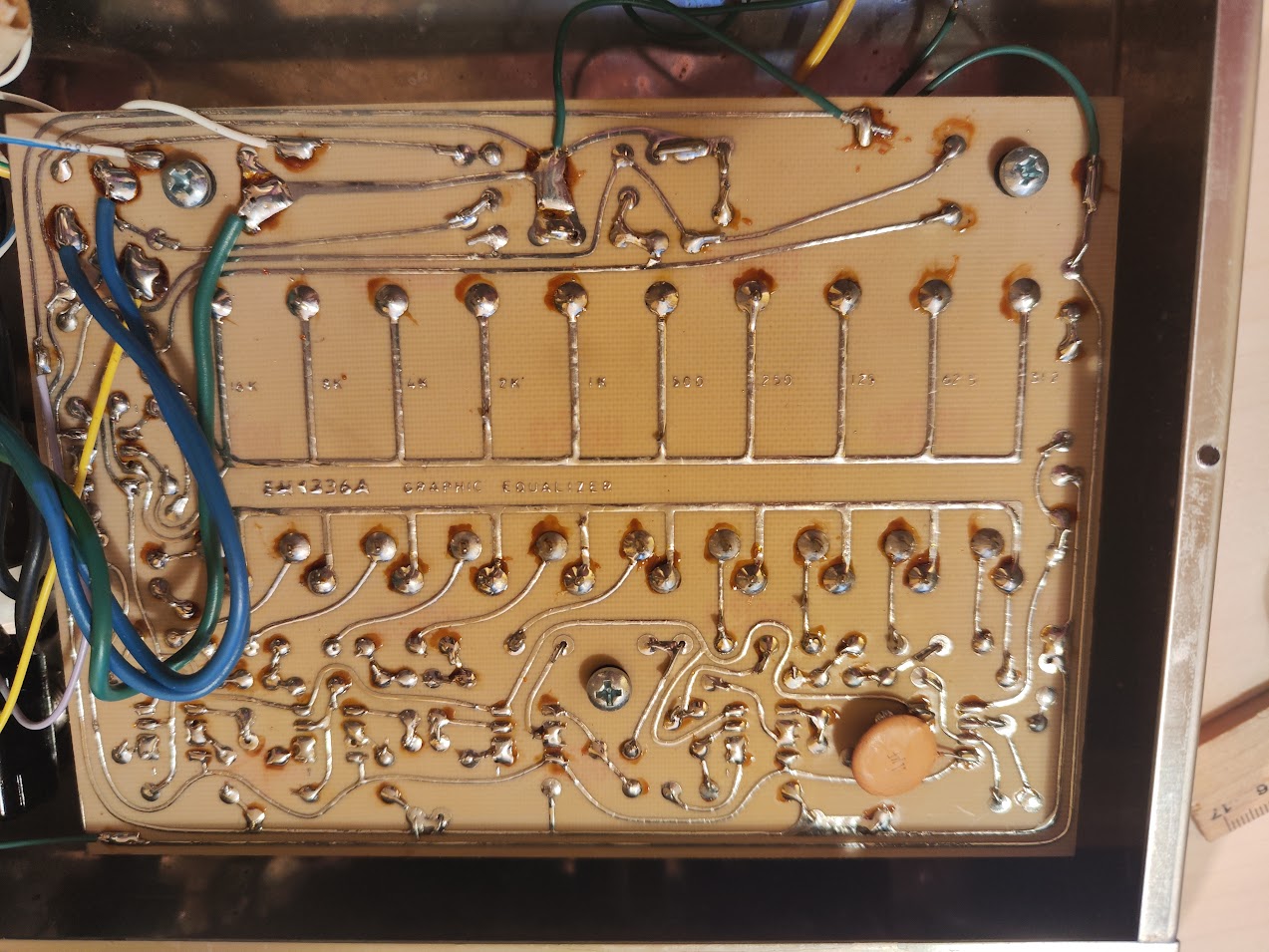

Jetzt mal etwas vintagemäßiges und zwar einen Elecrteo Harmonix Ten Band Graphic Equalizer. Wer weiß, wann das Pedal ungefähr gebaut worden sein mag?
Ihr seht richtig, der Ein-Aus-Schiebeschalter ist nicht da. Er wird ausgetauscht, weil er defekt ist.



[camus]

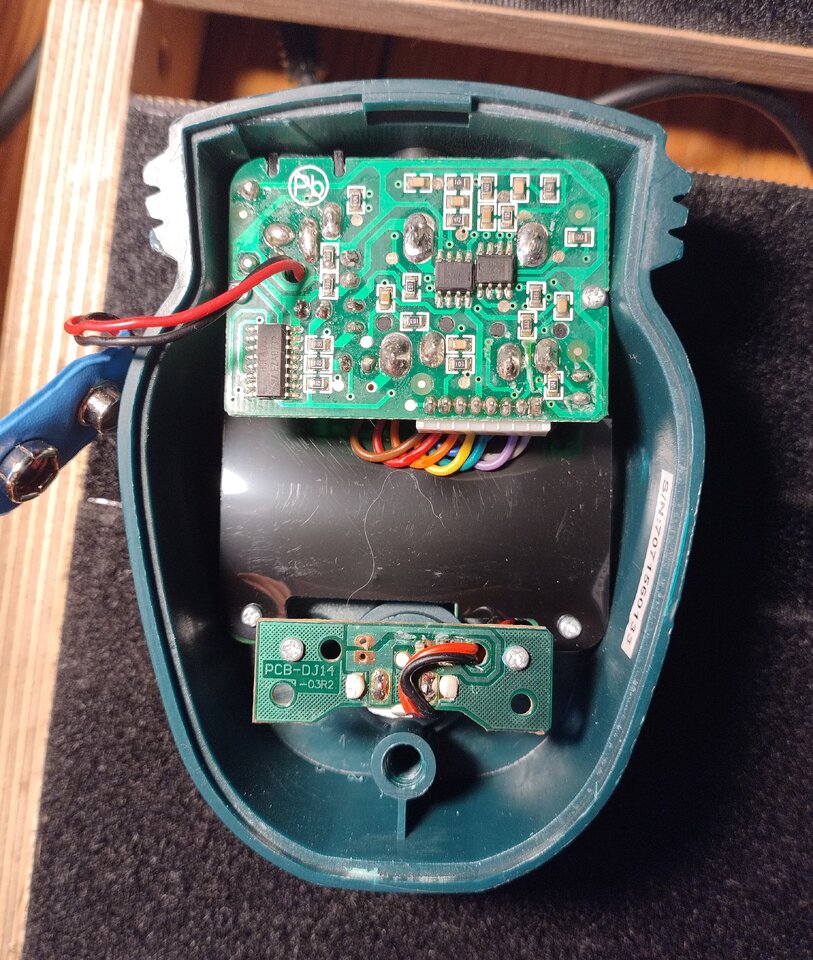

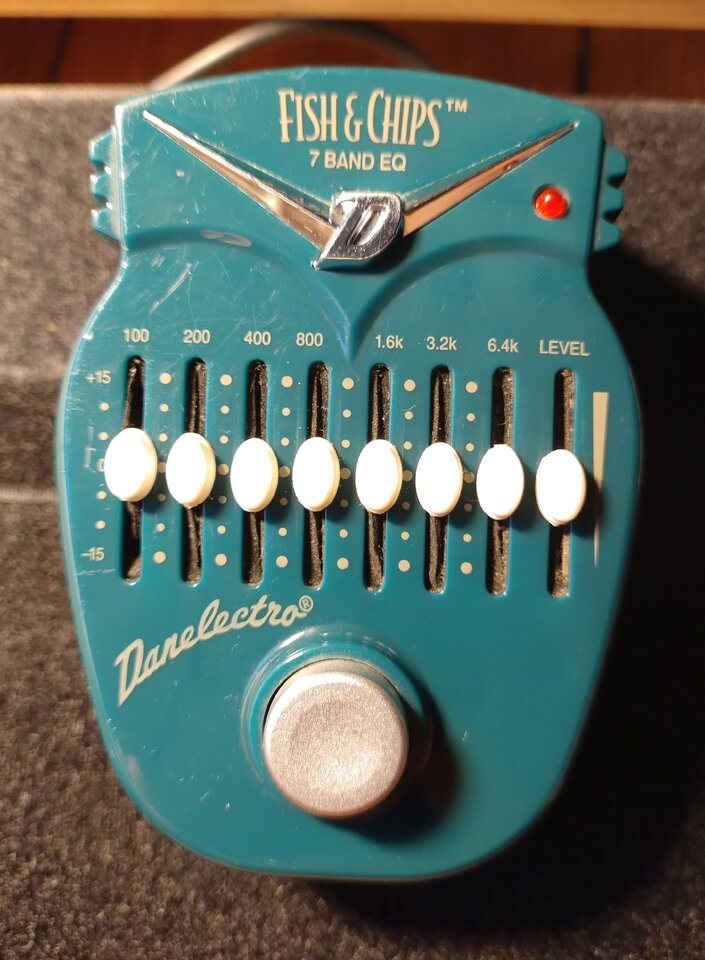

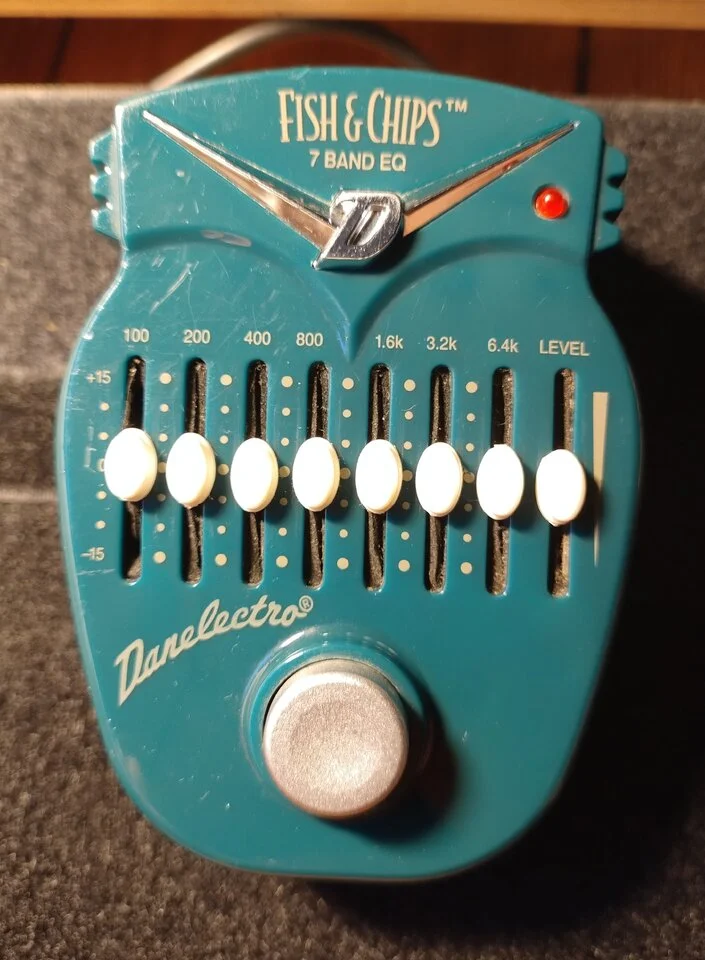

Danelectro Fish&Chips



[Bassturmator]

Ich kann die Chips sehen, aber wo ist der Fisch???



[~Slash~]

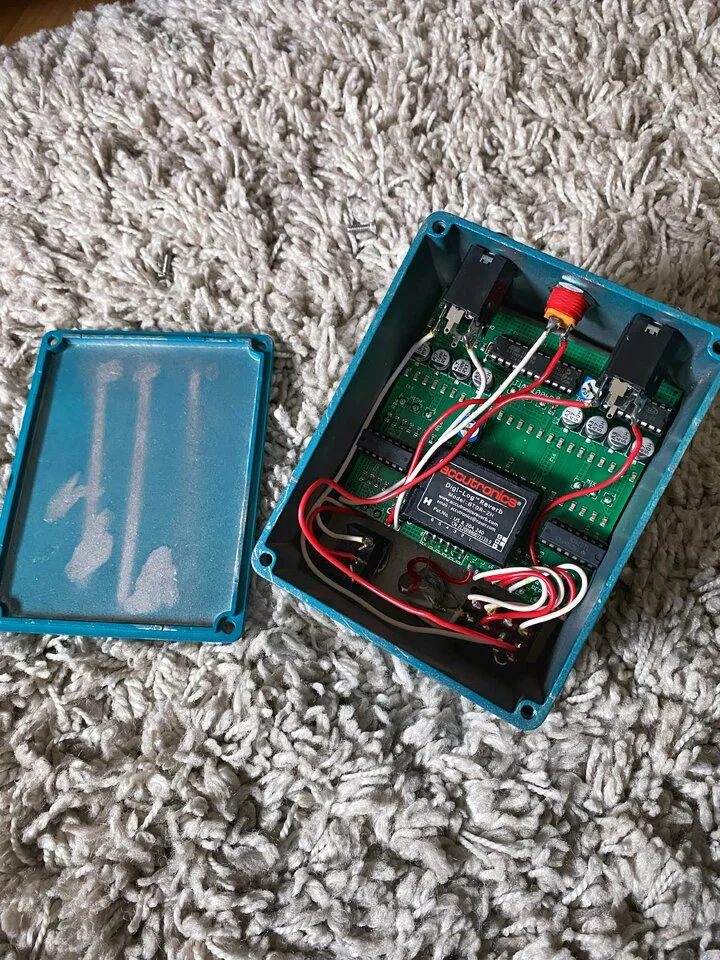

Hungry Robot - The Wash



[the flix]

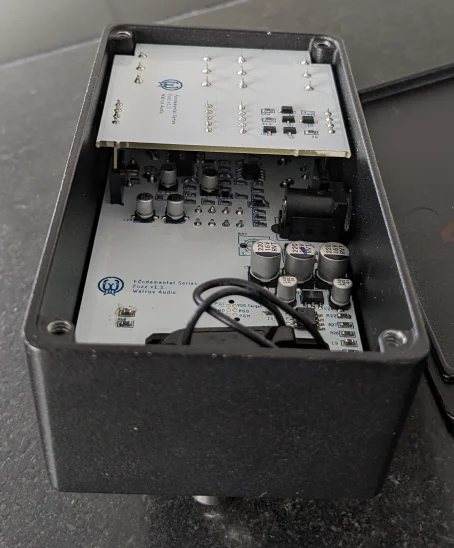

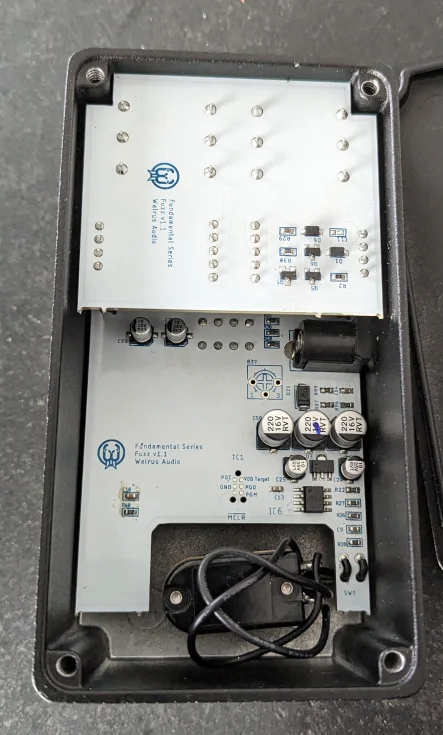

Walrus Audio Fundamental Fuzz



[Robin Masters]

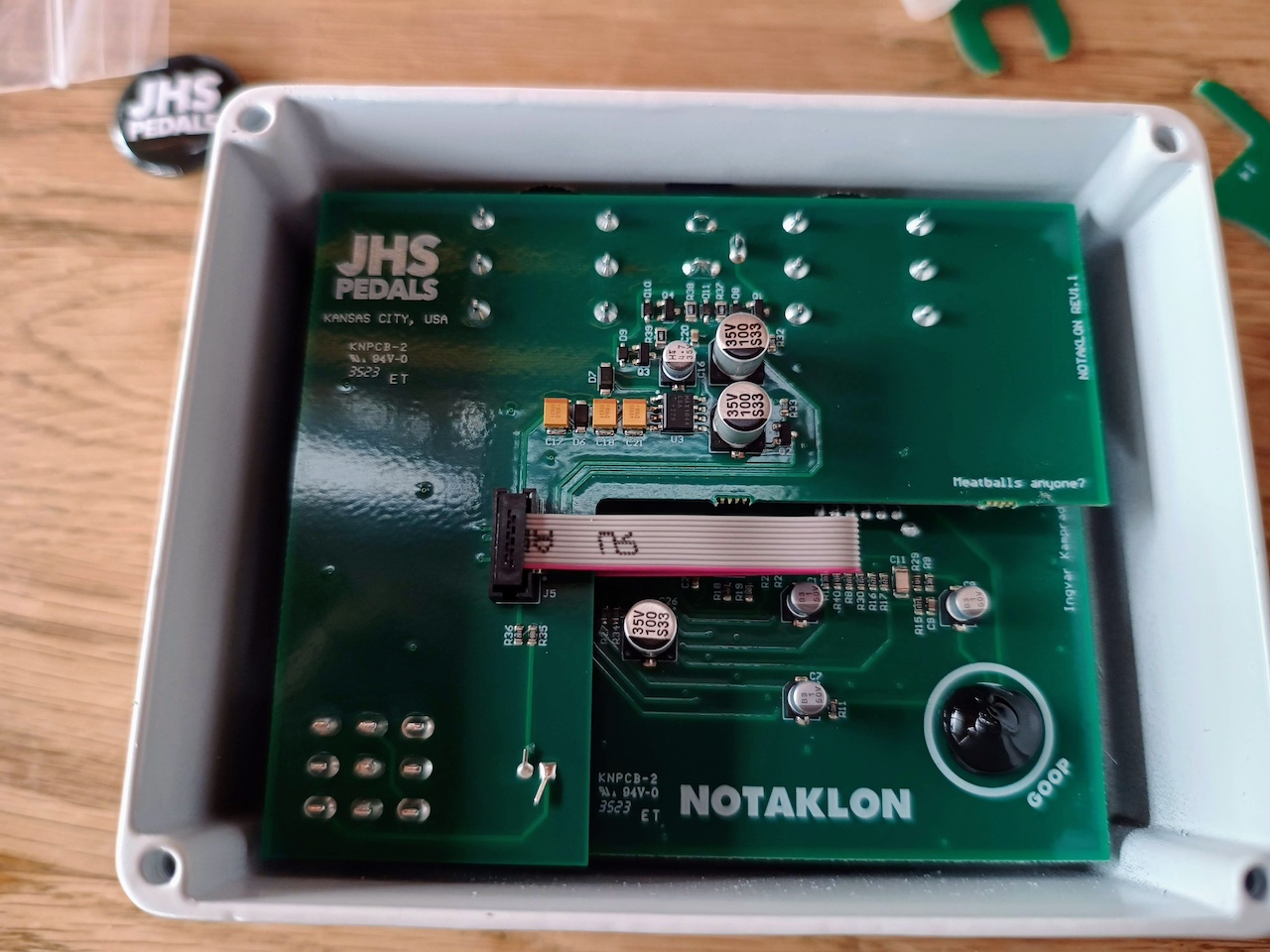

JHS - ITSAKLON Goop muss noch trocknen:



[~Slash~]

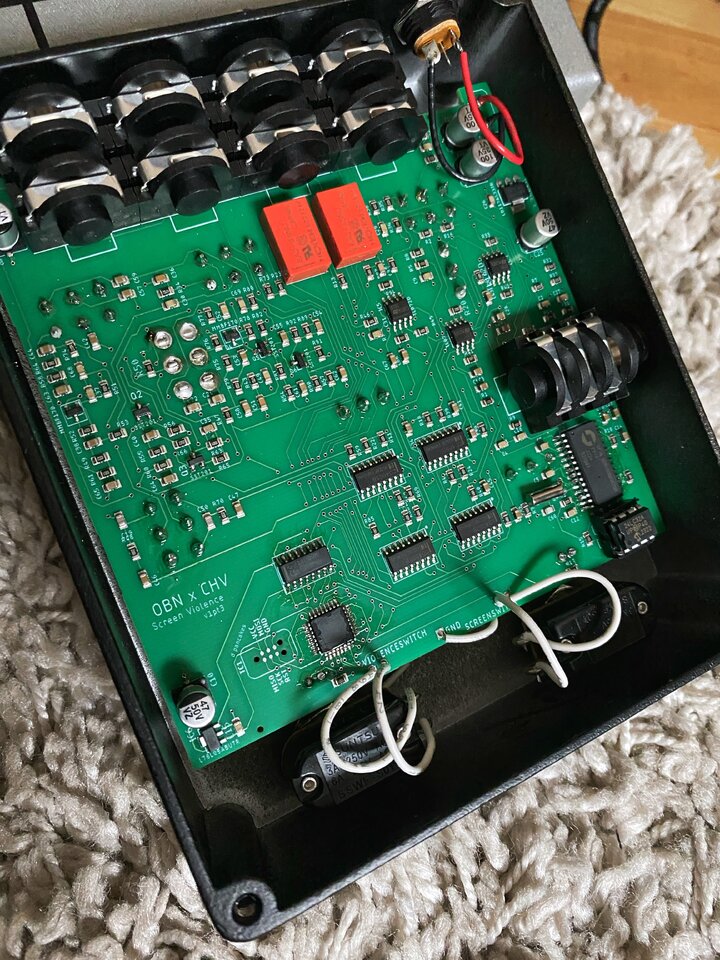

OBNE - Screen Violence



[QOTSA_Lover]

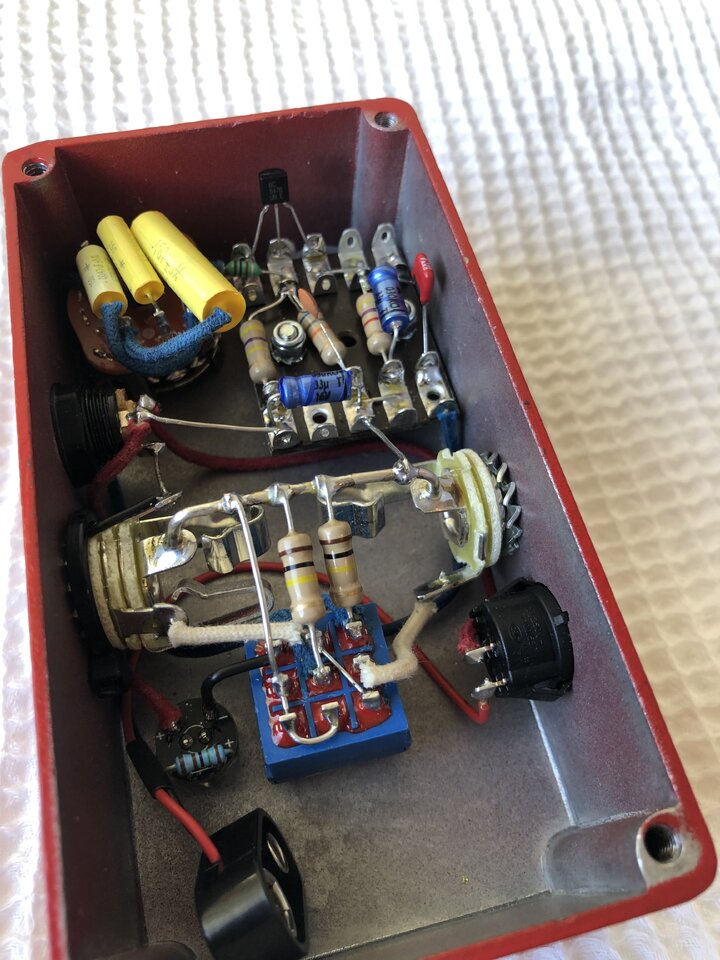

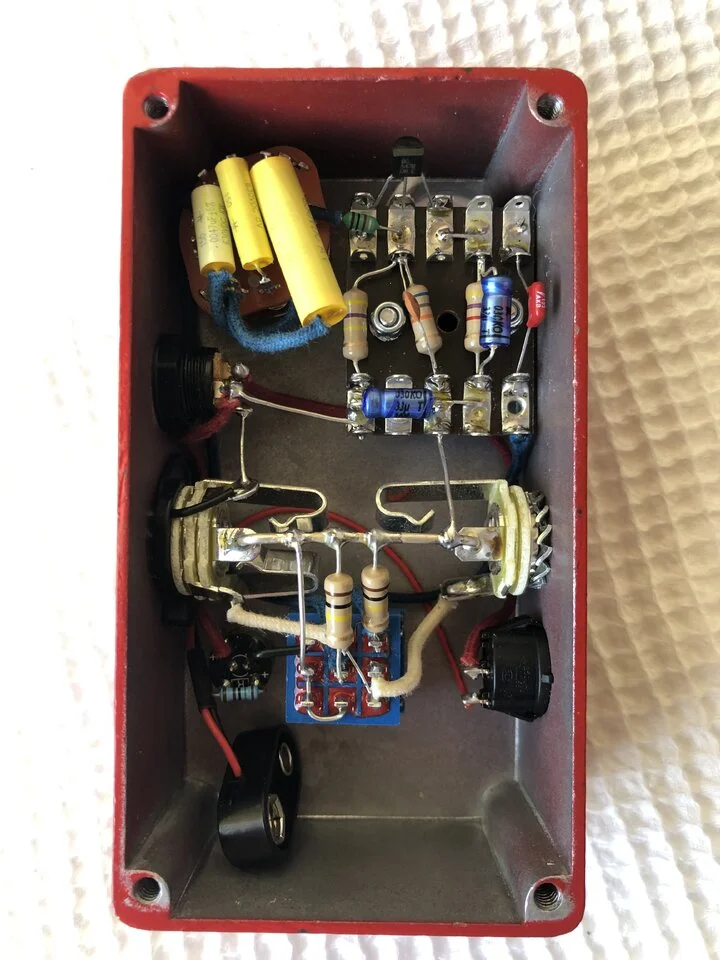

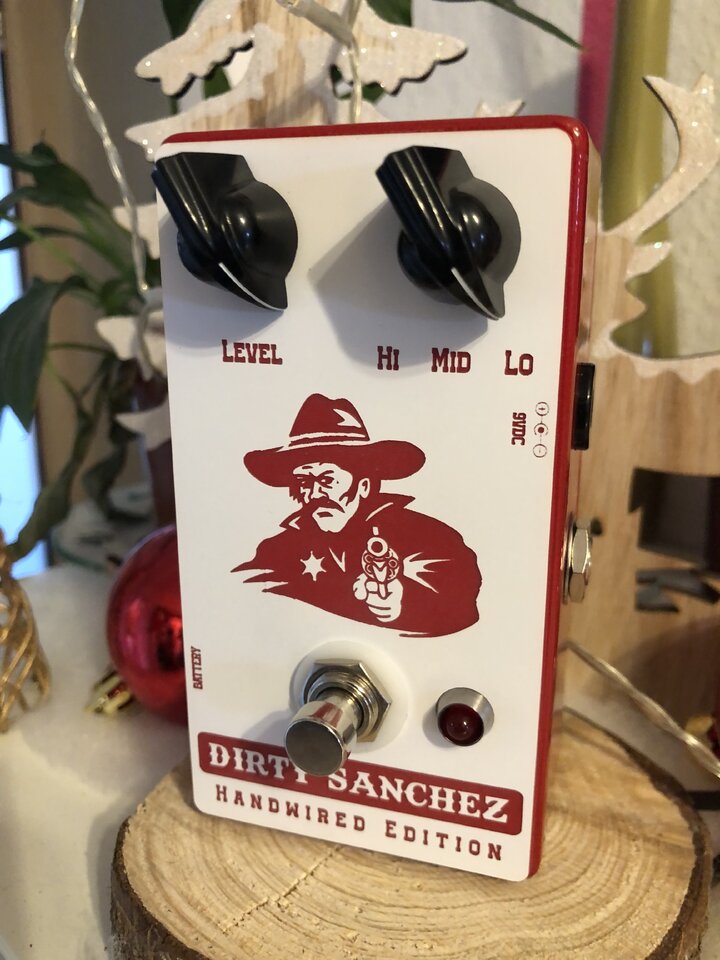

Hier mal eines meiner Pedale...
Handwired Rangemaster Ableger ala C. Diaz



[DeadboZ]

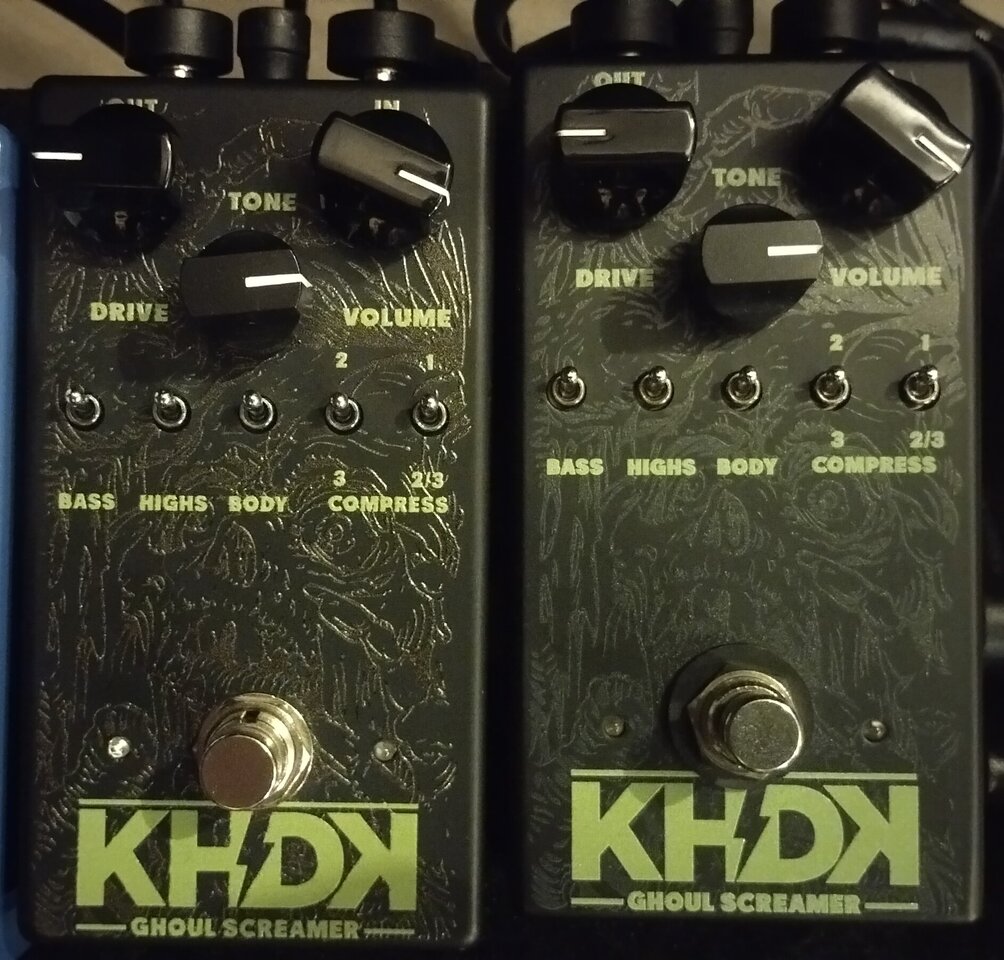

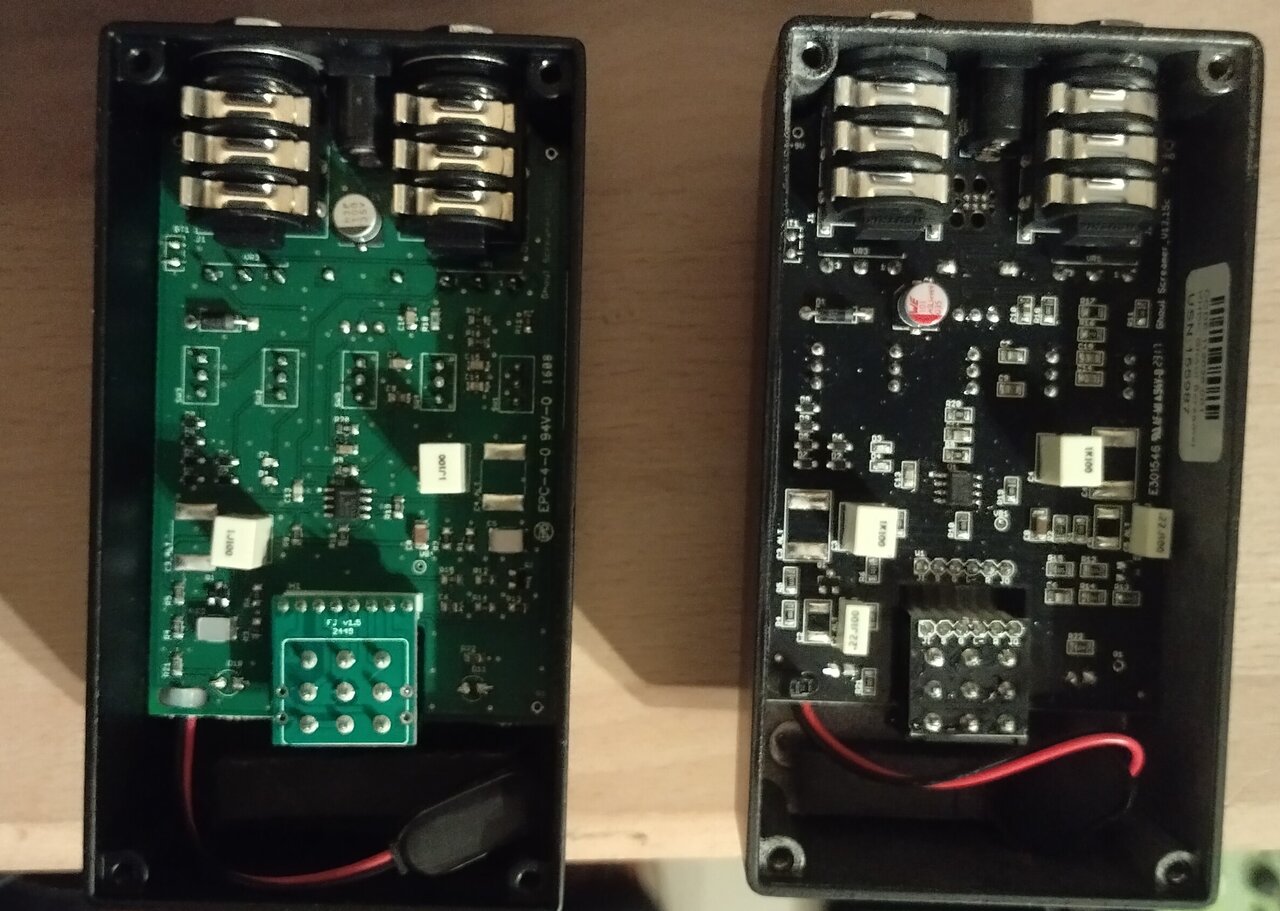

Heute kam mein zweites KHDK Ghoul Screamer. Abgesehen, dass die unterschiedlich klingen (90k Seriennummer liegen dazwischen), ist die Front anders lackiert, und von innen, seht selbst:

Klanglich sind sie auch etwas unterschiedlich. Der "Highs" Schalter funktioniert beim älteren scheinbar umgekehrt...
Dazu hat das neuere (schwarze Platine; Struktur-Lackierung) einen leichtgängigeren Schalter.



[Jenzz]

Aloha

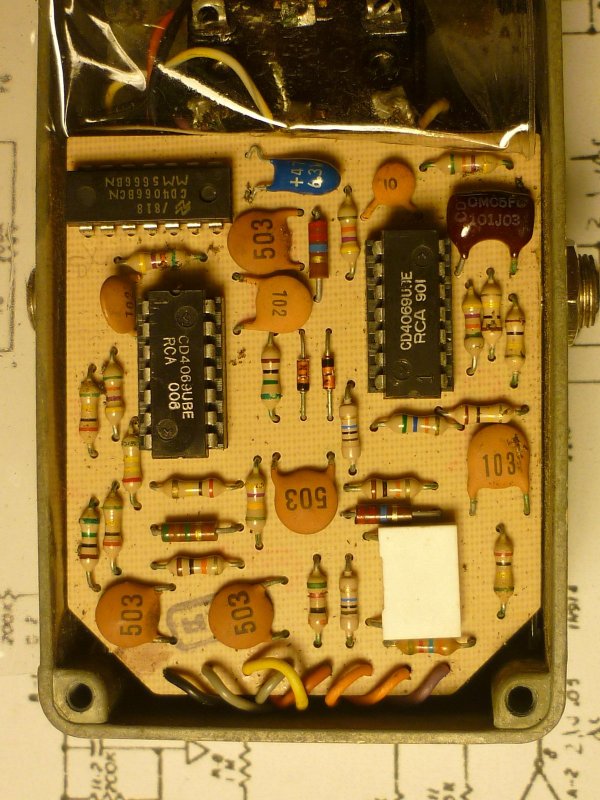

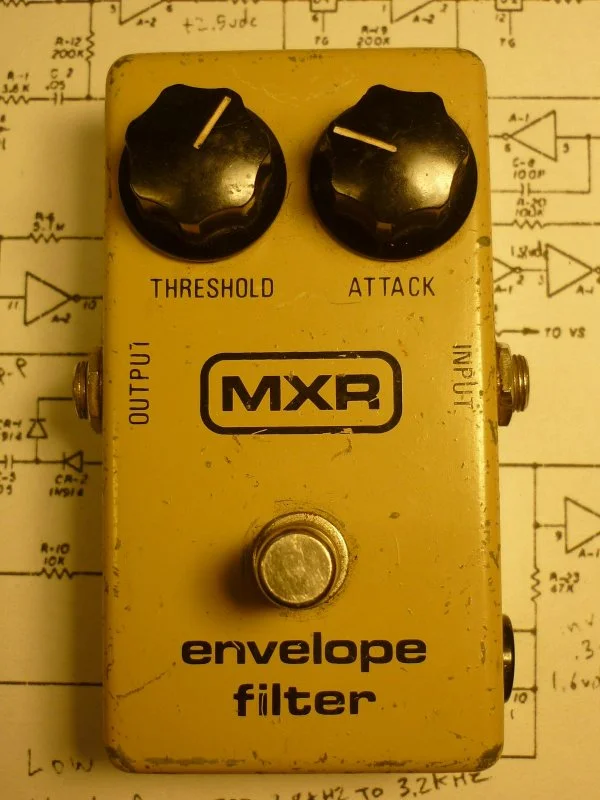

Hier mal wieder ein älteres Pedal, welches anlässlich einer kleinen Reparatur bei mir war: Das 'alte' MXR Envelope Filter im beige-curry Gehäuse.

Schon fast erschreckend, wie wenig da drin ist und man sich dann im Vergleich dazu die aufgerufenen Gebrauchtpreise ansieht

Klanglich passt es super auch zu Rhodes oder Bass. Da es sich technisch gesehen um ein Tiefpassfilter handelt (Wahs sind ja meist Bandpässe) bleiben die Bässe unbeeinflusst.
Die Resonanz ist recht 'mild' ausgelegt, der Sweep-Bereich an sich entspricht quasi einem Pedal-Wah, ist also nicht allzu breit... Dafür aber meines Erachtens optimal abgestimmt.

Jenzz



[Jenzz]

Aloha

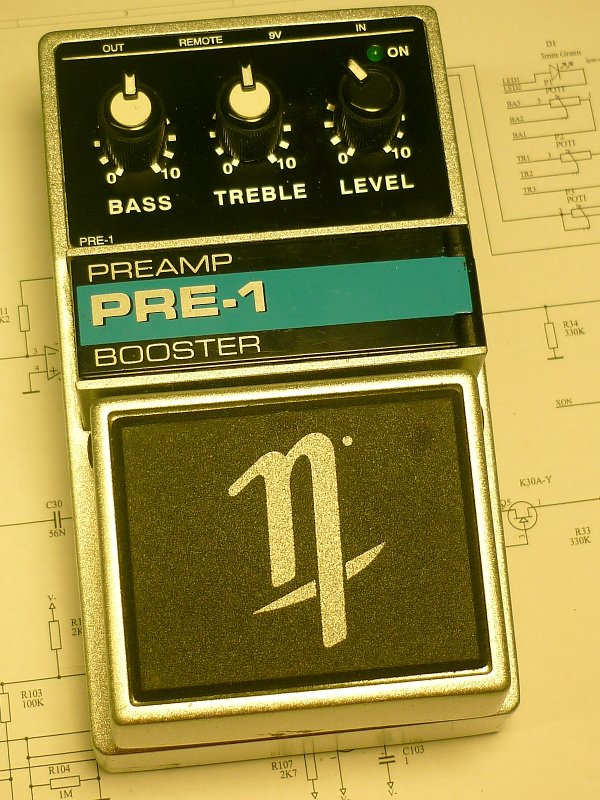

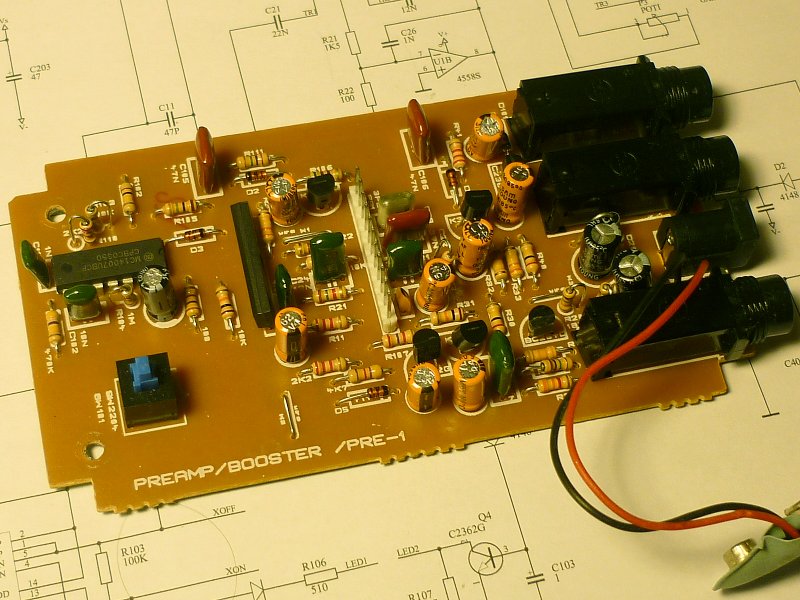

Hier mal ein Gerät aus deutschen Landen, der PRE-1 Booster / Preamp von Nobels aus Hamburg.

Es handelt sich hier um einen einfachen Booster mit Bass- und Höhen-Einstellmöglichkeit. In erster Linie ist er wohl für den Betrieb vor dem Amp konzipiert, denn die Klangeinstellung ist so ausgelegt, dass bei Mittelstellung der Knöpfe der Bereich um 350 Hz leicht angehoben wird. In diesem Bereich haben ja fast alle Gitarrenamps eine ‚Senke‘ im Frequenzgang, sodass bei Aktivieren des Pedals so schon ordentlich ‚Dampf‘ dazu kommt. Ansonsten ist das eine einfache Shelving-Klangeinstellung, die aber in den Höhen recht breitbandig zu Werke geht.

Alles sauber und solide im Druckguss-Gehäuse aufgebaut. Gut finde ich die Zugänglichkeit des Batteriefachs von oben, so kommt man im Notfall mal dran, ohne das Pedal vom Board nehmen zu müssen.

Die LED ist übrigens nicht nur Betriebsanzeige, sondern gleichzeitig auch Overload-/ Clipping- LED (wird dann heller).

Jenzz



[Gast68529]

Cool. Hab schon lange kein SIL Gehäuse mehr gesehen. Der Booster muss definitiv ein paar Jahre auf dem Buckel haben.



[Jenzz]

Cool. Hab schon lange kein SIL Gehäuse mehr gesehen. Der Booster muss definitiv ein paar Jahre auf dem Buckel haben.

Yep, die ersten Versionen gab es schon 1993. Da dies ja schon das silberne Gehäuse ist dürfte es wohl aus / um 1999-2000 sein...

Jenzz



[DerThorsten]

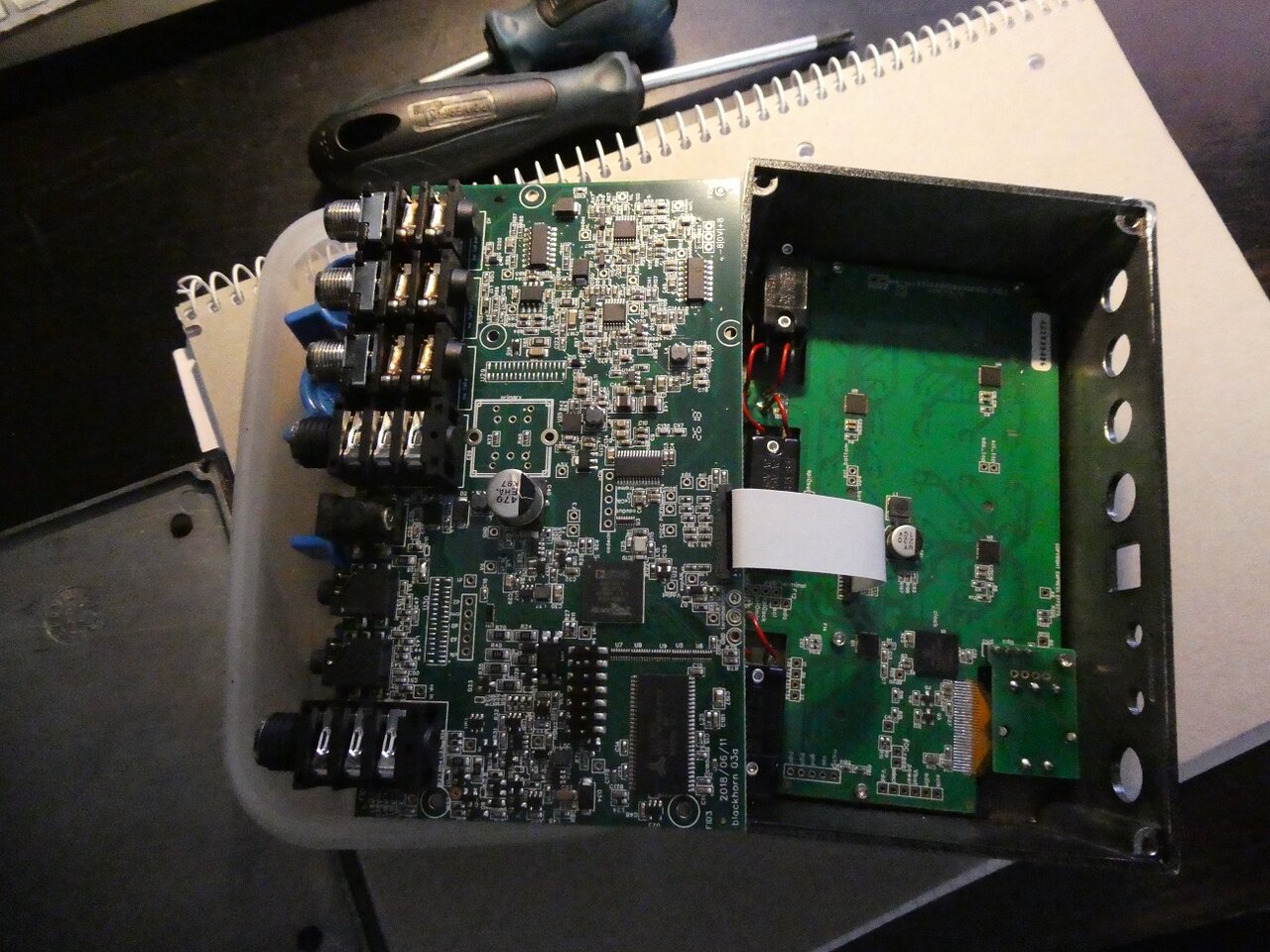

Da steckt - wer hätte es geahnt - ganz schön was drin, im
Empress Zoia



[DeadboZ]

wer hätte es geahnt

Wenn man weiß, was das Zoia kann, sollte das einen nicht verwundern ... mich interessiert, was du damit anstellst.



[DerThorsten]

Die ersten paar dutzend Exemplare hatten noch ein anderes Gummitastenraster, bei dem nudelt die Shift-Taste irgendwann aus. Natürlich ist Empress eine ordentliche Firma und tauscht die Noppenmatte entweder kostenlos aus, oder schickt einem eine zu, wenn man sie selbst austauschen mag. Und wo ich das Ding gerade schon einmal offen hatte, habe ich natürlich auch gleich noch ein Foto gemacht.



[DerThorsten]

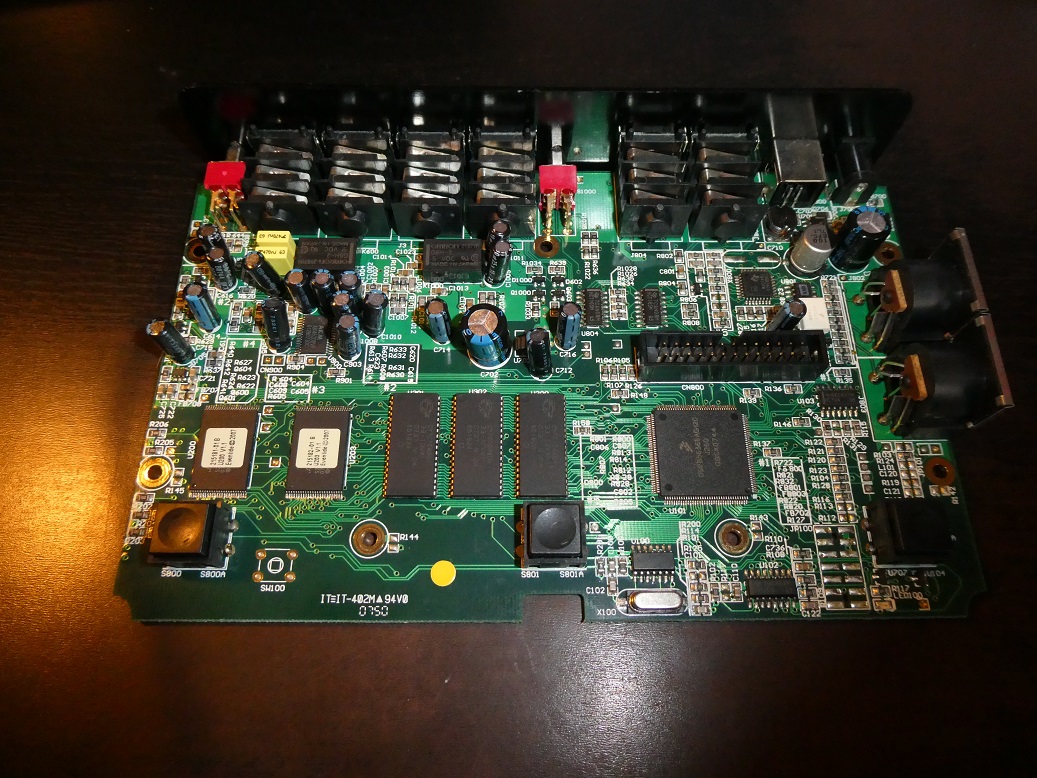

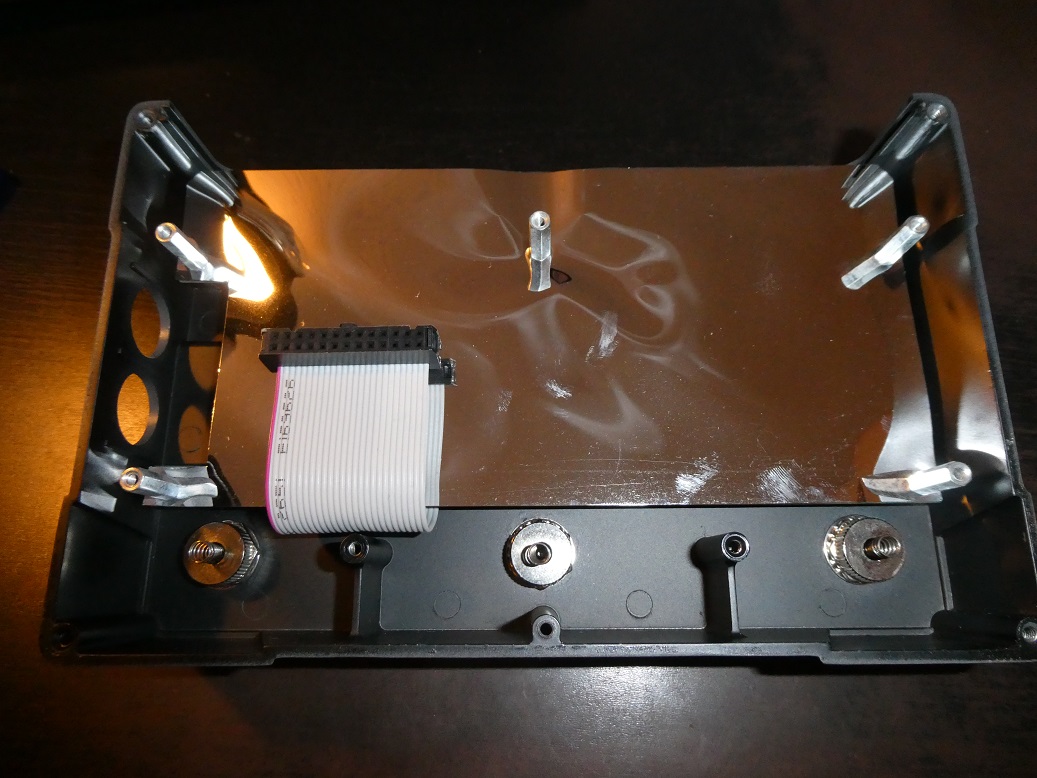

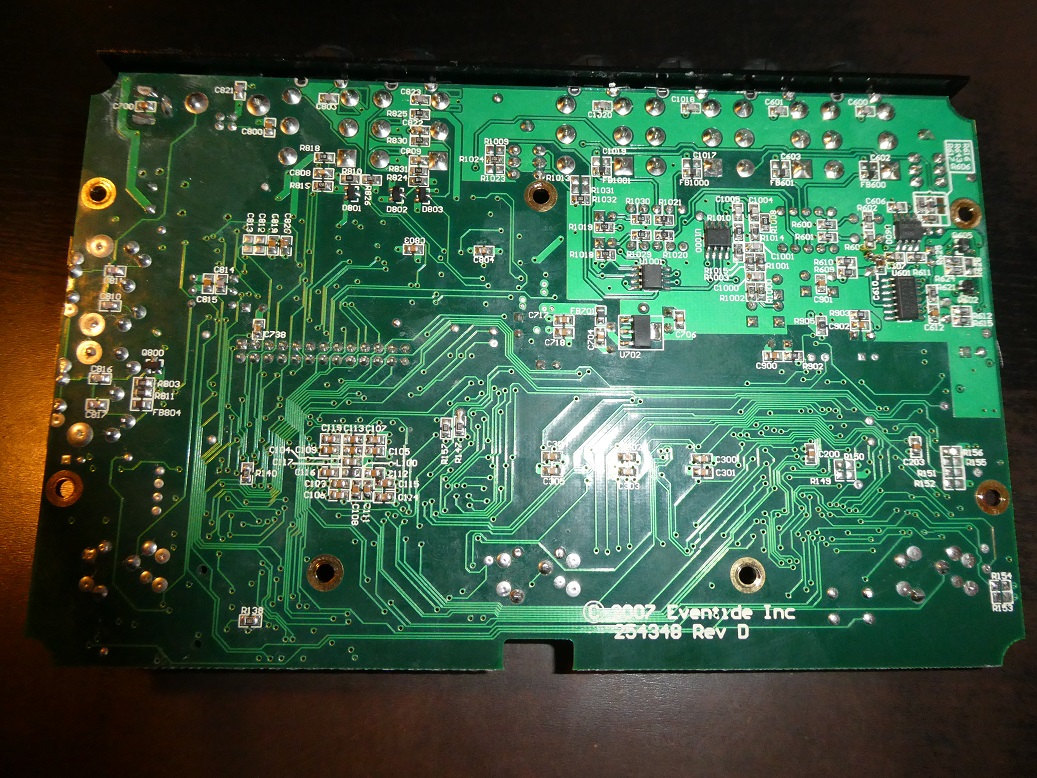

Ein Eventide Modfactor, ganz ordentlich mit der Abschirmung, anständig verschraubt und von den Tastern dürfte sich Boss auch mal etwas abschauen.



[Knallcharge]

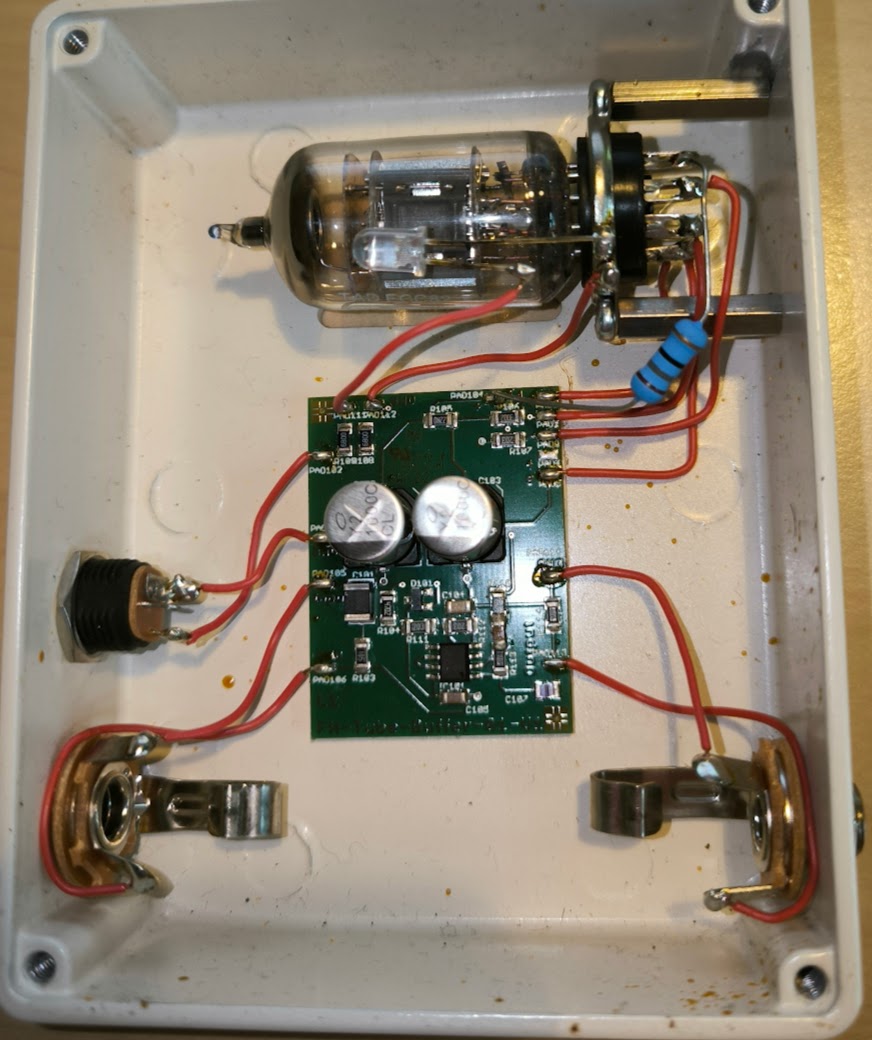

Hier die Inneneinsichten meines Finhol Tube Buffer.
In wie weit die ECC82 Röhre Alibi ist, weiß ich nicht,
weil offensichtlich noch ein Operationsverstärker IC
verbaut worden ist.
