pickups wechseln

[-N-O-F-X-]

Am besten du machst mal Bilder die nächsten Tage, dann können wir dir sicher eher weiterhelfen.



[Ben zen Berg]

den den du geschickt hast

Ja, der Plan ist falsch.
--- Beiträge wurden zusammengefasst ---
Schau mal auf deinem Foto von der Rückseite der Schalterplatte. In der Mitte wird ein Draht an alle Schalter gelötet, also der Draht mit den sechs Lötstellen. Das ist die Stromführung. Da kommt aber nichts an! Da ist kein Kabel mit einer Stromzuführung.



[Fabiusfrs]

mhh okay die nächsten Tage kommen dann Bilder.
--- Beiträge wurden zusammengefasst ---
ist das vielleicht das Schwarze ? und was bringt Strom auf den Schaltern ?
Im Schaltplan steht es auch nicht.



[Ben zen Berg]

Auf deinem Plan ist es das Orange, und ein Oranges ist auch an der richtigen Stelle an deinen Schaltern. Auf dem Plan ist der Bridge-PU auch zuschaltbar wenn der Rhythm Circuit aktiv ist. So kenne ich das nicht. Es ist aber auch schon länger her, dass ich am offenen Jaguar operiert habe (wahrscheinlich wurde er vom Besitzer auf Jazzmaster gepimt). Vielleicht kontaktierst Du doch 'nen Guitar Tech. Die Verdrahtung von deinen 3fach-Schalter sieht aber so aus, wie auf dem von dir geposteten Plan.
Wenn der Humbucker deutlich leiser ist, kann es auch an der Verbindung zwischen dem rotem und weißem Kabel liegen. Hast Du das Iso-Band mal abgemacht und die Verbindung gecheckt? Vielleicht ist das nur verzwirbelt und nicht gelötet?
Aber als erstes würde ich noch mal alle Schaltungen checken:
Stell mal den oberen Schalter nach unten und die drei unteren Schalter nach oben. So dürfte die Gitarre verstärkt keinen Mucks von sich geben.
Jetzt schaltest Du den mittleren der 3 unteren Schalter nach unten. Jetzt müsste der Bridge-HB verstärkt werden.
Wenn Du jetzt den inneren Schalter (also der näher zu den Potis) runter schaltest, müsste der Sound von Humbucker "muffiger" werden.
Schalte den inneren wieder hoch und hör dir noch mal den Humbucker an. Jetzt schaltest Du den mittleren auch wieder hoch und den äusseren runter.
Jetzt müsste nur der Neck-PU zu hören sein. Von der Lautstärke sollte der Neck schon das gleiche liefern wie der Bridge-PU. Viele wollen aber einen dominanten Bridge-PU, der dann auch lauter sein darf.
Nun, der JB Jr. ist ja ein High Output Pickup, der sollte lauter als dein Neck-PU sein.

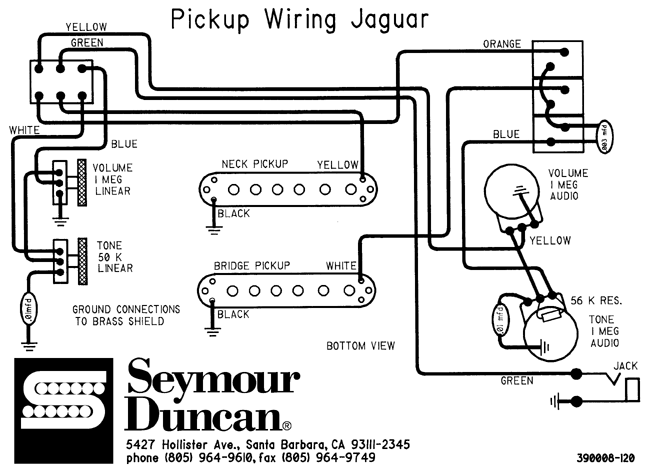

Hier noch mal der Plan als Illu (nur das hier der Neck-PU ein weißes anstelle eines gelben Kabels hat).



[Fabiusfrs]

Ich kann dir nicht ganz folgen und ich glaub du verwechselst irgendwas
Alle 3 schalter unten = aus
Mittlerer oben = Bridge PU (jb jr)
Innerer oben (nähe zu potis)=Kondensator
Äußerer oben = neck PU (fender singlecoil)



[Ben zen Berg]

Ähh, ja... oben und unten vertauscht. (So hatte ich das bei der Jaguar von einem Bekannten umgelötet).



[Fabiusfrs]

Und was sollt ich jetzt ausprobieren?



[Ben zen Berg]

Hey leute,
Ich wollte an meiner Fender Jaguar ein bisschen umbauen mit der Elektrik und den Pickups
die neuen Pickups hab ich schon aber ich wollte einen 3-wegschalter einbauen um auch mal
beide Pickups gleichzeitig laufen zu lassen (ähnlich wie im Kurt Cobain Modell)

Ob die Schaltung deiner Jag auch richtig funktioniert. In dem Thread "Fragen zu diversen E-Technik-Mods an Fender Jaguar" ließt sich das nicht so.
