    Die Idee von The_Paul gefiel mir recht gut... hier die logische Erweiterung.

    Auch hier gilt: jeder Beitrag der keine Beschreibung enthaelt wird kommentarlos gestrichen. Ergaenzungen und Korrekturen also bitte ueber PM an den Ersteller des Beitrages melden.

    Ergaenzungen zu der folgenden Liste bitte per PM an mich :)


    Dank fuer Ergaenzungen an: Axl, Runner, Phil, Illch, Fischi, Pyro

  2. x-man

    x-man Registrierter Benutzer

    Im Board seit:
    01.07.04
    Zuletzt hier:
    30.11.16
    Beiträge:
    1.760
    Zustimmungen:
    56
    Kekse:
    3.227
    Erstellt: 27.01.05   #2

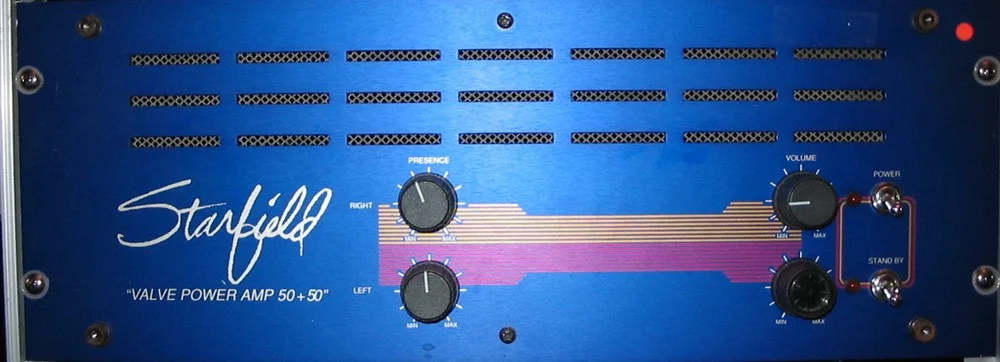

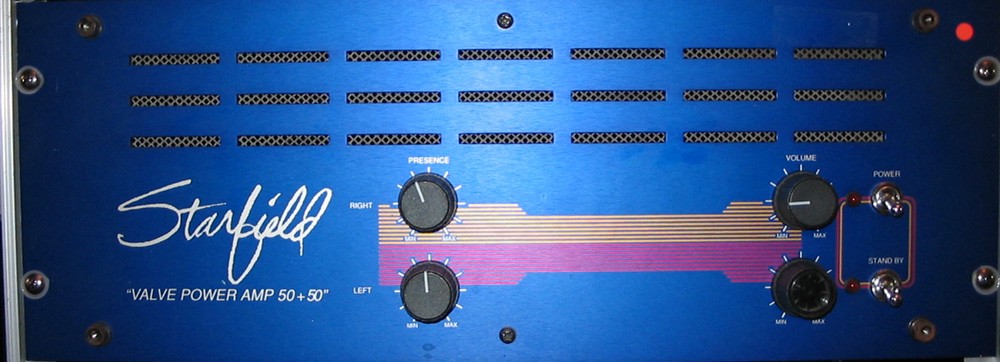

    Hersteller: Ibanez Starfield
    Modell: VALVE POWER AMP 50 + 50
    Herkunftsland: UK Leeds
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2 mit jeweils 50 Watt
    Röhren: 4 x 6L6 (2 pro Kanal), 2 x 12AX7 (Vorverstärkung – 1 pro Kanal)
    Röhren-Position: im Gehäuse

    Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert, Frontplatte Blau
    Größe: 4HE
    Tiefe: 30 cm
    Gewicht: 20 kg

    Input-Anschlüsse: 2 x Rückseitig 6,3mm Klinke (links/rechts)
    Output-Anschlüsse: 2 x Rückseitig Speaker 8 Ohm 6,3mm Klinke; 2 x Rückseitig Speaker 4 Ohm 6,3mm Klinke

    Switching-Anschlüsse: -
    Switches: 1 x Front Power; 1 x Front Standby;
    Regler: Front: 2 x Volume, 2 x Presence, Rückseite: Stromversorgung 100/120 – 220/240 Volt

    Bild: siehe anhang

    Link: ---
    Manual: ---

    gruss
    x-man


    Anhänge:

  3. Mr Black

    Mr Black Registrierter Benutzer

    Im Board seit:
    18.05.04
    Zuletzt hier:
    16.11.07
    Beiträge:
    1.421
    Ort:
    .at
    Zustimmungen:
    2
    Kekse:
    206
    Erstellt: 27.01.05   #3
    Hersteller: Rocktron
    Modell: Velocity 100
    Herkunftsland: Usa?
    Gerätetyp: Solid State Stereo Endstufe

    Kanäle: 2 mit jeweils 50 Watt
    Röhren: -
    Röhren-Position: -

    Gehäuse: 19" Vollmetallgehäuse, schwarz
    Größe: 1HE
    Tiefe: kommt noch
    Gewicht: kommt noch

    Input-Anschlüsse: 2 x auf der Rückseite
    Output-Anschlüsse: Channel 1 Output 1+2, Channel 2 Output 1+2 jeweils zu 8 Ohm

    Switches: 1 x Front Power
    Regler: Front: Channel 1 Volume, Channel 2 Volume

    Bild: [​IMG]

    Link: http://www.rocktron.com/products/v100.html
    Manual: kommt noch

    Preis: 264 €

  4. Mr Black

    Mr Black Registrierter Benutzer

    Im Board seit:
    18.05.04
    Zuletzt hier:
    16.11.07
    Beiträge:
    1.421
    Ort:
    .at
    Zustimmungen:
    2
    Kekse:
    206
    Erstellt: 28.01.05   #4
    Hersteller: Marshall Amplification
    Modell: EL34 100/100
    Herkunftsland: UK
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2 mit je 100 Watt Leistung
    Röhren: 8 x EL34 (4 pro Kanal), 2 x ECC83 (Vorverstaerkung), 2 x ECC81 (Phaseninverter)
    Röhren-Position: im Gehauese

    Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert, Frontplatte Goldfarben
    Größe: 3HE
    Tiefe: 330mm
    Gewicht: Zitat von Marshallamps.de Gewicht nur 34,5kg :D


    Input-Anschlüsse: 2 x Rückseitig (Channel1, Channel2)
    Output-Anschlüsse: 4x Rückseitig (2x Channel1, 2x Channel2) Wahlschalter für die Ohmauswahl (8/16)

    Switching-Anschlüsse: 2 x Rückseitig
    Switches: 2 x Front Power; 2 x Front Standby
    Regler: Front, 2x Volume, 2x Presence

    Bild: [​IMG]

    Link: http://www.marshallamps.de/equipmen...&hierarchie_1=&hierarchie_2=&hierarchie_32=37
    Manual: http://www.marshallamps.de/service/downloads/RACK.PDF

  5. Mr Black

    Mr Black Registrierter Benutzer

    Im Board seit:
    18.05.04
    Zuletzt hier:
    16.11.07
    Beiträge:
    1.421
    Ort:
    .at
    Zustimmungen:
    2
    Kekse:
    206
    Erstellt: 28.01.05   #5
    Hersteller: Marshall Amplification
    Modell: EL34 50/50
    Herkunftsland: UK
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2 mit je 50Watt Leistung
    Röhren: 4 x EL34 (2 pro Kanal), 2 x ECC83 (Vorverstaerkung), 2 x ECC81 (Phaseninverter)
    Röhren-Position: im Gehauese

    Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert, Frontplatte Goldfarben
    Größe: 3HE
    Tiefe: 330mm
    Gewicht: Zitat von Marshallamps.de Gewicht nur 19kg :D


    Input-Anschlüsse: 2 x Rückseitig (Channel1, Channel2)
    Output-Anschlüsse: 4x Rückseitig (2x Channel1, 2x Channel2) Wahlschalter für die Ohmauswahl (8/16)

    Switching-Anschlüsse: 2 x Rückseitig
    Switches: 2 x Front Power; 2 x Front Standby
    Regler: Front, 2x Volume, 2x Presence

    Bild: [​IMG]

    Link: http://www.marshallamps.de/equipmen...&hierarchie_1=&hierarchie_2=&hierarchie_32=37
    Manual: http://www.marshallamps.de/service/downloads/RACK.PDF

  6. San-Jo

    San-Jo Registrierter Benutzer

    Im Board seit:
    07.03.04
    Zuletzt hier:
    30.10.16
    Beiträge:
    1.783
    Ort:
    Neu-Ulm
    Zustimmungen:
    5
    Kekse:
    366
    Erstellt: 28.01.05   #6
    Hersteller: Carvin
    Modell: TS 100
    Herkunftsland: USA
    Gerätetyp: Vollröhren stereo Endstufe

    Kanäle: 2x 50W Stereo oder 1x 100W Mono
    Röhren: 4x 12AX7 + 4x EL34 (interner Bias-Switch für 5881/6l6)
    Röhrenposition: im Gehäuse

    Gehäuse:
    19" Metall
    Größe: 2 HE
    Tiefe: 25,6 cm
    Gewicht: 11,3 Kg

    Input Anschlüsse: 2x Rückseite
    Output Anschlüsse: --- (kommt noch)

    Switches: 4/8/16 ohm switch; Power; Standby
    Regler: Presence pro kanal + Volume pro Kanal

    Bild:
    [​IMG]

    Link: <<< hier >>>

    <<< und hier >>>

    Manual: ---

    Preis: 749 Taler

  7. Dreshmaker

    Dreshmaker Registrierter Benutzer

    Im Board seit:
    03.12.03
    Zuletzt hier:
    27.05.14
    Beiträge:
    1.919
    Ort:
    Hamburg
    Zustimmungen:
    0
    Kekse:
    150
    Erstellt: 28.01.05   #7
    Hersteller: Engl
    Modell: E930 / 60
    Herkunftsland: Germany
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2x 60W Stereo
    Röhren: 2x ECC83 + 4x 6L6
    Röhrenposition: im Gehäuse

    Gehäuse: 19" Metall
    Größe: 3 HE
    Dimension: 48 x 12,2 x 35 cm
    Gewicht: 19 Kg

    Input Anschlüsse: 2x Rückseite
    Output Anschlüsse: Left 2 x 4 ohm, 2 x 8 ohm, 1 x 16 ohm, Right 2 x 4 ohm, 2 x 8 ohm, 1 x 16 ohm

    Switches: Z7 interface / Z10 Fotswich
    Regler: Presence pro kanal + Volume pro Kanal, A/B swicher (presence / volume / input). Deph Boost

    [​IMG]

    MFG Dresh

  8. LennyNero

    LennyNero Threadersteller HCA Gitarre: Racks & MIDI Ex-Moderator HCA

    Im Board seit:
    02.12.03
    Zuletzt hier:
    3.12.16
    Beiträge:
    17.525
    Ort:
    Wetzlar
    Zustimmungen:
    288
    Kekse:
    35.616
    Erstellt: 29.01.05   #8
    Hersteller: Marshall Amplification plc
    Modell: EL84 20/20
    Herkunftsland: UK
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2 mit je 20 Watt Leistung
    Röhren: 4 x EL84 (2 pro Kanal), 1 x ECC82 (Vorverstaerkung), 2 x ECC83 (Phaseninverter)
    Röhren-Position: im Gehauese

    Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert, Frontplatte Goldfarben
    Größe: 1HE
    Tiefe: 27 cm
    Gewicht: 5 kg

    Input-Anschlüsse: 2 x Rückseitig 6,3mm Klinke (links/rechts(mono))
    Output-Anschlüsse: 2 x Rückseitig Speaker 8 Ohm 6,3mm Klinke; 2 x Rückseitig Speaker 16 Ohm 6,3mm Klinke; 2 x Rückseitig Line

    Switching-Anschlüsse: 1 x Rückseitig 6,3mm Klinke (Deep)
    Switches: 1 x Front Power; 1 x Front Standby; 1 x Front Deep;
    Regler: Front, Volume (Stereo), Presence (Stereo)

    Bild: [​IMG]

    Link: Beschreibung auf marshallamps.de
    Manual: Deutsches Hanbuch

    Bemerkung: Diese Endstufe wird sehr warm, viele empfehlen darueber eine HE freizulassen zwecks Lueftung. Bei einem Gespraech mit dem Produktmanager Marshall bei Musik Meyer sagte der das man lediglich darauf achten soll das die Lueftungsschlitze (einmal vorne am Geraet, einmal hinten links an der Seite) freilassen soll, so kaeme es zu keinen Problemen.

  9. Phil

    Phil Registrierter Benutzer

    Im Board seit:
    20.08.03
    Zuletzt hier:
    29.01.13
    Beiträge:
    339
    Ort:
    Berlin
    Zustimmungen:
    0
    Kekse:
    62
    Erstellt: 18.06.05   #9

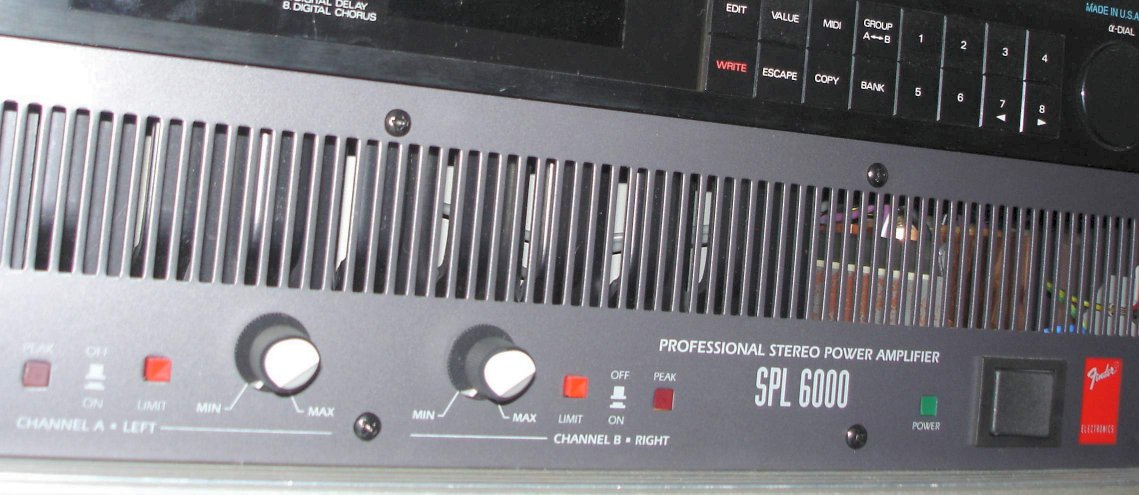

    Hersteller: Fender
    Modell: SPL 6000
    Herkunftsland: USA
    Gerätetyp: Solid State Stereo Endstufe

    Kanäle: 2 mit jeweils 300 Watt / 1 mit 600 Watt
    Röhren: -
    Röhren-Position: -

    Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert, Frontplatte grau
    Größe: 2HE
    Tiefe: 38 cm
    Gewicht: 11 kg

    Input-Anschlüsse: 2 x Rückseitig 6,3mm Klinke (links/rechts) + 4 x " XLR (in/out+links/rechts)
    Output-Anschlüsse: 2 x Rückseitig Speaker 4 Ohm 6,3mm Klinke, 4 x Rückseitig Speaker 4/8 Ohm Klemm- bzw. Bananenanschlüsse (Bridging nur mit Klemmanschluss)

    Switching-Anschlüsse: -
    Switches: 1 x Front Power; 2 x Front Limiter; 1 x Rear Dual-Mono/Stereo; 1 x Rear Mono Bridged/Stereo
    Regler: Front: 2 x Volume

    Bemerkungen: hat alle Schutzschaltungen, Made in USA, geregelter Lüfter


    Bild: siehe anhang

    Link: www.fender.com
    Manual: www.fender.com

    Preis: 765 €


    Anhänge:

  10. Fischi

    Fischi Mod Emeritus Ex-Moderator

    Im Board seit:
    18.08.03
    Beiträge:
    5.867
    Ort:
    Erlangen
    Zustimmungen:
    480
    Kekse:
    7.343
    Erstellt: 07.09.05   #10
    Hersteller: Engl
    Modell: E920 / 50
    Herkunftsland: Germany
    Gerätetyp: Vollröhren-Stereo Endstufe

    Kanäle: 2x 50 Watt Stereo
    Röhren: 3x ECC83 + 4x EL34
    Röhrenposition: im Gehäuse

    Gehäuse: 19" Metall
    Größe: 3 HE
    Tiefe: 32 cm
    Gewicht: 15 Kg
    Sonstiges: Mit dem passenden Kit per Midi bzw per "Program-Sytem" (was auch immer das ist) steuerbar.. Anschluss von 2 Stereopreamps möglich, zwischen denen im laufenden Betrieb geschaltet werden kann.

    Input Anschlüsse: 4x Rückseite (Input Left/Right A/B)
    Output Anschlüsse: Left 2 x 4 ohm, 2 x 8 ohm, 1 x 16 ohm, Right 2 x 4 ohm, 2 x 8 ohm, 1 x 16 ohm


    Regler, Knöpfe und sonstiges:
    #Vorderseite:
    - Regler (jeweils vorhanden für linken und rechten Kanal): Volume A und B, Presence A und B
    - Schalter: Gain (zum anpassen an Instrumenten- oder Linesignal), Vol A/B, Presence A/B, Standby left/right und Power

    #Rückseite:
    - Einbaumöglichkeiten für MIDI oder das Program-System
    - Spannungswahlschalter
    - Lüfter-Geschwindigkeit
    - Inputbuchsen (Master a/b, left/right)
    - Oben genannte Boxenanschlüsse
    - Footswitch Stereoklinke (zum Schalten zwischen Master A/B und Presence A/B)
    - "Write" Buchse (bei Verwendung eines Midi-Sytems kann so die aktuelle Einstellung auch während des Spielbetriebs gespeichert werden)
    - Schalter "Only Master A" (nur ein Preamp) bzw. "Changing A/B" (zwei Preamps zwischen denen umgeschaltet werden kann


    Homepage des Herstellers: www.engl-amps.com
    Bild: Siehe Anhang
    BDA: http://engl-amps.com/engl-amps/manuals/alt/e920-ba.pdf

  11. Stifflers_mom

    Stifflers_mom Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    30.10.16
    Beiträge:
    1.576
    Ort:
    Erlangen
    Zustimmungen:
    10
    Kekse:
    1.032
    Erstellt: 07.09.05   #11
    Hersteller: Peavey
    Modell: Classic 60
    Herkunftsland: USA
    Gerätetyp: Vollröhren-Mono-Endstufe

    Leistung: 60W
    Röhren: 2x 6L6
    Röhrenposition: im Gehäuse

    Gehäuse: 19" schwarzes Metallgehäuse
    Größe: 2 HE
    Tiefe: 18,5 cm
    Gewicht: 10 kg

    Switches: Front: Power, Standby
    Input: 1x Rückseite
    Output: 1x 4 Ohm, 1x8 Ohm, 1x16 Ohm, 1x symmetrischer Line Out (XLR)
    Regler: Level (Input), Line Out

    Besonderheiten: Lüfter
    Bemerkung: wird anscheinend nicht mehr hergestellt
    Gebrauchtpreis: ca. 300 €

    Herstellerhomepage: www.peavey.com
    Manual: http://www.peavey.com/media/pdf/manuals/80301071.pdf

  12. PYRO

    PYRO Registrierter Benutzer

    Im Board seit:
    14.09.03
    Zuletzt hier:
    20.11.13
    Beiträge:
    1.158
    Zustimmungen:
    0
    Kekse:
    155
    Erstellt: 22.04.06   #12
    Hersteller: ENGL
    Modell: E840/50
    Herkunftsland: Deutschland
    Gerätetyp: Vollröhren Stereo-Endstufe

    Kanäle: 2 x 50W Stereo
    Röhren: 3 x ECC83 + 4 x 5881
    Röhrenposition: im Gehäuse

    Gehäuse: 19" Metall
    Platzbedarf: 2 HE
    Abmessungen: 48 x 8,8 x 35 cm
    Gewicht: 12 Kg

    Input-Anschlüsse: 2 x an der Rückseite
    Output-Anschlüsse: Left 1 x 8 ohm + 1 x 16 ohm, Right 1 x 8 ohm + 1 x 16 ohm

    Switches: Power; 2 x Standby; Volume A/B; Presence A/B; Gain Low/High
    Switching-Anschlüsse: Stereoklinkenbuchse für Volume A/B und Presence A/B (z.B.: ENGL Z-11 oder Doppelfußschalter mit Stereoklinkenstecker)
    Regler: 2 x Presence pro kanal; 2 x Volume pro Kanal
    Besonderheiten: Lüfter; rote Innenbeleuchtung :cool:

    Hersteller Homepage: http://www.engl-amps.com
    Manual: http://www.engl-amps.com/manuals/E840-om.pdf

    Preis: 948€

    [​IMG]

    Gruß PYRO

  13. Kyla-MAster

    Kyla-MAster Registrierter Benutzer

    Im Board seit:
    25.02.06
    Zuletzt hier:
    22.01.10
    Beiträge:
    361
    Zustimmungen:
    1
    Kekse:
    288
    Erstellt: 23.04.06   #13

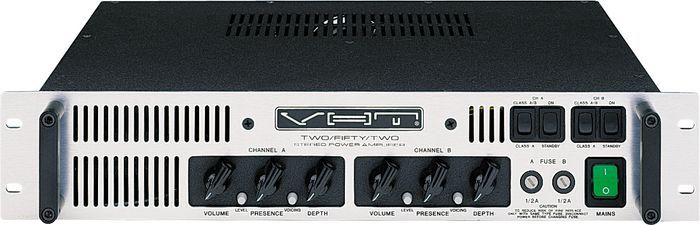

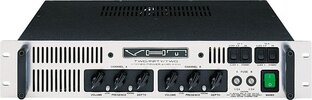

    Hersteller: VHT
    Modell: VHT G-2902-S Stereo Power Amp
    Herkunftsland: USA
    Gerätetyp: Vollröhren Gitarren-Endstufe

    Kanäle: 2x98W (auf 60W schaltbar)
    Röhren: 2x 12AX7; 2x 12AT7; 4x KT88
    Röhrenposition: im Gehäuse
    Röhrensicherung: von außen zugänglich
    Hauptsicherung: von außen zugänglich

    Gehäuse: 19" Metall
    Platzbedarf: 2HE
    Abmessungen: 48,26x33,02x8,89 cm³
    Gewicht: weiß ich grad ned

    Herstellerlink: http://www.vhtamp.com[​IMG]

    Inputs: 2 an der Rückseite (je einen pro Kanal, Input A für bedient beide Kanäle falls Input B nicht verwendet wird)
    Outputs: 4 an der Rückseite, 2 pro Kanal
    Impedanzwahlschalter: 2 an der Rückseite (4, 8 oder 16Ohm)

    Switches: Power on/off, High/low power mode, Hi/Low fan speed, 2x Standby on/off (je Kanal einer), 2x Voicing (je KAnal einer), 2x Level (je Kanal einer)
    Regler: 2x Volume, 2x Presence, 2x Depth (jeweils je Kanal einer)

    Manual: es gibt (bisher) nur eine Liste mit einer kruzen Erklärung der Funktion der Regler und Schalter.

    PS: Auf dem Bild ist zwar die 2502 abgebildet, aber die 2902 schaut genauso aus ;)


    Anhänge:

  14. Darkshadow

    Darkshadow Registrierter Benutzer

    Im Board seit:
    10.04.05
    Zuletzt hier:
    29.11.16
    Beiträge:
    1.583
    Ort:
    Langelsheim/niedersachsen
    Zustimmungen:
    1
    Kekse:
    930
    Erstellt: 26.09.06   #14
    HERSTELLER: ENGL
    MODELL: 830/50
    Herkunft: Germany
    Gerätetyp: Vollröhren stereo endstufe

    Kanäle: 2x50 watt Stereo
    Röhren: 3x ecc83/ 8x el84 (pro kanal jeweils 4 stück)
    Röhrenposition: im Gehäuse

    Gehäuse: 19" metall
    Grösse: 2 HE
    Einbautiefe: 300 mm (ohne griffe)
    Gewicht: 12 Kg

    Inputanschlüsse: 4x Rückseite (Input Left,Right)(Fooswitch A/B)
    Outputanschlüsse: 1x 8 Ohm left,1x 16 Ohm left / 1x 8 Ohm left,1x 16 Ohm right


    Regler,Knöpfe,Sonstiges: (von links nach rechts)

    1.Gain (schalter) - eingangsempfindlichkeit der endstufe !
    2.Volume left - Volumenregler für die linke seite !
    3.Volume right - Volumenregler für die rechte seite !
    4.Presence A Left - Höhenregelung des linken kanal !
    5.Presence B Left - Höhenregelung des linken kanal !
    6.Presence A/B - Umschaltung von A auf B !
    7.Presence A Right - Höhenreglung des rechten kanal !
    8.Presence B Right - Höhenreglung des rechten kanal !
    9-12.Powertube fuses - Sicherung der röhren !
    13.Standby left - bereitschatftsschalter linker kanal !
    14.Standby right - Bereitschaftsschalter rechter kanal !
    15.Power schalter


    Homepage : ENGL Amplification Website
    Betriebsanleitung: http://www.engl-amps.com/manuals/e830-ba.pdf
    BILD: ---

  15. Floemiflow

    Floemiflow Registrierter Benutzer

    Im Board seit:
    23.01.05
    Beiträge:
    730
    Zustimmungen:
    41
    Kekse:
    2.274
    Erstellt: 09.03.09   #15

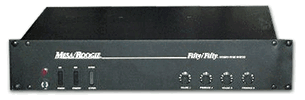

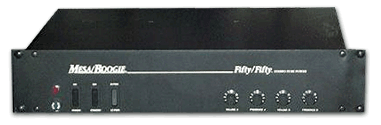

    Hersteller: Mesa/Boogie
    Modell: 50/50 STEREO TUBE POWER AMPLIFIER
    Herkunftsland: USA
    Gerätetyp: Vollröhren-Stereo-Endstufe

    Kanäle: 2 mit je 50/15W Class A/B Leistung
    Röhren: 4 x 6L6, 3 x 12AX7A
    Röhrenposition: im Gehäuse, nach hinten freiliegend

    Gehäuse: matt-schwarzes Metallgehäuse
    Größe: 2 HE
    Tiefe: ?
    Gewicht: ?

    Input-Anschlüsse: 2 x rückseitig (Kanal R/L)
    Output-Anschlüsse: 6 x rückseitig (je Kanal 2 x 4 Ohm, 1 x 8 Ohm)

    Switching-Anschlüsse: -
    Switches: vorne: Power, Standby, Hi/Low; hinten: Ground Lift

    Regler: 2 X Volume, 2 x Presence

    Sonstiges: Leistung per Hi/Low-Switch auf 15W reduzierbar, aktiver Lüfter seitlich der 6L6-Röhren

    Link: http://www.mesaboogie.com/Product_Info/Out_of _Production/50_50_Stereo/50_50_stereo.html
    Manual: http://www.mesaboogie.com/manuals/50-50 Stereo.pdf


    Anhänge:

Die Seite wird geladen...

mapping
