Preamp - Sammlung (inkl. technischer Daten)

[matze44]

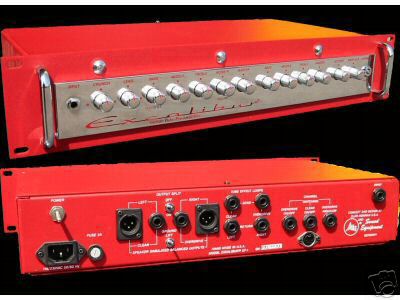

Hersteller: Axis
Modell: Excalibur EP-1
Herkunftsland: USA
Gerätetyp: Röhren-Vorverstärker für Gitarre

Kanäle: 3 Kanäle, Clean, Crunch und Lead wobei für Crunch und Lead der Cleankanal für mehr Punch zusätzlich zugeschaltet werden kann --> quasi 5 Kanäle,
integrierte Noisereduktion
Röhren: 5x 12AX7
Gehäuse: 19" Vollmetallgehäuse – Stahl in Rot mit Chrom-Frontplatte
Größe: 2HE
Tiefe: ca. 30 cm
Gewicht: 5 kg
Netzteil: integriert

Power/Standby-Schalter:
Front: Stanbey wird per Schlüssel betätigt
Rückseite: keine
Input-Anschlüsse:
Front: 1x 6,3mm Mono-Klinke
Rückseite: 1x 6,3mm Mono-Klinke
Output-Anschlüsse:
Front: keine
Rückseite: Stereo-Ausgang per 2x 6,3mm Mono-Klinke (unbalanced) und Stereo-Ausgang per 2x XLR (balanced) - alles parallel betreibbar
Switching-Anschlüsse:
Front: keine
Rückseite: 1x Footswitch mit MIDI Stecker allerdings analog oder 3x 6,3mm Klinke;
Switches:
Front: keine
Rückseite: Power On/ Off; 1x Ground Lift, 1x Effectloop zum getrennten Nutzen für CLean- und Zerrkanäle
Klangregelung: Analog
Regler:
Front: Crunch (Driveregler); Lead (Driveregler); Bass; Middle; Treble; Noiseredukt; Master
Klangregelung arbeitet für Crunch- und Leadkanal gemeinsam
Bass; Middle; Treble; Master; Left out; Right out
Rückseite keine
Einschleifweg: seriell, splitbar für getrennte Nutzung von Clean- und Zerrkanälen
Einschleifweg-Anschlüsse:
Front: keine
Rückseite: 2x FX-Send, 6,3mm Mono-Klinke; 2x FX-Return je 6,3mm Mono-Klinke
MIDI:
Front: keine
Rückseite: keine
Sicherung: ja
Footswitch: 5fach Schalter



[darlex]

Hersteller: Hughes & Kettner
Modell: Attax Preamp
Herkunftsland: Deutschland

Gerätetyp: Röhren/Transistor Stereo-Preamp
Kanäle: 3 (Clean - Transistor, Crunch / Lead - Röhre)
Röhren: ECC83
Röhren-Position: im Gehäuse
Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert
Größe: 1HE
Tiefe: 22 cm
Gewicht: 3,4 kg

Input-Anschlüsse:
Front: 1 x 6,3mm Klinke
Output-Anschlüsse:
Front: 1 x 6,3mm Stereo-Klinke Headphones
Rückseite: 2 x 6,3mm Klinke Line Ausgänge (Left/Right), 2 x 6,3mm frequenzkorrigierte Recording Ausgänge (Left/Right)
Switching-Anschlüsse:
Rückseite: 5-pol Stecker für Fußschalter
Switches:
Front: MIDI-Learn, Clean - Tube, Crunch - Lead, Power
Regler:
Front:
Clean: Volume, Bass, Middle, Treble
Tube: Crunch Gain, Lead Gain, Bass, Middle, Treble
Master: Crunch Master, Lead Master, FX-Mix (paralleler FX-Loop), Master Volume
Einschleifweg:
Rückseite: 1 x Seriell: 1 x 6,3mm Klinke Send, 1 x 6,3mm Klinke Return
1x Parallel (schaltbar): 1 x 6,3mm Klinke Send, 2 x 6,3mm Klinke Return (Left/Right)
Fußschalter:
1: Clean - Tube Schalter
2: Crunch - Lead Schalter
3: FX-Loop (parallel) on/off
MIDI: (optional über MSM-1 Midi Switching Modul)
Rückseite: Midi-In, Midi-Thru
Stromversorgung:
230V Euronorm-Netzkabel, Schukostecker und Kaltgerätedose

Tip:
2te Master-Lautstärke:
Wenn kein Effektgerät im parallelen FX-Loop eingeschleift ist, kann mit dem Loop eine 2te Masterlautstärke abgerufen werden.
Bei aktiviertem FX-Loop mittels FX-Mix Regler gewünschte 2te Lautstärke einstellen (Dry - lauter, Wet - leiser).
Druch ein-, ausschalten des FX-Loops mittels Fußschalter kann nun zwischen den beiden Masterlautstärken umgeschaltet werden.

Link: Hughes & Kettner
Manual: Attax Preamp Manual



[tobias..]

Hersteller: Soldano
Modell: SP-77 silber (Japan-Version)
Herkunftsland: USA / Japan
Gerätetyp: Röhren-Preamp
Kanäle: 2 (Clean/Crunch / Lead/OD - Vollröhre), jeweils unabhängige Klangreglung
Röhren: 4 Stck 12AX7A
Röhren-Position: 4 Stck. im Gehäuse
Gehäuse: 19" Vollmetallgehäuse, silbern eloxiert
Größe: 2HE
Tiefe: 22 cm
Gewicht: ca. 3 kg
Input-Anschlüsse:
Front: 1 x 6,3mm Klinke
Output-Anschlüsse:
Front: -
Rückseite: 2 x 6,3mm Klinke Line Ausgänge Mono (Left/Right), Line-Level
Switching-Anschlüsse:
Rückseite: 1x 6,3mm Klinke für Standard-Mono-Fußschalter
Switches:
Front: Bright (Clean/Crunch-Kanal) Power On/Off
Regler:
Front:
Clean/Crunch: Pramp Gain, Bass, Middle, Treble, Output Level (Master Clean)
Lead/OD: Pramp Gain, Bass, Middle, Treble, Output Level (Master Lead/OD)

Kein FX-Loop - kein MIDI

Stromversorgung:
230V Euronorm-Netzkabel, Schukostecker und Kaltgerätedose

Tip:
Es gab damals zwei verschiedene Versionen:
-Japan (SP-77 II, erkennbar am silbernen Gehäuse & Pilot Light)
-US (lila Gehäuse, LED)

-zum recorden von Cleansounds lässt sich der Preamp sehr gut direkt ins Pult anschliessen.


Misc:
entgegen der Soldano-typischen Ansage: "The only Amp that goes to Eleven"
sind die SERIES-II Geräte alle von 0 - 10 beschriftet


Link:
Soldano Custom Amplification

Manual:
habe ich noch vom damaligen (Neu)kauf. Interessierten kann ich es gern zumailen.

Reviews:
[URL="http://reviews.harmony-central.com/reviews/Effects/product/Soldano/SP-77+Preamp/10/1]Harmony Central[/URL]



[ThuringianMetal]

Hersteller: DOD Electronics (Harman International Group)
Modell: G7 (nur in schwarz)
Baujahr: 1995
Herkunftsland: USA
Gerätetyp: Guitar FX Processor/Preamp bzw. Digital Multi FX (Stereo und Mono)
Kanäle: 1
Röhren: keine

Gehäuse: 19" Vollmetallgehäuse, schwarz
Größe: 1HE
Tiefe: 12 cm
Gewicht: ca. 1-2 kg (max.)

Input-Anschlüsse:
Front: 1 x 6,3mm Klinke
Front: 1 x 6,3mm Headphone
Output-Anschlüsse:
Front: keine
Rückseite: 1 x 6,3mm Klinke Line Ausgang Left/Mono OUT
Rückseite: 1 x 6,3mm Klinke Line Ausgang Right OUT
Zusammen Stereofähig und einzeln je Monofähig
Switching-Anschlüsse:
Rückseite: 1x 6,3mm Klinke für FS-300 Fußschalter (optional)
Rückseite: 1x Midi - Input

Regler:
Front Button:
Compressor, Distortion, Noise Gate, EQ, Mod/Pitch, Delay, Reverb, Level, Store, Program/Bypass
Front: Data Wheel (Drehrad), Input Poti, Output Poti

Kein eigenen FX-Loop - kann aber gut in andere Loops eingespeist werden

Stromversorgung:
9V 750mA AC (wenn Original nicht vorhanden: Alesis P3 Power,ebenfalls 9V 750mA)
(bei längerem Gebrauch mit höheren Werten z. B. 9V 1000mA fängt irgendwann das Dsiplay mit flackern an und verbleibt so!)

Überspannung vermeiden!

Tip:
Viele User haben ihr G7 schnell wiederverkauft da sie mit dem Outputsound nicht zufrieden waren. Er galt zu zerrend/matschig.
Allerdings war das ein Bedienfehler der meisten, denn weniger ist manchmal mehr.
Beim Level-Button sollte man nicht mehr wie 50-75 einstellen (kommt dann auf das Soundsetup an) und Input und Outputregler auf 50% genügen ebenfalls.
Damit erreicht man einen guten Klang von 80's Hard Rock bis Metal dieser Zeit. Wem das nicht genügt, der sollte das ganze mit einem Röhren Amp betreiben.

Auch die Clean Sound können sich sehen lassen


Misc:
Scheinbar selten geworden. Taucht vielleicht 1x im Jahr im Ebay auf.
Meist Günstig zu bekommen. (Suche auch noch eins in Guten Zustand als Backup)


Link:
Userthoughts

Manual:
Sofort-Downloadlink

Reviews:
Harmony Central



Bei Fragen einfach PM an mich.



[G10v4nn1]

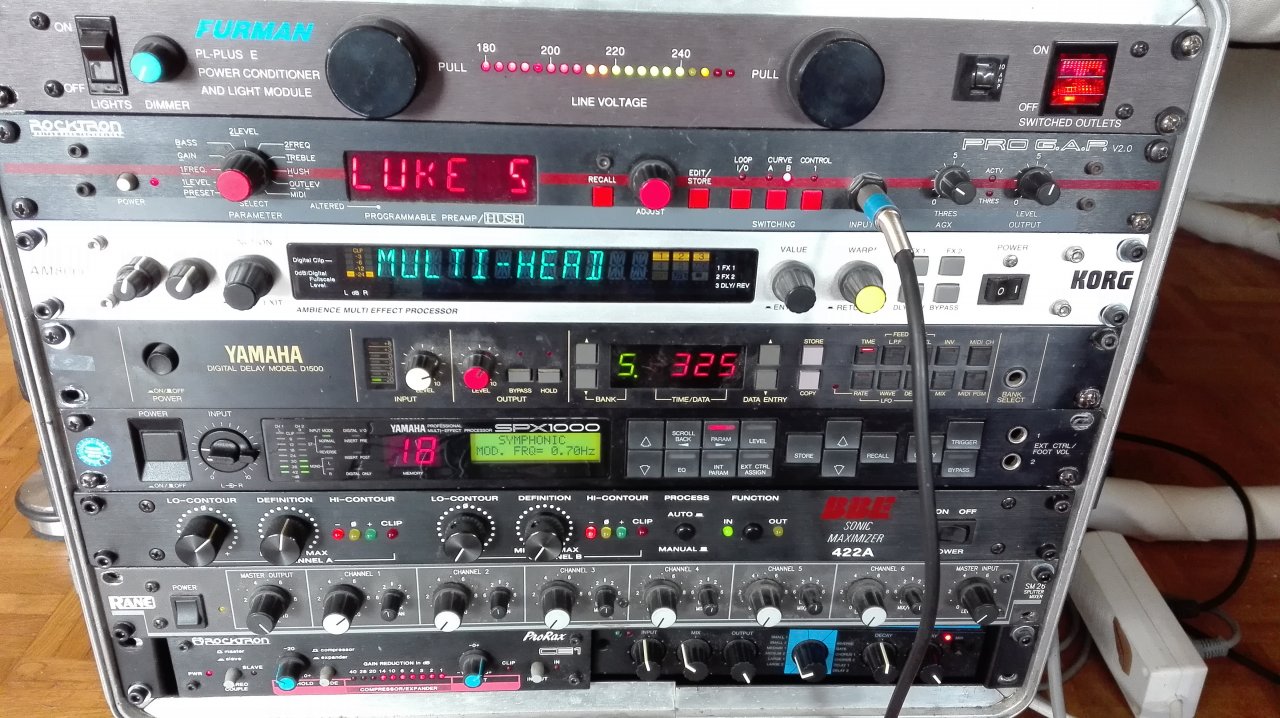

Hersteller: Rocktron
Modell: Pro Gap
Herkunftsland: USA

Gerätetyp: Digital-Vorverstärker mit eingebautem Noisegate (Rocktron Hush), voll midifiziert
Kanäle: 128 Speicherplaetze, vorbelegt mit 20 verschiedenen preset, davon jeweils 5 von steve lukather und Allan Holdsworth
Röhren: keine
Röhren-Position: ---
Gehäuse: 19" Vollmetallgehäuse, schwarz lackiert, frontplatte teilweise rot
Größe: 1HE
Tiefe: folgt
Gewicht: folgt

Input-Anschlüsse: 1 x Front 6,3mm Klinke
Output-Anschlüsse: 2 x Rückseitig 6,3mm Klinke (fullrange output und amplifier output), Midi-In/Midi-Out
Regler: "Select Parameter", "Adjust", "Select Parameter", "Recall Preset", "Edit/Store", "Loop IN/OUT", "Control 1", "Control 2", "Treshold AGX", "Output Level"
Einschleifweg: seriell, mono ueber 2 buchsen auf der rueckseite

MIDI: Presetauswahl ueber Program Changes
Bild: folgt


Rest editier ich morgen rein



[superburschi18]

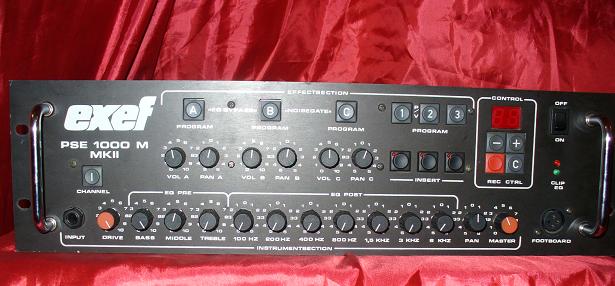

Hersteller: Exef
Modell: PSE 1000M MKII
Herkunftsland: Deutschland

Gerätetyp: Röhren/Transistor Stereo-Midi-Preamp
Kanäle/Module: 3 (Modul1: Transistor/ Modul2: Röhre/ Modul3: Röhre)
Röhren: ECC83
Röhren-Position: im Gehäuse
Gehäuse: 19" Vollmetallgehäuse, matt-schwarz lackiert
Größe: 3 HE
Tiefe: 32 cm
Gewicht: 7,0 kg

Input-Anschlüsse:
Front: 1 x 6,3mm Klinke

Output-Anschlüsse:
Rückseite: 2 x 6,3mm Klinke Line Ausgänge (Left/Right)

Switching-Anschlüsse:
Front: 3-pol Stecker für Fußschalter

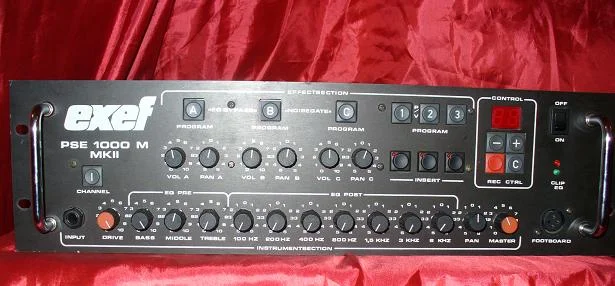

Regler:
Front:
- Channel
- Drive
- 3-Band EQ vor Röhren-Vorstufen (BASS, MIDDLE, TREBLE)
- 7-Band EQ nach Röhren-Vorstufen (100Hz, 200Hz, 400Hz, 800Hz, 1,5kHz, 3kHz, 6kHz)
- PAN Regler
- Master
- VOL A und PAN A (Effektreturn A)
- VOL B und PAN B (Effektreturn B)
- VOL C und PAN C (Effektreturn C)
- Wahltaster für Effektreturn A, B, C
- Insertwahltaster für Insertweg 1, 2, 3
- Programm Taster zur Wahl der Midi-Nummern der Inserts 1, 2, 3
- 7 Segmentanzeige
- +/- Tasten
- REC und CTRL Tasten
- Netzschalter
- Clipanzeige zur Aussteuerung des EQs

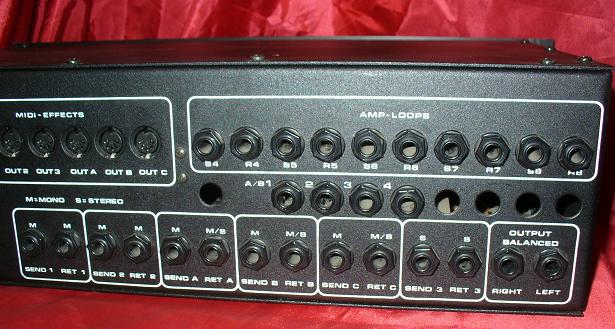

Einschleifweg:
Rückseite:
- 10x 6,3mm Klinke (5 send/5 return) zum Anschluss von 5 externen Preamps
- 4x 6,3mm Klinke (2 send/2 return) zum Anschluss von 2 Mono-Effektgeräten
- 8x 6,3mm Klinke (4 send/4 return) zum Anschluss von 4 Stereo-Effektgeräten
- 4x 6,3mm Klinke Schaltbuchsen zum Schalten von externen Effekten oder Amps

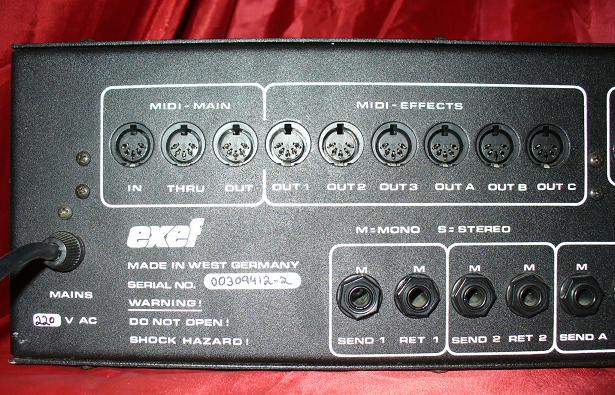

MIDI:
Rückseite:
- 3x Midibuchse (Midi-In, Midi-Thru, Midi-Out)
- 6x Midibuchse zur Umschaltung externen Midi-Effekte

Stromversorgung:
220V Euronorm-Netzkabel, Schukostecker und Kaltgerätedose (fest eingebautes Kabel)

Bilder im Anhang

Link: Homepage von Hr. Köckler
Manual: nicht mehr erhältlich



[superburschi18]

Jetzt noch die Bilder. Hatte ich doch glatt vergessen...



[corsys666]

Hersteller: Engl
Modell: E-520
Herkunftsland: Germany/Deutschland
Gerätetyp: Vollröhren-Vorverstärker
Verstärker wird nicht mehr gebaut!
ausschließlich 6,3 mm Klinke-Anschlüsse

Kanäle: 3 (Clean, Rhythm, Lead)
Röhren: 4 x ECC83/12AX7
Röhren-Position: alle innerhalb des Gehäuses, horizontal
Gehäuse: 19" Vollmetallgehäuse, schwarz
Größe: 1 HE
Tiefe: ~ 30 cm
Gewicht: 4 kg

Front:
Ein/ausschalter
Anschlüsse: Input (Gitarre)
Clean-channel:
Potis:
Gain
Bass
Middle
Treble
Clean-Vol.
Schalter:
Bright-switch
Mid boost
Hi Boost
Rhythm/Lead-Channel:
Potis:
Gain
Lead
Bass
Middle
Treble
Presence
Rhythm-Vol.
Lead-Vol.
Schalter:
Bright-switch
Mid boost
Lead boost

Back:
Aux-Input
Left out
Right out
Stereo-headphones out
FX-Loop:
Left return
Right return
Send
Footswitch:
Clean/Lead; Rhythm/Lead
Write
Midi:
In
Out
Through
Write-Taster

Bild:



Manual: http://www.engl-amps.com/manuals/e520-ba.pdf



[ThuringianMetal]

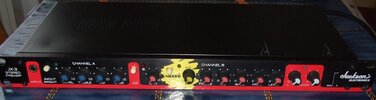

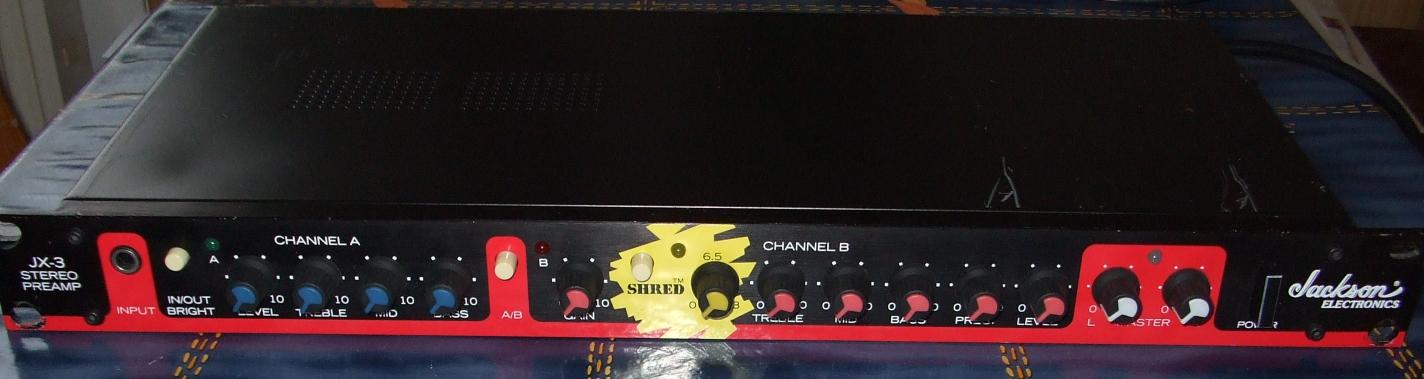

Hersteller: Jackson Electronics
Modell: JX-3 Stereo Preamp
Baujahr: ca. 1992
Herkunftsland: USA (Made in Taiwan)
Gerätetyp: Guitar Preamp
Kanäle: 2 (Channel A - Clean, Channel B - Shred)

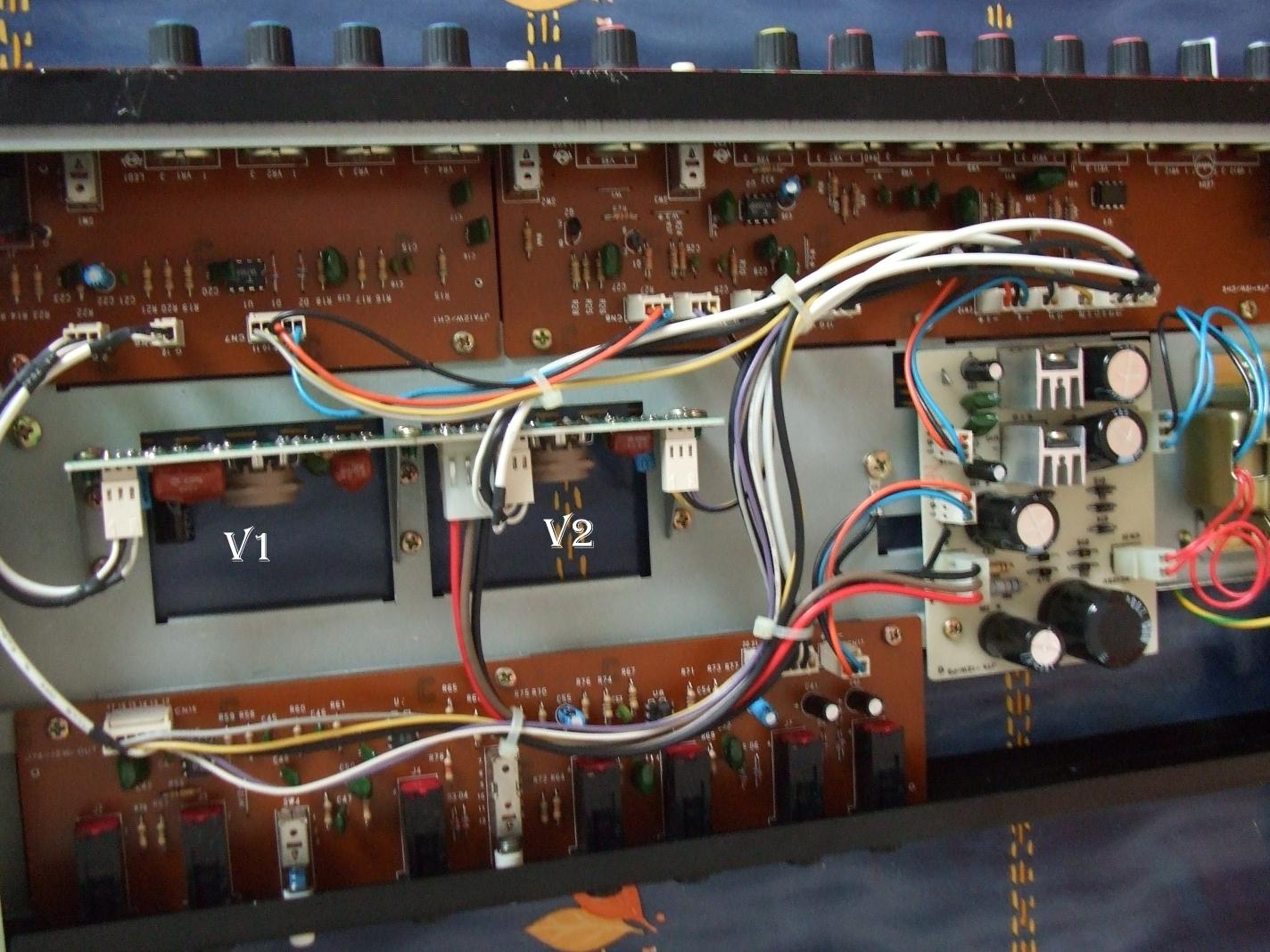

Röhren: ECC83 V1, 12AX7A V2

Gehäuse: 19" Vollmetallgehäuse, schwarz und rot
Größe: 1HE
Tiefe: 20 cm
Gewicht: ca. 2-3 kg (max.)

Input-Anschlüsse:
Front: 1 x 6,3mm Klinke

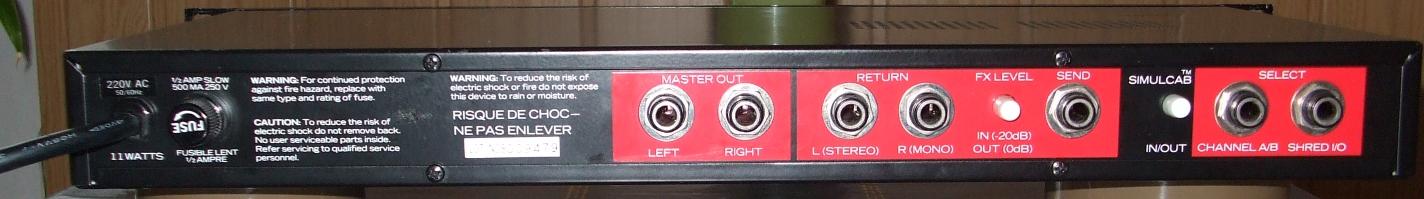

Output-Anschlüsse:
Front: keine
Rückseite: 1 x 6,3mm Klinke Master Output Left OUT
Rückseite: 1 x 6,3mm Klinke Master Output Right OUT
Rückseite: 2 x 6,3mm FX Return (Left ,Right, Stereo, Mono)
Rückseite: 1 x 6,3mm FX Send

Switching-Anschlüsse:
Front: Taster IN/OUT Bright (hebt etwas die höhen an)
Front: Taster A/B Channel Wechsel
Front: Taster SHRED für extra Distortion
Front: Power Taster

Rückseite: 1x 6,3mm Channel A/B
Rückseite: 1x 6,3mm Shred I/O
Rückseite: Taster FX Level IN -20db, OUT 0db
Rückseite: Taster SIMULCAB IN/OUT (Cabinet Simulation)

Regler:
Front Button Channel A: LEVEL, TREBLE, MID, BASS

Front Button Channel B: GAIN, SHRED, TREBLE, MID, BASS, PRESENCE, LEVEL

Front: Master Left, Master Right

Stromversorgung:
220V mit integriertem Netzkabel

Tip:
Ich benutze ihn sehr gerne um den Klang, der durch FX Geräte erzeugt wird, mehr anzupusten
Funktioniert mit einem ADA MP-1 auch sehr gut

Der Clean Sound des Channel A ist sehr schön Warm


Misc:
Taucht hin und wieder in der Bucht auf. Wird zwischen 100-200€ gehandelt

Manual:
Scheinbar unauffindbar. Wer eins hat Bitte sofort ne Mail an mich!

Reviews:
Userthoughts

Bei Fragen einfach PM an mich.

An den Mod: Bitte in der Liste auf Seite 1 verlinken. (ein ADA MP-2 wurde auch schon beschrieben, bitte mit verlinken für die Vollständigkeit)



[frama78]

https://www.musiker-board.de/threads/preamp-rocktron-progap-v-2-vintage-90s-midi-rackpreamp.655445/

Hersteller: Rocktron
Modell: ProGAP (V2) Programmable Guitar Preamp
Herkunftsland: USA

Gerätetyp: Programmierbarer MIDI Preamp
Kanäle: 96 Userpresets, 97-128 Factory Presets
Röhren: Nein
Röhren-Position: in einem anderen Verstärker
Gehäuse: 19" Blechgehäuse
Größe: 1HE
Tiefe: 152.4 mm
Gewicht: ca. 5 kg inkl. Externes Netzteil!

Input-Anschlüsse: 1 x Front 6,3mm Klinke;
Output-Anschlüsse: 2 x Rückseitig Out 6,3mm Klinke; 1x Rückseitig Klinke Fullrange-Out, 2 x Rückseitig Effectsloos Send/Return 6,3mm Klinke;
Switching-Anschlüsse: saemtlich Rueckseitig: 1x Anschluss fuer Relais-Schaltfunktion, Anschluss für Preset ups/Down (analog) MIDI-In, MIDI-Thru/Out, Netzteilanschluss und Anschluss für Phantomspeisung
Switches: Front: Drehregler für Programmierung, Recall-Button, Adjust (für Programmierung), Edit/Store, Loop on/off, Curve A/B, Controll,

Regler: Front: Output Volume; Data-Endlospoti (Adjust), AGX Noisegate,
Einschleifweg: Seriell/Paralell (fuer jedes Preset programmierbar): 1 x Rückseitig FX-Send 6,3mm Klinke; 2 x Rückseitig FX-Return 6,3mm Klinke

MIDI: Presetauswahl ueber Program Changes, MIDI-Mapping möglich

Bild:

Link: https://www.musiker-board.de/threads/preamp-rocktron-progap-v-2-vintage-90s-midi-rackpreamp.655445/
Manual: http://www.rocktron.com/discontinued-product-manuals.html
Patcheditor/-librarian: Gabs 1989 noch nicht
