Problem mit Klinkenbuchse

von kaos0815, 24.02.18.

Sponsored by
pedaltrain
  1. kaos0815

    kaos0815 Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #1
    Hallo,

    ich habe ein Problem mit meiner Stagg Les Paul Kopie. Undzwar habe ich mir neue EMG Pickups gekauft und diese verbaut. Dazu auch neue Potis und eine neue Klinkenbuchse. Alles ist richtig angesteckt und sie klingt auch. Das Problem ist, dass wenn man das Klinkenkabel komplett reinsteckt kein Ton kommt. Jedoch wenn das Kabel nicht komplett steckt kommt Sound. Alle Teile sind neu, habe auch verschiedene Klinkenkabel ausprobiert, immer das gleiche..
    Wie lässt sich das Problem beheben?

  2. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.728
    Ort:
    Düsseldorf
    Zustimmungen:
    1.619
    Kekse:
    17.187
    Erstellt: 24.02.18   #2

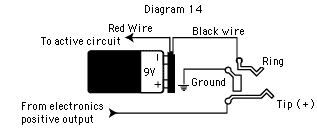

    Sind das aktive PUs? dann könnte ein Stereo-Jack verbaut sein. Die zweite Phase wird dann dazu benutzt, die Verbindung zur Batterie mit dem Ziehen des Steckers zu unterbrechen.

    [​IMG]

  3. Minor Tom

    Minor Tom Registrierter Benutzer

    Im Board seit:
    22.11.13
    Beiträge:
    1.754
    Ort:
    Leverkusen
    Zustimmungen:
    1.065
    Kekse:
    3.566
    Erstellt: 24.02.18   #3
    Ja, der Mono-Klinkenstecker verbindet beim Einstecken die zweite Phase (ring) mit Masse (sleeve). Die zweite Phase wird mit der Masse (-) der Batterie verbunden. Erste Phase (Tip) ist dann das Gitarrensignal.

    Müsstest du sowieso so machen, sonst hast du öfters ne leere Batterie.

  4. kaos0815

    kaos0815 Threadersteller Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #4
    Die PU's sind passiv

  5. Pleasure Seeker

    Pleasure Seeker Registrierter Benutzer

    Im Board seit:
    30.08.06
    Zuletzt hier:
    4.03.20
    Beiträge:
    1.966
    Ort:
    Rhein/Main
    Zustimmungen:
    518
    Kekse:
    11.094
    Erstellt: 24.02.18   #5
    Ich entnehme deiner Beschreibung und meiner Vermutung (von EMGs habe ich keine Ahnung), dass du eine 3-Polige Klingenbuchse verbaut hast. Dann wird wohl der Tip (die Spitze) des Klingensteckers beim kompletten reinstecken auf dem Pol liegen, der keinen Kontakt hat. Schau dir noch einmal genau die Buchse an und kontrolliere ob dort die Masseleitungen jeweils unten am Ring sind, wo später nicht die Spitze des Klinkensteckers anliegt.

  6. crazy-iwan

    crazy-iwan Gesperrter Benutzer HFU

    Im Board seit:
    15.11.06
    Zuletzt hier:
    26.04.20
    Beiträge:
    16.362
    Ort:
    Hamburg
    Zustimmungen:
    11.813
    Kekse:
    39.114
    Erstellt: 24.02.18   #6
    Was hastn da für ne Schaltung drin?
    Haste gesteckt oder gelötet? Und nach welchem Plan hast Dich da orientiert?

  7. kaos0815

    kaos0815 Threadersteller Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #7
    Ist gesteckt und hier ist der Schaltplan


    Anhänge:

  8. crazy-iwan

    crazy-iwan Gesperrter Benutzer HFU

    Im Board seit:
    15.11.06
    Zuletzt hier:
    26.04.20
    Beiträge:
    16.362
    Ort:
    Hamburg
    Zustimmungen:
    11.813
    Kekse:
    39.114
    Erstellt: 24.02.18   #8
    Das ist n Schaltplan für aktive Tonabnehmer.
    Was hast den mit der Batterie gemacht?

  9. kaos0815

    kaos0815 Threadersteller Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #9
    Hab die Batterie nach dem Schaltplan angeschlossen

  10. Minor Tom

    Minor Tom Registrierter Benutzer

    Im Board seit:
    22.11.13
    Beiträge:
    1.754
    Ort:
    Leverkusen
    Zustimmungen:
    1.065
    Kekse:
    3.566
    Erstellt: 24.02.18   #10
    Welche EMG Pickups sind das denn?

  11. kaos0815

    kaos0815 Threadersteller Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #11
    EMG - ZW Set (EMG-81 Bridge/EMG-85 Neck)

  12. Minor Tom

    Minor Tom Registrierter Benutzer

    Im Board seit:
    22.11.13
    Beiträge:
    1.754
    Ort:
    Leverkusen
    Zustimmungen:
    1.065
    Kekse:
    3.566
    Erstellt: 24.02.18   #12
    Das SIND aktive Tonabnehmer. Überprüf nochmal alle deine Steckverbindungen nach dem Schaltplan, besonders die an der Klinkenbuchse.

  13. kaos0815

    kaos0815 Threadersteller Registrierter Benutzer

    Im Board seit:
    24.02.18
    Zuletzt hier:
    24.02.18
    Beiträge:
    7
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 24.02.18   #13
    Ist alles wie auf dem Schaltplan gesteckt

  14. crazy-iwan

    crazy-iwan Gesperrter Benutzer HFU

    Im Board seit:
    15.11.06
    Zuletzt hier:
    26.04.20
    Beiträge:
    16.362
    Ort:
    Hamburg
    Zustimmungen:
    11.813
    Kekse:
    39.114
    Erstellt: 24.02.18   #14
    Tausch mal an der Buchse die S und R beschrifteten Stecker.

  15. Minor Tom

    Minor Tom Registrierter Benutzer

    Im Board seit:
    22.11.13
    Beiträge:
    1.754
    Ort:
    Leverkusen
    Zustimmungen:
    1.065
    Kekse:
    3.566
    Erstellt: 24.02.18   #15
    .... Aussage zurückgezogen ....
