Probleme beim einbau vom EMG ZAKK WYLDE PRO set

[Nightfischi]

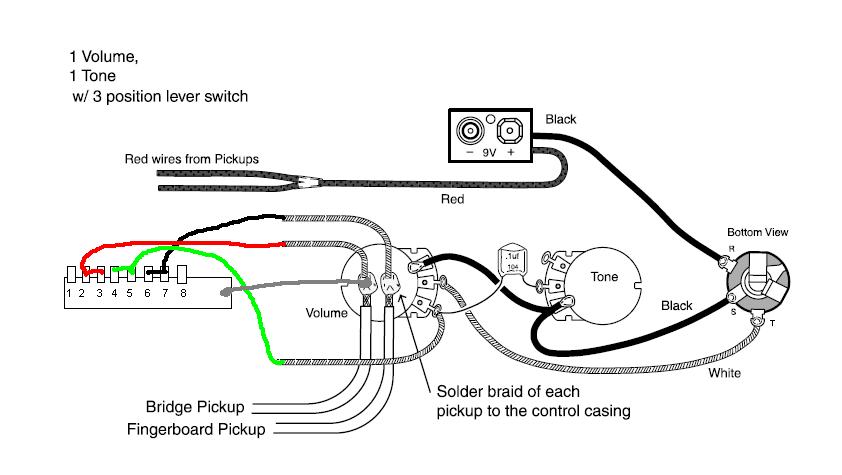

ich hab mir vor kurzem die emgs gekauft + diesen 3 wege schalter und habe daraufhin alles so verkabelt

das problem ist das der 3 wege schalter nur 7 lötfahnen besitzt und keine 8 wie auf dem bild wenn ich die gitarre also nun anschliese kommt nur ein ganz leiser sound raus.

thx im vorraus

Nightfischi



[Nightfischi]

achso diese anleitung lag bei dem schalter bei wenns hilft



[XenoTron]

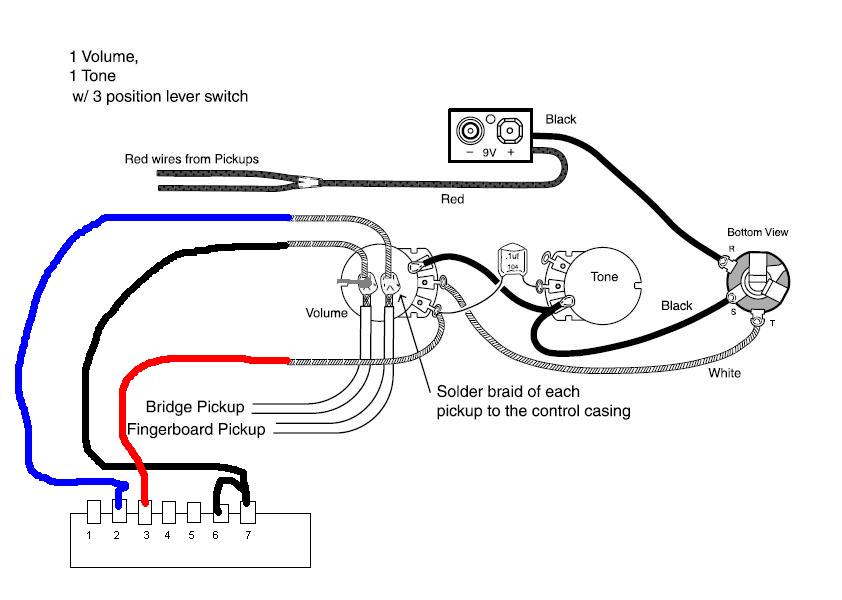

Also so wie unten verstehe ich die Anleitung die deinem Schalter beiliegt (siehe anhang)
sry vergessen die masse einzuzeichnen. Aber da einfach aufn ein Poti ne verbindung vom switch gehäuse.
