Rackschublade mit "Einkerbung"?

[eliaseggel]

Hallo zusammen

Erstmal.. ich war nicht sicher, wo ich dieses Thema platzieren soll, da eigentlich generisch für ein Rack. Da es in unserem Fall ins IEM Rack verschraubt werden soll, packe ich es mal hier rein, hoffe das passt.
Ich hab das Thema zum PA Zubehör gepackt, da ist es sicher besser aufgehoben.
Für die Moderation
mfk0815

Also wir haben Stand heute bei Gigs das "Problem", dass wir unser IEM Rack vorna UND hinten aufmachen müssen, weil hinten noch ein paar Kabel an zwei drei Geräte angeschlossen werden müssen bei jedem Gig (Ethernet an Unifi UK, In-Ear Kopfhörer Kabel für Drummer,..).

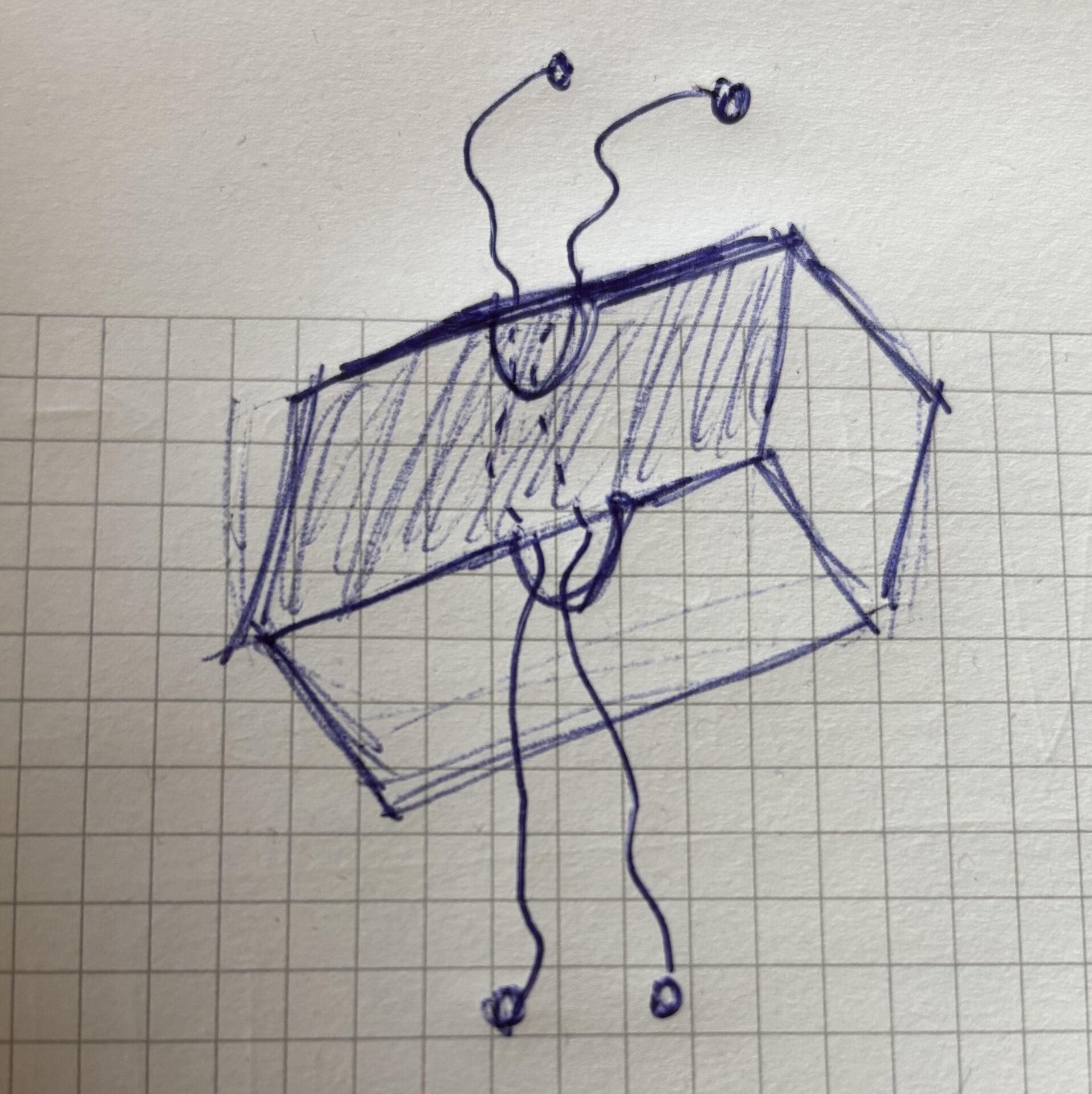

Nun habe ich mir überlegt, dass eine Schublade mit einer Einkerbung eigentlich ganz passend und flexibel wäre, gibt es sowas? Ich habe eine Skizze angehängt. Oder habt ihr andere/bessere Ideen?
Die Idee wäre, beim Gig nur die Schublade ausziehen zu müssen, um die Kabel rauszuholen und die würden dann während dem Gig einfach aus der Einkerbung vorne raushängen..


Gruss
Elias



[4enima]

Noch nicht gesehen, kannst dir ja aber selbst in jede beliebige Rack-Schublade rein schneiden/bohren.



[HerrKoolS]

So was? https://www.thomann.de/de/thon_rack_drawer_2u_short.htm

Oder so? https://www.thomann.de/de/thon_rackdrawer_1.htm



[eliaseggel]

Ja also im Prinzip wärs tatsächlich einfach die Thon Rack Drawer 2U. Selber reinschneiden tönt eigentlich simpel, aber ich wüsste nicht wie bzw. habe dafür keine Geräte. Bohren würde ja noch drinliegen, aber ein Loch passt für mich nicht, da ich da nicht die "Köpfe" hindurchkriege.. Aber vielleicht sollte ich wirklich einfach jemanden fragen, der mir das in die (sogar schon bestehende) Schublade irgendwie reinschneidet..



[4enima]

Am besten mit dem Winkelschleifer/Flex einschneiden und die Kanten umfalzen und/oder entgraten, dass man sich nicht verletzt und die Kabel an den Kanten abschabt. Für ne Blechschere vermutlich zu dick. Ich hab mir bspw. schon öfter in Rackschubladen oder Racks Löcher für Kabel gebohrt oder Buchsen gesetzt, damit ich leichter verkabeln kann. Wenn man das Handwerkszeug hat eigentlich kein großes Hexenwerk.



[11q8]

Könnte eine einfache Rackblende mit den passenden Anschlüssen in Frage kommen?
Damit würdet ihr euch die Anschlüsse nach vorne verlegen.

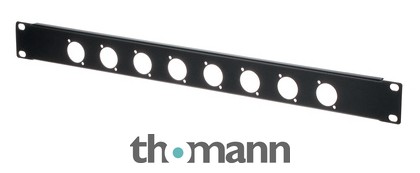

Thon Rack Panel 1U 8XLR

Thon Rack Panel 1U 8XLR, 19" mit Bohrungen für 8 XLR U-Form, D-Norm

€8,00

www.thomann.de

Und Einsätze abhängig davon, was ihr braucht.



[Mfk0815]

Anstelle einer Schublade kann man ja auch einfach so etwas benutzen:

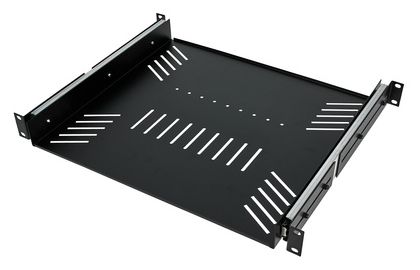

Thon Rackdrawer 1U​

​

Da baut man sich eine Kiste aus Sperrholz/Siebdruck Platten und wenn man die z.B ganz oben ins Rack baut kann da auch nix raus purzeln, wenn man das Case mal seitlich oder Kopfüber trägt.
Und da kann man dann vorne und hinten leicht im Holz die Aussparungen anbringen.

Und leichter ist so ein Teil auch.



[Mr. Pickles]

ich würde eher ne Blende reinmachen:

Thon Rack Panel 1U 8XLR​

​

dann die Buchsen die du brauchst,

Ethercon ( Kompatibel auch mit ganz normalen LAN steckern)

Neutrik NE8 FDP-B​

​

XLR:

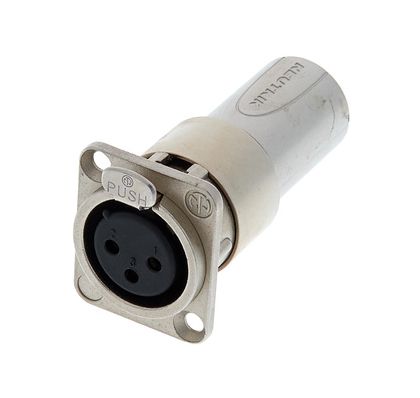

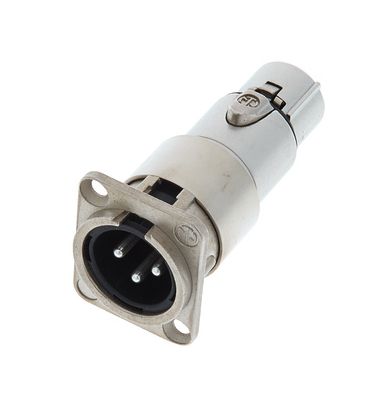

Neutrik NA3 MDF​

Neutrik NA3 FDM​

​

für die Kopfhörer dann entweder Adapter XLR zu Klinke oder halt einfach ne D-Norm Buchse selber löten:

Neutrik NJ3 FP-6-C​

​

ist zumindest die sauberere Lösung.




wenn es bei der Schublade bleiben soll, dann schließe ich mich @Mfk0815 an, die Dinger sind ausreichend stabil, hab zwei davon selber verbaut, macht aber eine Rackschiene an der Rückseite Erforderlich, falls du ein Thon Rack hast, da gibts schienensätze zum selber reinmachen, brauchst du nur Bohrmaschine (zur not von irgendwem leihen) und ne Blindnietzange (falls nicht vorhanden Obi für 20-30€ zu haben)
