Liebe Kollegen,

ich war auch mal wieder im Gitarrenbau tätig.
Und zwar habe ich mich meiner ersten selbstgebauten E-Gitarre angenommen. Sie war das zweite Instrument, das ich gebaut habe, nach einem E-Bass.

Gebaut wurde sie 2006, das design stammt von mir selbst. Irgendwie bin ich mit der Gitarre nie warm geworden. Letztendlich waren dann auch die Bolzen für das Tremolo zu nahe an den Pickup-Fräsungen, sodass das Holz nachgegeben hat und die Tremolo-Bolzen locker wurden und nicht mehr fest saßen.
Daraufhin habe ich sie zerlegt, die Pickups in eine andere Gitarre eingebaut. Korpus, Hals und Schlagbrett landeten am Dachboden.

Bei Aufräumarbeiten im Frühjahr bin ich dann wieder über die Teile gestolpert, und ich habe beschlossen, sie wieder zu restaurieren.

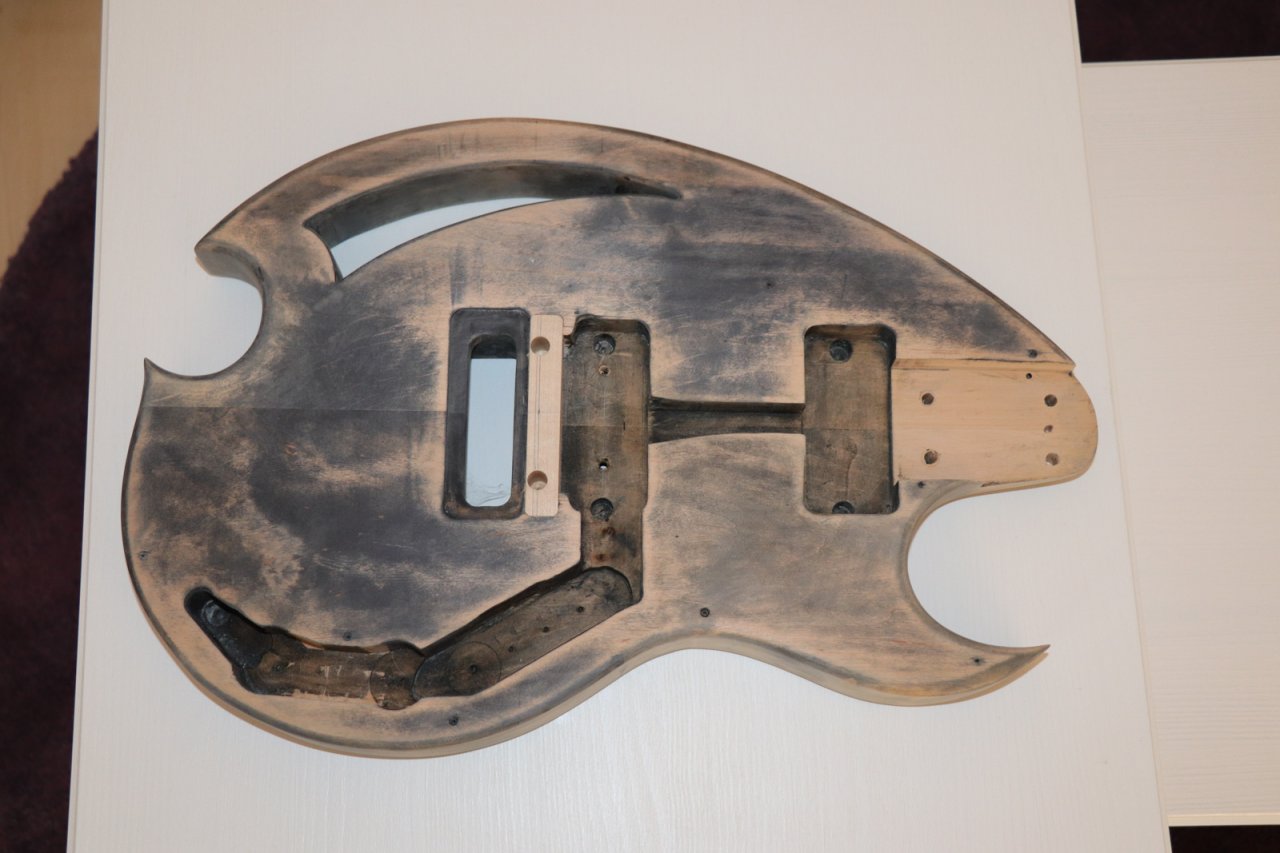

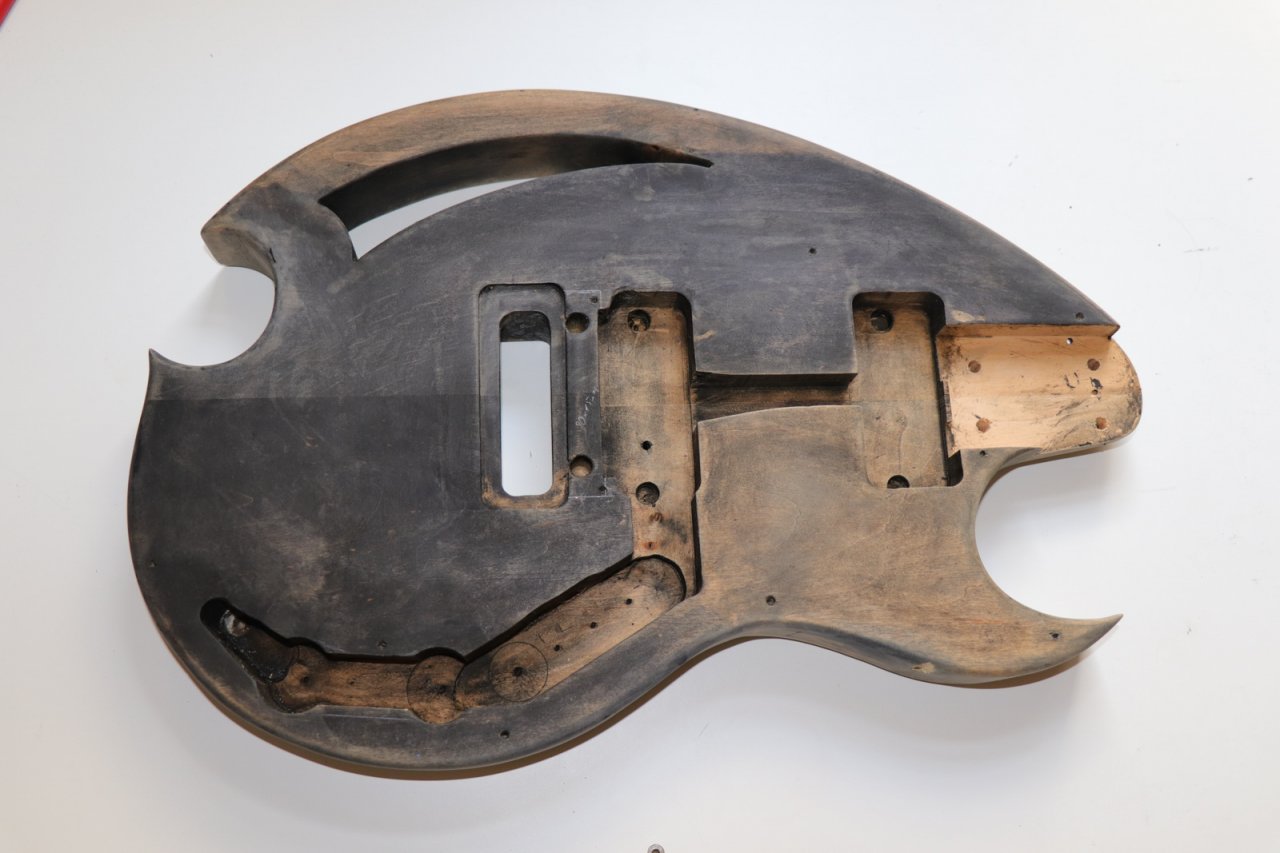

Es wurde zunächst der alte Lack vollständig entfernt. Unter dem Lack sind noch Reste von schwarzer Beize.




Auf den Bildern ist nicht zu erkennen, dass die Bolzenlöcher ausgeleiert sind. Aber sobald Zug auf den Saiten war, war es deutlich.

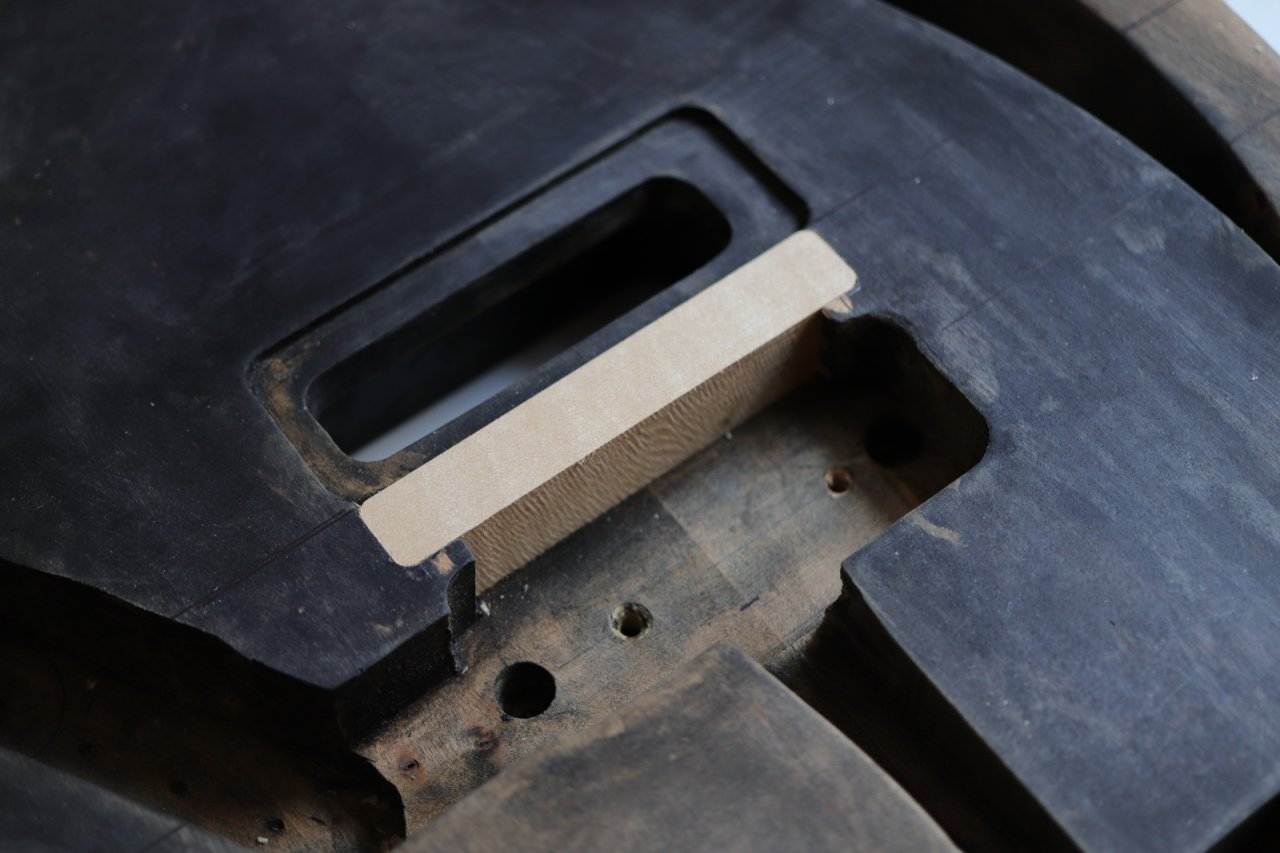

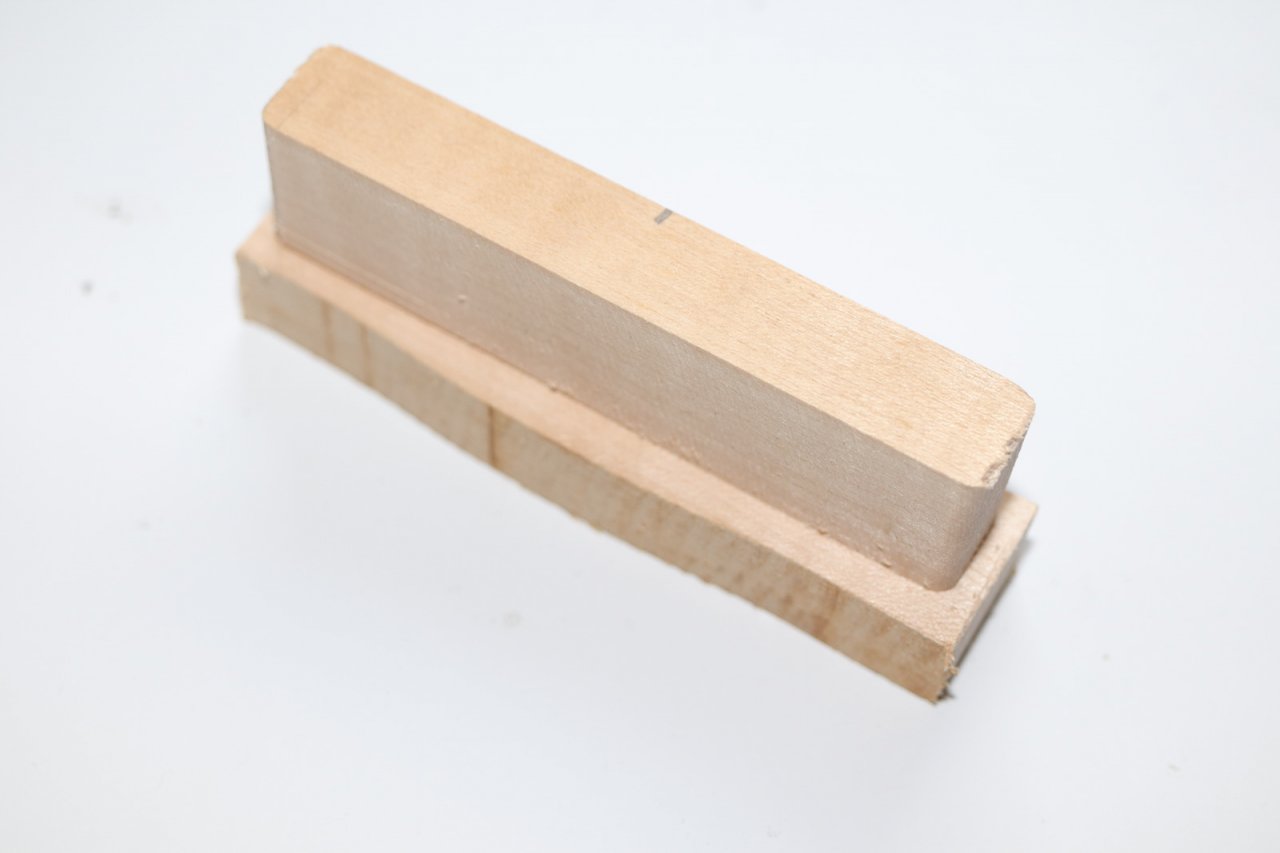

Jedenfalls habe ich auf der CNC einen Einsatz aus Ahorn gefräst:



Ebenfalls mit der CNC wurde der Bereich im Body ausgefräst:

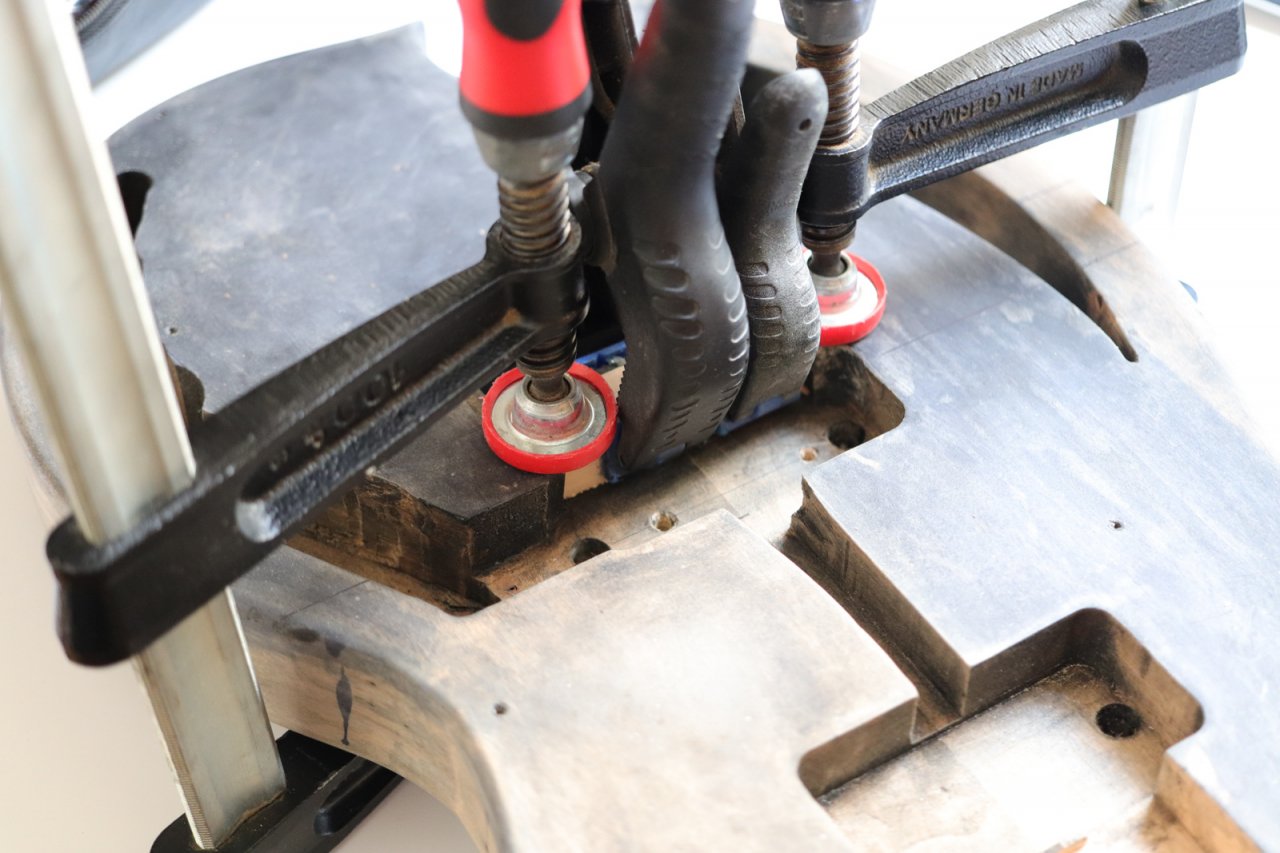

Und eingeleimt:





Dannach wurden die Löcher neu gebohrt, diesmal auch ca. 1,5mm weiter hinten, da genug Kompensationsmöglichkeit am Tremolo vorhanden ist.



Dannach wurde neu lackiert.
--- Beiträge wurden zusammengefasst ---

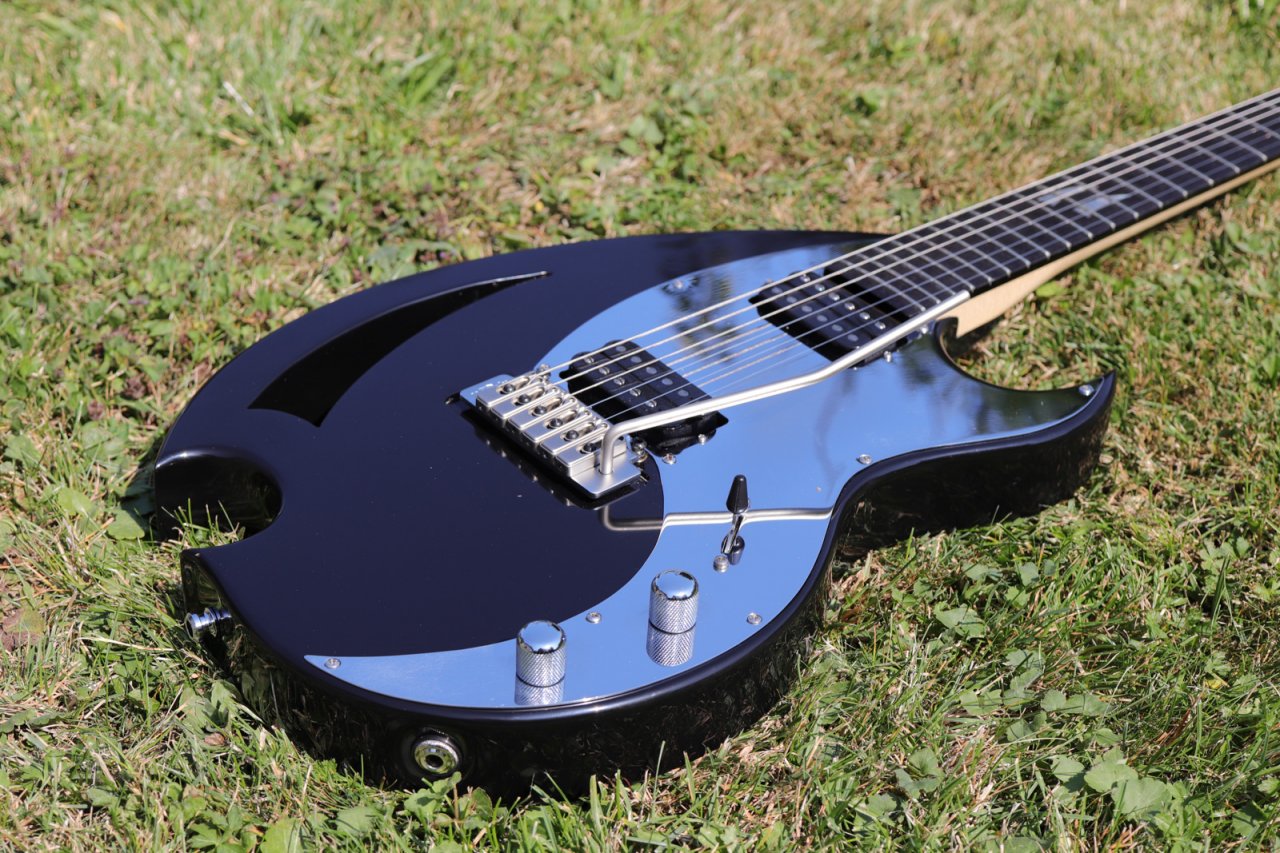

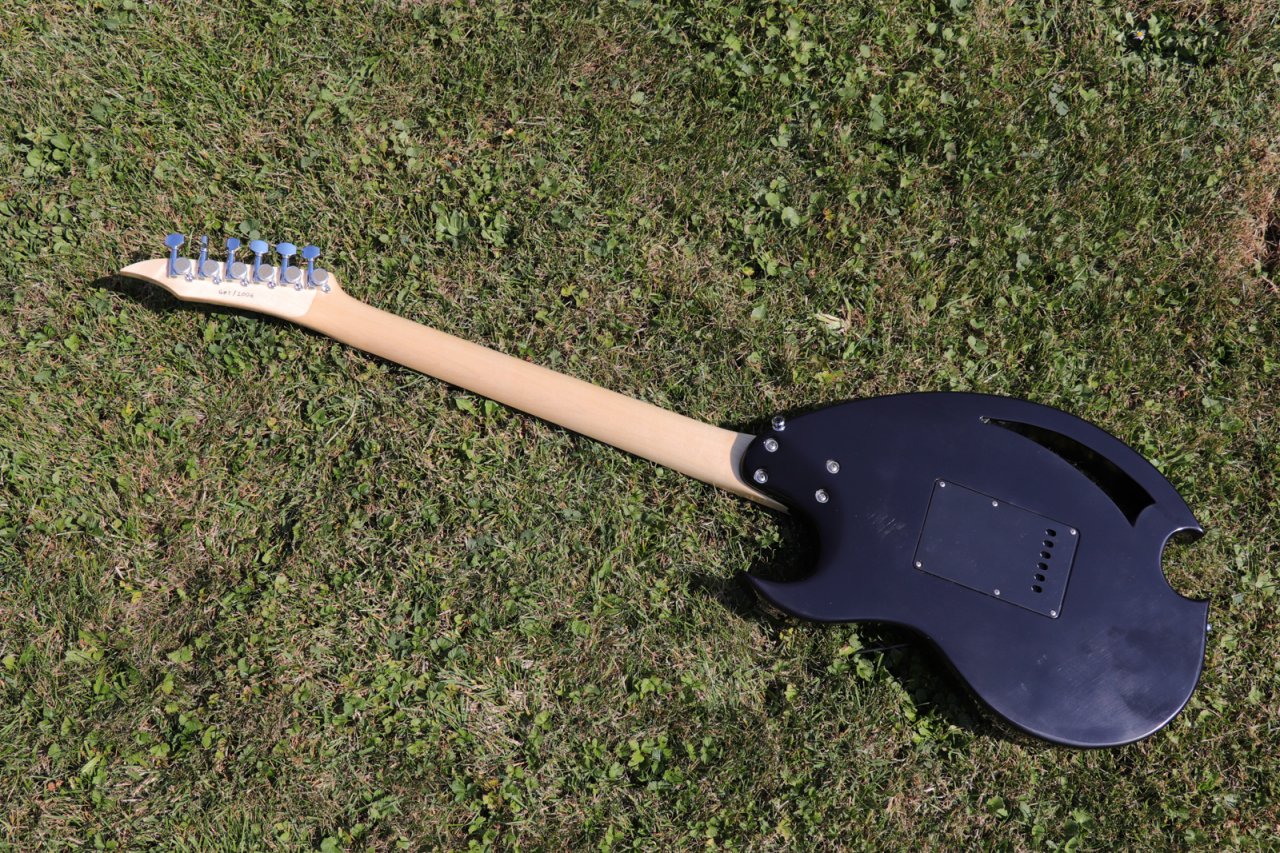

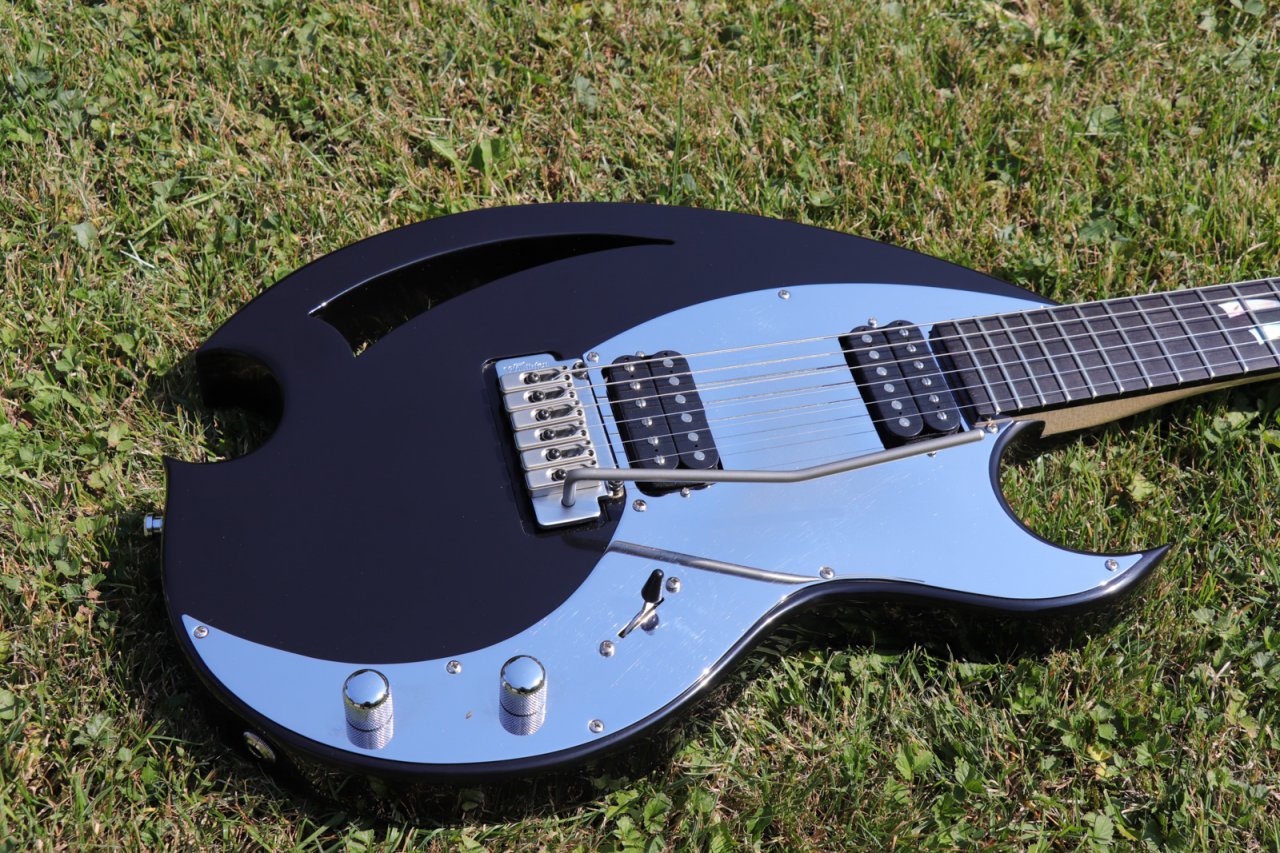

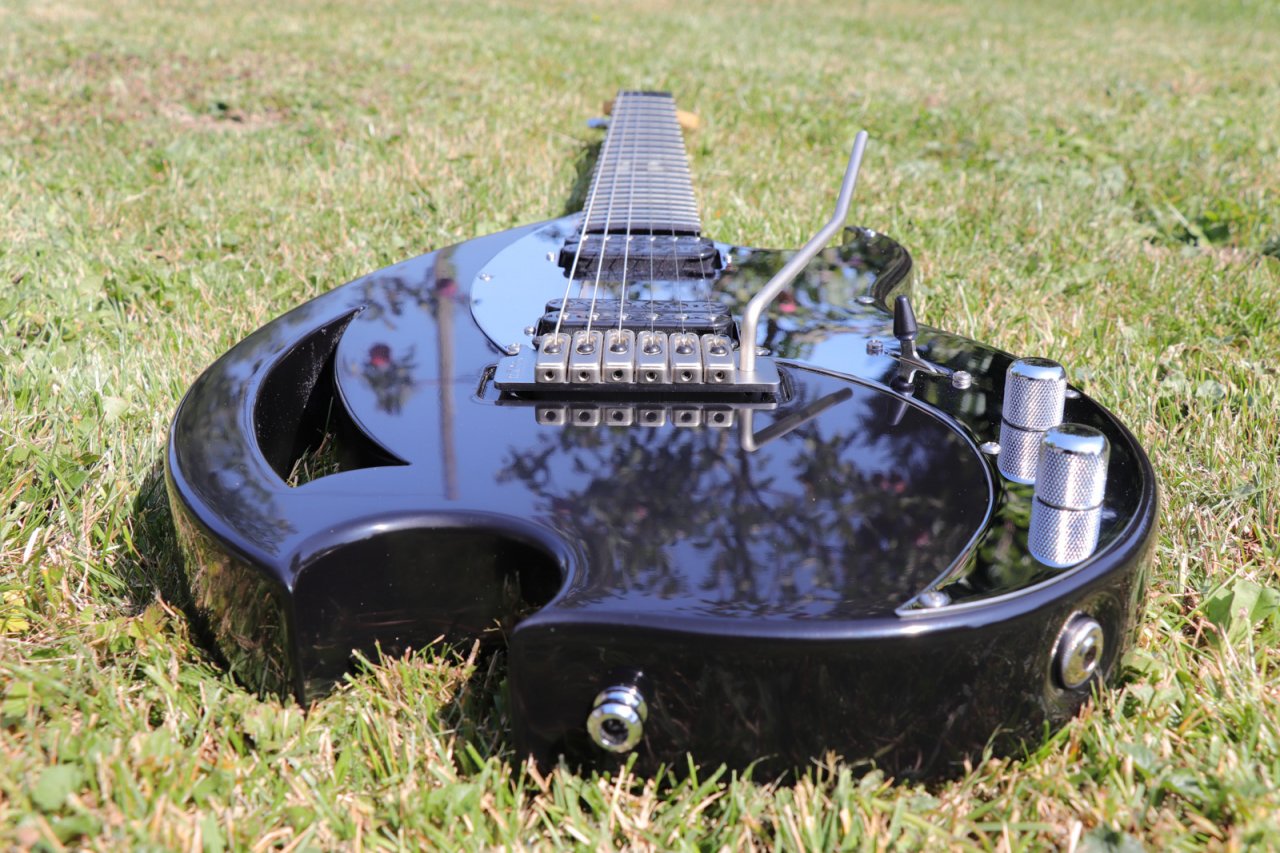

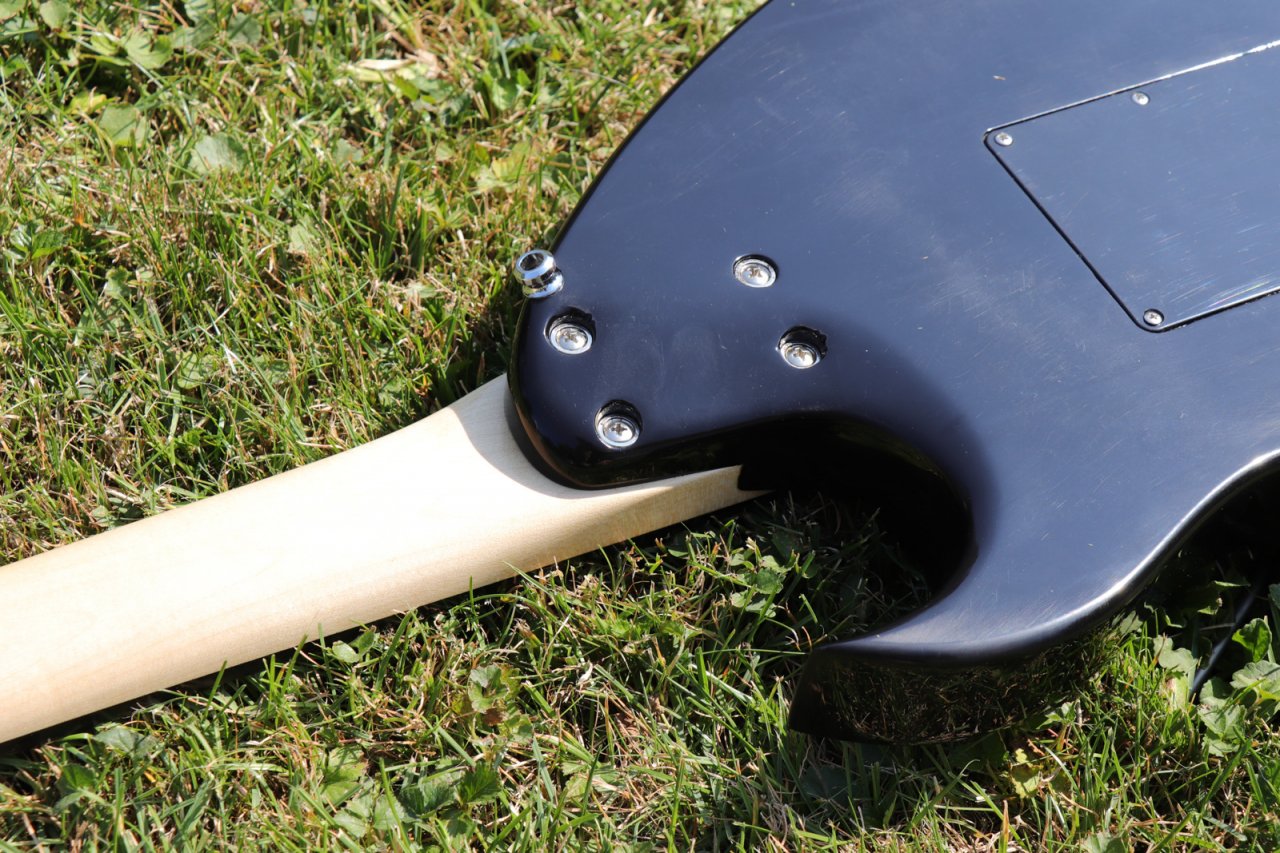

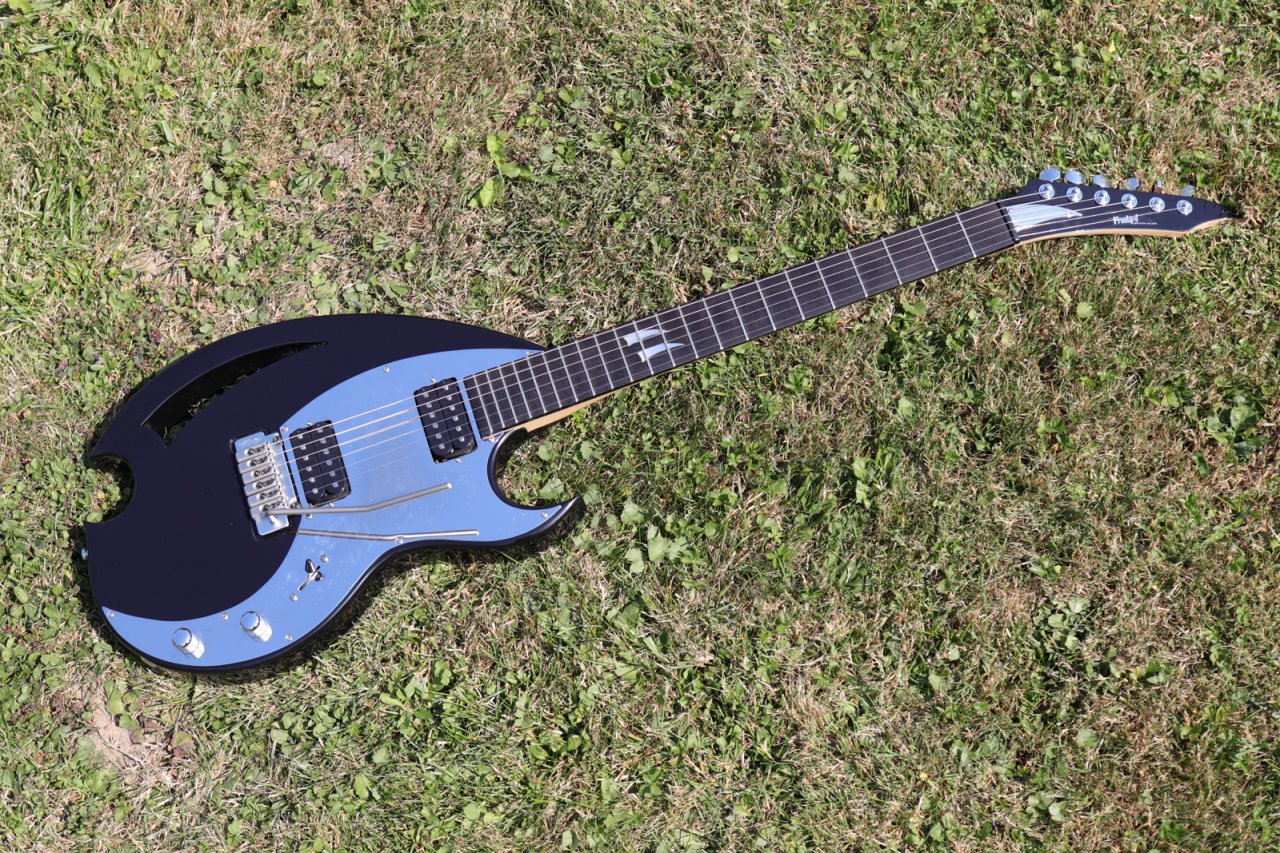

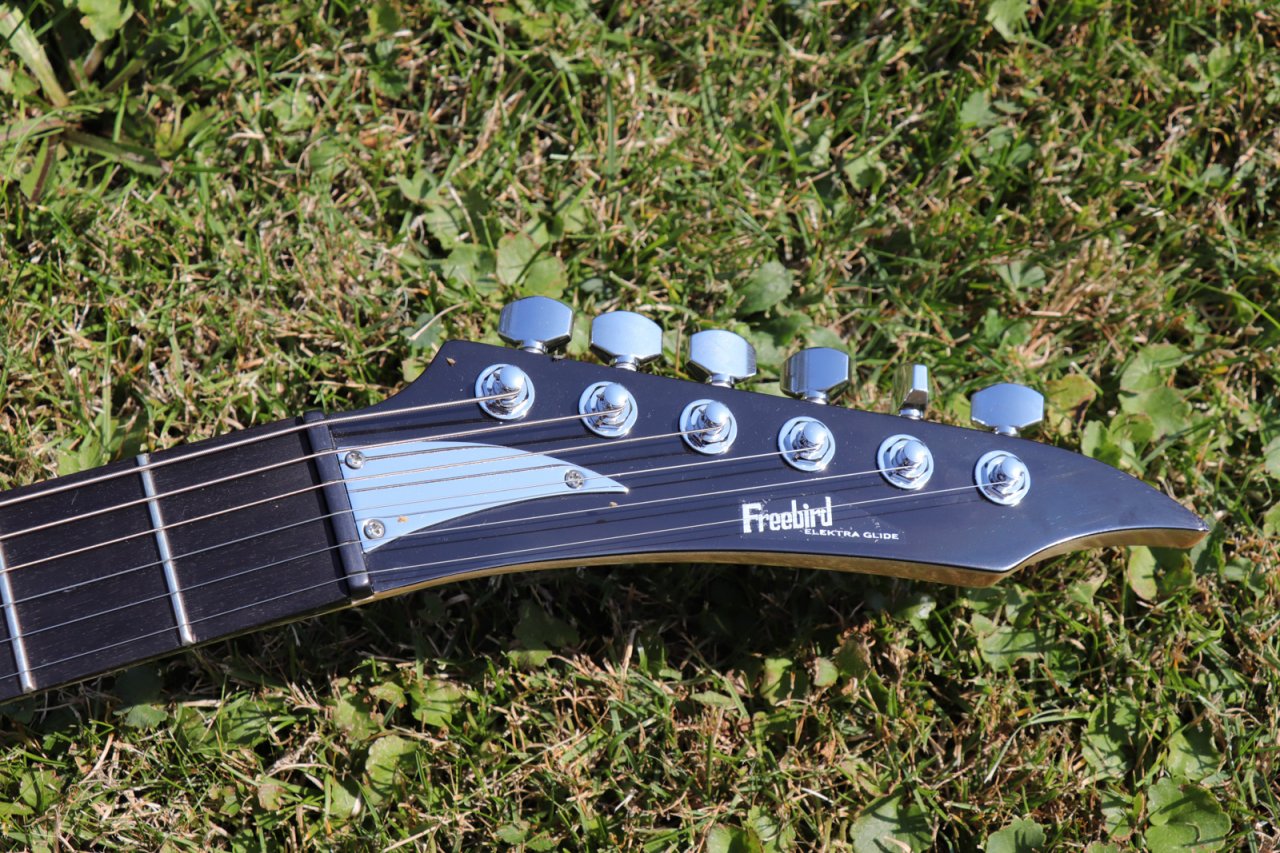

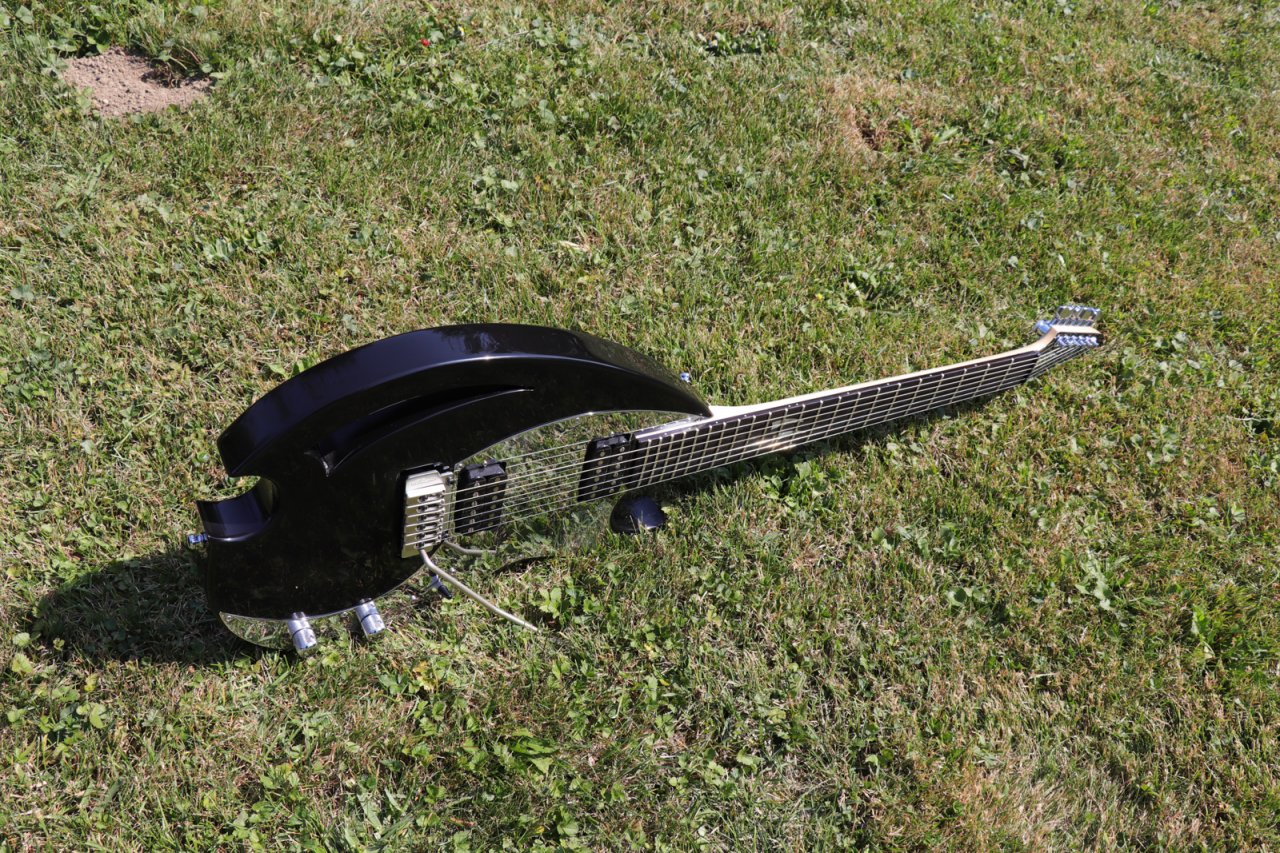

Und hier ist das Endergebnis:

Korpus: Erle
Hals: Ahorn

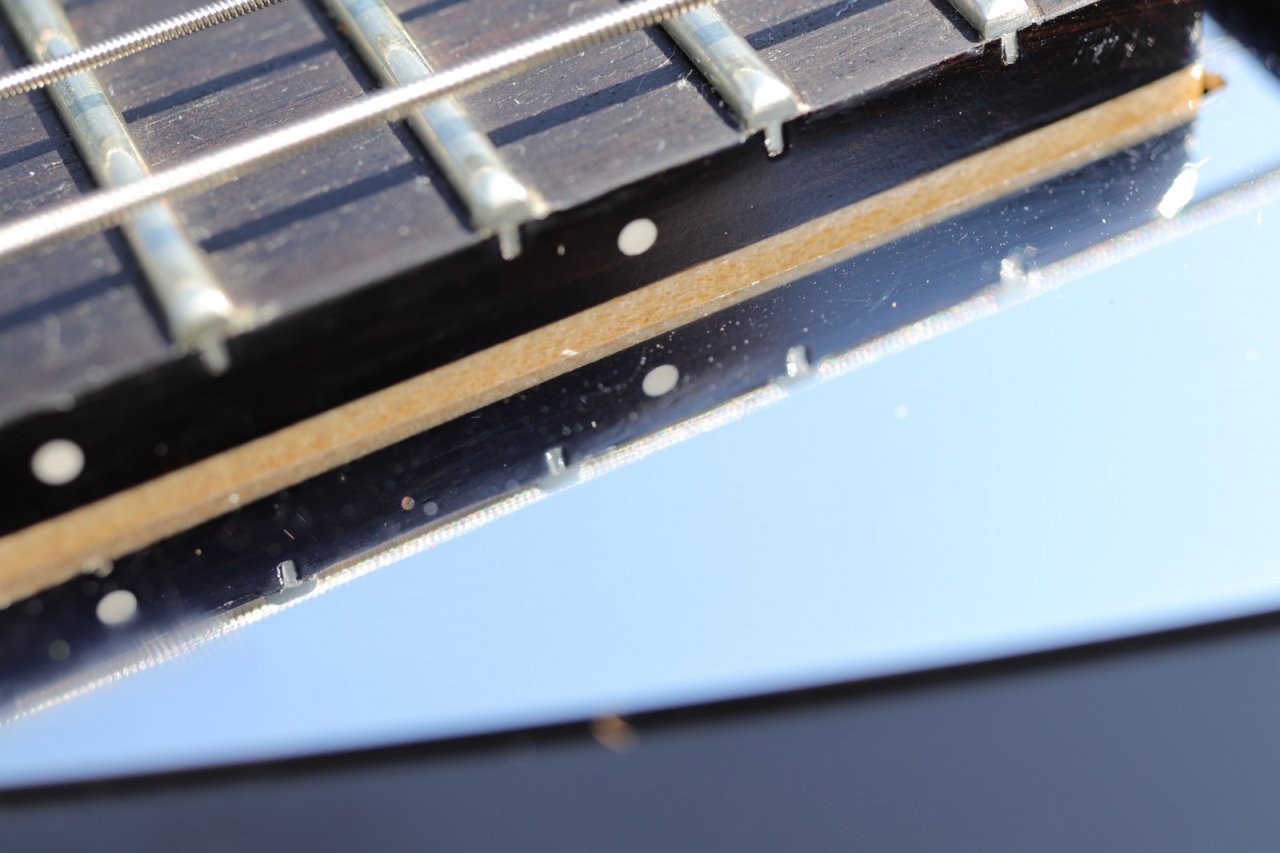

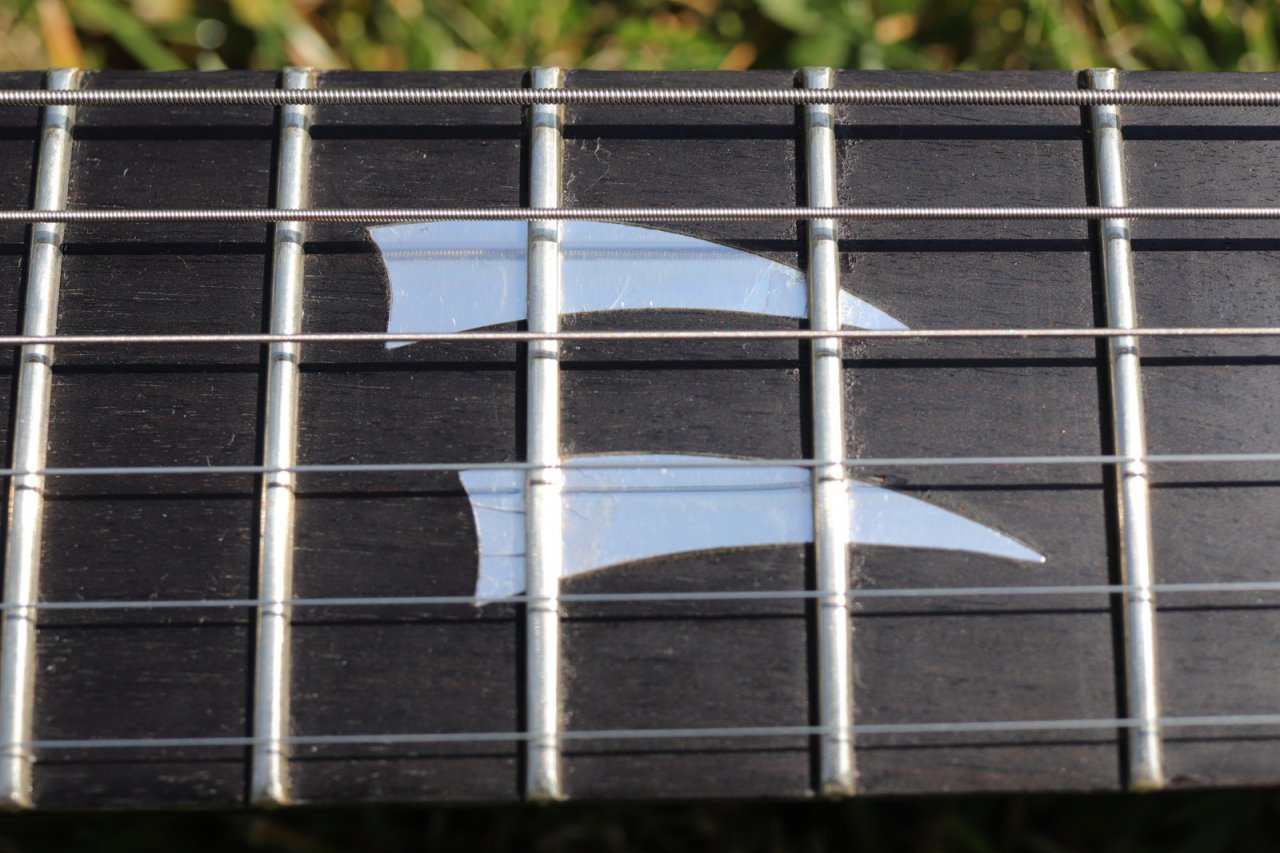

Griffbrett: Ebenholz, Inlays aus alter CD
Verchromtes Schlagbrett und Trussrod Cover
GFS Pickups

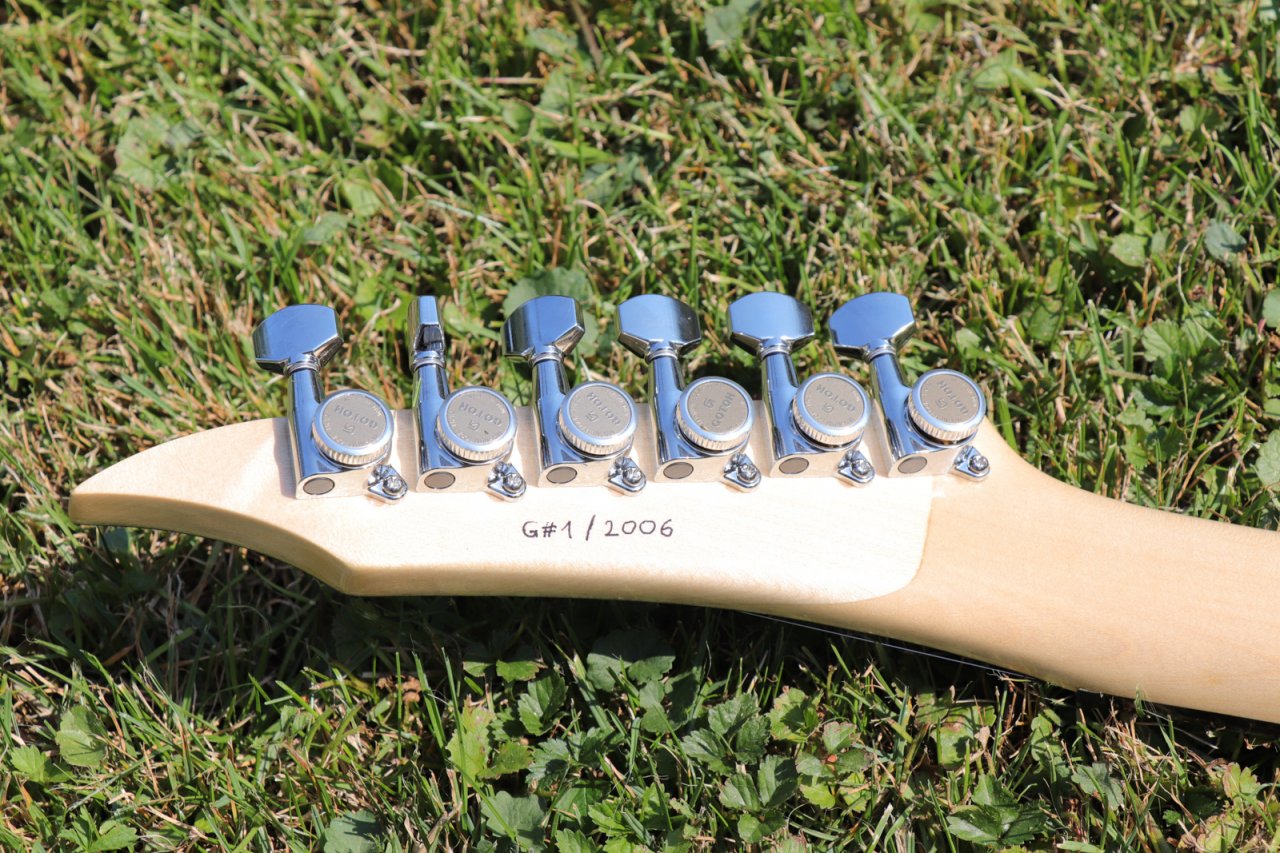

Gotoh Locking Tuners

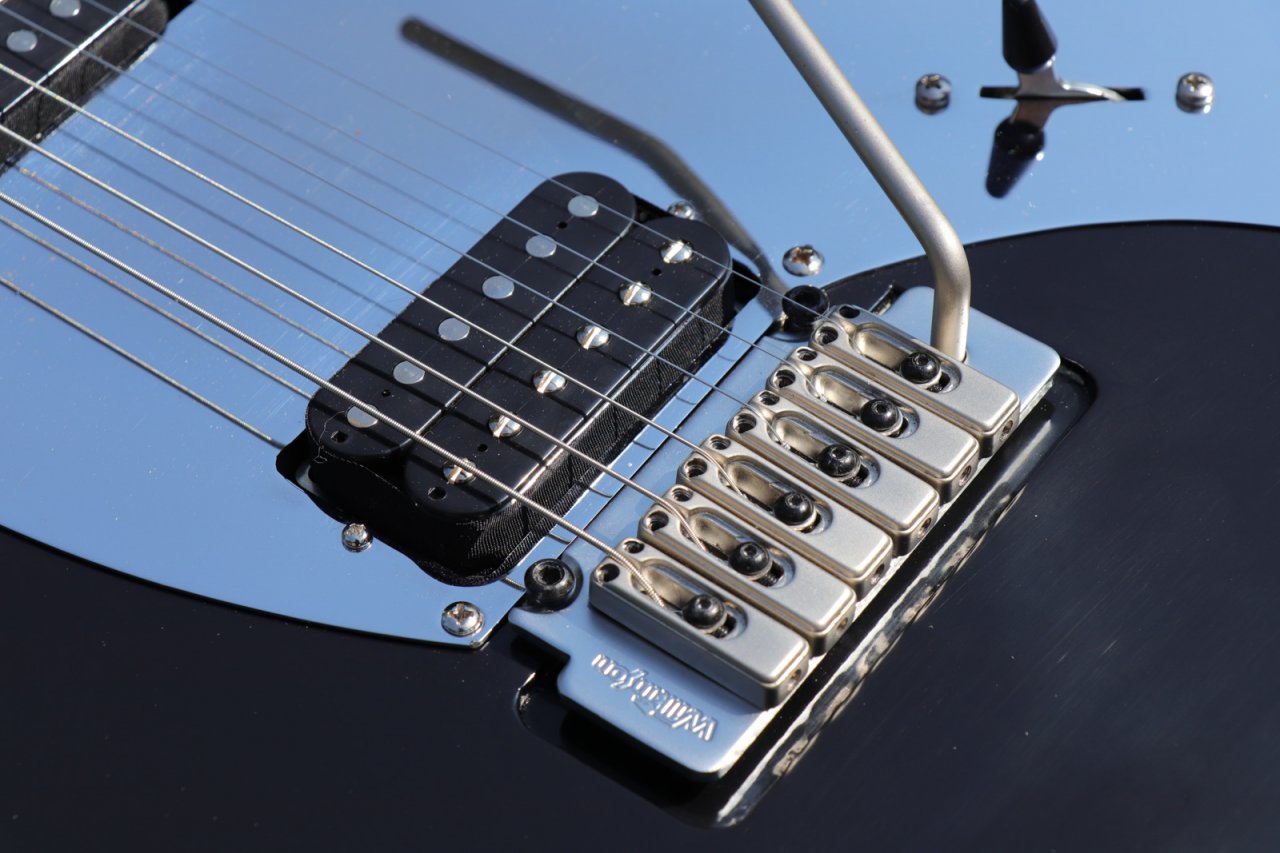

Wilkinson Tremolo


















  • Gefällt mir
Reaktionen: 23 Benutzer
Bassturmator

Bassturmator

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
05.06.08
Beiträge
5.767
Kekse
31.162
Ort
Ruhrgebiet
Super!!! :great:

  • Gefällt mir
Reaktionen: 1 Benutzer
frama78

frama78

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
04.04.04
Beiträge
5.147
Kekse
39.430
Sieht zwar nicht besonders "ergonomisch" aus (wegen Kopflastigkeit?), aber das Design ist echt mal richtig cool - was eigenes! Klasse!
Erinnert mich ein bisschen an die alten Cadillac... Haifischflosse. :great:

Edit:
Letztendlich waren dann auch die Bolzen für das Tremolo zu nahe an den Pickup-Fräsungen, sodass das Holz nachgegeben hat und die Tremolo-Bolzen locker wurden und nicht mehr fest saßen.

das hatte ich bei meinem ersten Eigenbau auch ... Ich hab sie dann thermisch verwendet.

  • Gefällt mir
Reaktionen: 3 Benutzer
Delayar

Delayar

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
22.04.08
Beiträge
877
Kekse
10.807
Ort
Wien
Danke.
Kopflastig ist sie überhaupt nicht. Im Sitzen liegt sie sehr ausgewogen. Wahrscheinlich dadurch, dass der Korpus recht weit nach "hinten" geht.

lg
Markus

shadok

shadok

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
27.02.11
Beiträge
4.473
Kekse
19.074
Ort
Braunschweig
Futuristisch anmutend. Schön gemacht.:great:

Delayar

Delayar

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
22.04.08
Beiträge
877
Kekse
10.807
Ort
Wien

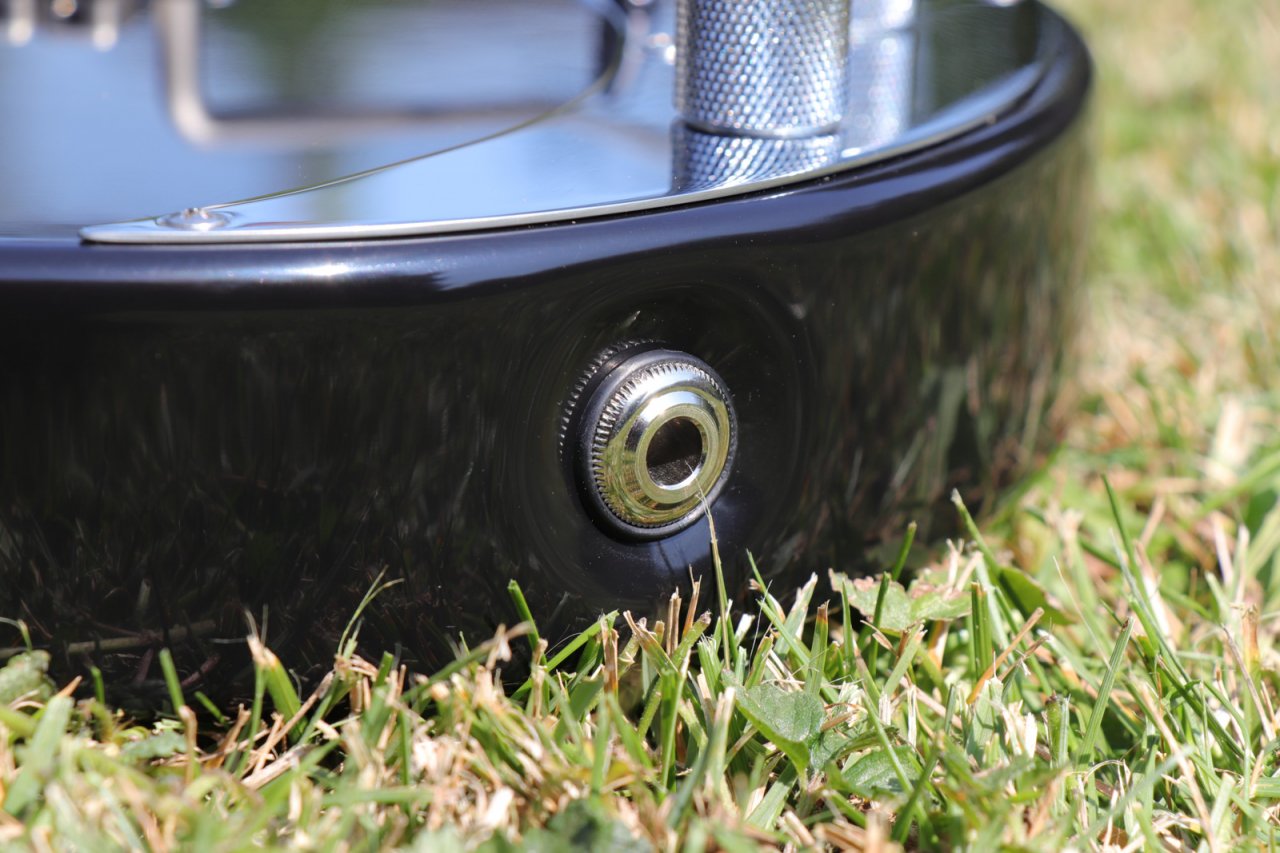

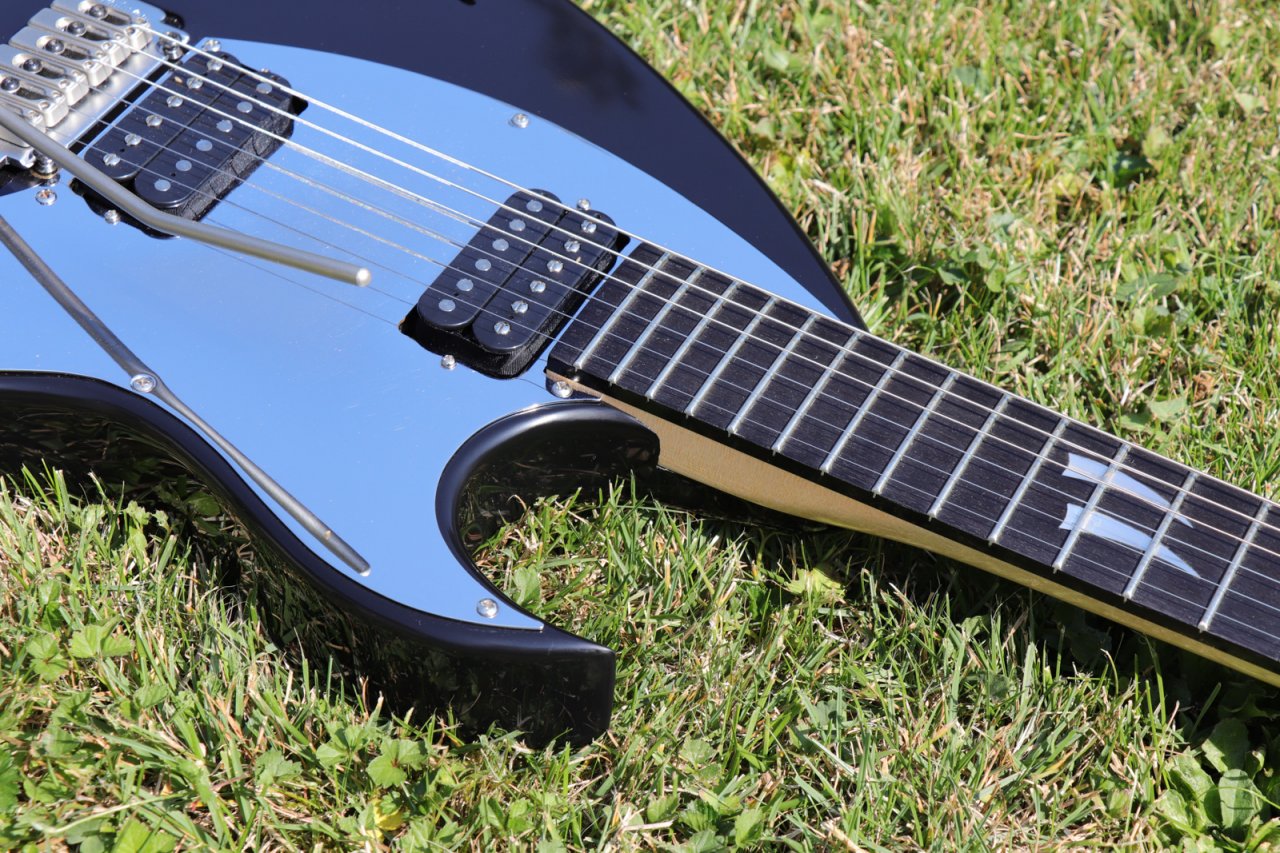

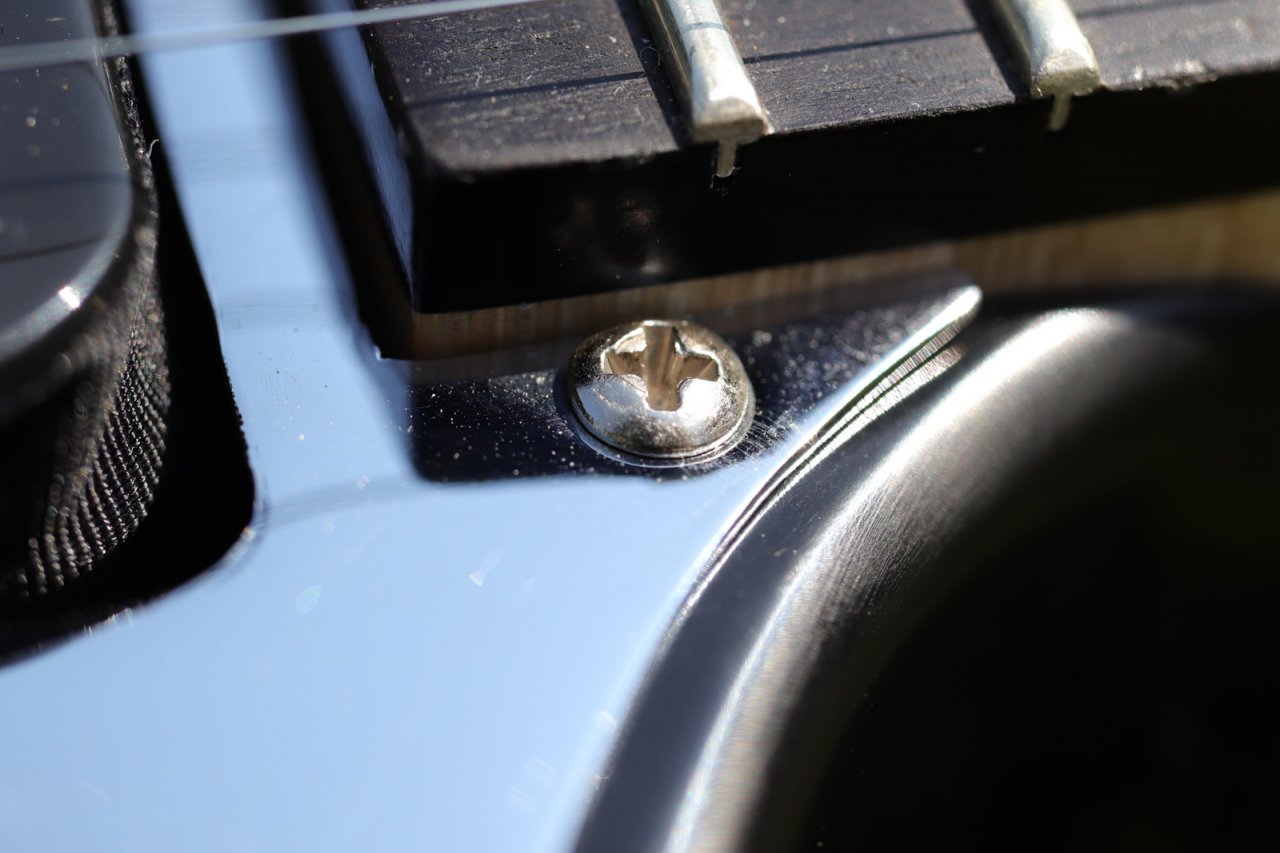

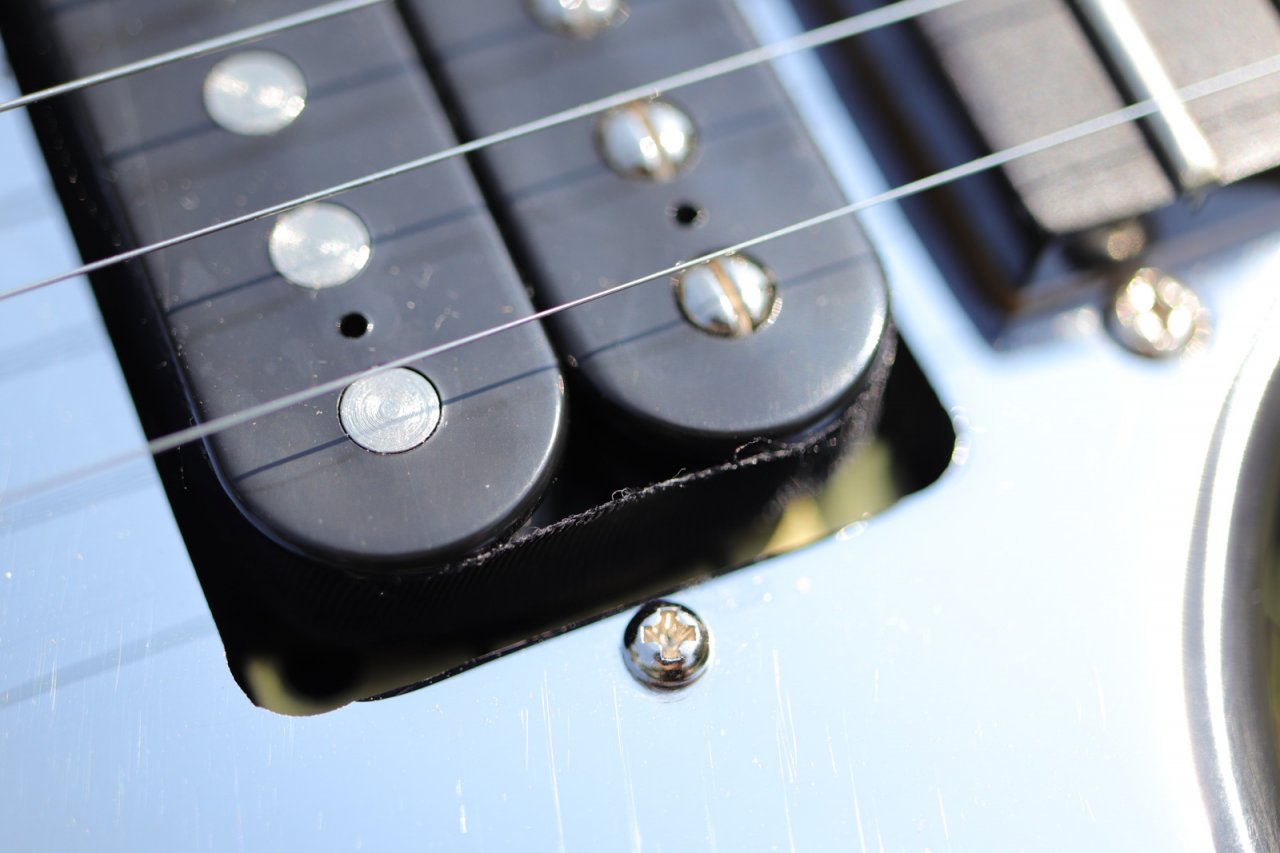

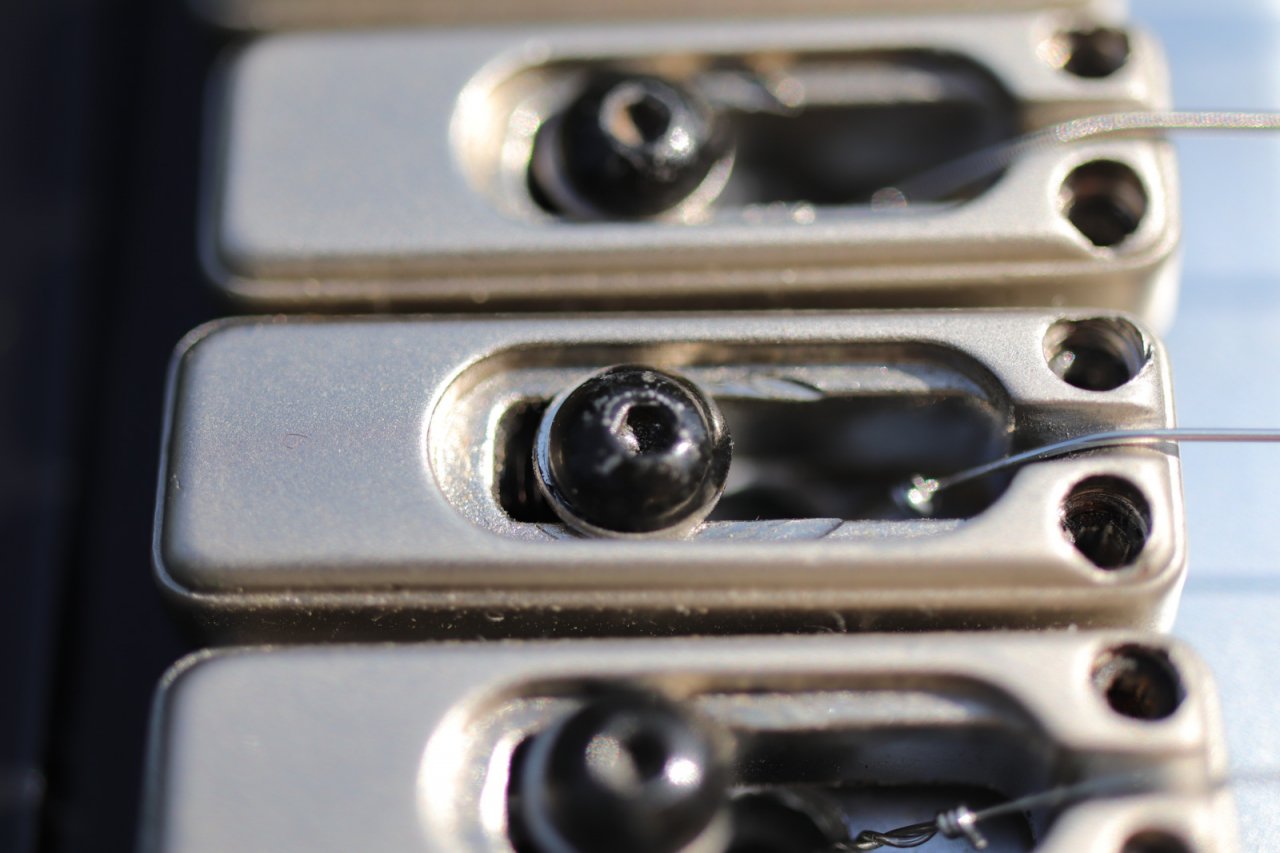

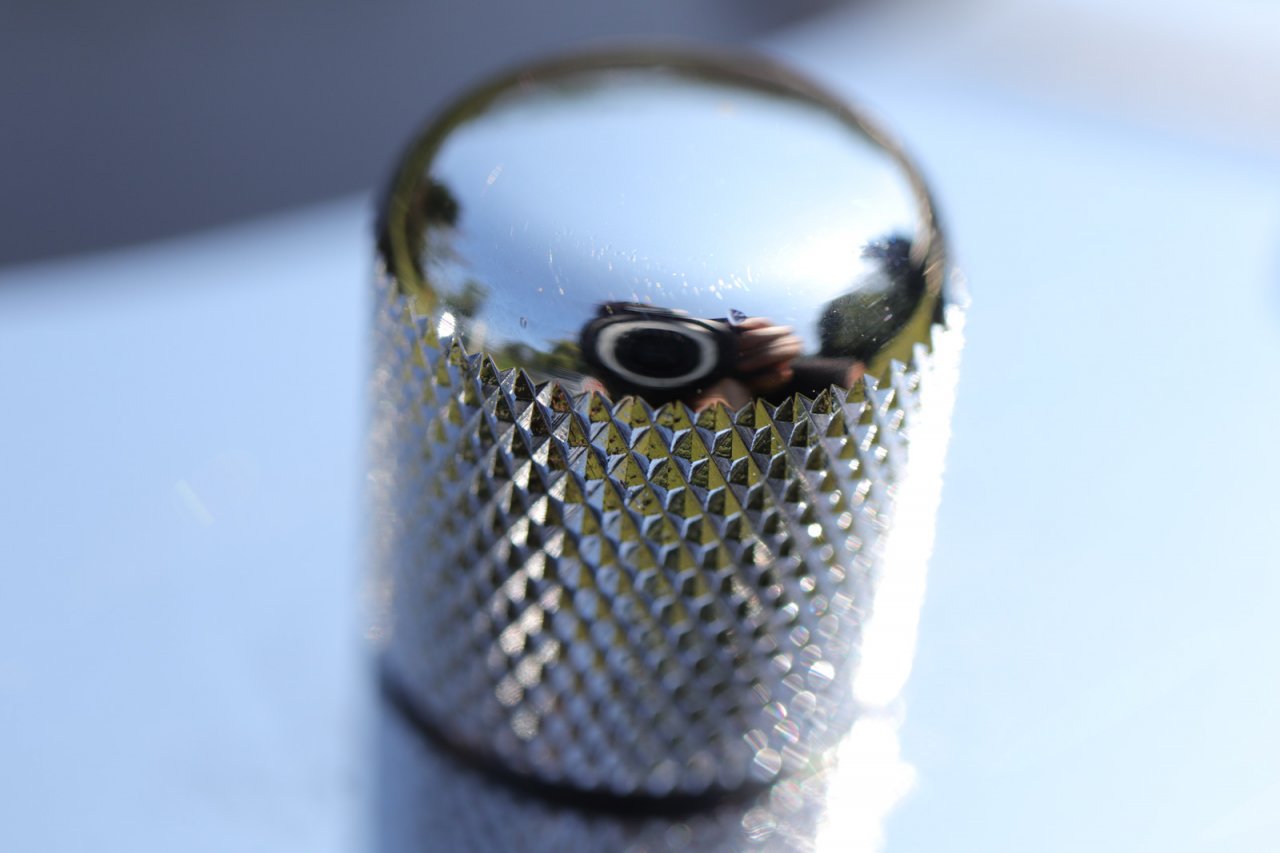

Noch ein paar Details:











  • Gefällt mir
Reaktionen: 6 Benutzer
Slideblues

Slideblues

Registrierter Benutzer
Zuletzt hier
03.05.21
Registriert
18.10.07
Beiträge
2.300
Kekse
13.917
Ort
Schleswig Holstein
Gute Arbeit... :great:

  • Gefällt mir
Reaktionen: 1 Benutzer
InTune

InTune

Helpful & Friendly User
HFU
Zuletzt hier
07.05.21
Registriert
04.07.11
Beiträge
5.262
Kekse
31.025
Ort
Süd Hessen
Erinnert mich spontan an die Gitarren von Uli Jon Roth. Sieht abgefahren, aber dennoch in sich stimmig aus.

  • Gefällt mir
Reaktionen: 1 Benutzer
Delayar

Delayar

Registrierter Benutzer
Zuletzt hier
07.05.21
Registriert
22.04.08
Beiträge
877
Kekse
10.807
Ort
Wien
Danke!

lg
Markus
