RG550: Coil-Split mit 5Way HSH? Push-Push-Poti

[ShelbyMustangGT]

Hallo Leute,

Seit neuem nenne ich eine neue RG550 mein Eigen. Ich finde die Gitarre wahnsinnig geil und habe noch eine Idee zur Modifikation:

Die "klassische" Ibanez* HSH ist ja bekannt (Neck HB, 1 Spule Neck+Mittel Single Coil, Single Coil alleine, usw...).

Nun würde ich gerne in Erfahrung bringen, ob ich auch ein Push Push Pot einbauen könnte, der mir ermöglich die beiden Humbucker zu splitten. Also käme ne "klassische" 3 Single Coil Strat raus.

Ich hab da n Knoten im Hirn: Die beiden Litzen, die splitten sind doch theoretisch schon am 5way Switch verlötet, oder? Geht meine Idee überhaupt auf? Hat jemand einen Schaltplan?

An der Grundidee der HSH Schaltung will ich nix verändern. Wenn's nicht auf geht geht's nicht auf.



[Erkelenzer]

Wie man das verlötet habe ich keinen Plan (habe ich meinen Gitarrenbauer machen lassen), aber ja, die Idee an sich funktioniert. Hab den Push-Pull Poti im Tone Knob und aktviert habe ich die jeweils innere Spule der beiden Humbucker, also dann die klassische Stratschaltung. Klingt natürlich nicht ganz nach Strat, kommt aber nah ran.



[Prospero]

Joa, das geht relativ einfach. Die zwei verbundenen Leitungen der Humbucker, die zum Coil Split der Zwischenpositionen am 5-Wegschalter auf der zweiten Ebene verlötet sind, von dort mit jeweils einer Leitung zum gewünschten Schalter (des Push/Push Potis) legen und dort auf Masse schaltbar machen.



[Blazer81]

Du kannst die Anschlüsse der Humbucker, die jetzt am 5-Wegschalter sind, an deinen Push-Pull verlängern und mit diesem im Zustand "pull" auf Masse legen. Dann ändern sich die Positionen 1 und 5 jeweils von "HB seriell" auf "Split".
Oder willst du auf den Autosplit in Pos. 2 und 4 verzichten? Dann mache es am Push-Pull genauso, aber löse die Verbindungen am 5-Weg.



[ShelbyMustangGT]

Schön zu lesen, dass es möglich ist. Ich kann am besten arbeiten, wenn ich einen Schaltplan habe. Seymour Duncan hat da immer gute und verständliche. Leider finde ich zu diesem Thema nicht wirklich was handfests im Netz. Falls jemand einen Link hat oder eben ein Bild (oder es zeichnen kann ;-)) gerne her damit.



[boisdelac]

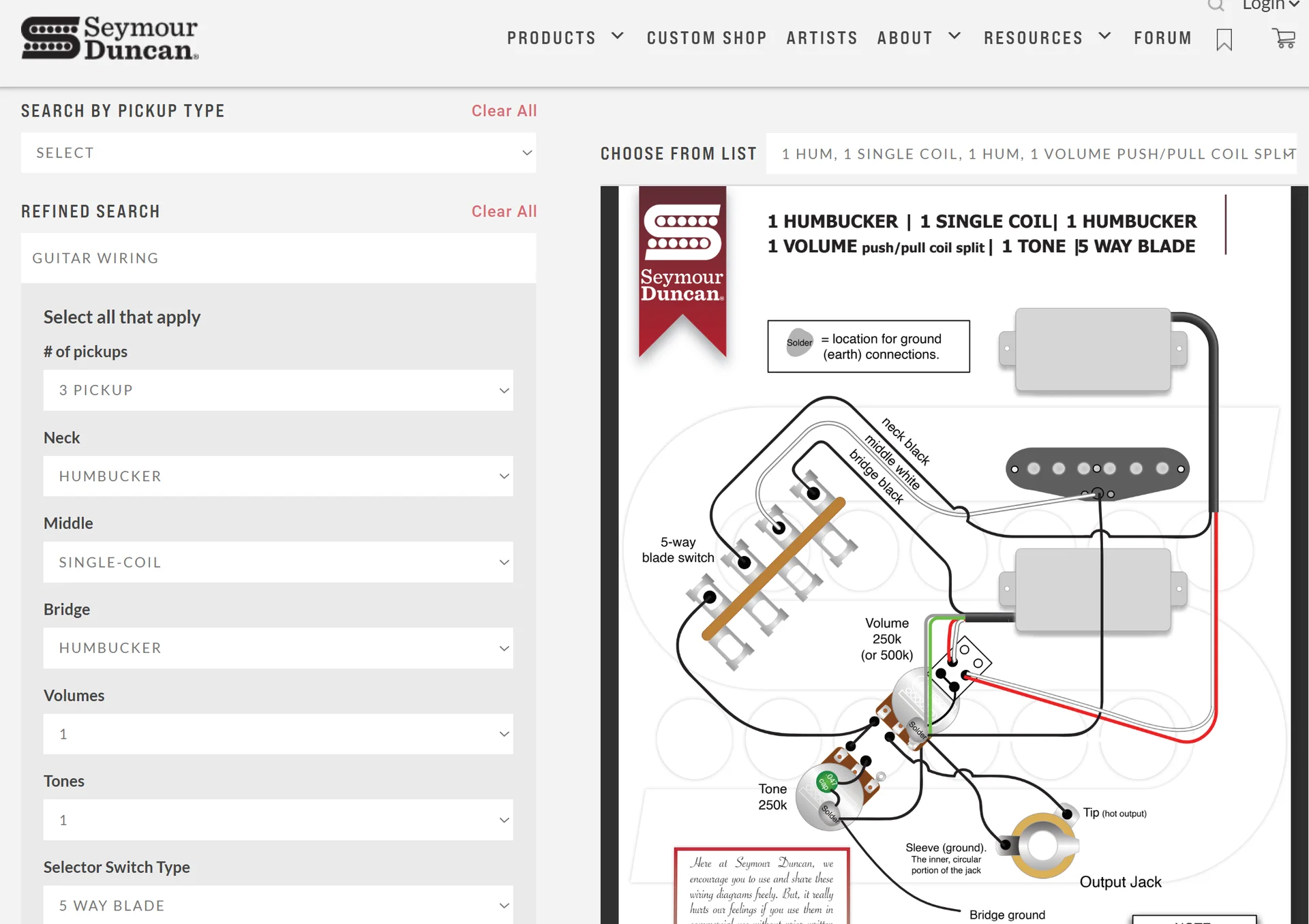

Schön zu lesen, dass Du keinen Schaltplan findest. Schau bei Seymour Duncan ... da gibt es keine Schaltpläne, aber Verdrahtungspläne. Da musst Du Dir nur Deine Wünsche zusammenklicken.
