Roland VR-09 - Outputs symmetrisch/unsymmetrisch? Gehäuselöcher = Notenhalter?

[wasi5416]

Hallo Zusammen,
Ich habe seit kurzem einen Roland VR-09 und habe 2 Fragen hierzu, die ich auch nach langem Suchen nicht klären konnte.
- Sind die Outputs symmetrisch oder unsymmetrisch?
- Auf der Gehäuseoberseite befinden sich 2 kleine Löcher. Wofür sind die gedacht? Sieht aus, als könnte man da einen Notenhalter befestigen.

Vielen Dank und Grüße
Rainer



[dees]

Es steht nichts von "balanced" auf der Rückseite,und auch eine Grafik mit TRS-Belegung fehlt. Daher werden es vermutlich unsymmetrische Ausgänge sein.

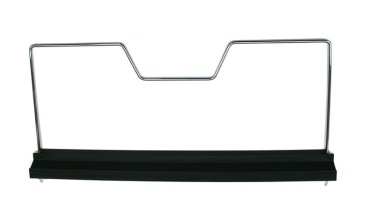

Roland VR-09 NOTENHALTER

Musikinstrumente und Zubehör für Schlagzeuger, Bläser, Marschmusiker - und für Dich! Spezialist für Marching, Dynasty, Vancore, Pearl, Invader Pads uvm.!

www.mmc-music.de

Und das kommt u.a. bei einer Google-Suche nach "vr09 Notenhalter"...



[wasi5416]

Alles klar. Herzlichen Dank für die schnelle Antwort.



[Claus]

- Sind die Outputs symmetrisch oder unsymmetrisch?

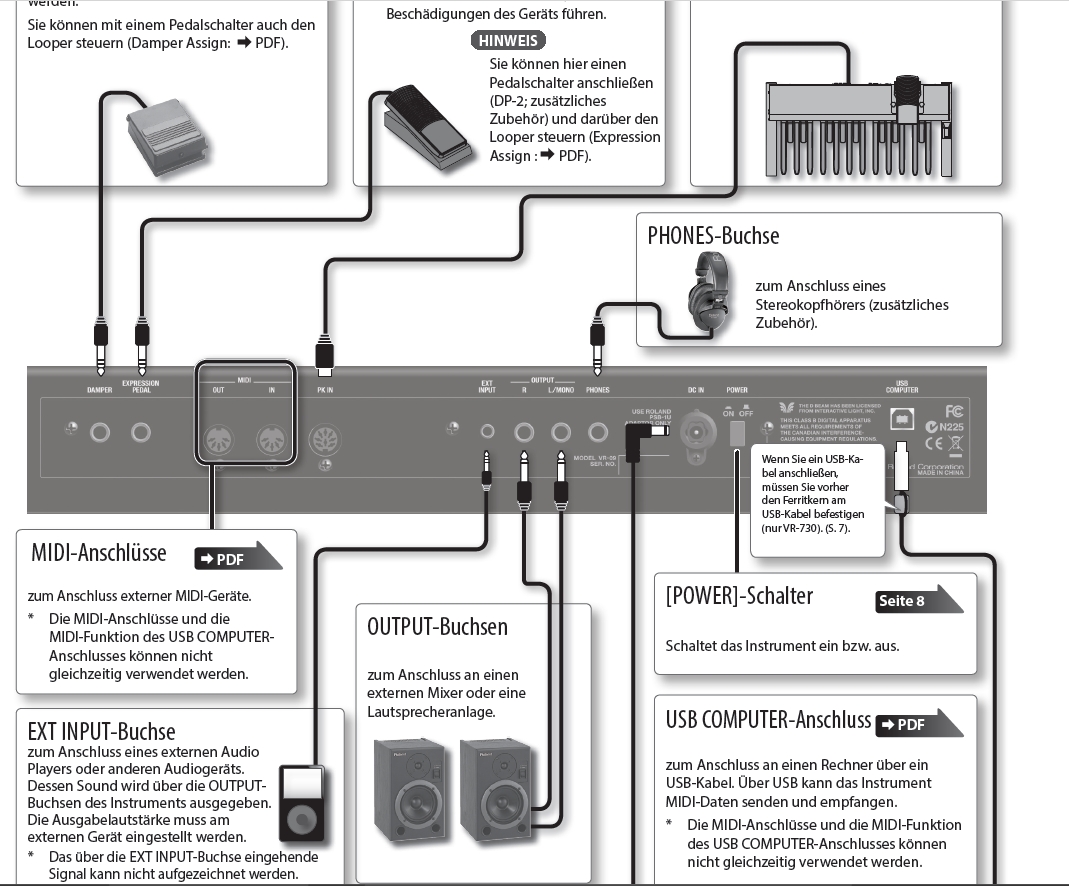

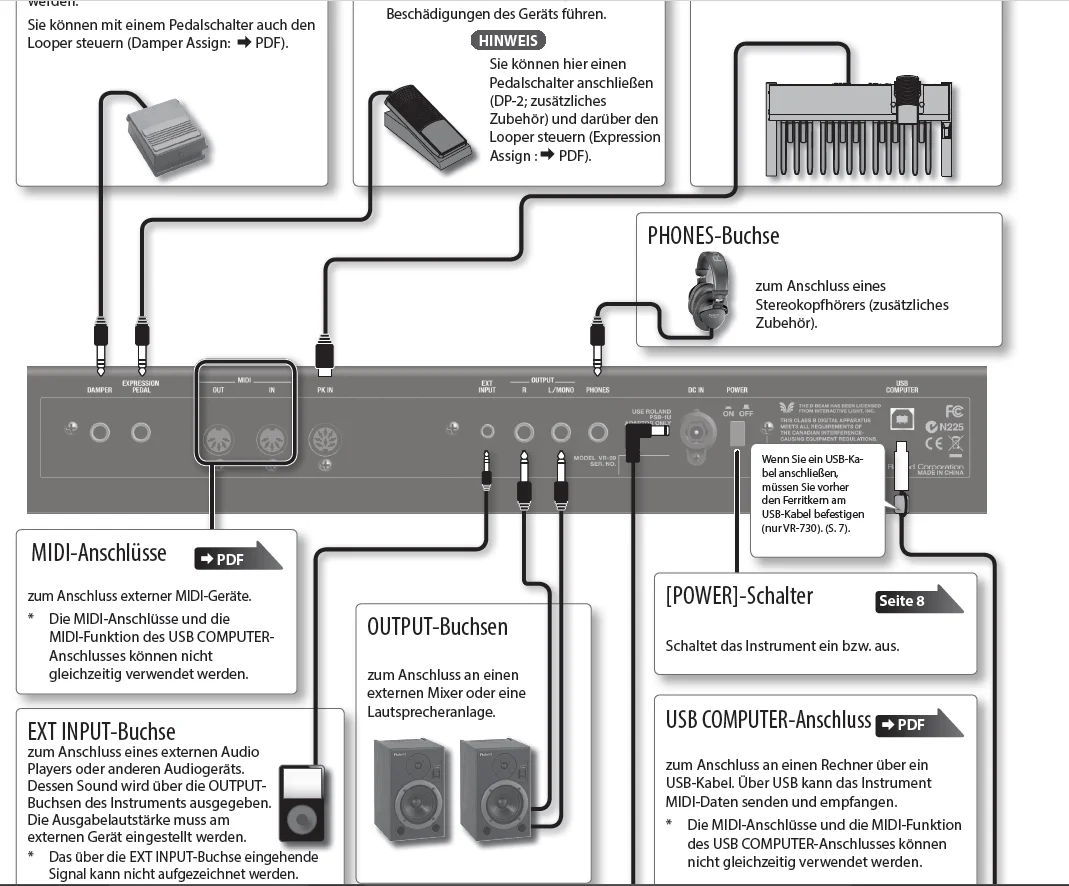

Das Handbuch zeigt eindeutig unsymmetrische Klinkenstecker (2 Leitungen) und auch die Specs sind eindeutig.

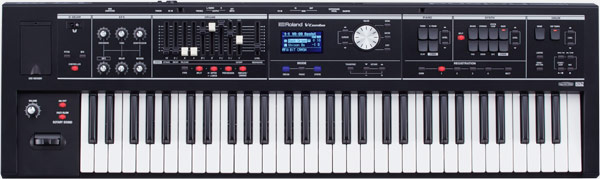

Roland - V-Combo VR-09-B | Live Performance Keyboard

V-Combo VR-09-B: Live Performance Keyboard - Travel-Ready 61-Note Keyboard with All the Sounds You Need

www.roland.com

Roland - V-Combo VR-09-B | Live Performance Keyboard

V-Combo VR-09-B: Live Performance Keyboard - Travel-Ready 61-Note Keyboard with All the Sounds You Need

www.roland.com

Klinkenstecker – Wikipedia

de.wikipedia.org

Symmetrische Klinke (3 Leitungen Tip, Ring, Sleeve) kenne ich nur von meinem alten Mackie CR1604VLZ-Mixer.
Bei teureren Stage Pianos findet man ab und an durchaus symmetrische Anschlüsse. Wie in den Beispielfotos zu sehen werden diese symmetrischen Ausgänge bei Digitalpianos meines Wissen nach dann immer als XLR und immer zusätzlich zu den üblichen unsymmetrischen Klinkenbuchsen ausgeführt. XLR ist am Signalausgang übrigens immer ein Stecker und am Signaleingang immer eine Buchse.

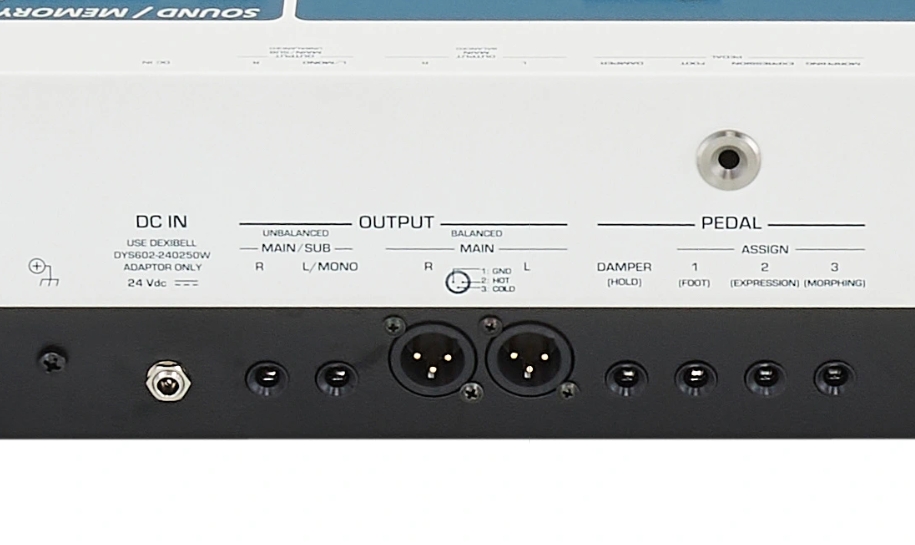

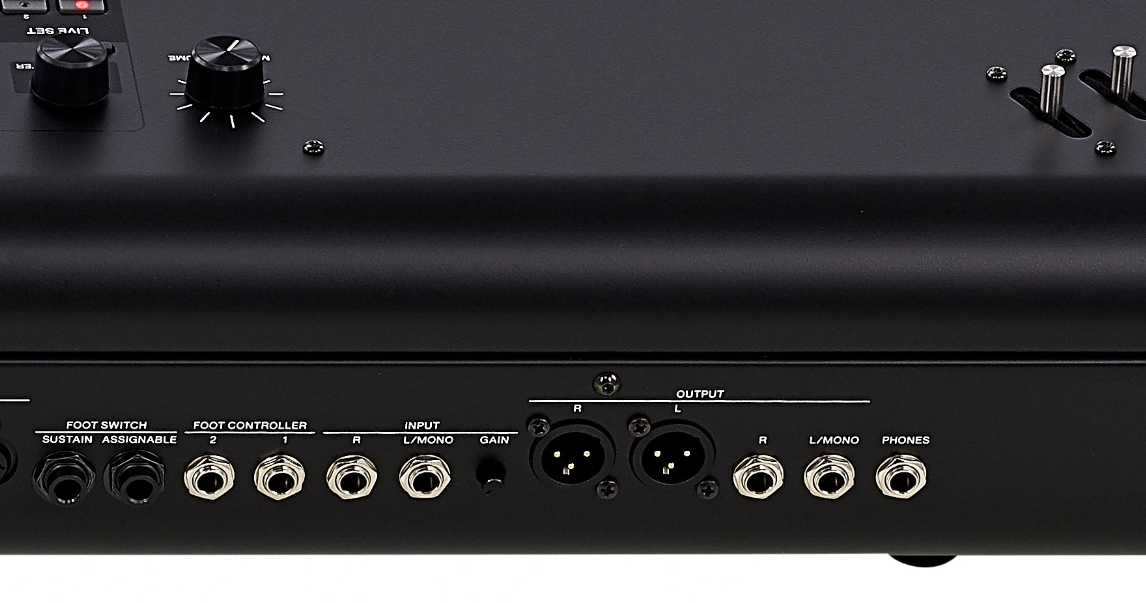

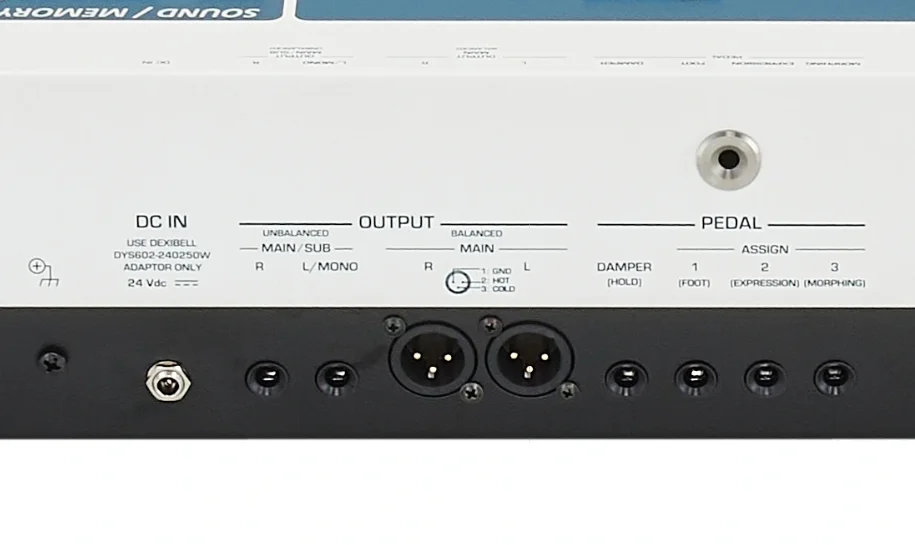

Beispiele: Dexibell Vivo S10*, Yamaha CP88*

Gruß Claus



[dees]

Symmetrische Klinke (3 Leitungen Tip, Ring, Sleeve) kenne ich nur von meinem alten Mackie CR1604VLZ-Mixer.

Roland bauteim FA und Fantom-0 auch symmetrische Klinkenausgänge.
Und das von Dir eingebettete Bild habe ich auch gefunden. Und war direkt wegen der TRS- statt TS-Steckern irritiert
Daher habe ich nach hochauflösenden Bildern der Rückseite gesucht. Und weil auf diesen nichts von balanced o. a. Indizien, die auf Symmetrie hindeuten, zu sehen war, schrieb ich: vermutlich unsymmetrisch

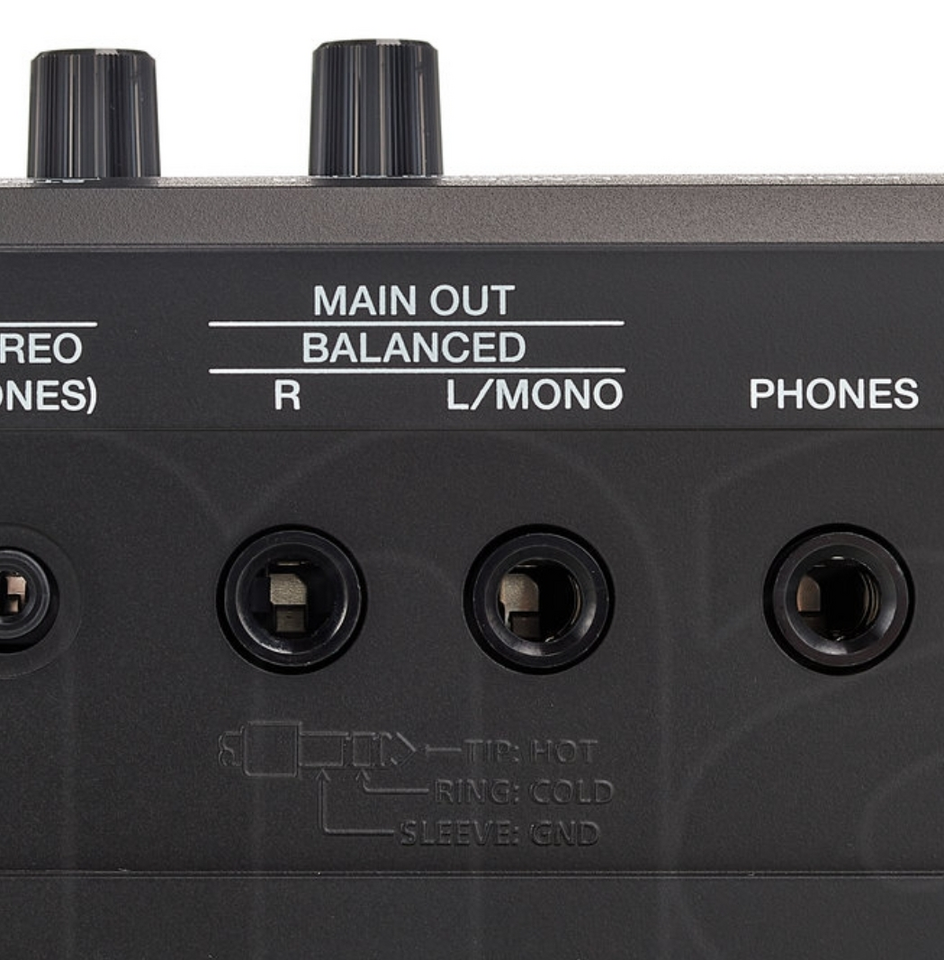

Beispiel für symmetrische Klinkenausgänge beim Fantom-07 (Quelle: https://www.thomann.de/de/roland_fantom_07.htm*)



[Claus]

Roland bauteim FA und Fantom-0 auch symmetrische Klinkenausgänge.

Yep, beide Instrumente liegen allerdings nicht in meinem Blickfeld der Digital Compact und ggf. Stage Pianos. Ich steh' halt nicht auf alles, nur weil es Tasten hat...

Abgesehen davon, ich finde ich diese Sparsamkeit von Roland zwar nicht gut, aber passieren kann mit "falschen", weil unsymmetrischen Klinkensteckern am Ausgang auch nichts. Bleibt noch die Frage, wo das andere Ende eingesteckt werden soll. Mein Mixer oder direkt angeschlossene Aktivboxen könnten der Papierform nach damit umgehen, ausprobieren kann ich es aber nicht.

Gruß Claus



[dees]

diese Sparsamkeit von Roland

In diesem Fall und für Mittelklasse-WS finde ich das schon beachtlich: symmetrische Outs und sogar Stereo Sub-Out (da allerdings unsymmetrisch). Beides hat z.B. der MODX nicht.
Ist aber echt OT im VR-09 Thread
