Schaltbild Lag Spitfire CL1 Gitarren-Combo

[kofferkuli]

Suche ganz dringend nach einem Schaltbild für "Lag Spitfire LC1" Verstärker, um diesen reparieren zu können.
Wer kann mir helfen?



[Rockopa]

Gib mal

Lag Spitfire LC1

bei goggle ein da taucht ein Beitrag in der "Gitarre und Bass" auf in dem auch Schaltpläne vorhanden sind.



[Etna]

Moin!

Das Ding hier?

http://www.freestompboxes.org/viewtopic.php?f=2&t=7793

Schicken Gruß,
Etna

P.S.: Bei Schaltplanwünschen ist es am einfachsten hinter dem gewünschten Gerät "schematics" zu tippen und auf die Bildersuche zu gehen.



[kofferkuli]

Moin!

Das Ding hier?

http://www.freestompboxes.org/viewtopic.php?f=2&t=7793

Schicken Gruß,
Etna

P.S.: Bei Schaltplanwünschen ist es am einfachsten hinter dem gewünschten Gerät "schematics" zu tippen und auf die Bildersuche zu gehen.

--- Beiträge wurden zusammengefasst ---
Etna herzlichen Dank,
leider ist das nicht das Benötigte. Ich suche einen Schaltplan für "CL1", aber danke.

Gruß
Wolfgang.



[Etna]

Moin!

Ah, sorry... diese leichten Buchstabenunterschiede überliest man leicht. Aber vielleicht passt zumindest der Teil vom Preamp.

Zur Not musst du wohl leider den Rest reverse engeneeren. Aber das sollte eigentlich kein Thema sein bei den riesigen einseitigen Platinen die ich da so bei Google sehe. Ich lege mir dazu gerne Platinen auf den Scanner von beiden Seiten und shoppe mir dann die Bauteile auf die Leiterbahnen. Danach kann man ja händisch die Größen dazu schreiben und ist fertig. Viel Erfolg dabei!

Schicken Gruß,
Etna



[C_Lenny]

diese leichten Buchstabenunterschiede überliest man leicht.

Da bin ich bei der Titelpräzisierung wohl auch drüber gestolpert

..."Lag Spitfire LC1"...

...Schaltplan für "CL1"...

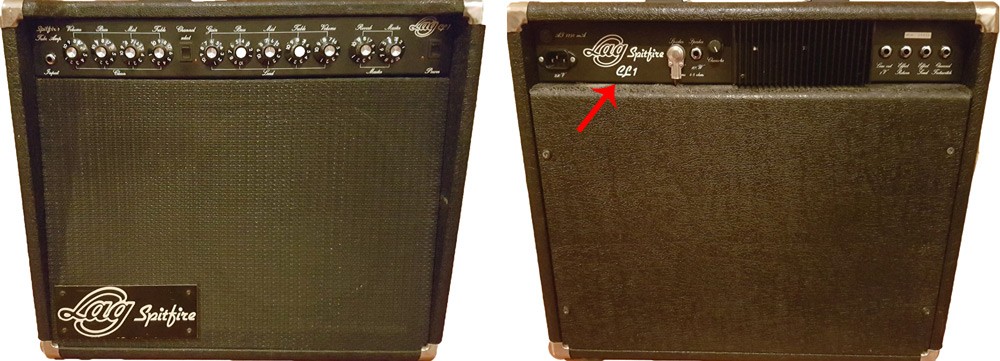

Ich denke nun, dass es sich um dieses Objekt handeln müsste und werde den Titel entsprechend umdubsen:

LG Lenny
