Shodow in Gio einbauen, Hilfe bitte

[BlackFellow]

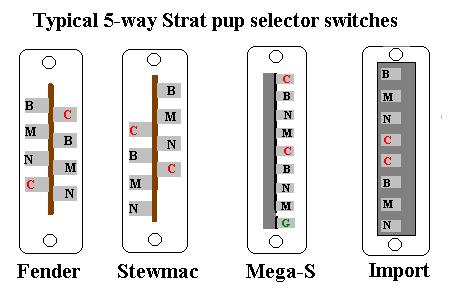

Hi, will bei nem kumpel nen shadow 680 in ne IBANEZ GRG170DX-BKN einbauen und wollt wegen der verkabelung mal fragen, der neck pu wird natürlich durch den shadow ersetzt, von dem jetzigen Neck PU gehen 3 kabel weg, eines geht auf das Gehäuse des Volume Potis und die anderen 2 gehen auf den 5way switch, auf Position 3 und 8. Is nen Import Switch ich poste unten noch ein bild der belegungen.

der Shadow hat ja 5 drähte:

Grün: - Nord Spulen Anfang (Humbucker ausgang)
Weiß: - Nord Spulen Ende (Serielle Verbindung)
Braun: - Süd Spulen Anfang (Serielle Verbindung)
Gelb: - Süd Spulen Ende (Masse)
Abschirmung: - Masse

weiß und braun hab ich zusammengeklebt, war vorher in ner les paul, stimmt des noch so?
gelb kommt aufs volume poti gehäuse glaub ich, aba weiter weiß ich jetzt iwi au nich



[cikl]

http://ibanez.com/support/wiring/W97043.gif
Weiß ersetzen durch Grün, rot durch weiß+braun und blank durch gelb+Abschirmung. Fall es out-of-phase ist grün und gelb vertauschen.
Hättest du mittels :sufu:und dann http://www.stud.uni-karlsruhe.de/~utbxc/LLL/Colorcodes.htm und http://ibanez.com/support/wiringdiagrams.aspx aber auch leicht selbt herausfinden können...



[BlackFellow]

ja sry hab aba sufu schon so oft benutzt und bis jetzt nie des gefunden was ich wollte bei anderen problemen, glaub ich bin zu dumm dafü........Naja trotzdem herzlichen Dank für die Antwort jetzt kann ich endlich loslegen
