Hallo Zusammen,
bin wieder mal am basteln. Baue meine ST-Kopie um. Soll etwa in Richtung "F-Mustang" kommen. Also mit 2 PUs, schräg angeordnet. Durch mein anderes Projekt (Strat und Tonregelung) habe ich mir - durch Hilfe einiger user hier- Einiges an know how aneignen können. Danke dafür nochmals.

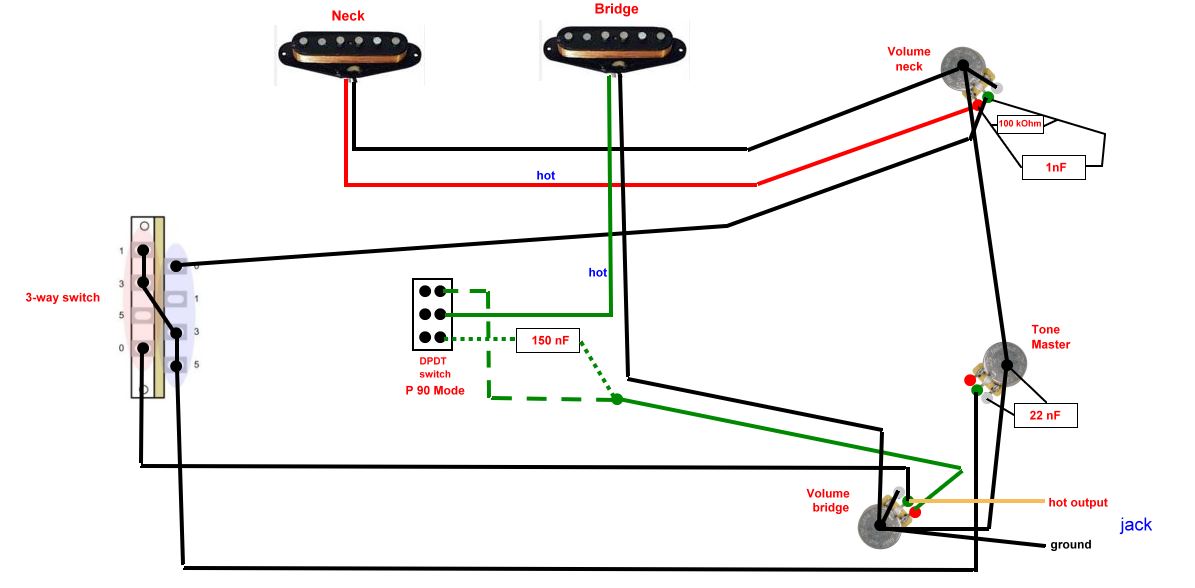

In dem folgenden Plan habe ich jetzt einmal den 2. Vol.-Regler (bridge) vereinfacht aufgezeichnet. Soll natürlich mit einem C= 1nF und W= 100kOhm genauso wie der Vol.-Regler 1 verlötet werden. Neben dem 3-way-switch kommt ein Schiebeschalter. Damit will ich einen P90 Mode (nur mit bridge-PU) mit einem C = 150nF emulieren. Klappt übrigens mit meiner anderen Stratschaltung wunderbar.
Also hier der Plan. Habe es vereinfacht (für mich verständlich) aufgezeichnet. Die Fachleute unter Euch werden dazu jetzt sicher grinsen... Bin für jeden Tipp dankbar.
Die Potis haben 250kOhm.
bin wieder mal am basteln. Baue meine ST-Kopie um. Soll etwa in Richtung "F-Mustang" kommen. Also mit 2 PUs, schräg angeordnet. Durch mein anderes Projekt (Strat und Tonregelung) habe ich mir - durch Hilfe einiger user hier- Einiges an know how aneignen können. Danke dafür nochmals.
In dem folgenden Plan habe ich jetzt einmal den 2. Vol.-Regler (bridge) vereinfacht aufgezeichnet. Soll natürlich mit einem C= 1nF und W= 100kOhm genauso wie der Vol.-Regler 1 verlötet werden. Neben dem 3-way-switch kommt ein Schiebeschalter. Damit will ich einen P90 Mode (nur mit bridge-PU) mit einem C = 150nF emulieren. Klappt übrigens mit meiner anderen Stratschaltung wunderbar.
Also hier der Plan. Habe es vereinfacht (für mich verständlich) aufgezeichnet. Die Fachleute unter Euch werden dazu jetzt sicher grinsen... Bin für jeden Tipp dankbar.
Die Potis haben 250kOhm.
