Strat-Wiring, 2 Potis, Tone für Bridge und Neck?

dubbel
dubbel
Registrierter Benutzer
Zuletzt hier
14.12.24
Registriert
13.07.13
Beiträge
9.684
Kekse
30.020
Hi,
wie kann ich folgendes verkabeln:
ich möchte eine Strat mit nur 2 pots, also einmal Volume, einmal Ton.
Allerdings soll der Tonregler Neck- und Bridge-Pickup regeln, und der mittlere PU soll total offen sein.
Wie sieht sowas aus? - Danke! 🙃

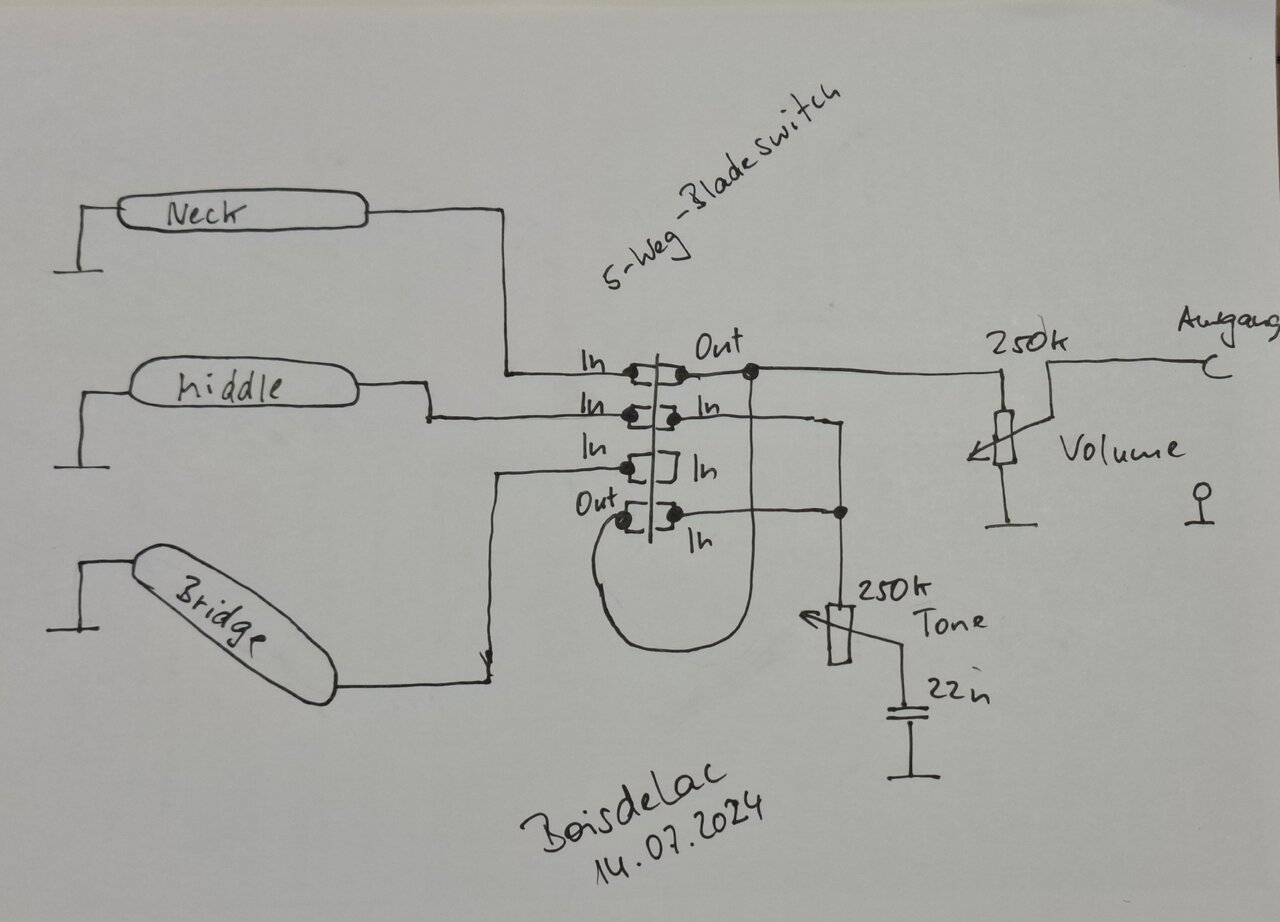

So vielleicht .... quick & dirty.
Allerdings wirkt das Tone-Potentiometer auch in den Schalterzwischenpositionen 2 und 4. Wenn das nicht erwünscht ist, musst Du den einfachen 5-Wegschalter durch einen 4-Ebenen-Megaswitch ersetzen und jedem Pickup einrichten Ebene und dem Tonepotentiometer eine Schalterebene zuweisen. Dann wird komplizierter und quick&dirty funktioniert nicht mehr...


Grund: Bild eingebunden
Zuletzt bearbeitet von einem Moderator:
