Suhr Ian Thornley ST - HSH wiring

[PRSfreak]

Hallo zusammen,

ich bin auf der Suche nach einer bestimmten HSH Schaltung. Wenn möglich ähnlich dem Suhr ST Modell von Ian Thornley.
Hierbei handelt es sich um eine ST-Style Gitarre mit HSH Bestückung + 1x Master-Vol., 1x Tone Neck PU (Push/Push) und 1x Tone Mid+Bridge PU (Push/Push).

Die Beschaltung wäre folgende:
1: Neck
2: Neck (Außenspule) + Middle
3: Neck + Bridge
4: Bridge (Außenspule) + Middle
5: Bridge

Über die Push/Push Tone Potis lassen sich die Humbucker getrennt seriell/parallel schalten. Soweit ich weiß in Pos. 1, 3, 5.

Hat jemand hierzu was parat?

Danke vorab.

VG prsfreak



[boisdelac]

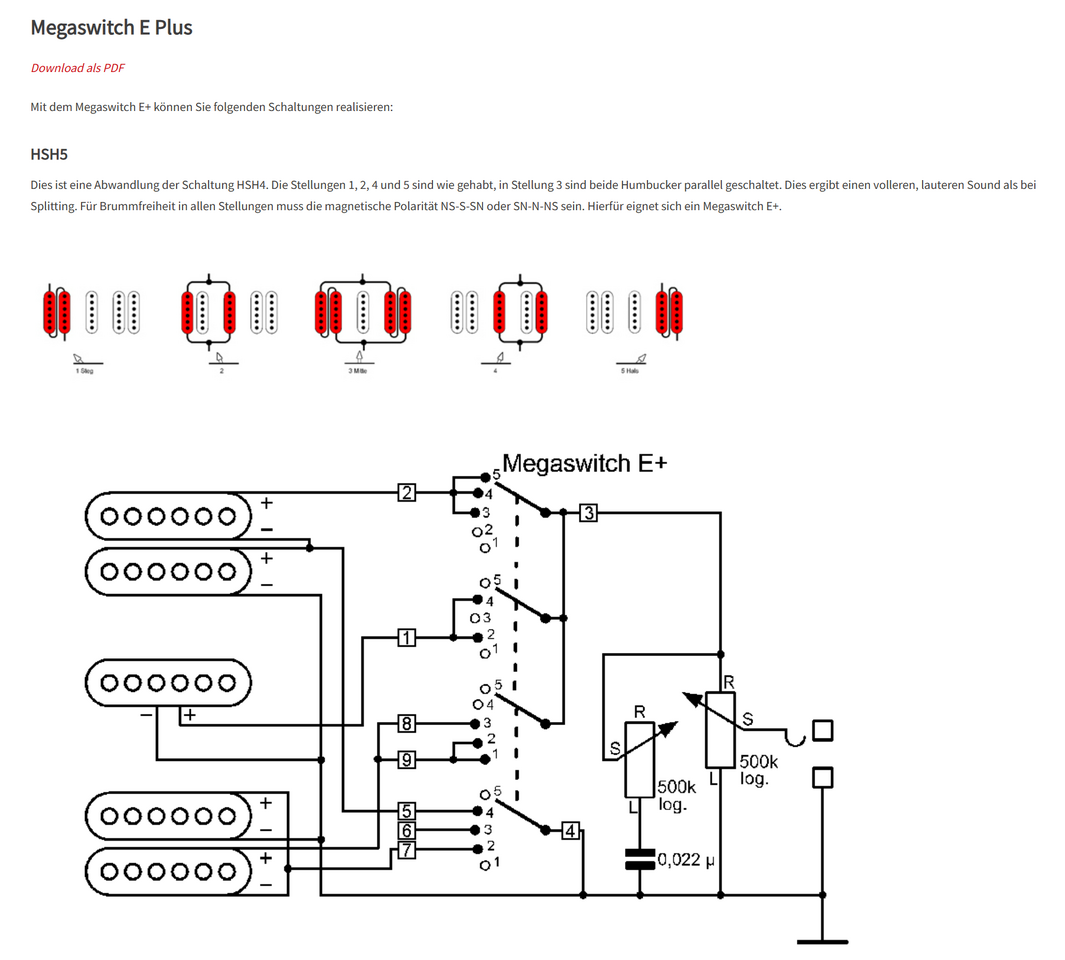

Vielleicht das hier .... Schaller Megaswitch E+

https://schaller.info/media/pdf/f5/47/47/Megaswitch_E_Plus_GB_DE.pdf



[Software-Pirat]

Es geht auch mit einem normalen 5-Wege-Schalter. Im Prinzip verdrahtet man die Pickups mit dem Schalter ganz normal, wie bei einer HSH-Schaltung ohne Coil-Split (oder auch wie bei einer SSS-Schaltung), wenn die Humbucker z.B. nur 2-adrig sind. Der Coil-Split kommt daher, daß die beiden zusätzlichen Drähte der Humbucker an den Schalter des Push-Pull-Potis gelötet werden. Der Trick ist halt, daß ganze so zu verdrahten, daß jeweils die äußere Spule aktiv ist.

Ich hab hier von Fender einen Schaltplan für eine HSS-Strat gefunden, bei der der Coil-Split in die richtige Richtung geht. So, wie der Bridge-Humbucker verdrahtet ist, sollte das auch mit dem Neck-Humbucker gehen. Nicht ganz sicher bin ich mir aber, welcher Draht jetzt ganz genau wohin gehört.



[PRSfreak]

@boisdelac
Vielen Dank für deine Antwort.
Auf den Megaswitch bin auch auch schon gestoßen. Allerdings weiß ich dort nicht, wie ich die HB Coils seriell/parallel per Push-Push Potis realisieren soll. Bei der Parallel-Schaltung in Pos. 2 & 4 schalte ich die HB Spule dann doch komplett auf Masse, oder?
Vllt. steh ich auch nur auf dem Schlauch... Oder hast du noch eine Idee?

@Software-Pirat
Auch dir vielen Dank für deine Antwort.
Der Trick ist hier wahrscheinlich die Seriell/Parallel Schaltung der HB mit dem Auto-Splitt zu verbinden. Da steh ich ein wenig auf dem Schlauch...^^

VG prsfreak



[Real-JJCale]

***
Die Beschaltung wäre folgende:
2: Neck (Außenspule) + Middle

Leider kann ich zur Schaltung keine konkreten Angaben machen, da ich die PUs nicht kenne, aber als Anregung:

falls Stellung 2 in Richtung Strat (Hals-SC + Mittel-SC) gehen soll, ist die Kombi Neck (untere Spule) + Mittel-SC klanglich näher am Vorbild.

Die obere Halsspule (+ Middle-PU) klingt auch als "SC" noch zu "warm" / "jazzy" bei HSH-Formaten.

Gruß
RJJC



[PRSfreak]

*edit*
Super Hinweis! Vielen Dank. Werde ich berücksichtigen und testen.



[PRSfreak]

Hat keiner eine Idee wie die Schaltung aussehen könnte?
