Tele 4way switch TBX Schaltplan wiring

[lemonking]

Hallo Musiker-Gemeinde,

habe folgendes Problem: für meine Tele mit Fender Texas Special PUs (neck 3 adrig) und einem 4way switch, möchte ich als Tone-Poti ein TBX einbauen.

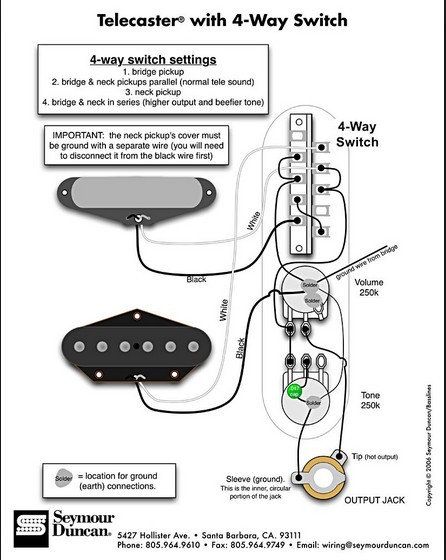

Jetzt gibt es Schaltpläne für den 4way Switch, da gehen zwei Kabel weg: eines auf Masse am Vol-Poti, und eines an die linke Lötöse - oder wie heisst das -am Vol-Poti.

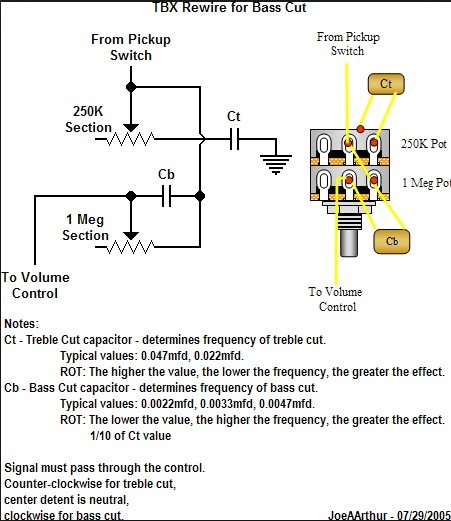

Bei dem TBX-Schaltplänen kommt das Signal, dass zum TBX-Tonepoti geht, aber direkt vom Switch.

Irgendwie krieg ich die beiden Pläne nicht zusammen. Kann mir jemand helfen? Danke euch.



[crazy-iwan]

Von da wo das Kabel vom Schalter zum linken Kontakt auf den Vol. Poti geht, nimmste die TBX Zeichnung. Die andere Leitung wird ja eh nur geerdet, das kannste überall machen.
Da ist ja gezeigt, wo das Vol Poti sitzen muss, und auch wo die Buchse ist.
Erdungen sollten klar sein, falls nicht, erklär ichs Dir gern.



[lemonking]

Verstehe ich dich richtig? Die Masseverbindung vom Schalter zum Vol-Poti kann bleiben aber das andere Kabel geht nicht zum linken Kontakt des Vol-Potis sondern zum TBX-Poti? (mittlerer Kontakt der 250k Ebene)?



[crazy-iwan]

Genau.
Von dem TBX gehst dann halt ins Vol Poti.



[lemonking]

Okay, Danke mal. Versuche gleich noch die Mod von Dirk Wacker mit einzubauen. Hab' aber grad keinen 2200 pF Kondensator zu Hand. Ich berichte ......
