Tele - Hals und Mittel Position klingen exakt gleich

[EnforcerII]

Hallo,

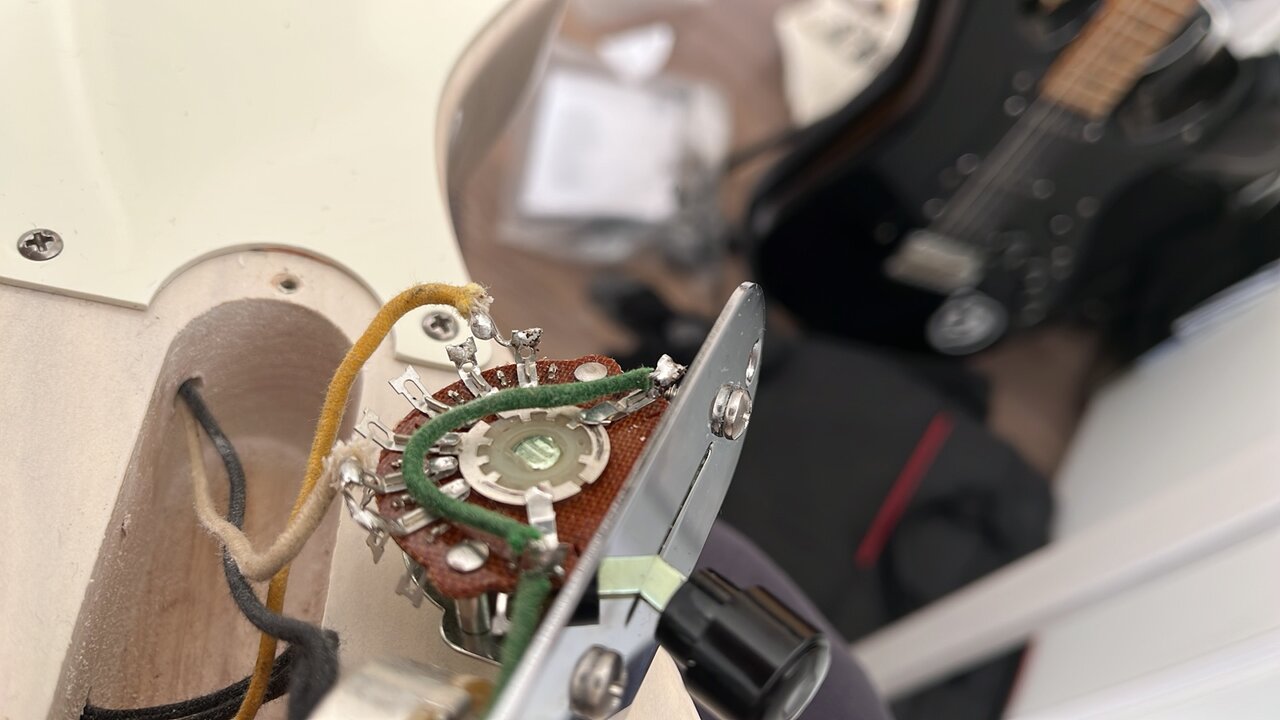

an meiner neuen Tele Haar mit Kloppmann ST 50 klingt die Hals und Mittel Position exakt gleich. Habe mal ein Foto gemacht vom Selectorswitch. Sind die Lötstellen richtig angebracht?



[dubbel]

kennst du den klopf-test?
verstärker an, laut drehen und mit einem metallischen gegenstand (münze, schraubenzieher, inbus o.ä.) sachte auf die pickup-magnete klopfen.
je nach Schalterstellung hört man, welcher pickup gerade aktiv ist bzw. eben nicht, oder nie.


ab 0:50
und vorher eben lauter drehen als der typ im video.



[B-Greifer]

Mal abgesehen von dubbels Tipp :

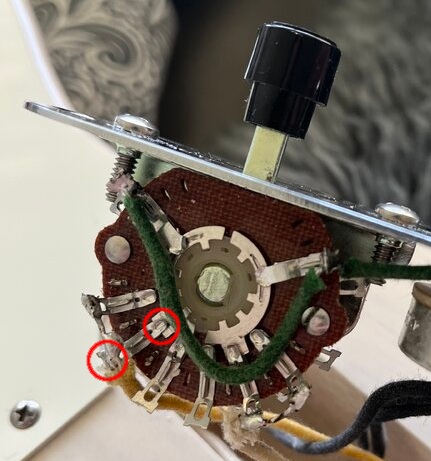

Die Switch-Belegung sieht recht gut aus. Falls der Bridge-PU allein funktioniert, würd ich die im angehängten Bild eingekreiste Lötstelle und den Kontakt überprüfen. Dort sollte dann der Grund zu finden sein, warum die Bridge in Mittelstellung keinen Kontakt hat.



[EnforcerII]

Danke für die raschen Antworten

Habe mal den Klopftest gemacht. Wenn ich Selector auf Mittelstellung setze, kommt nur ein Klopfen vom Hals Pickup und nicht vom Steg Pickup. Ist das immer so?

Werde mir dann die markierten Lötstellen genauer anschauen später.

Update: Sollte der an der Stelle angelötet sein? Denn er ist es nicht ….



[KickstartMyHeart]

Ist das immer so?

Auf Mittelstellung sollten beide Signal geben. Das wäre die Erklärung für Deine Ausgangsfrage. Dann hast Du einen Lötfehler.



[EnforcerII]

Habe ein Bild angehängt vor Deinem Post. Muss die Stelle verlötet werden?



[klaatu]

Ja, sieht aus als ob die Lötstellen aufgegangen ist. Einfach mal anlöten oder mit der Hand andrücken und dann ausprobieren.



[Prospero]

Habe ein Bild angehängt vor Deinem Post. Muss die Stelle verlötet werden?

Das wäre hilfreich
Ist das die Qualität der Lötstellen einer neuen Gitarre der Marke? Sieht ja finster aus...



[KickstartMyHeart]

Die sehen insgesamt ein wenig nach "Jugend forscht" aus. Sie sind auf den ersten Blick an den korrekten Stellen, aber nicht besonders sorgfältig - wie es scheint.

Wenn Du es selber machen kannst, würde ich alle Lötstellen am Wahlschalter öffnen und neu verlöten, um eventuell kalte Lötstellen/Fehlerquellen zu beheben.



[EnforcerII]

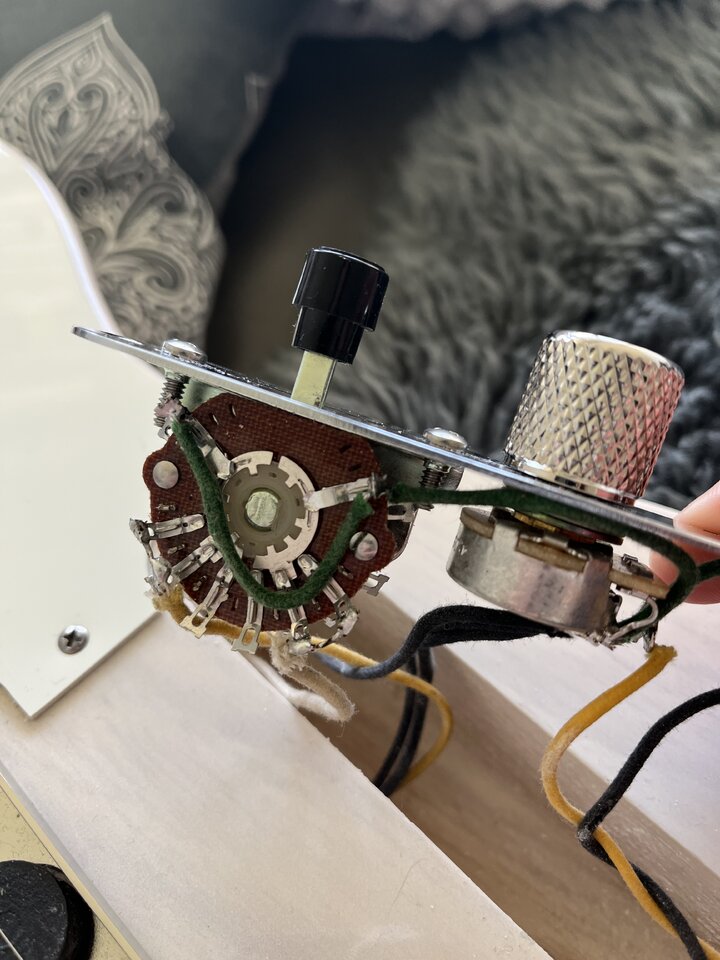

Anbei bild



[klaatu]

Du hast jetzt dreimal den gleichen Tipp bekommen...statt das Bild wieder und wieder zu posten, solltest du den Lötkolben anwerfen.



[dubbel]

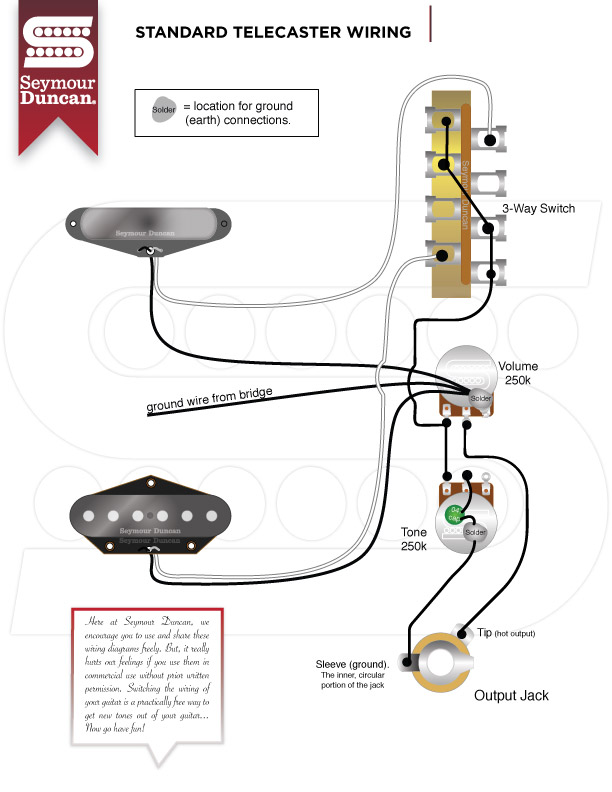

so sollte es aussehen



[B-Greifer]

so sollte es aussehen

So könnte man's machen. Muss man aber nicht.
So wie es bislang gedacht war, geht's auch. Man muss nicht alles ändern.



[EnforcerII]

Hab’s gelötet und jetzt funktioniert’s. Ich bedanke mich für die Hilfe!



[dubbel]

So könnte man's machen. Muss man aber nicht.

stimmt schon. gemeint war: das ist das standard wiring.

So wie es bislang gedacht war, geht's auch. Man muss nicht alles ändern.

eben nicht. daher würde ich ja alles komplett neu verlöten.



[B-Greifer]

eben nicht.

Doch - hat der TE doch grad geschrieben.

Wenig zu ändern hat halt den Vorteil, dass man weniger zusätzlich falsch machen kann, wenn man darin nicht ganz so firm ist. (Sonst wäre der Lötfehler ja aufgefallen.)

daher würde ich ja alles komplett neu verlöten.

Als Neuaufbau würde ich 'deine' Variante auch bevorzugen.
Sollte man bei jenem Wiring die offenen Kontakte am Switch nicht gleich noch mit der Masse verbinden?



[EnforcerII]

Was macht das denn später für einen hörbaren Unterschied?



[dubbel]

besser geerdet, weniger Brummen.
muss imho nicht unbedingt sein.



[Be.eM]

Die sehen insgesamt ein wenig nach "Jugend forscht" aus. Sie sind auf den ersten Blick an den korrekten Stellen, aber nicht besonders sorgfältig - wie es scheint.

Wenn Du es selber machen kannst, würde ich alle Lötstellen am Wahlschalter öffnen und neu verlöten, um eventuell kalte Lötstellen/Fehlerquellen zu beheben.

Mein Google sagt, das sind i.d.R. 2000-Euro-Gitarren. Diese Lötstellen am gesamten Schalter (!) sehen wirklich aus wie 9. Klasse Schülerpraktikum mit dem 120-Watt-Baumarkt-Lötkolben. Das in Verbindung mit dem Bauchpinsel-Beschreibungstext der Marke Haar geht für mich irgendwie nicht zusammen…



[Spanish Tony]

Stimmt! Aber nach meinen Erfahrungen mit Haar (4 stk) war das eher ein Ausrutscher
