Tele Schaltung in Strat + Killswitch

[SweatingBullets]

Hallo,

ich versuche gerade die Schaltung einer Tele in meine Strat einzubauen:

Was ich mir vorgestellt habe:

- 2 Highway One SCs und einen ursprünglichen SC einbauen

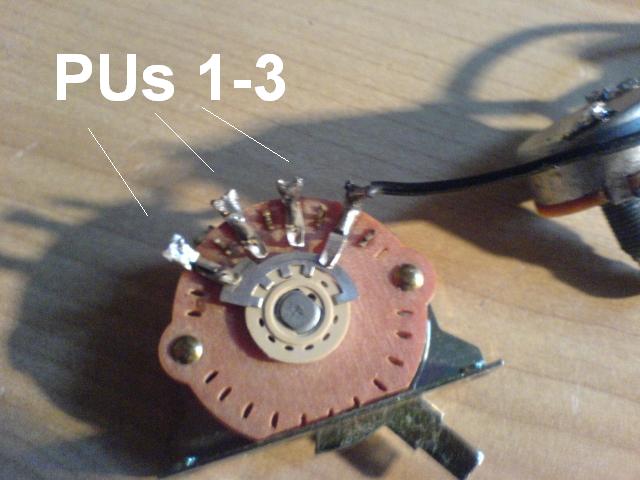

- Tele Schaltung: Es soll nur einen Volume/ einen Tone Regler geben; in die freie Bohrung soll der Schalter des Killswitch


Jedoch habe ich ein paar Probleme:
- Ich kenne mich damit noch nicht so gut aus (geb mir aber Mühe )

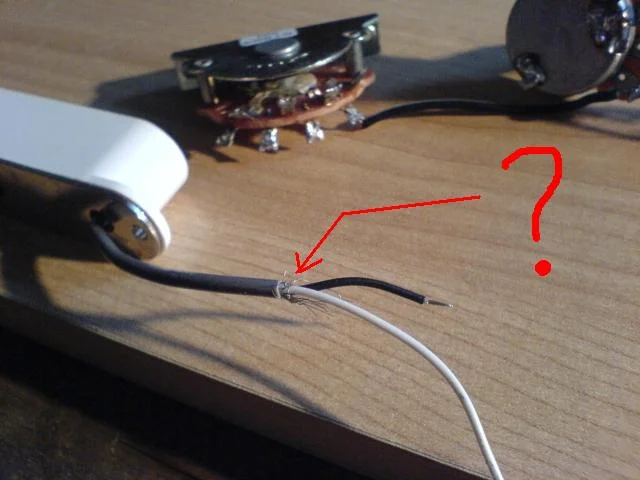

- Der ursprüngliche Single Coil hat weisse, schwarze Litze und zudem noch einen Draht umwickelt (weiss nicht ob man den brauch, und wenn doch wohin?!?)

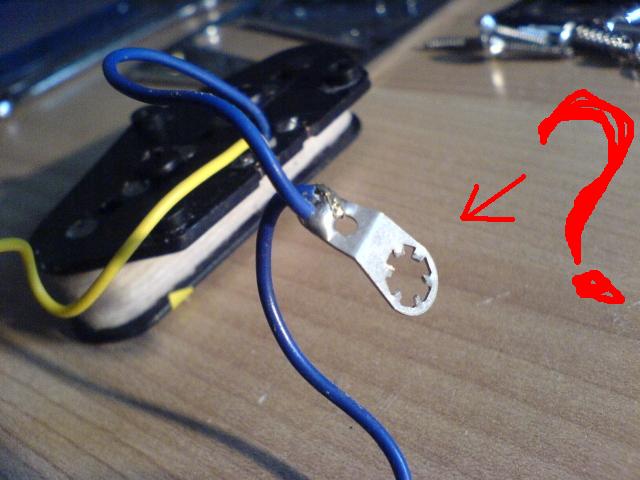

- An dem StegPU, welcher an der Tele war, sieht man einen kleinen Ring an der blauen Litze. Brauche ich den auch? In der Strat war ursprünglich brauen Litze an das Tremoloblech gelötet.
- Ich weiss nicht wohin der Killswitch nun genau kommt.


Ich wäre für jede Hilfe dankbar!!



[bizzy49565]

"Das ding mit dem ring" am pickup ist vermutlich die erdung.
diese schliesst man für gewöhnlich an die bridge an.

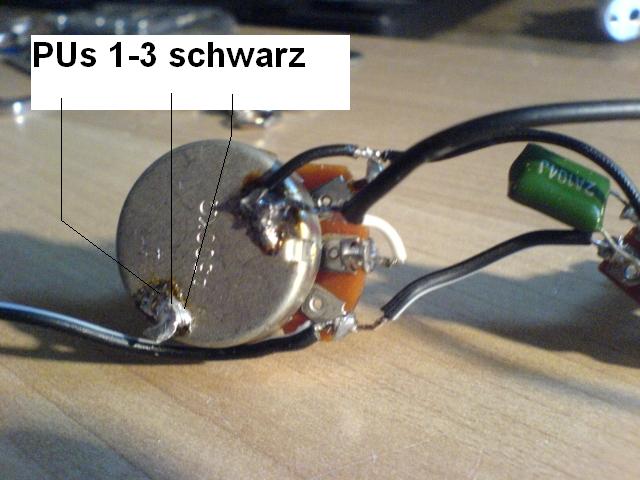

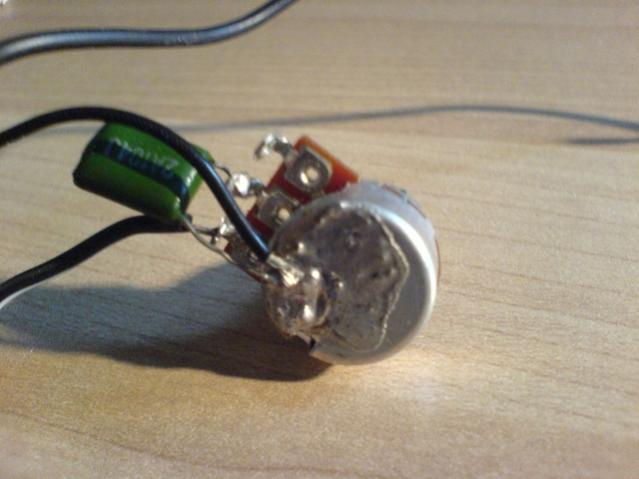

die potis werden ebenfalls geerdet , das sind die adern die du auf dem einen beschriftet hast.
Bei einer Gitarre gibts es prinzipiell nur plus und minus wobei minus noch die masse(erdungs) funktion hat.

aus den PU's müsste also einmal hot (+) und einmal (-) kommen.
teste mal den weißen als plus und den schwarzen (mit der litze die lose darumgewickelt ist zusammen gekordelt) als minus.

wenn du dein kabel in die klinkenbuchse steckst dann ist die spitze + und der ring -

hoffe das hilft dir ein wenig, habs grad ein wenig eillig.
auf seymour-duncan.com (oder so ähnlich)
gibt es unter support wriring diagrams.
dort wählst du ne standart tele aus und siehst schön, bildlich dargestellt einen verdrahtungsplan.
mfg
