Telecaster Schaltung mit Drehschalter

[Muk]

Hallo zusammen,
ich möchte mir gerne einen Drehschalter in eine Tele einbauen, weiß aber nicht wie ich das ganze verkabeln soll.
Habe schon das ganze Netz durchforstet, aber das was man sucht findet man ja häufig nicht!

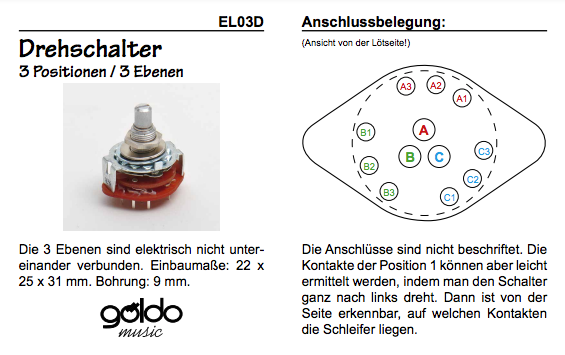

Es soll eine ganz klassische Tele Schaltung mit einem 3 Ebenen 3 Wege Drehschalter werden:
Neck - Neck + Bridge - Bridge

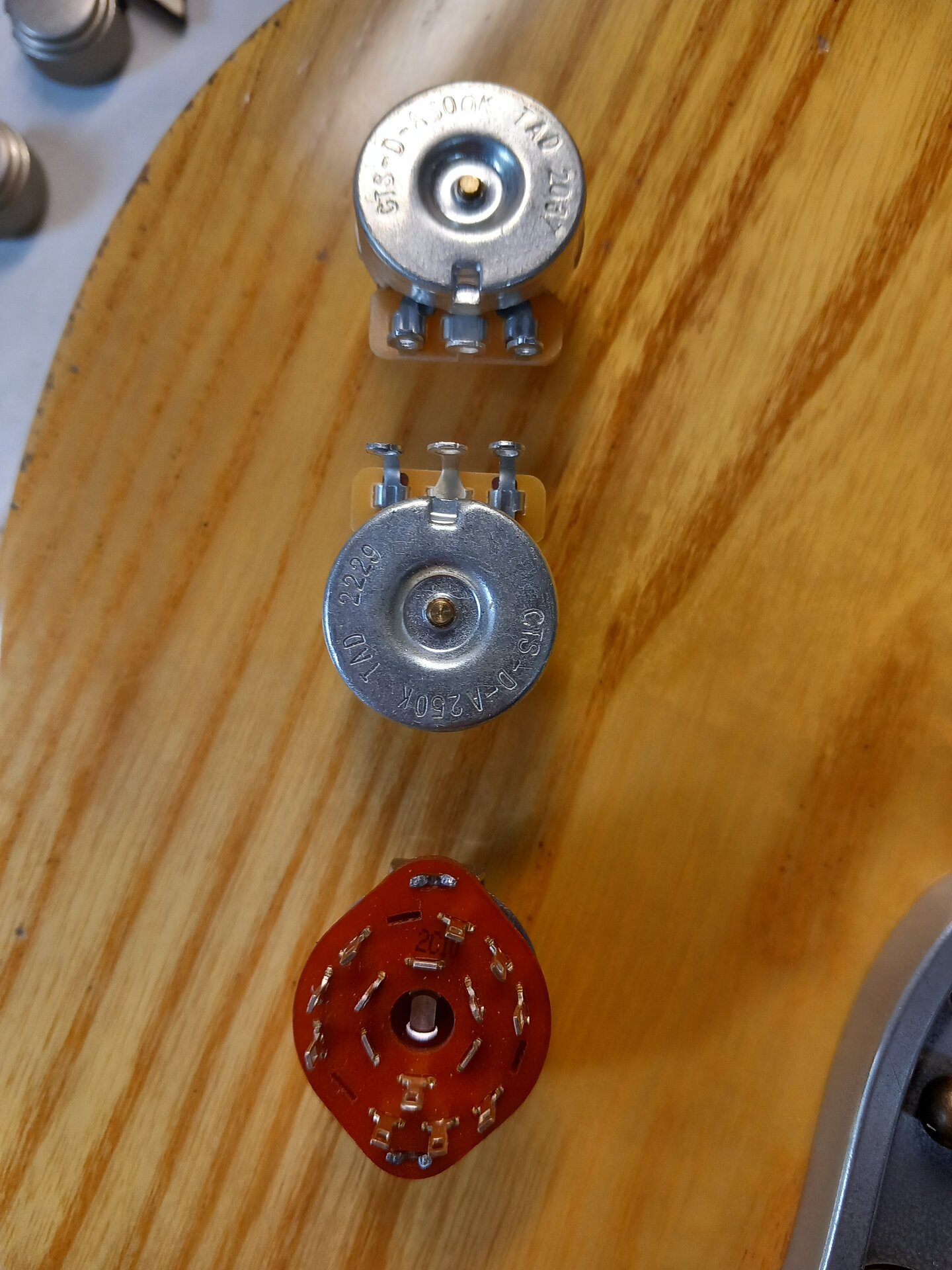

Hat jemand zufällig eine Idee wie man das macht (vielleicht eine Zeichnung auf eines meiner Fotos).

Vielen Dank schon mal im Vorraus.
Muk



[Dr Dulle]

Ich hatte mal ne Squier 51 mit so einem Drehschalter.


a) mal nach Squier 51 wiring googlen
b) das ganz war mMn sehr unpraktisch, ich habs nach einer Woche rausgeschmissen......



[Ben zen Berg]

Du must nach einer 'Tele Control Plate for Toggle' suchen -> https://www.rockinger.com/parts/pickguards-abdeckungen/kontrollplatten/476/kontrollplatte-fuer-tele-toggle-switch



[KickstartMyHeart]

weiß aber nicht wie ich das ganze verkabeln soll.

Du must nach einer 'Tele Control Plate for Toggle' suchen

ja, ... aber wie hilft das beim Verständnis, den Drehschalter zu verkabeln?



[Ben zen Berg]

Ach ja, ich sollte, bevor ich antworte, den gesamten Kontext erfassen.



[Gast68529]



[Ben zen Berg]

--- deleted---
@Adrenochrome war schneller mit der einfacheren Lösung.



[sixstringfanatic]

mMn sehr unpraktisch

........dagegen ist eine Strat mit 3 Mini-switches in kurzer Zeit blitzschnell blind umzuschalten......



[Dr Dulle]

........dagegen ist eine Strat mit 3 Mini-switches

Besser, aber für mich nicht gut genug ....



[Muk]

Anhang anzeigen 1002640

Perfekt, Dankeschön.
