US Hals Telecaster passt nicht auf Classic Vibe Body. Rat?

[Slideblues]

Wertvolle Info.

genau.. ich denke auch, dass die Halstasche der Squier nicht zu "flach" gefräst wurde.. die wird auch ihre +- 16 mm haben..



[DerPartscasterer]

Sorry, Zitatsfehler!

Jein. Die CV Hälse haben ne dicke Lackschicht. Ansonsten schöner Hals. Aber wie gesagt: Ich habe für relativ wenig Geld einen schönen US Hals bekommen.

Bezog sich auf:

War der andere Hals den Kacke, oder warum schraubt man einen solchen Hals auf so eine Gitarre?



[RalfB.]

Deshalb ja der Tipp mit den Madenschrauben, ich würde erst versuchen den evtl. vorhandenen Höhenunterschied durch höher geschraubte Böckchen zu kompensieren.



[DerPartscasterer]

Hallo Zusammen!
Hier kommen noch die versprochenen Bilder:

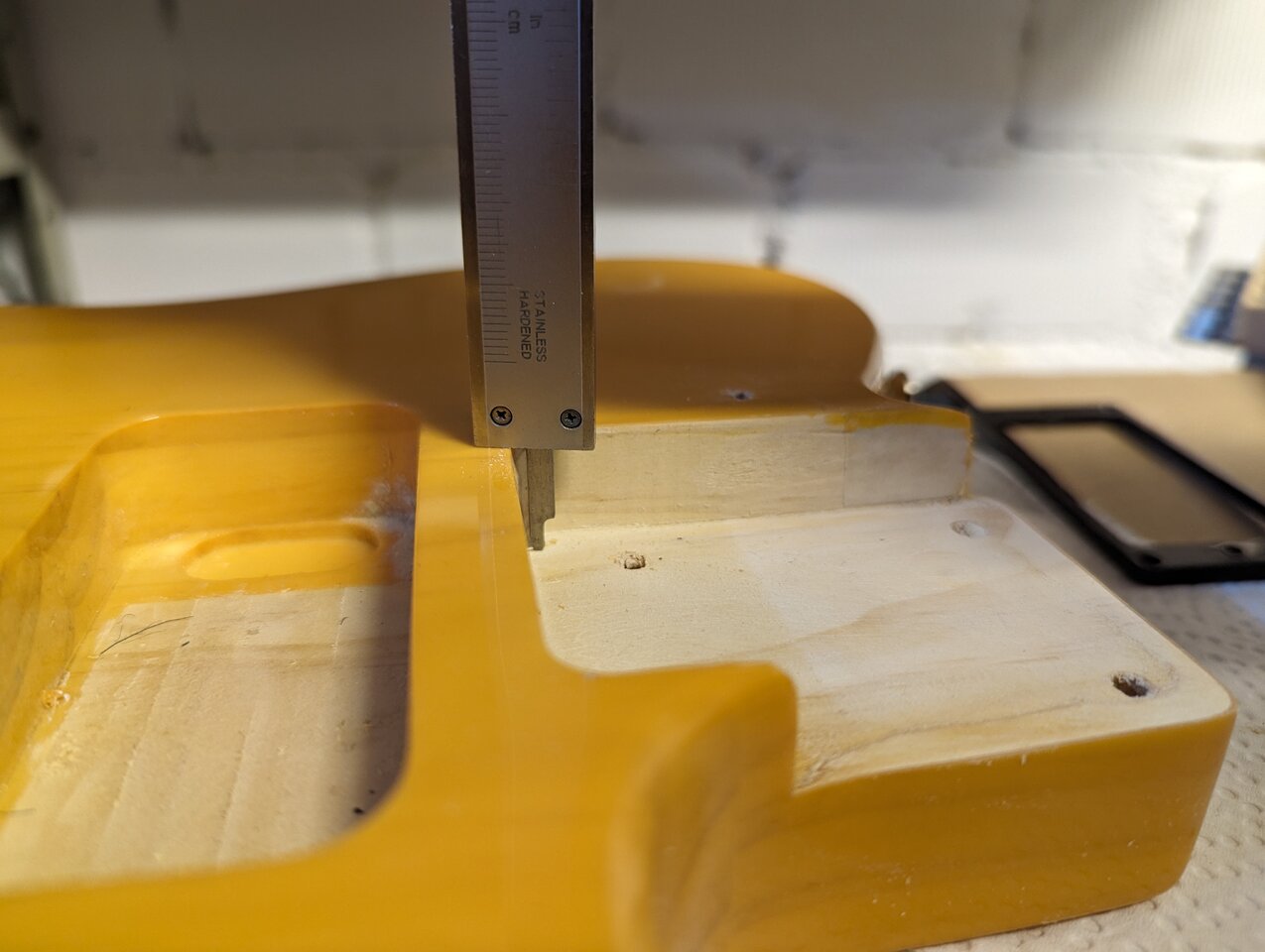

So gemessen hat die Halstasche eine Tiefe von 16,1mm.

Habe den Hals jetzt erstmal richtig montiert:

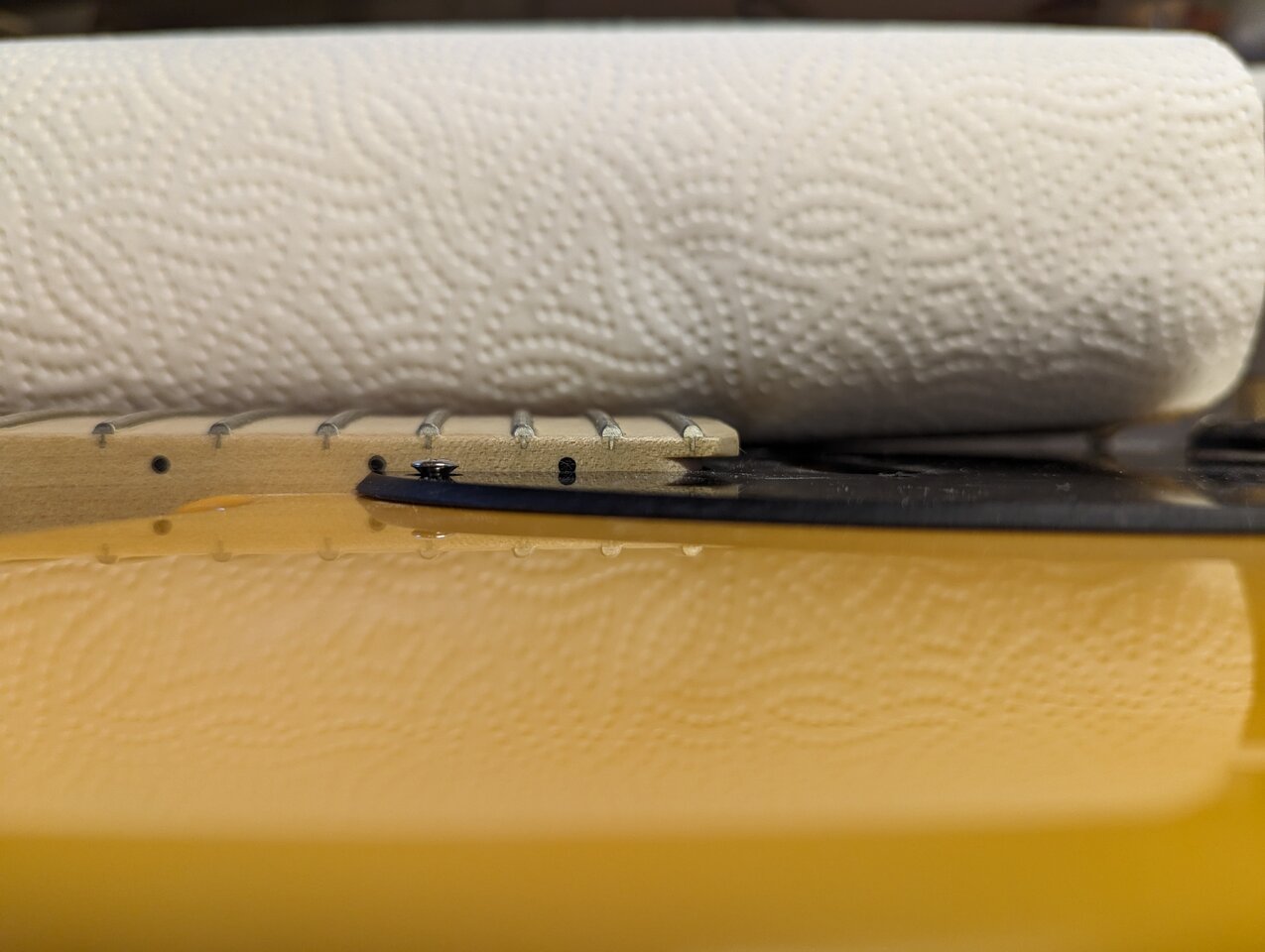

Das Bild ist nur wenig besser mit den Spiegelungen. Da nützt auch das weiße Papier nichts.

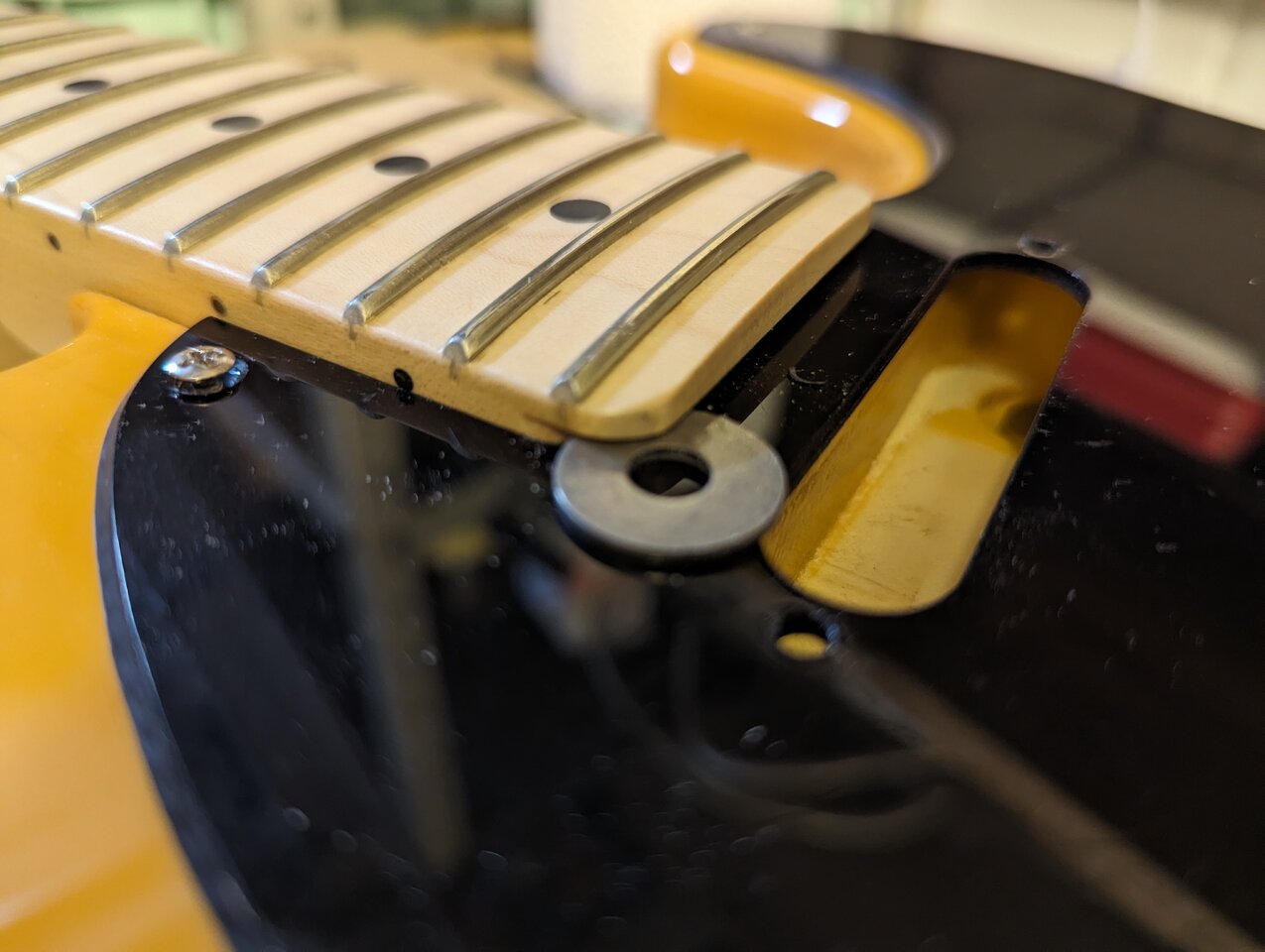

So kann man's gut erkennen. Die U-Scheibe hat einen Durchmesser von 2mm und es ist noch etwas Spiel (ca0,5mm schätze ich).

Was mich daran erinnert:

Ich weiß jetzt nicht die Dicke des Pickguards, aber an ner US Fender Telecaster sind zwischen Pickguard und unterer Kante des überstehenden Bundes rund 2mm Luft.

Scheint wohl normal zu sein Sorry wegen der ganzen Aufregung, aber gestern Abend konnte ich nicht glauben, dass da wirklich so ein Spalt ist...



[Vester]

Gott sei Dank i.O., würde ich sagen. So ähnlich siehts bei mir auch aus



[Blazer81]

Du hast doch beide Hälse da, oder? Mach doch mal ein Bild von beiden zusammen, auf dem die unterschiedlichen Abmessungen des Halsfußes zu sehen sind.



[dubbel]

1.)

Das Kind ist schon in Brunnen gefallen…
Habe den Hals jetzt erstmal richtig montiert:

imho alles normal. evtl. ein shim unterlegen, falls die Saitenreiter zu hoch kommen.


2.) Passen die schraubenlöcher?

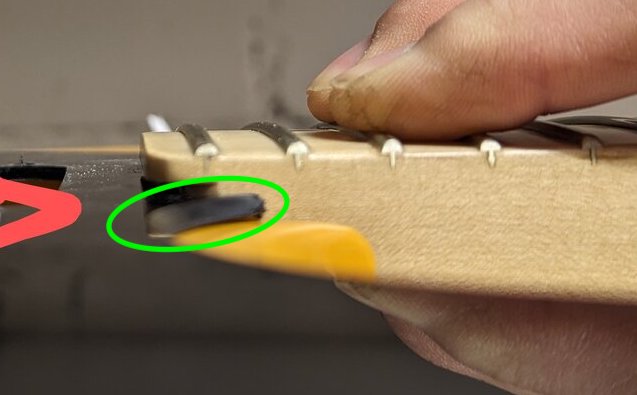

3.) was ist das hier eigentlich:
?



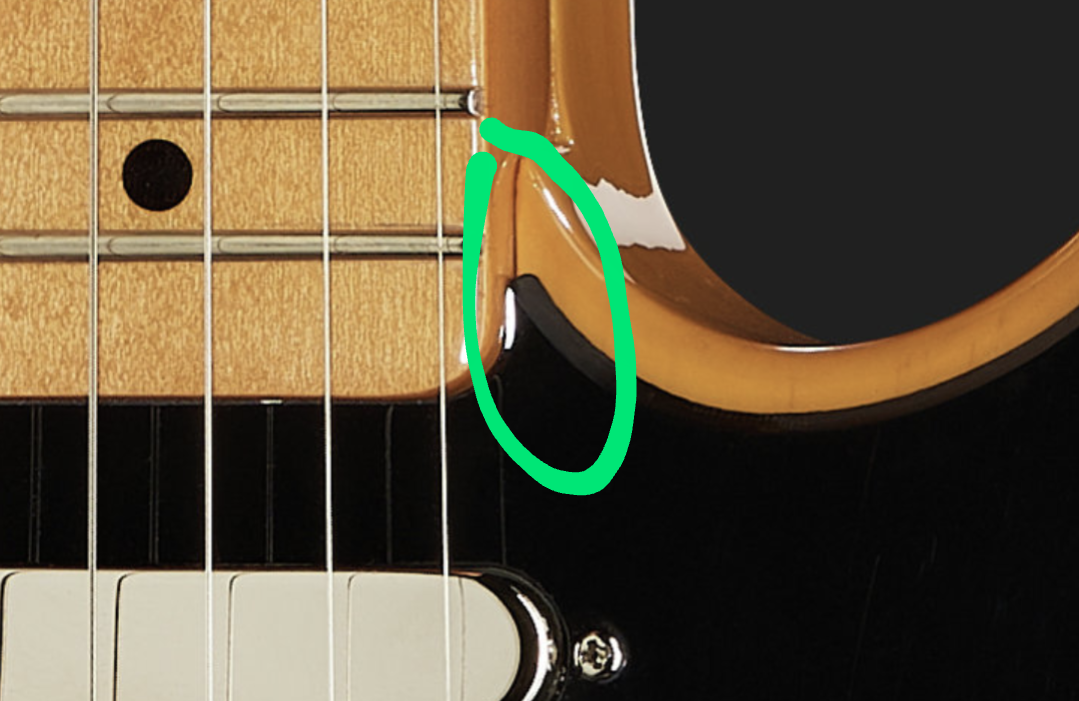

[mittelblau]

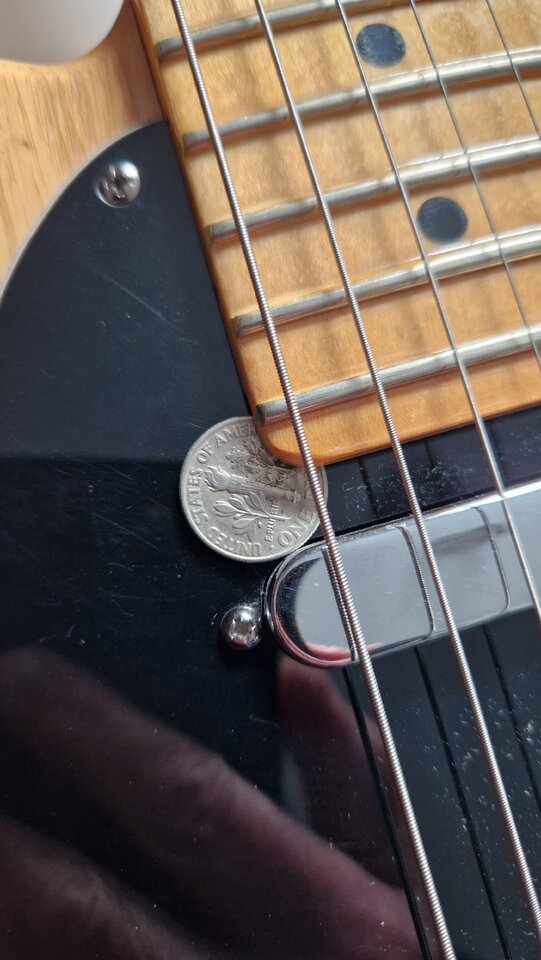

Hier ein Foto von einer originalen US Tele mit 22 Bünden. Die 10 Cent Münze hat eine Höhe von ca. 1 mm und sie sitzt an der Position sehr locker.

Das ist offensichtlich normal.



[KickstartMyHeart]

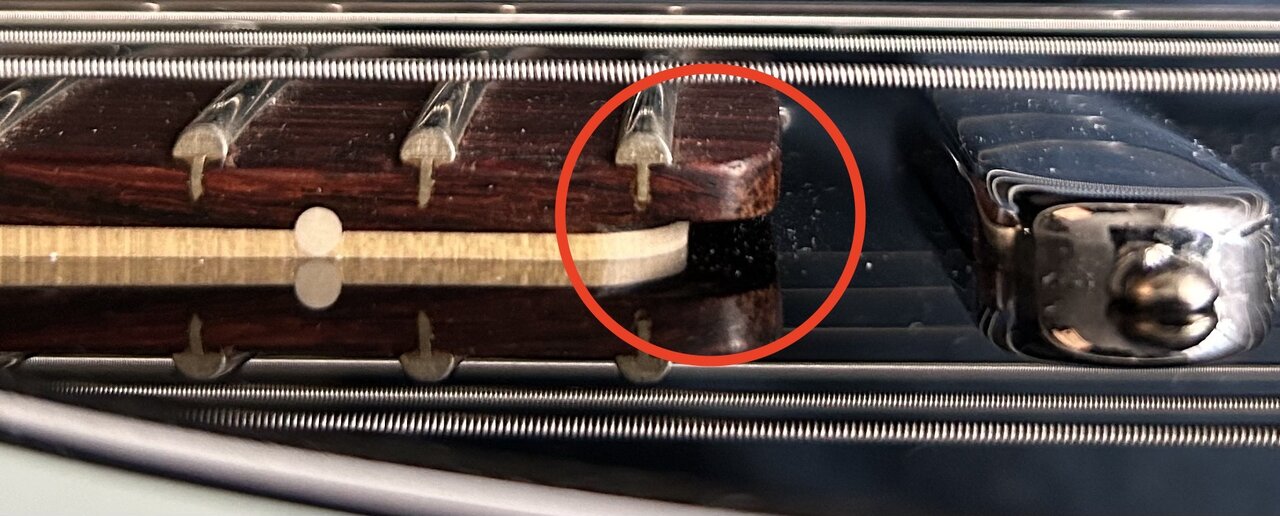

Fender American Performer Telecaster. Die Lücke beträgt 2,5mm über einem dicken 3Ply-Pickguard.



[Mr.Blue]

Auf der Warmoth-Homepage gibt es eine sehr informative Übersicht zum Thema Fender-Style Halstasche/-fuß. Dort ist auch aufgeführt, was nicht zusammen passt (ganz nach unten scrollen).

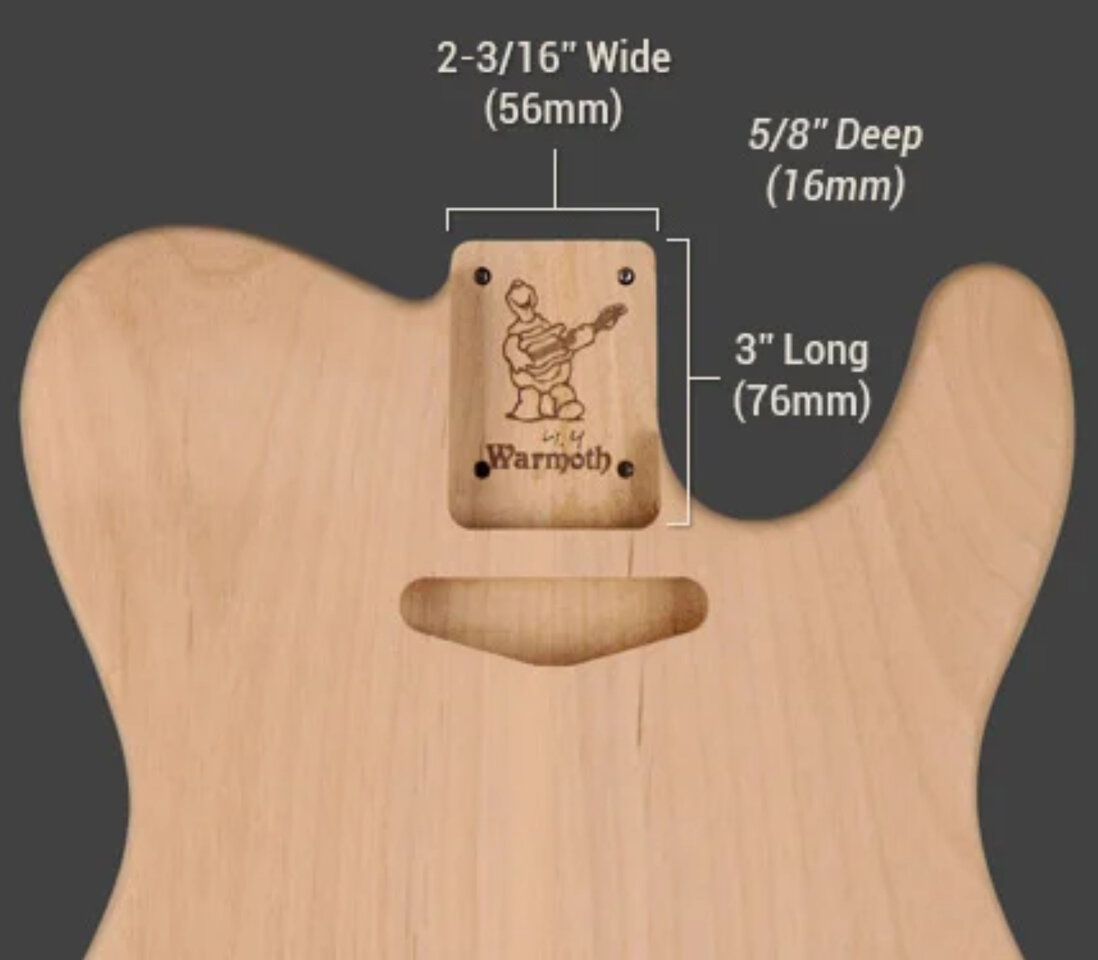

Hier auszugsweise die Bilder mit den Maßen am Beispiel der Tele:

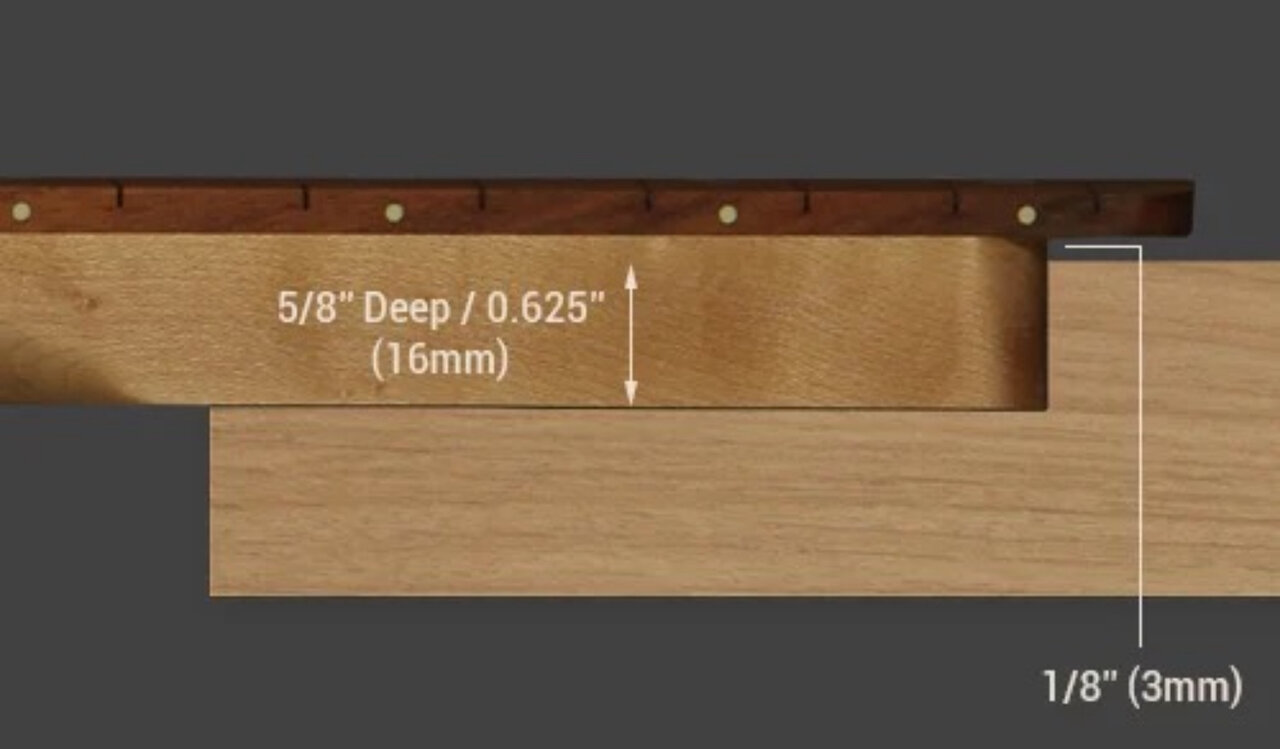

Wie man in der bemaßten Seitenansicht gut sieht, ist bei Griffbrettern mit 22 Bünden die „Lücke“ zwischen Oberkante Body und Unterkante Griffbrett 3mm stark. Da passt also mehr als nur ein Pickguard drunter..



[DerPartscasterer]

2.) Passen die schraubenlöcher?

Passt alles bestens 1:1.

3.) was ist das hier eigentlich:

Das ist eine kleine Nase vom Pickguard:

Fender American Performer Telecaster. Die Lücke beträgt 2,5mm über einem dicken 3Ply-Pickguard.

Vielen Dank für das Bild!

Überhaupt danke an alle!!!!
Um ehrlich zu sein: Von Fenderseite aus könnte man das eleganter lösen.
@ Mr.Blue
Danke auch für die technische Zeichnung



[gmc]

also ich sehe da auch keinen Fehler ... ist selbst an einer AM Deluxe so.
1-lagig oder 3-lagig macht beim Pickguard auch einen kleinen Unterschied
