Hallo liebe Gemeinde,

ich hab ein kleines Problem mit einer 12 String Vester. Der PU schalter ist defekt. Ich habe von der Bauform den selben gekauft, also einen 3 wegeschalter. Die Verkabelung scheint mir jedoch etwas merkwürdig. Ich habe versuch den neuen einzulöten, jedoch ohne Erfolg. Kann mir jemand vielleicht helfen?

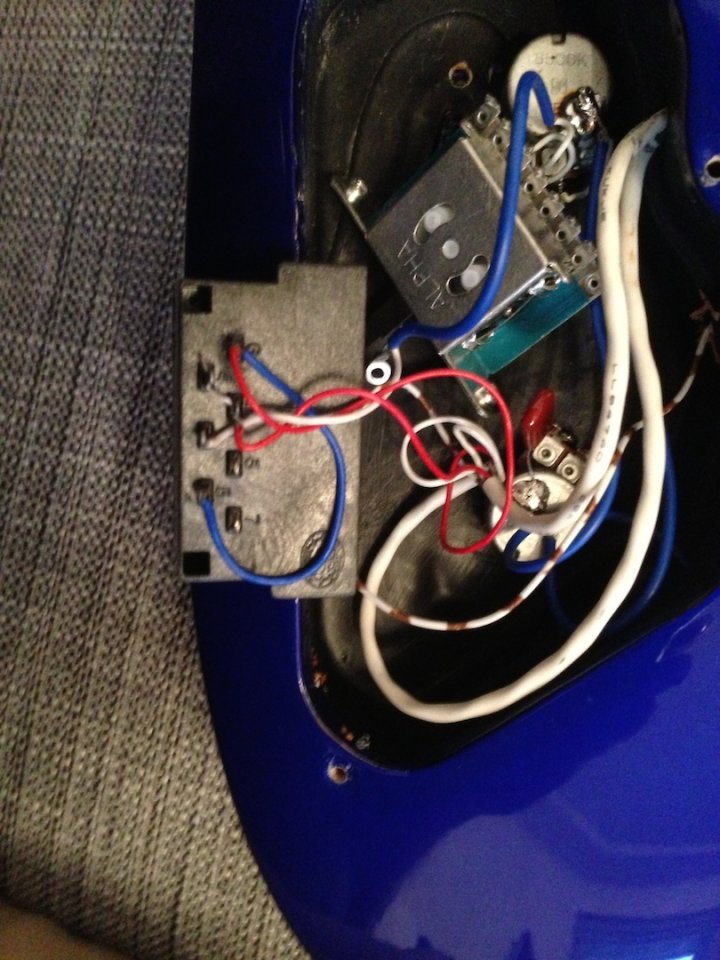

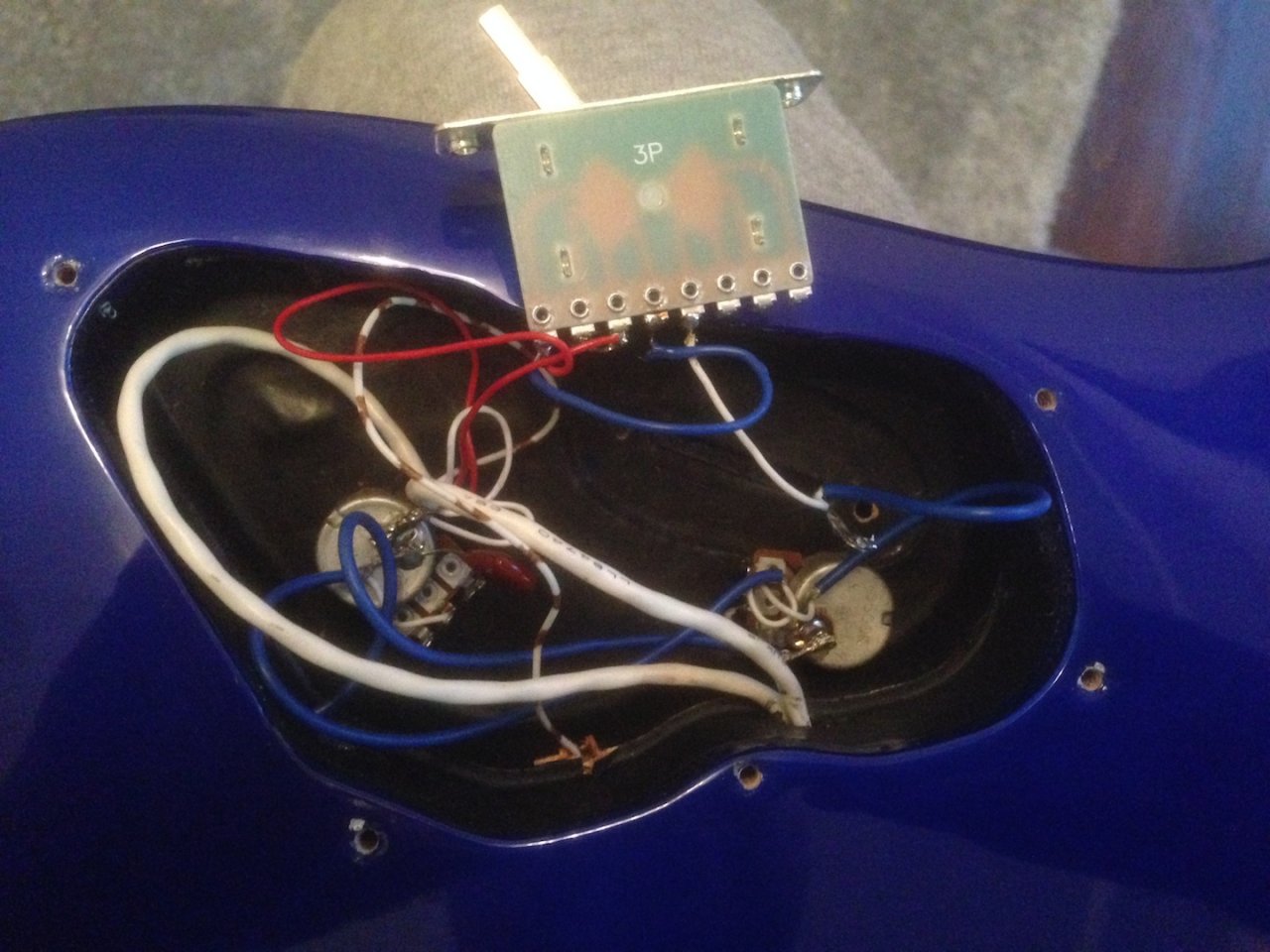

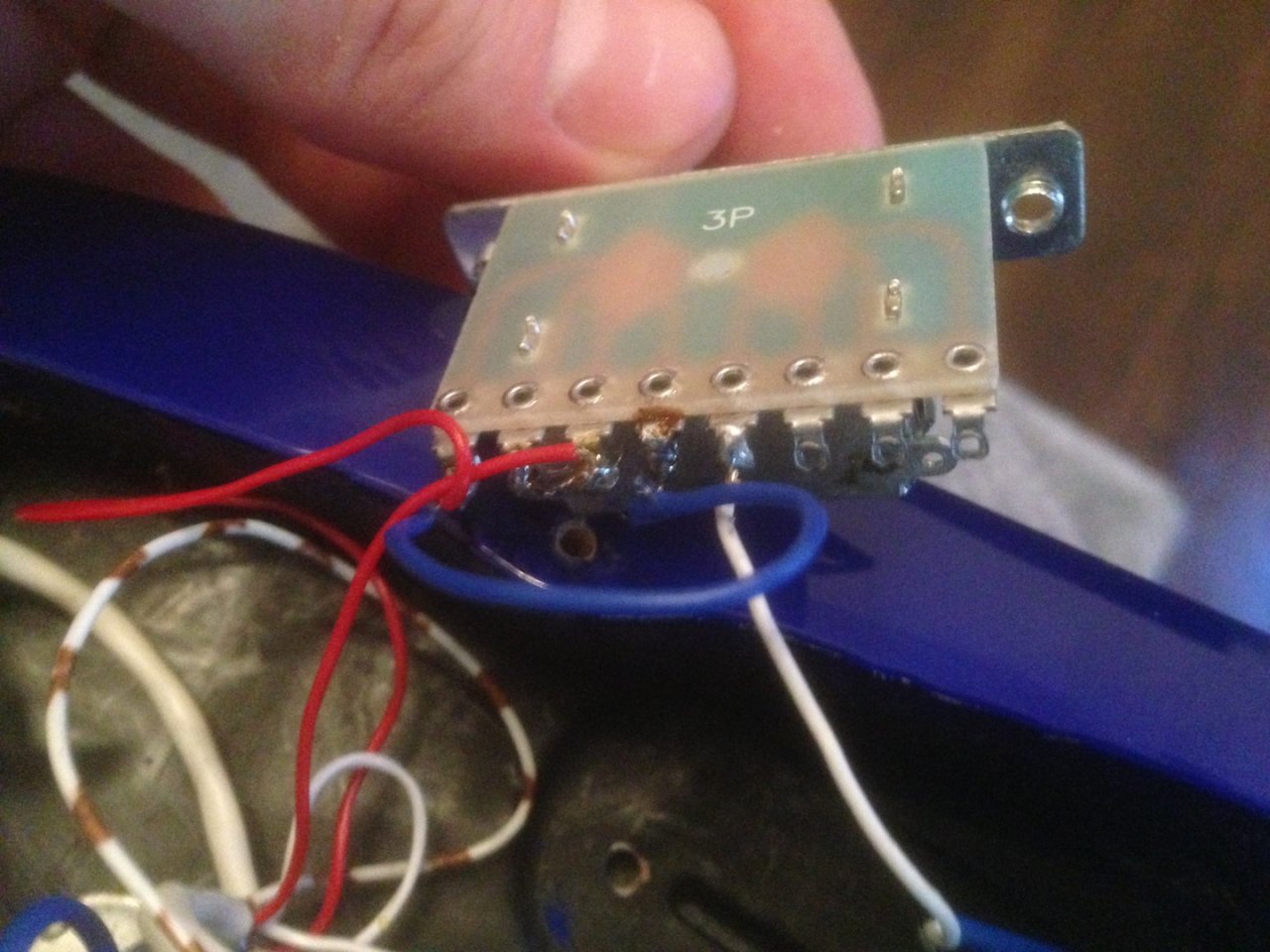

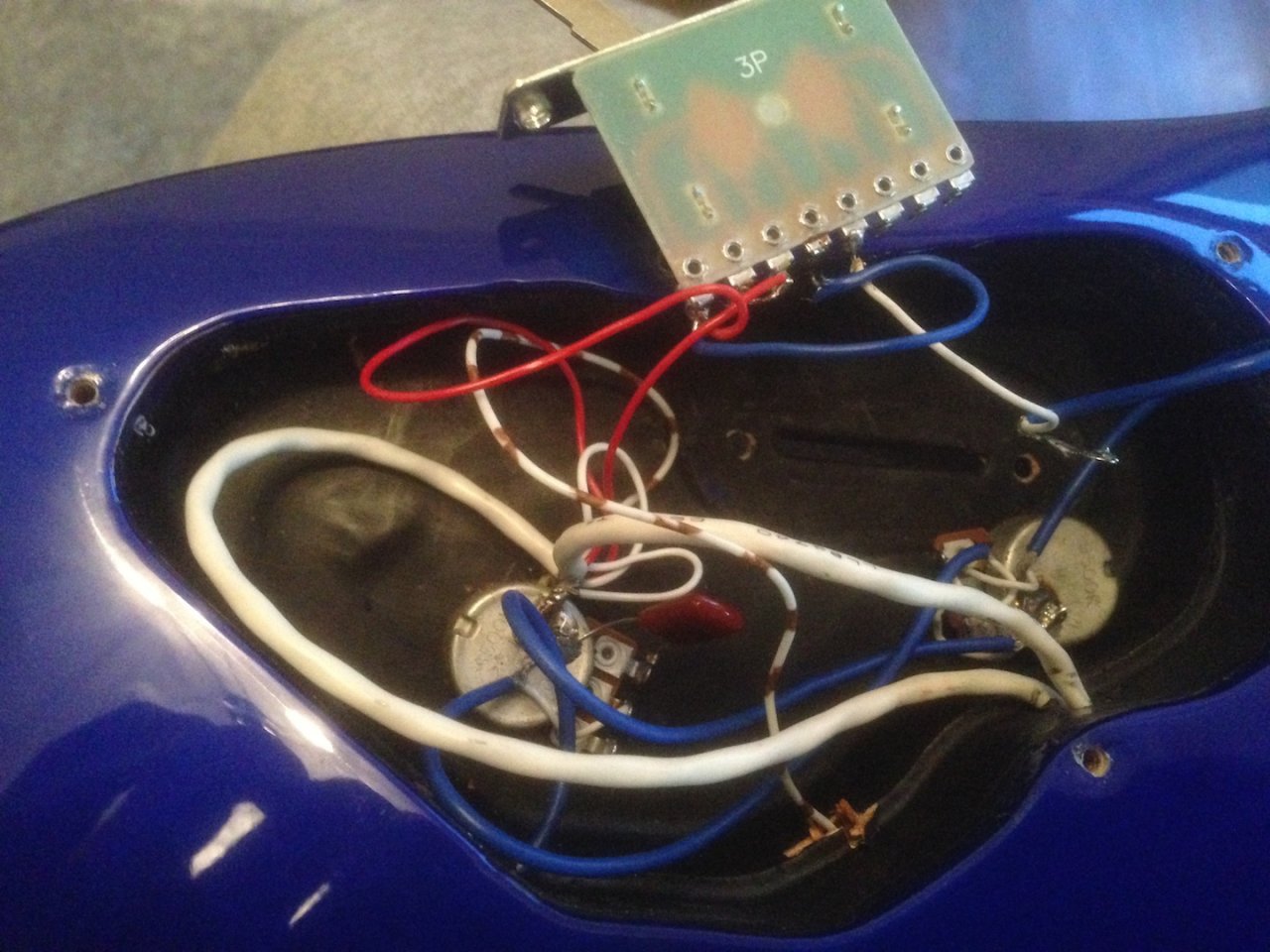

Das erste Bild zeigt den Schalter vor dem Ausbau. Die anderen sind mit dem neuen Schalter, bei dem mir das Wissen zum verkabeln fehlt!
Liebe Grüße



[stonarocka]

http://www.rockinger.com/index.php?page=ROC_Workshop_Schalter



[flaptrack]

hm, bin mit dem link nicht wirklich schlau geworden. Meine Verdrahtung ist dort nicht zu finden :-/



[flaptrack]

ok, habs jetzt hinbekommen. Für alle, die das selbe Problem haben: einfach von der Rockingerseite die klassische späte Telecaster Schaltung übernehmen, das funktioniert dann einwandfrei!
