Welche Sicherungen kommen in einen Blackstar HT-5 Combo?

[bogar]

Hallo allerseits, da ich Ersatz-Sicherungen wie für meine Marshall Amps auch für meinen Blackstar HT-5 Combo besorgen möchte, bin ich auf der Suche nach:

1. dem Ort, wo die Sicherungen verbaut sind (ich kann sie weder am Netzanschluss noch sonstwo finden) und 2. der genauen Typbezeichnung der Sicherungen. Wer kann mir da weiterhelfen?

Bei Marshall sind die Sicherungen auf dem Backpanel klar zu sehen und richtig beschriftet. Warum macht Blackstar das nicht auch so gut?



[dubbel]

1. zwischen Netzstecker und Speaker Out

2. ich glaube 200mAl / 250V



[boisdelac]

Blackstar macht das mit Sicherheit genau so wie Marshall.

Vielleicht musst Du einfach mal einen direkten Blick auf das Rear-Panels Deines Amps werfen. Da ist Die Buchse für den Kaltgerätestecker. Da sind die Sicherungen.



[sixstringfanatic]

War zu lange im Suchen.........

Beitrag automatisch zusammengefügt: Heute um 11:22

Gibt noch eine F2 , bestimmt innen HT 200 mA



[soundmunich]

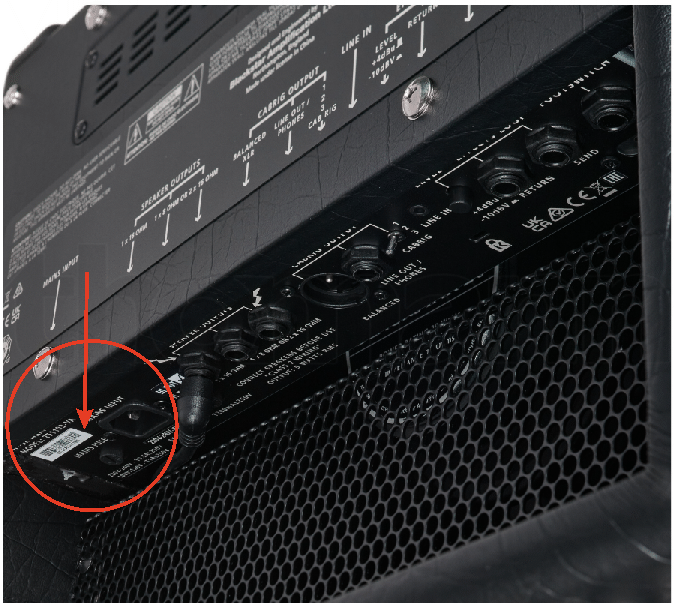

Guckst Du hier:

https://www.thomann.de/de/blackstar_ht_5r_mkiii_combo.htm

Hast Du den Amp denn schon mal eingeschaltet (dann müsstest Du ja das Netzkabel direkt neben der Sicherung und letztere auch gesehen eingesteckt haben )?



[Adrenochrome]

Gibt noch eine F2 , bestimmt innen HT 200 mA

...und F3 und F4 für die symmetrische Spannungsversorgung der OPs.

Aber mal ehrlich... Wer hat die Zeit bei nem Gig den Amp aufzuschrauben, Sicherungen auf den Platinen zu prüfen, um dann festzustellen, dass es Gründe hat, dass die Sicherung fällt?



[soundmunich]

bestimmt innen

Sicherungen auf den Platinen zu prüfen, um dann festzustellen, dass es Gründe hat, dass die Sicherung fällt?

Genau, vor allem, wenn jemand nicht mal die Sicherung neben der Netzsteckerbuchse findet ...



[bogar]

@boisdelac , vielen Dank! Wo genau? Oder muss ich das Board dafür ausbauen?

Beitrag automatisch zusammengefügt: Vor 43 Minuten

@sixstringfanatic , vielen Dank!

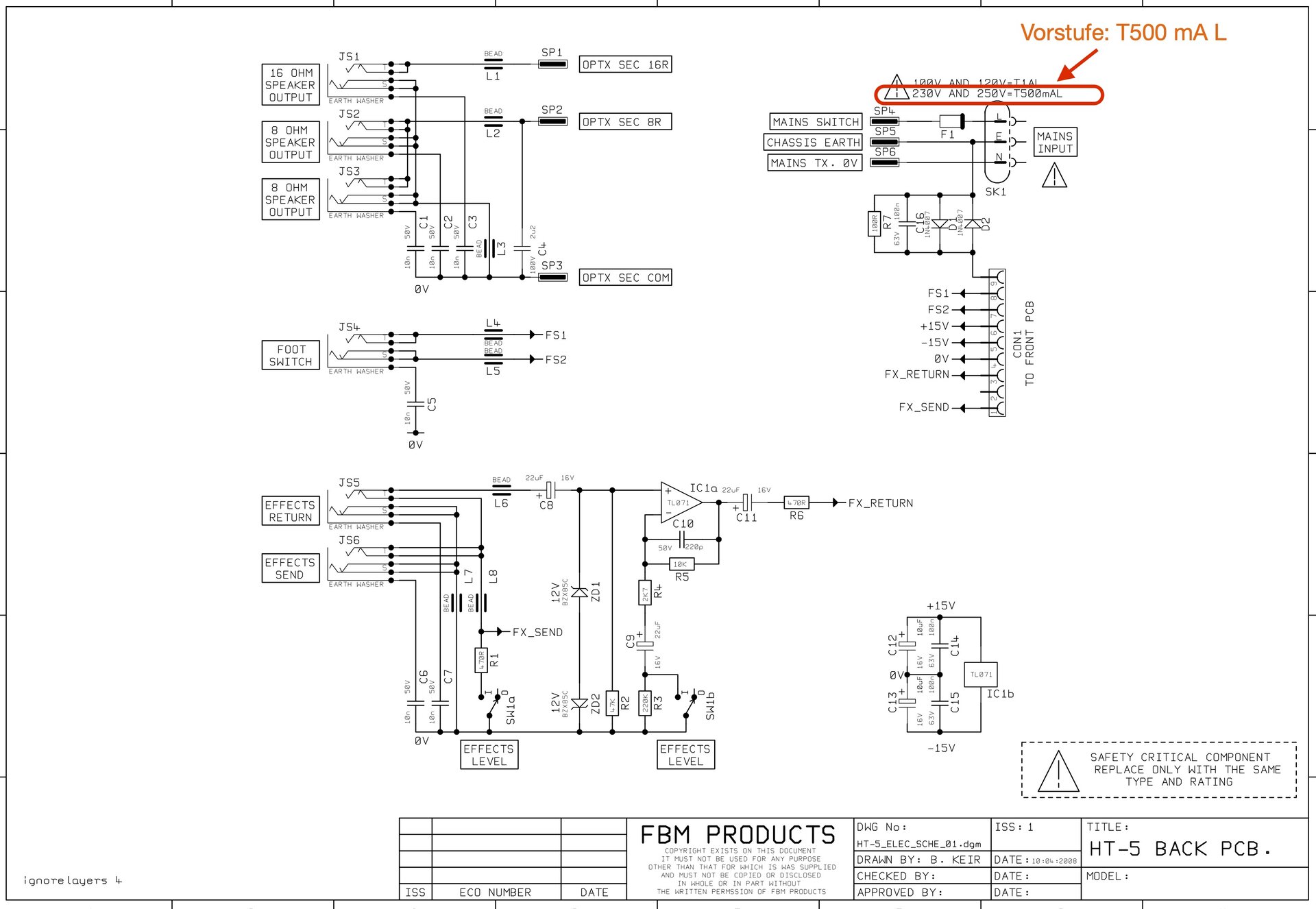

EDIT: Ich habe im Plan die Netzsicherung gefunden. Aber wo ist / sind die andere / n? Und warum ist die Sicherung nicht am Chassis außen zu finden?

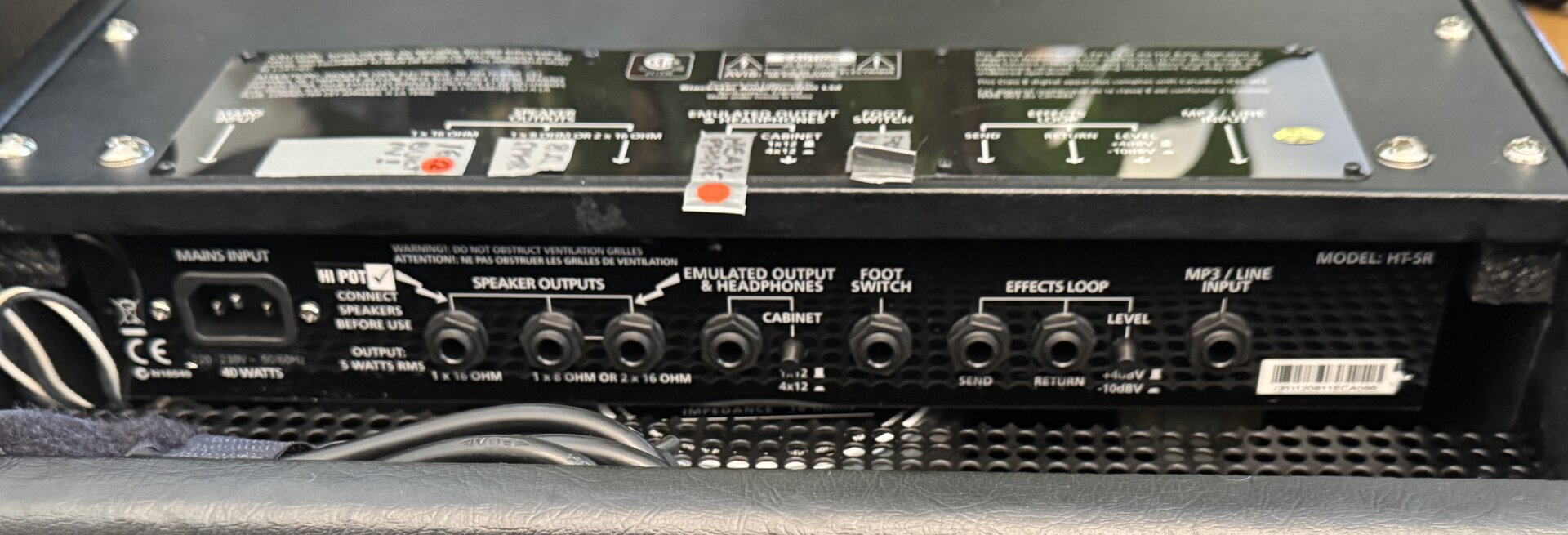

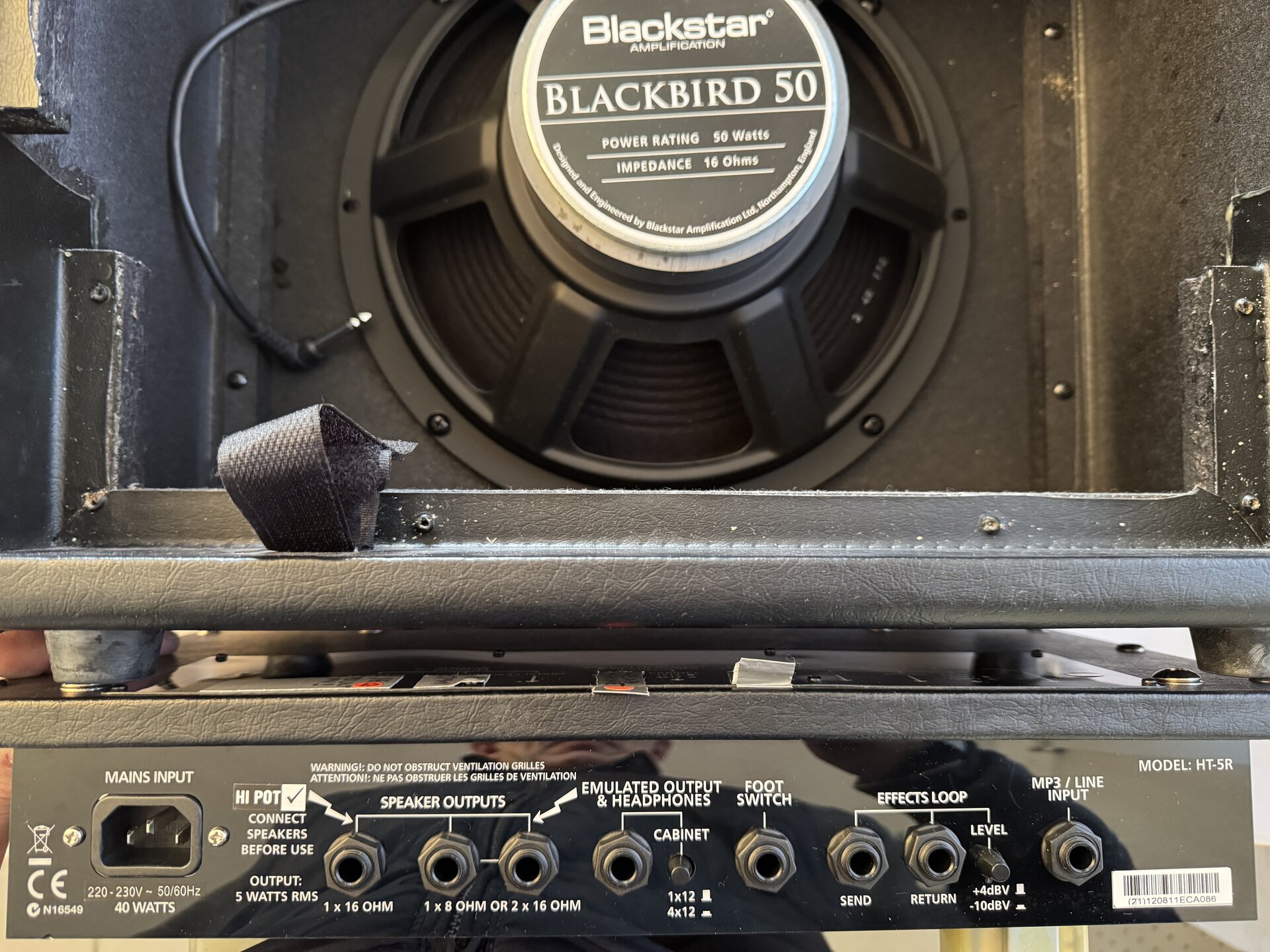

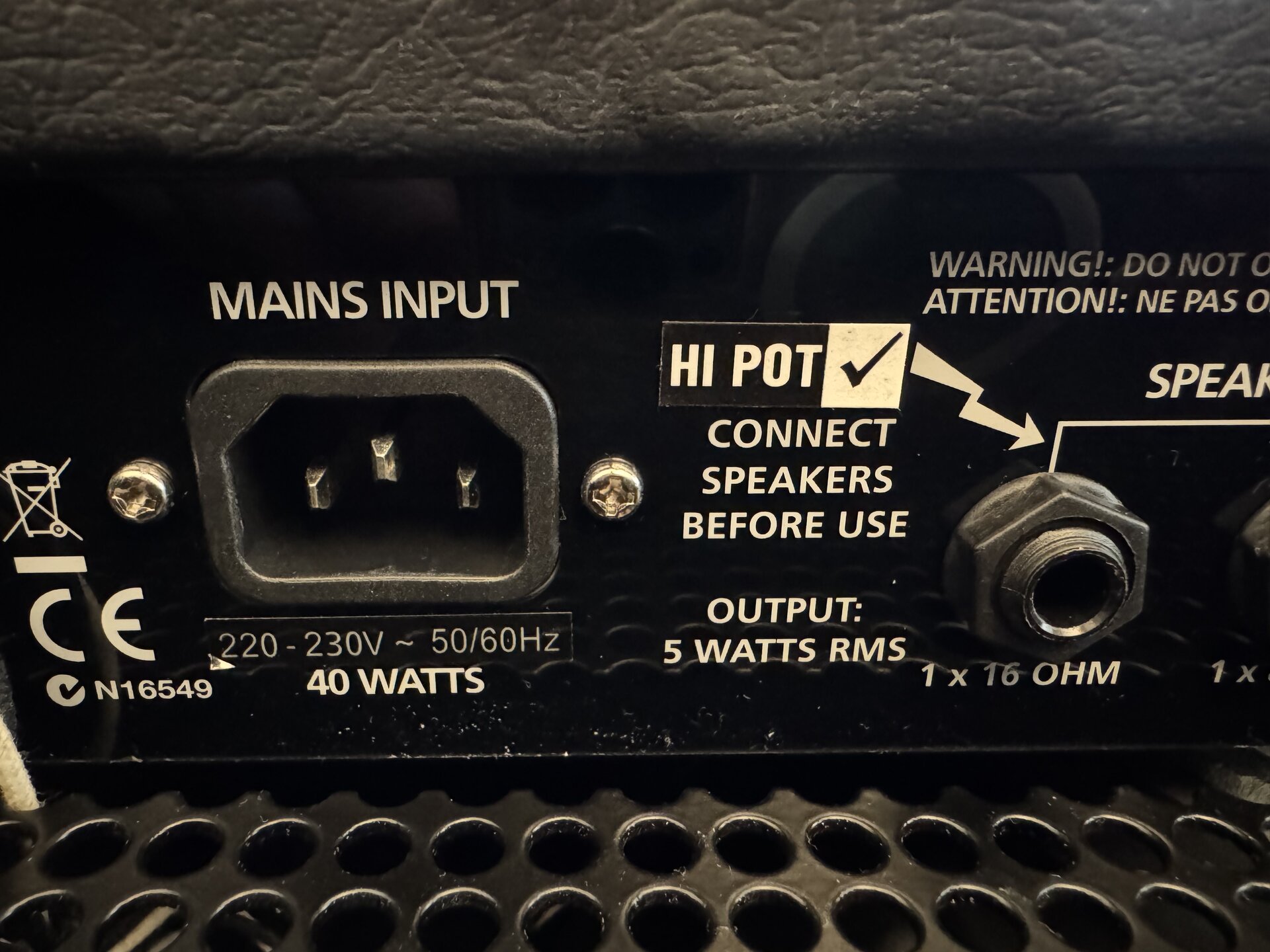

Ich habe eine Detailaufnahme von der Stelle zwischen Netzanschluss und Speaker Out gemacht. Da ist nichts zu sehen. Oder wo soll ich suchen?



[Adrenochrome]

Ich habe im Plan die Vorstufensicherung gefunden. Aber wo ist die andere? Und warum ist die Sicherung nicht am Chassis außen zu finden?Anhang anzeigen 1013423

Nein, hast Du nicht. Du hast lediglich die Netzsicherung gefunden. Daraus schließe ich, dass Du die Amps besser zugeschraubt lässt.



[bogar]

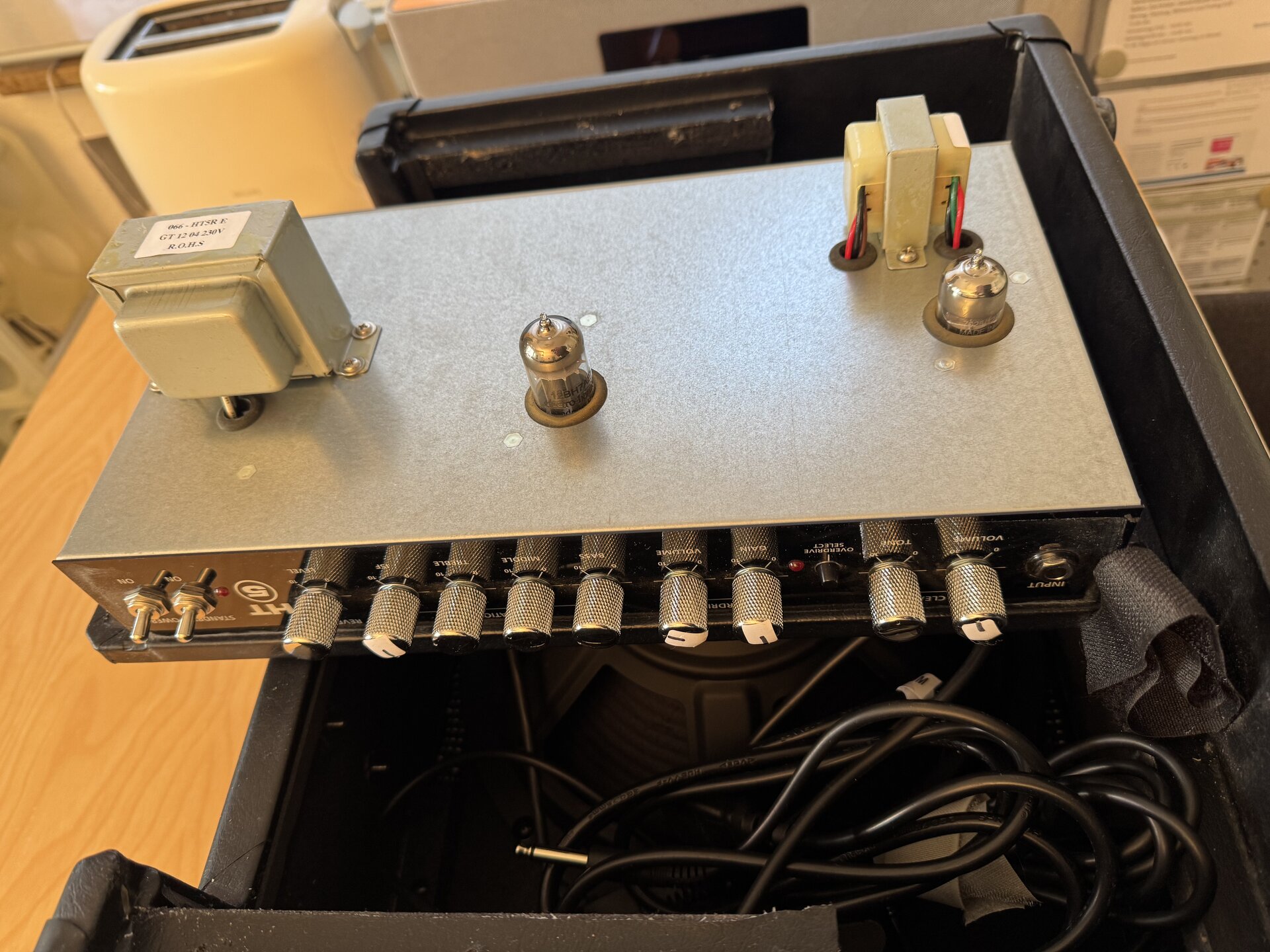

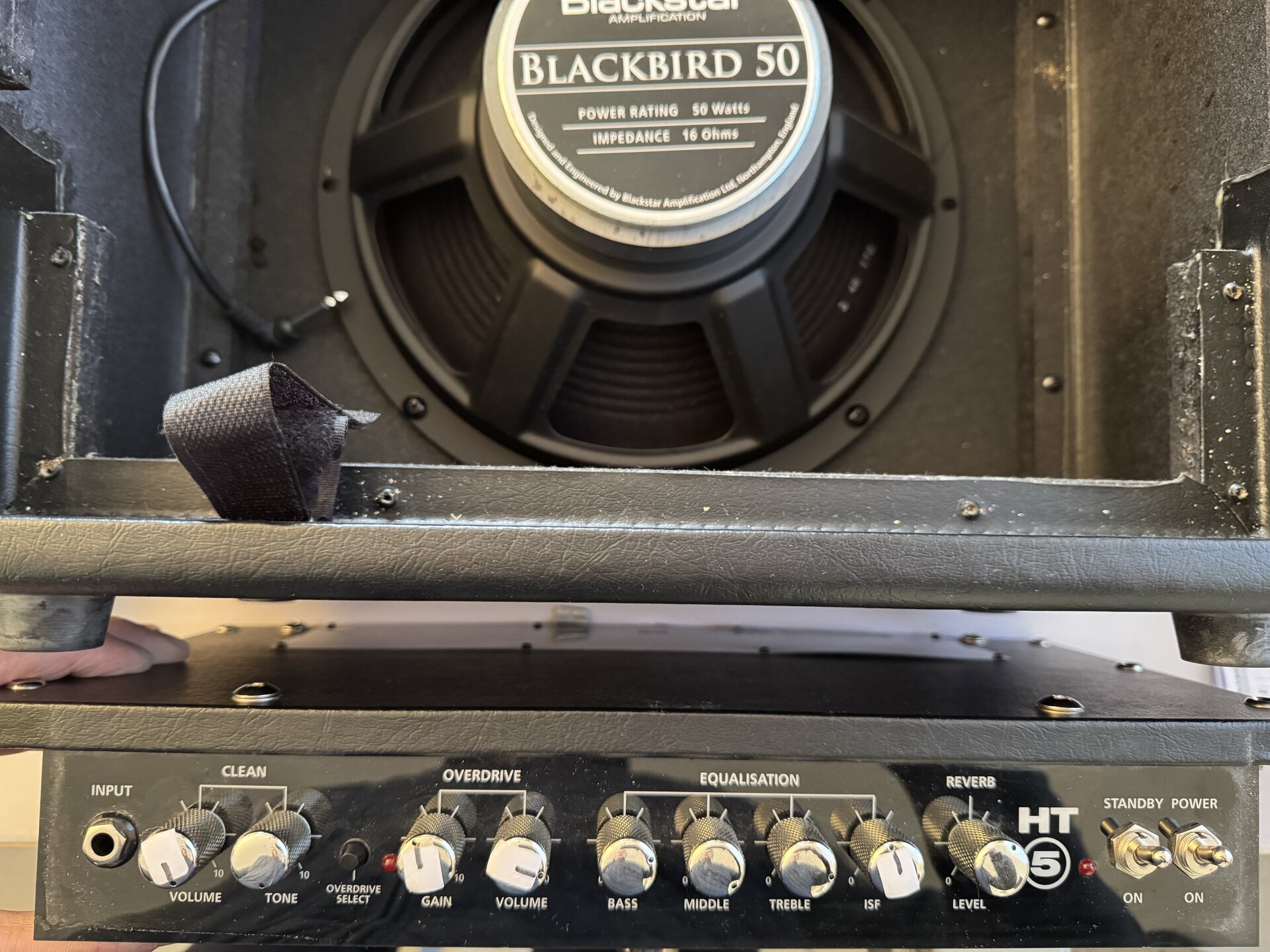

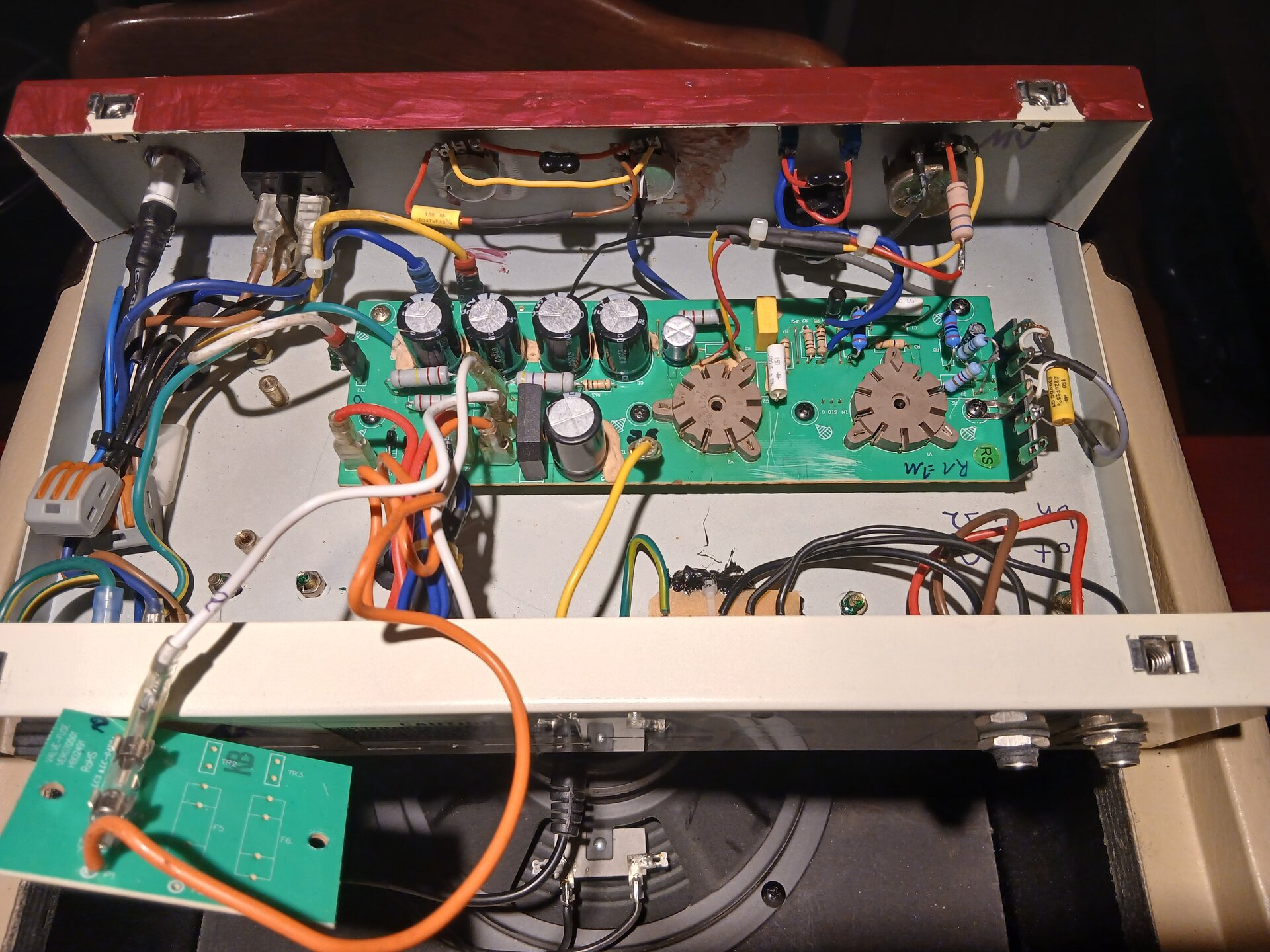

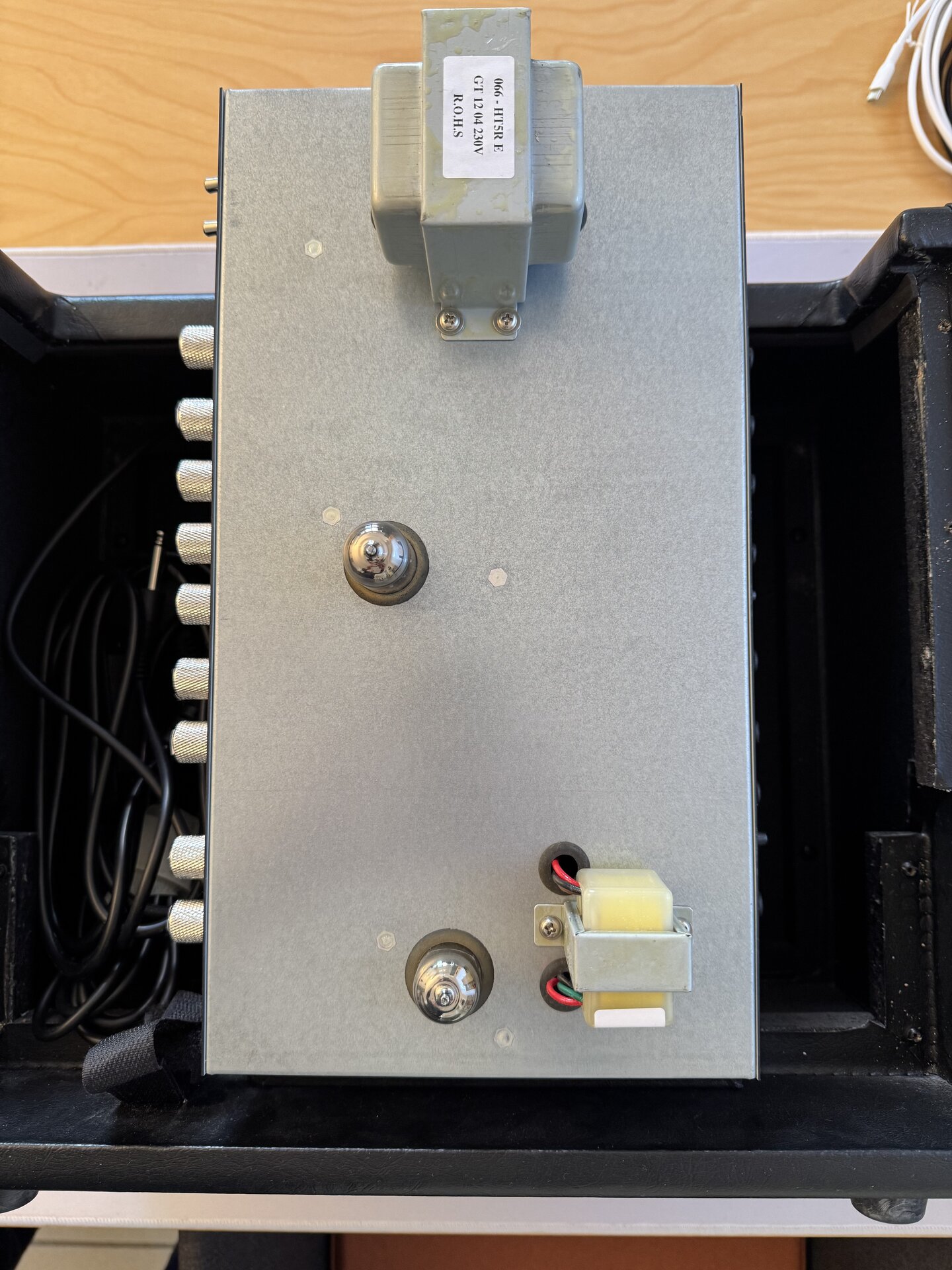

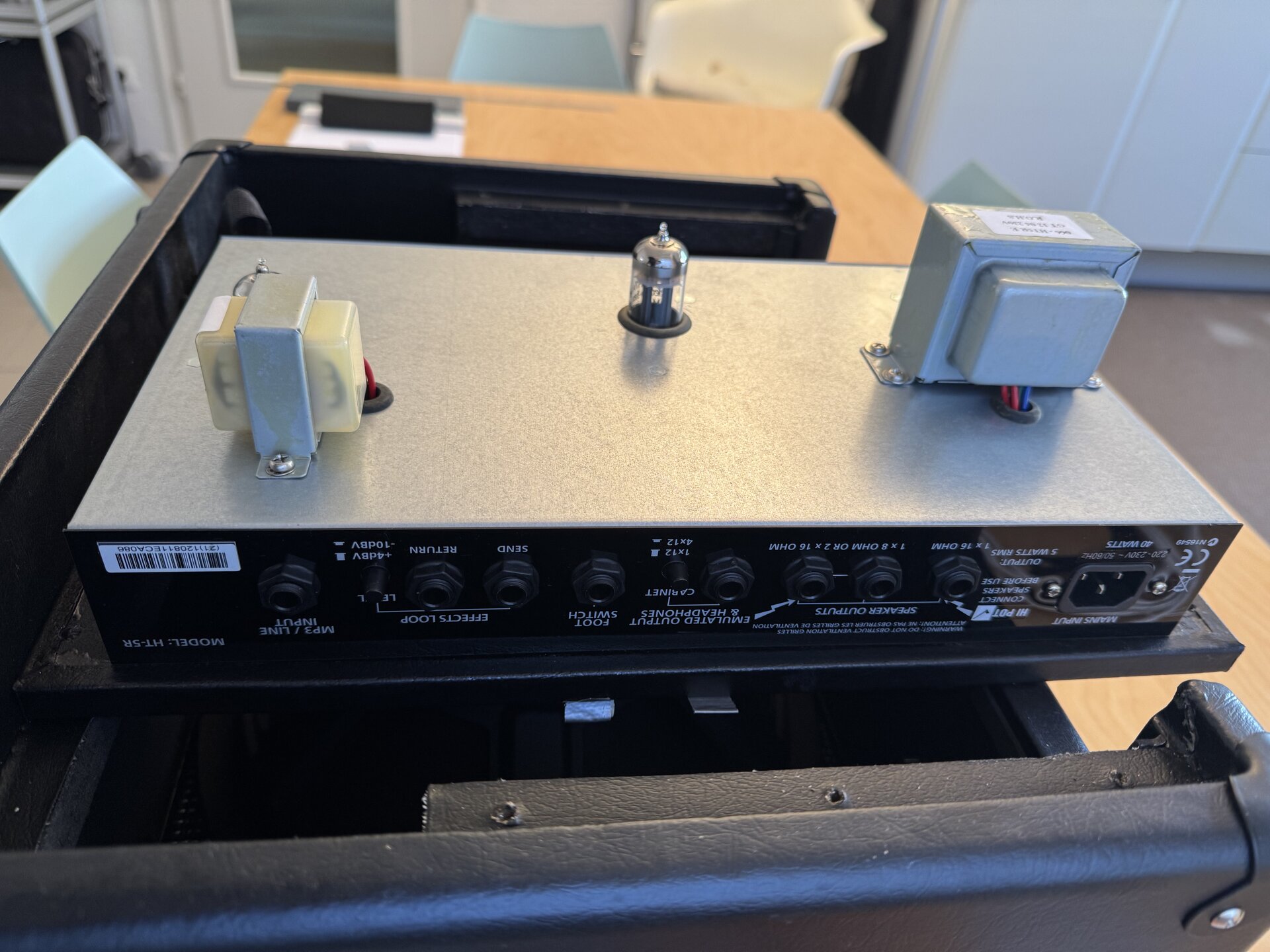

Ok, aber den Verstärker hatte ich schon einmal aus dem Chassis ausgebaut. Wo soll da eine Sicherung verbaut sein? Sieh hier:



[Adrenochrome]

Innen drinne auf der Platine. Da sollte man aber nur ran, wenn man weiß, was einen erwartet.



[bogar]

Nein, hast Du nicht. Du hast lediglich die Netzsicherung gefunden. Daraus schließe ich, dass Du die Amps besser zugeschraubt lässt.

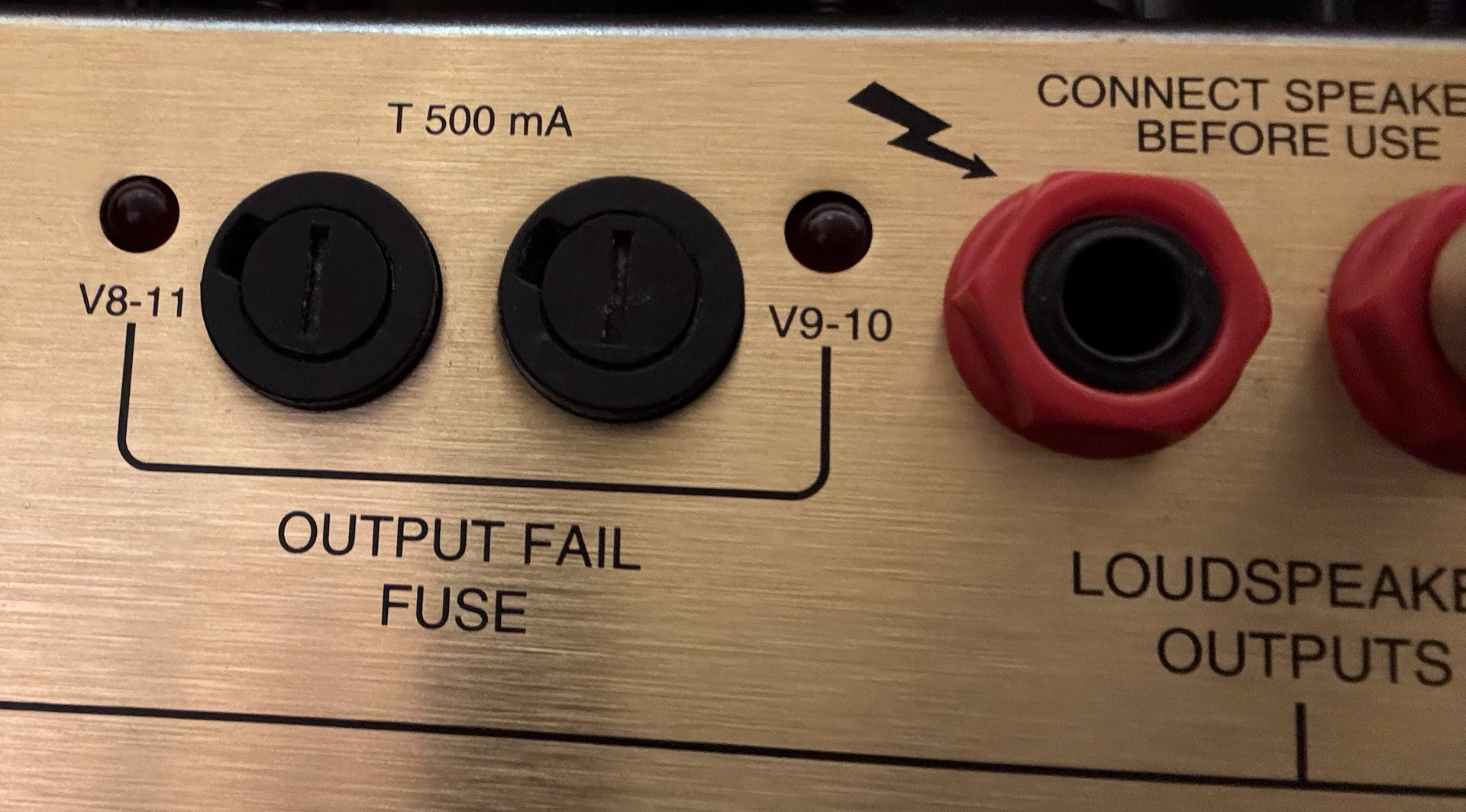

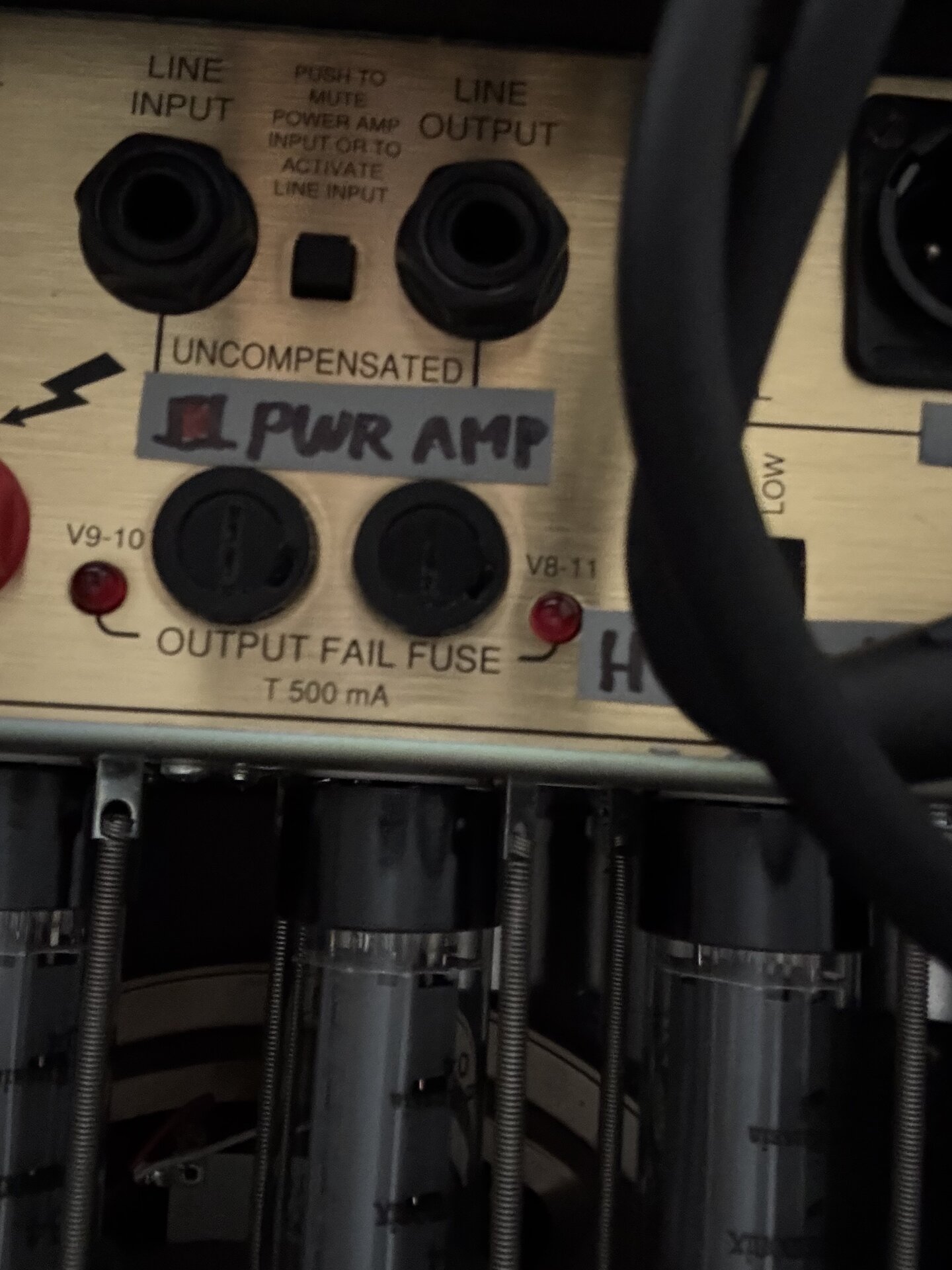

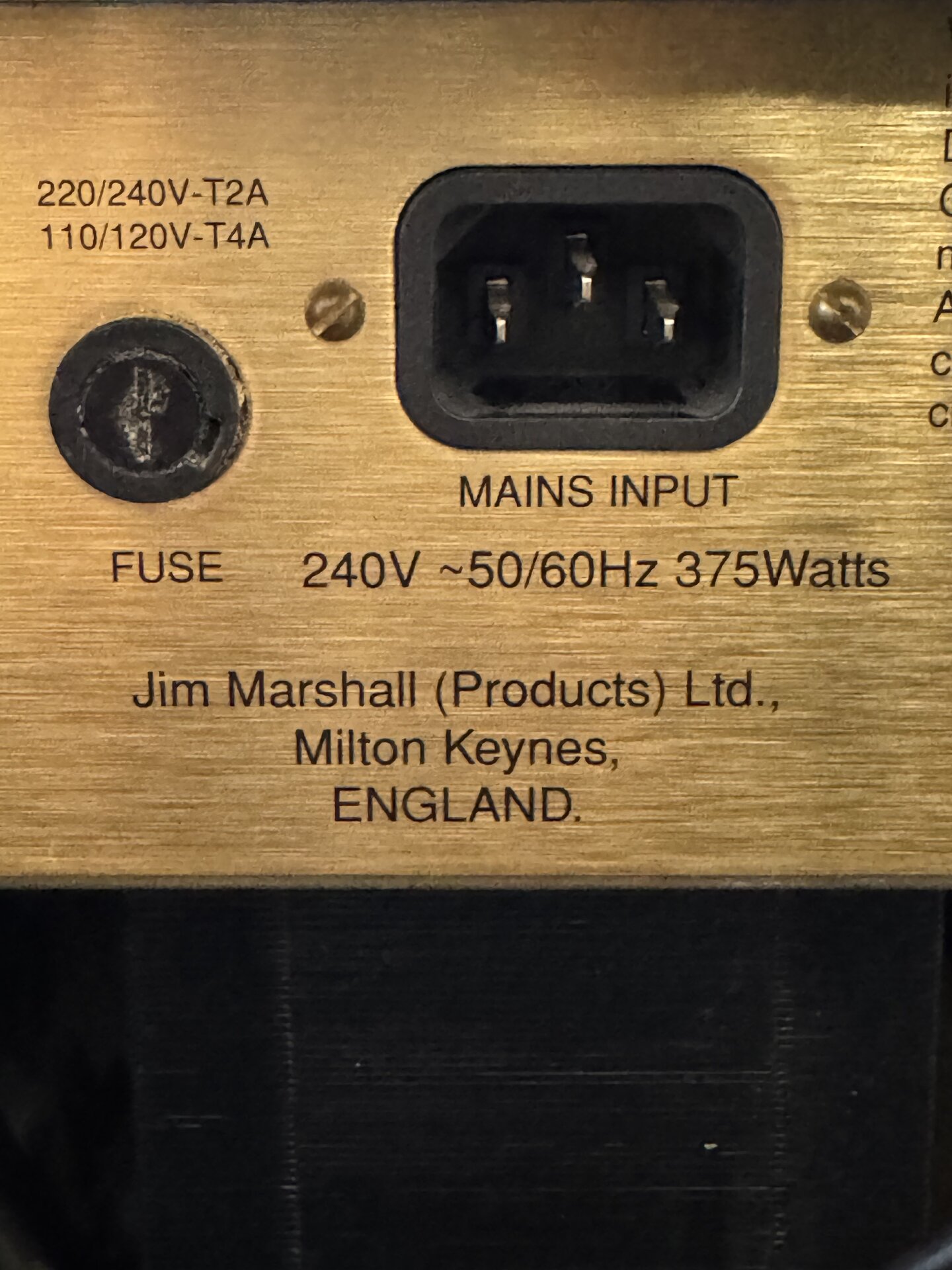

Komisch, beim Marshall sind diese Sicherungen an diesen Stellen verbaut.

T 500 mA:

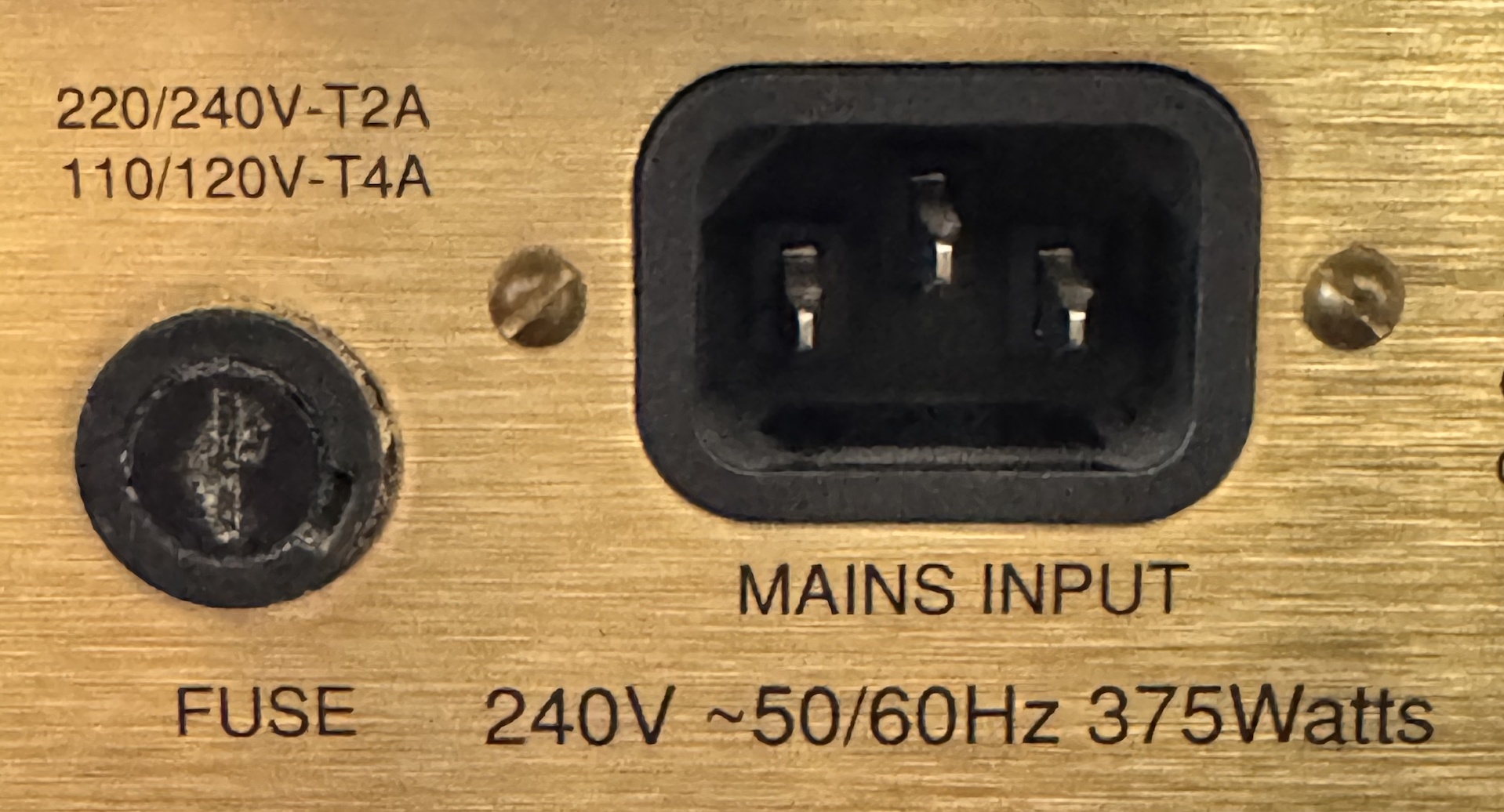

220-240V: T2A

Beitrag automatisch zusammengefügt: Vor 18 Minuten

Innen drinne auf der Platine. Da sollte man aber nur ran, wenn man weiß, was einen erwartet.

OK, das ist doch einmal eine Aussage! Das heißt, wenn der Amp abschmiert, muss ich ihn in die Werkstatt bringen, nicht wahr?



[Adrenochrome]

Ja. Alles wo der Elektro-Laie nicht ohne Werkzeug dran kommt ist Sache eines Technikers. Eine Sicherung brennt ja nicht ohne Grund durch.



[bogar]

Ja. Alles wo der Elektro-Laie nicht ohne Werkzeug dran kommt ist Sache eines Technikers. Eine Sicherung brennt ja nicht ohne Grund durch.

Danke! Ich bin auf jeden Fall jetzt im Bilde.
