3-way toggle bei Telecaster Wiring

[Gast174516]

Hi,

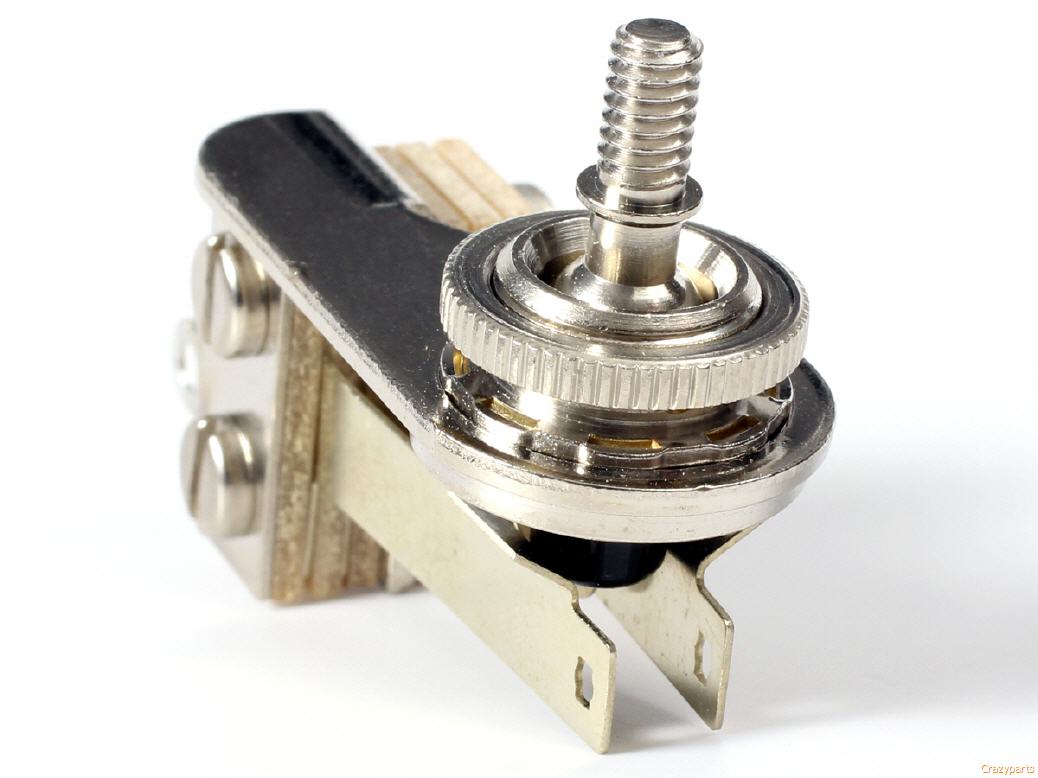

mein nächstes Tele-Projekt soll anstelle des normalen Switches einen Gibson-style toggle in dieser Art bekommen:

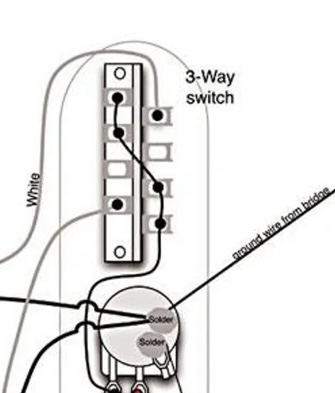

Tatsächlich habe kch bisher nur Standard Telewirings mit dem üblichen CRL-switch gelötet. Wie verkabele ich die beiden Singlecoils (Hals/Beide/Bridge) an den Switchcraft Toggle switch? Das hier kenne ich:

Aber mit dem Switchcraft und seinen 5 Lugs stehe ich aufm Schlauch
Danke für dummytaugliche Hilfe



[dubbel]

https://www.seymourduncan.com/blog/latest-updates/guitar-wiring-103

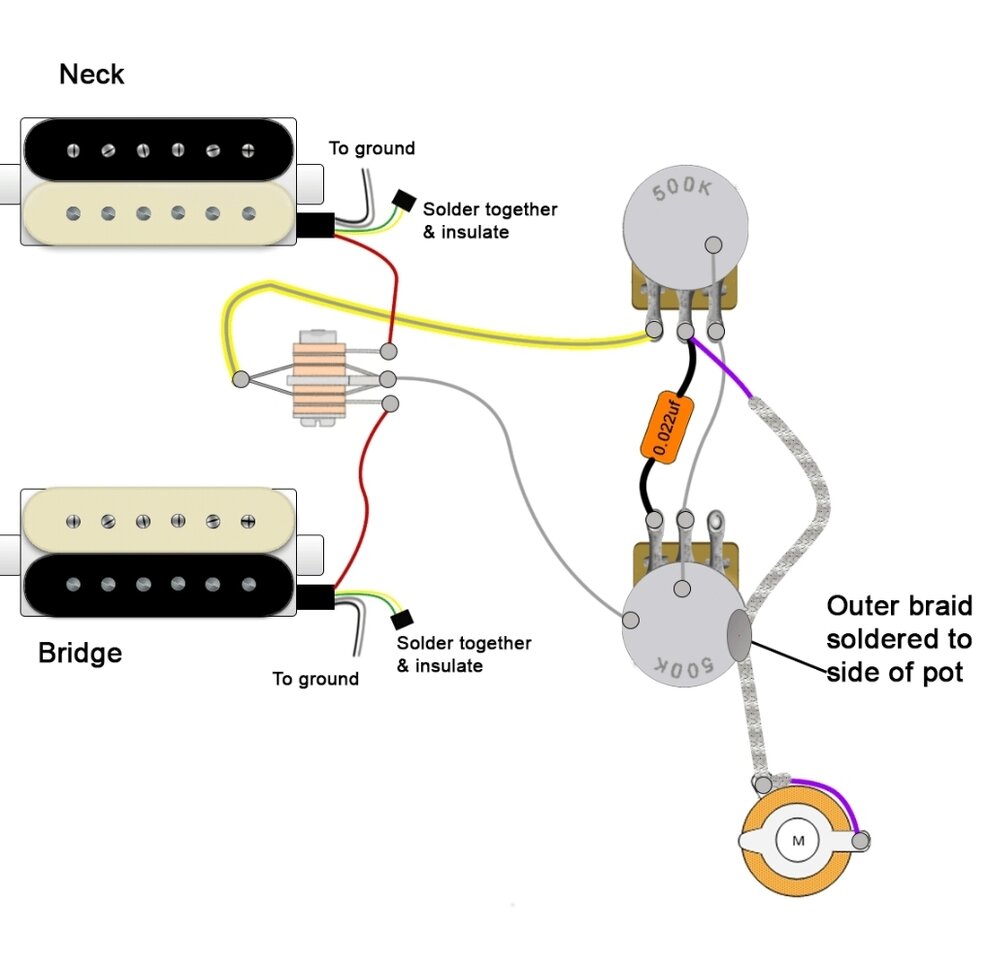

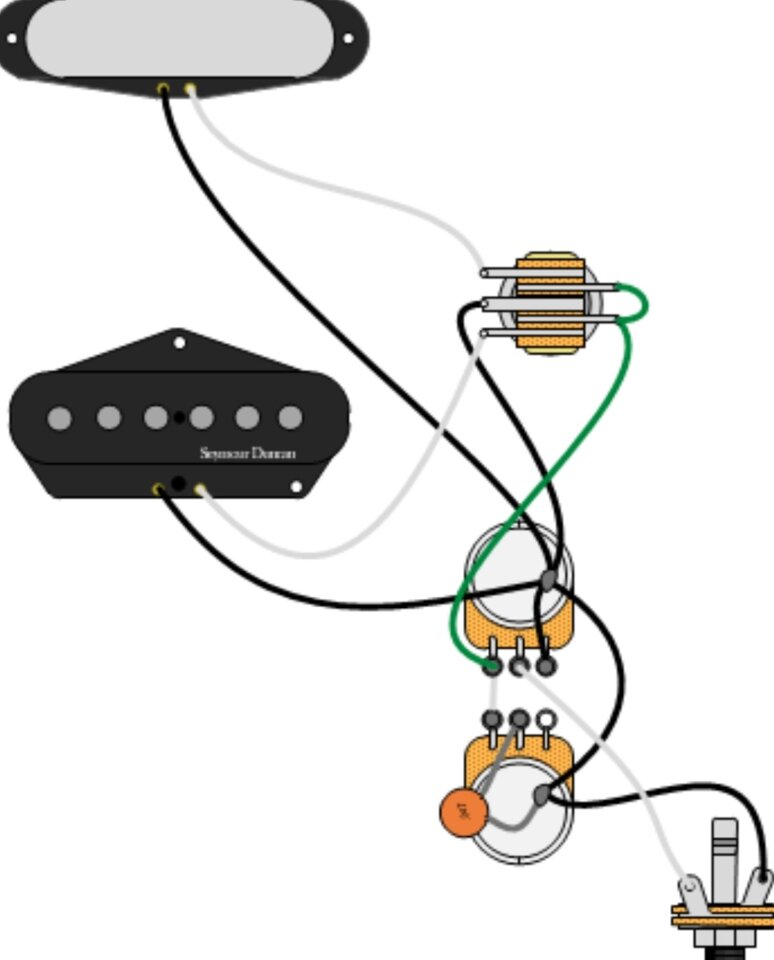

Hier sieht man es auch, die Humbucker einfach ignorieren:



[Gast174516]

*edit*
Danke Dir!



[killnoizer]

So ein winziges Messgerät für 10€ ist eine lohnenswerte Anschaffung . Einfach nur um den Durchgang zu messen.



[Slideblues]

Und falls noch nicht vorhanden, gäbe es hier die passende Control Plate..
